线性推导灵敏度在光模块测试中的运用

在光模块测试中，经常用到光功率、消光比、眼图、接收灵敏度等一些重要指标，这些指标是什么意思呢？在此对本文用到的几个指标做个简单的定义。

1.灵敏度Sensitivity：在1E-12或 5E-5（不同速率要求不同）误码率下的平均接收功率的最小值；光接收机的重要参数，评估光模块性能的关键性指标，光源的眼图、消光比、交叉点、抖动都会影响到灵敏度；

2.误码：信号在传输过程中产生差错数据；

3.误码率BER：接收出现差错的比特数/总的发送的比特数。

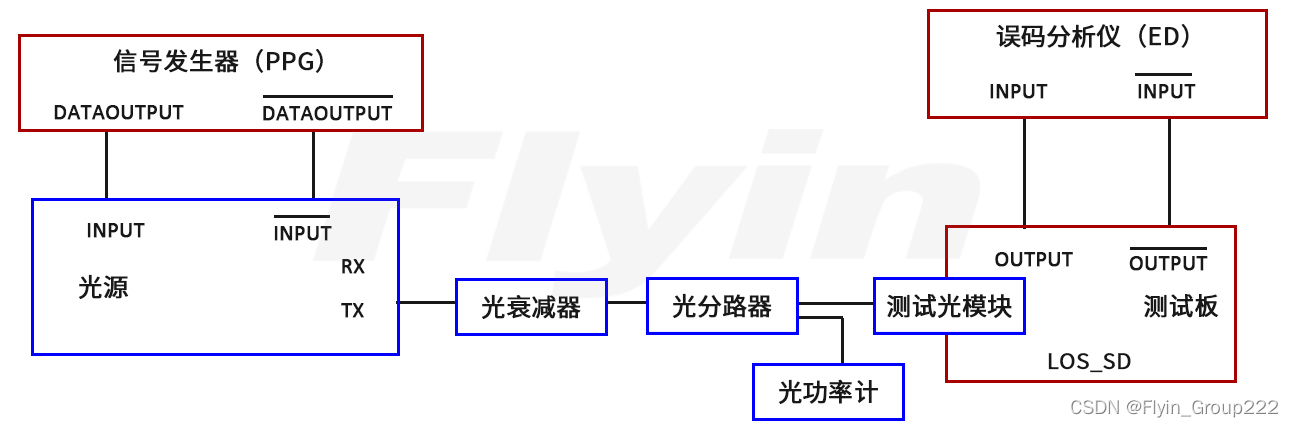

常用灵敏度测试方法

（1）逐步逼近测试

利用光衰减器将输入光功率衰减至出现误码，然后减小衰减值，直至误码消失，这个点的输入光功率则判定为灵敏度；这种方法测试出的灵敏度精度取决于衰减值设置的步距，步距越小精度越高，所需要操作的步数也越多。

（2）卡值测试

将输入光功率设在一个固定值，累计固定时间后检测是否有误码；这种方法只能检测光模块接收是否正常工作࿰
