Stellaris LM3Sxxx------解锁特定引脚与Jlink解锁芯片的几种方法

前言

使用过Stellaris LM3Sxxx系列的芯片的童鞋估计碰到过错误操作导致芯片锁死的情况，这时仿真器识别不了目
标板，也就无法下载程序到目标板，如果不懂如何解锁，确实很头疼,本人就遇到过，说多了都是泪！！！于是
穷尽各种办法，找到了几种解决方案。但这里先说明一下如何使用特定引脚并初始化为GPIO。

如何解锁特定引脚作为GPIO使用?

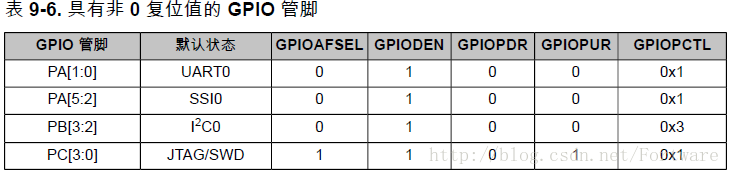

有时候当默认GPIO引脚数量不够的时候，这时候就要考虑到使用特定功能的引脚。在LM3Sxxx系列芯片中，
有一部分引脚复位后不作为GPIO来使用，而是用作其他功能，而能用作GPIO的几个引脚是：

• PB7(默认为NMI)
• PC0(默认为Jtag的TCK功能)
• PC1(默认为Jtag的TMS)
• PC2(默认为Jtag的TDI)
• PC3(默认为Jtag的TDO)

那么，怎样操作才能让这些引脚作为GPIO使用。其实很简单，只需要配置两个寄存器器即可：GPIOCR，
GPIOLOCK 。

GPIOLOCK 寄存器可以启用对 GPIOCR 寄存器的写入访问。 将 GPIOLOCK 寄存器中写入 0x4C4F.434B 能够

解锁 GPIOCR 寄存器。向 GPIOLOCK 寄存器中写入任何数值都可以重新恢复锁定状态。读取 GPIOLOCK 寄

存器返回锁定状态，而不是先前写入的 32 位数值。因此，当写入访问被禁用或锁定时，读取 GPIOLOCK 寄存

器返回 0x00000001。当写入访问被启用或解锁时，读取 GPIOLOCK 寄存器返回 0x00000000。

除了 NMI 和四个 JTAG/SWD 管脚之外，所有 GPIO 管脚 GPIOCR 寄存器复位值为 0x0000.00FF。为了确保

JTAG 端口不会被意外地编程为 GPIO 管脚，PC[3:0] 管脚默认是锁定的，以防止犯错。同样，为了确保NMI 管

脚不会意外的编程为 GPIO 管脚，PB7 管脚默认也是锁定的，以防止犯错。因此，GPIO 端口 B 的 GPIOCR 寄

存器默认复位值为 0x0000007F。而 GPIO 端口 C 的 GPIOCR寄存器默认复位值为 0x000000F0。 因此，需要

解除锁定，将GPIOCR寄存器对应引脚的位置1即可。

例如我们需要使用PB7的GPIO功能，可以这样操作：

<pre name="code" class="cpp">HWREG(GPIO_PORTB_BASE + GPIO_O_LOCK) = 0x4C4F434B;
HWREG(GPIO_PORTB_BASE + GPIO_O_CR) = 0x000000FF;

HWREG()函数能够以字(32位)访问某个寄存器。这样就将PB7作为GPIO使用。如果对Jtag引脚GPIO之后，每次
烧写程序都必须对芯片进行解锁才能重新烧写程序，这就涉及到怎样对目标板解锁，由于我们在开发过程中使用
Jlink仿真器较多，这里讲一下怎样使用Jlink对目标板解锁。

使用Jlink仿真器对lm3sxxx系列芯片解锁

Jlink解锁lm3sxxx系列芯片方法1：

使用一根导线线将芯片Reset引脚与地线相连，连接Jlink之后绿灯亮之后，打开J-link Commander 先输
入命令”r0“(复位)，然后再输入命令“unlock lm3sxxx”，接着按"Enter",几秒钟之后，会提示解锁OK。

Jlink解锁lm3sxxx系列芯片方法2：

将lm3s.src(附件在博客底端)放在Jlink安装目录下，例如我的是"C:\SEGGER\JLinkARM_V434",然后打开
windows CMD ，进入到jlink安装目录命令是"cd C:\SEGGER\JLinkARM_V434"，运行"jlink lm3s.src",几

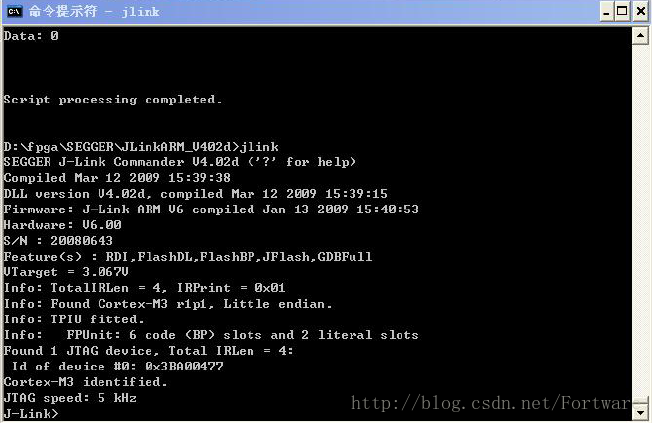

秒钟之后,应该就OK啦。然后查看J-link Commander 可以看到如下界面：



然后对目标板重新上电，应该就可以继续给芯片烧写程序了。经本人测试，两种方法都行。

附件链接:lm3s.src
