1.准备资料
1.1 基础工程获取
《lvgl裸机》源码(详情参考上篇LVGL移植到STM32F103ZE裸机流程演示（附源码）-CSDN博客)
并改名为“STM32F103ZE移植FreeRTOS”。
1.2 FreeRTOS源码获取
方式1，通过官网下载
方式2，通过正点原子开发板A盘资料获取
方式3，通过百度网盘下载
1.3 精简FreeRTOS源码

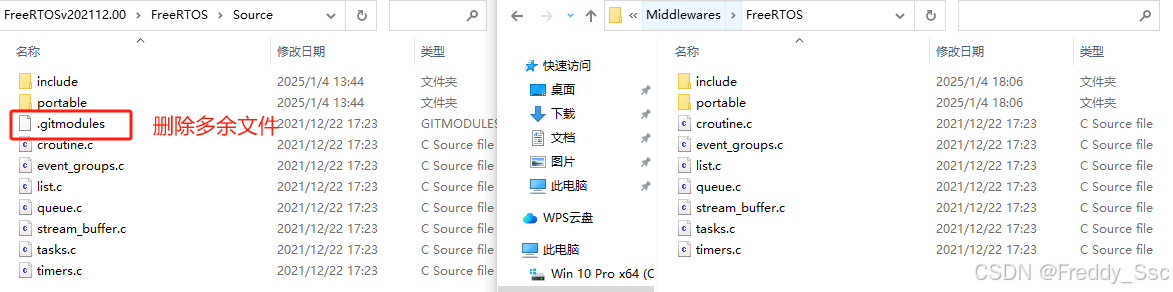

首先复制一份\FreeRTOSv202112.00\FreeRTOS\路径下的Source文件夹，更名为“FreeRTOS”，并删除多余的“.gitmodules”文件：

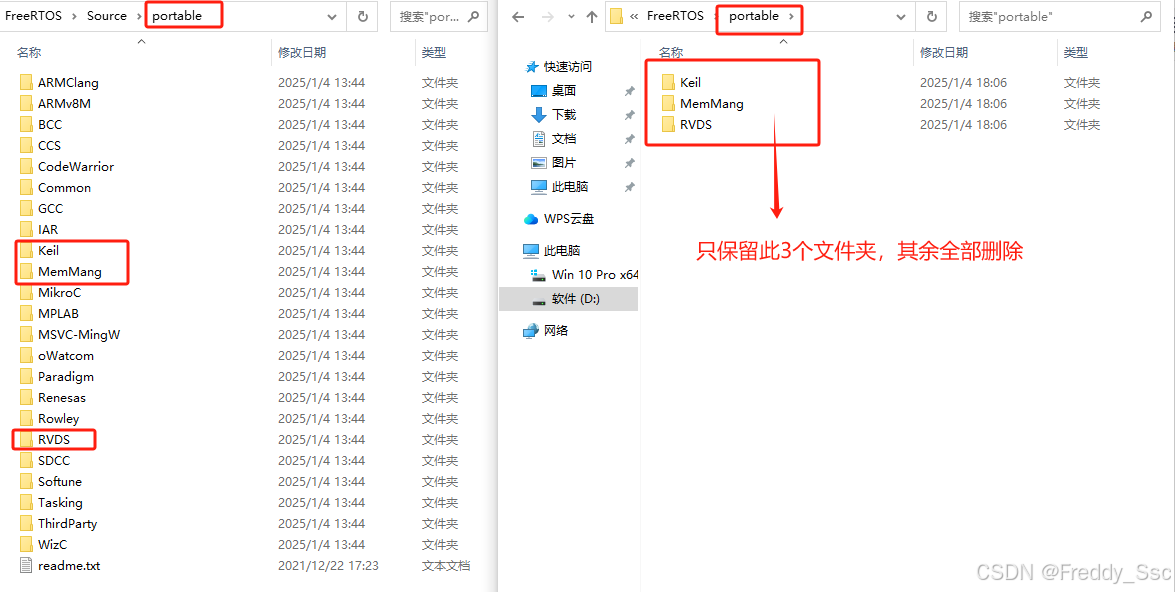

接着，删除\portable\路径下除了Keil、MemMang、RVDS外的所有文件夹：

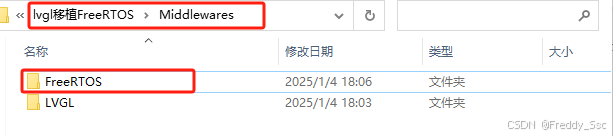

最后，将精简后的FreeRTOS文件夹复制到基础工程的\Middlewares\路径下：
2.移植步骤
2.1添加FreeRTOS源码
2.1.1添加源码

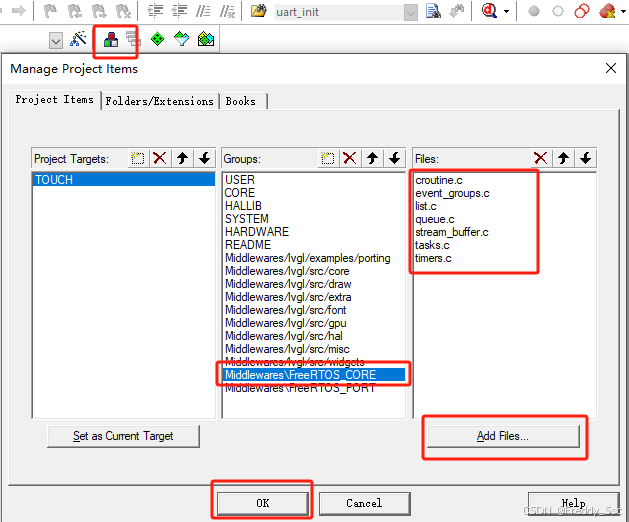

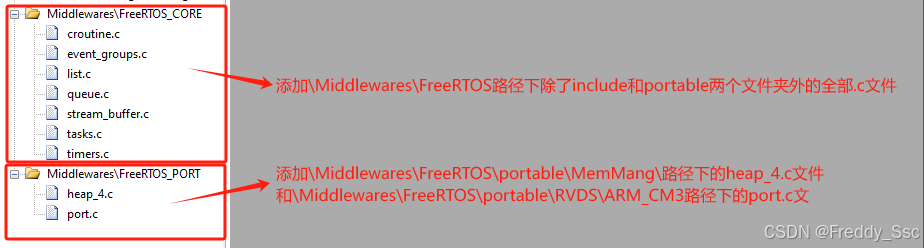

新增分组Middlewares/FreeRTOS_CORE，并添加相应文件：

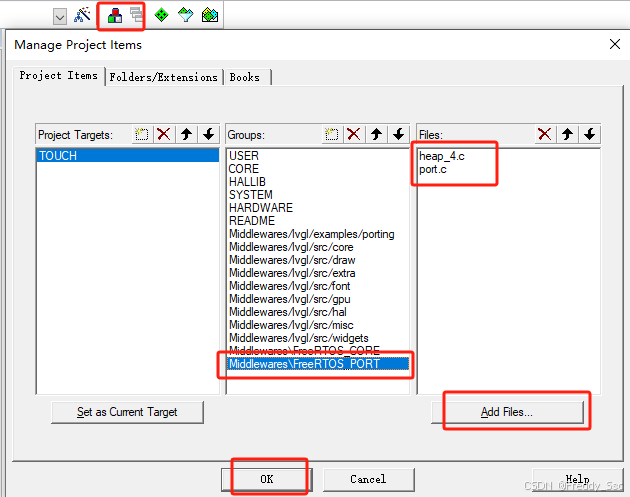

接着，再新增分组Middlewares\FreeRTOS_PORT，并添加相应文件：

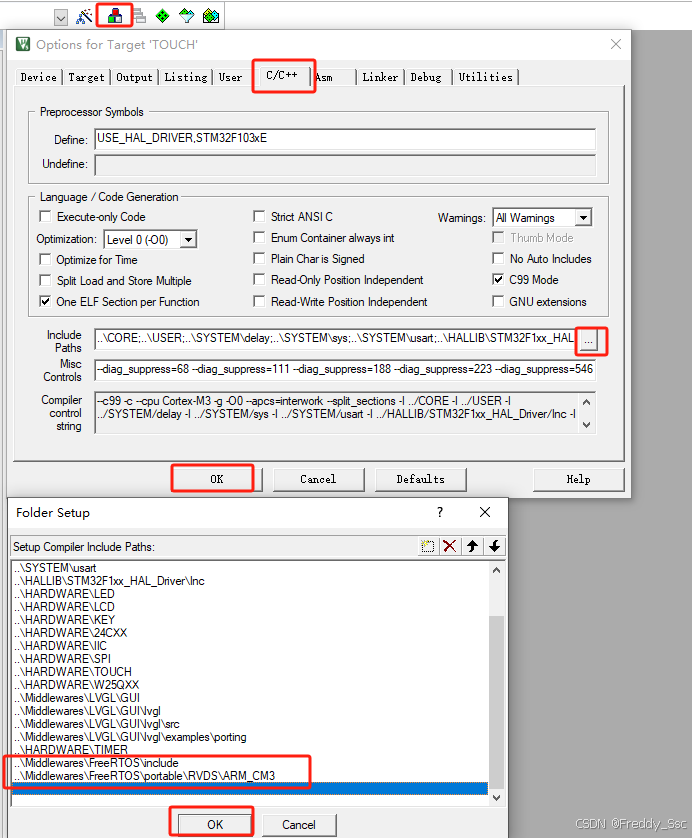

2.1.3添加路径
添加以下路径：
..\Middlewares\FreeRTOS\include
..\Middlewares\FreeRTOS\portable\RVDS\ARM_CM3
2.2.添加FreeRTOSConfig.h配置文件
2.2.1生成FreeRTOSConfig.h文件
（建议放到\Middlewares\FreeRTOS\include\路径下）
方式1，从FreeRTOS源码中复制过来（路径：\FreeRTOSv202112.00\FreeRTOS\Demo\CORTEX_STM32F103_Keil\FreeRTOSConfig.h)
方式2：自己编新建一个（不建议，高手自便）
方式3：直接从正点原子资料移植好的工程中复制（推荐）
2.2.2配置FreeRTOSConfig.h文件
由于我选了上述方式3，故此步骤跳过。
2.3修改系统文件
2.3.1修改sys.h
2.3.2修改delay.c
2.3.2.1替换头文件：

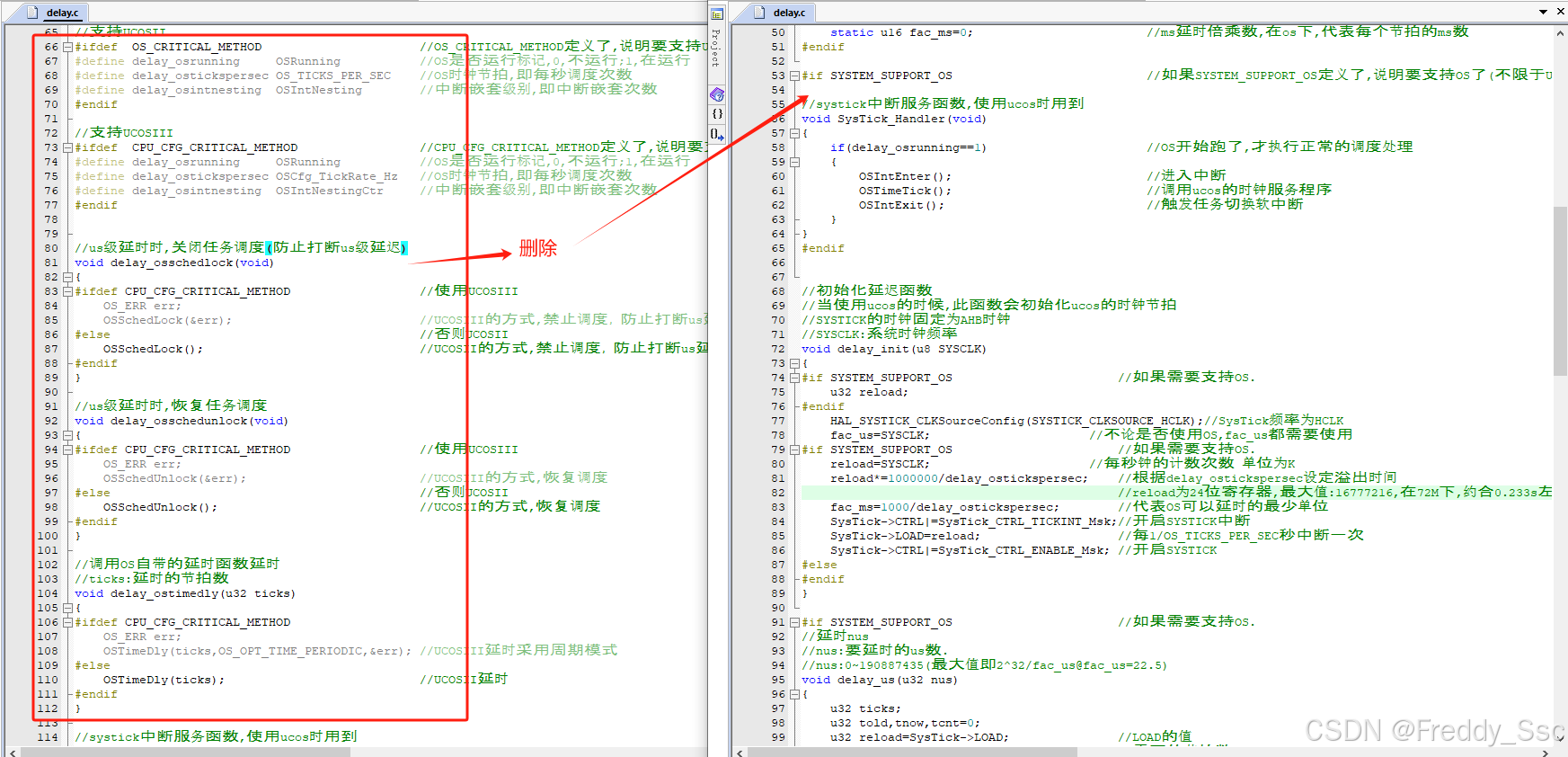

2.3.2.2删除uC/OS使用但不适合FreeRTOS的相关代码：

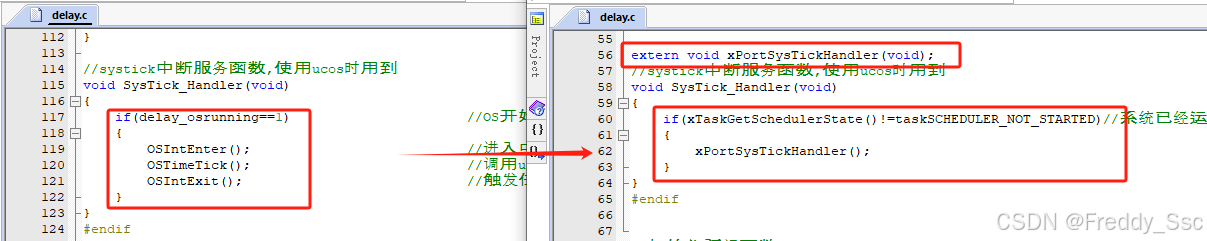

2.3.2.3修改SysTick_Handler函数：

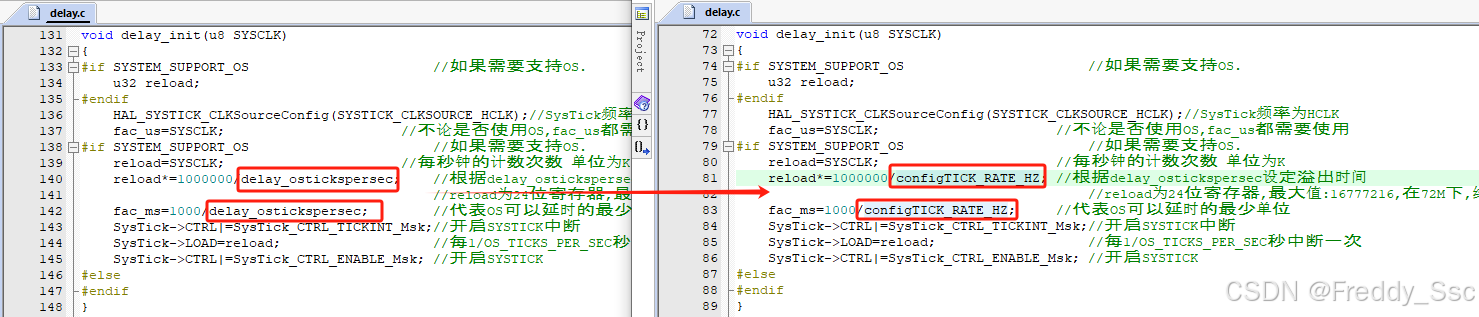

2.3.2.4修改delay_init函数，用configTICK_RATE_HZ替换delay_ostickspersec：

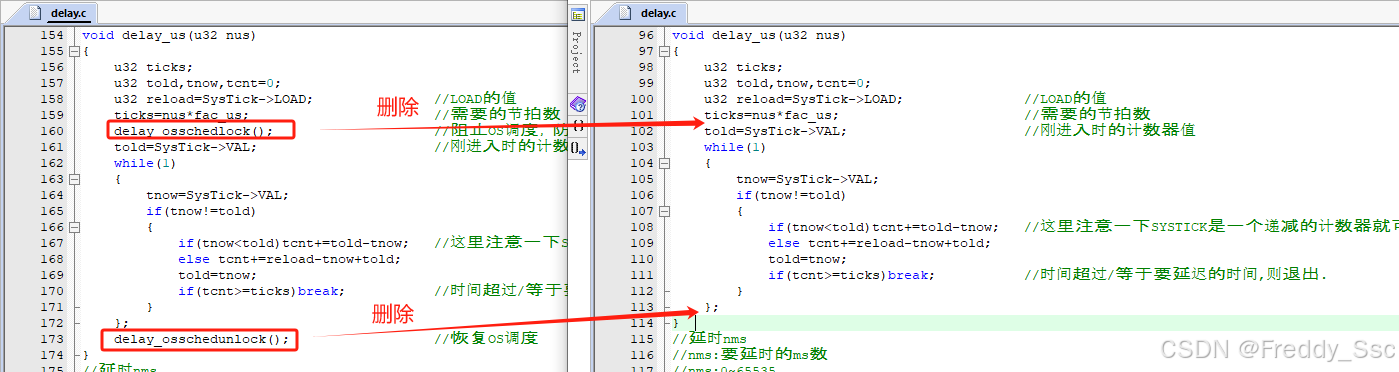

2.3.2.5修改delay_us函数，删除uC/OS相关的代码：

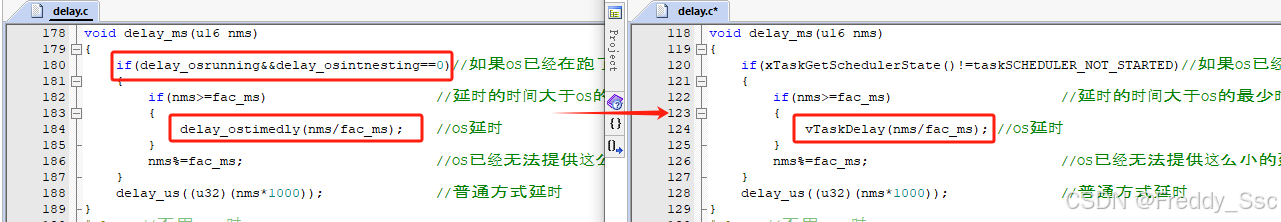

2.3.2.6修改delay_ms函数：
2.3.3修改usart.c

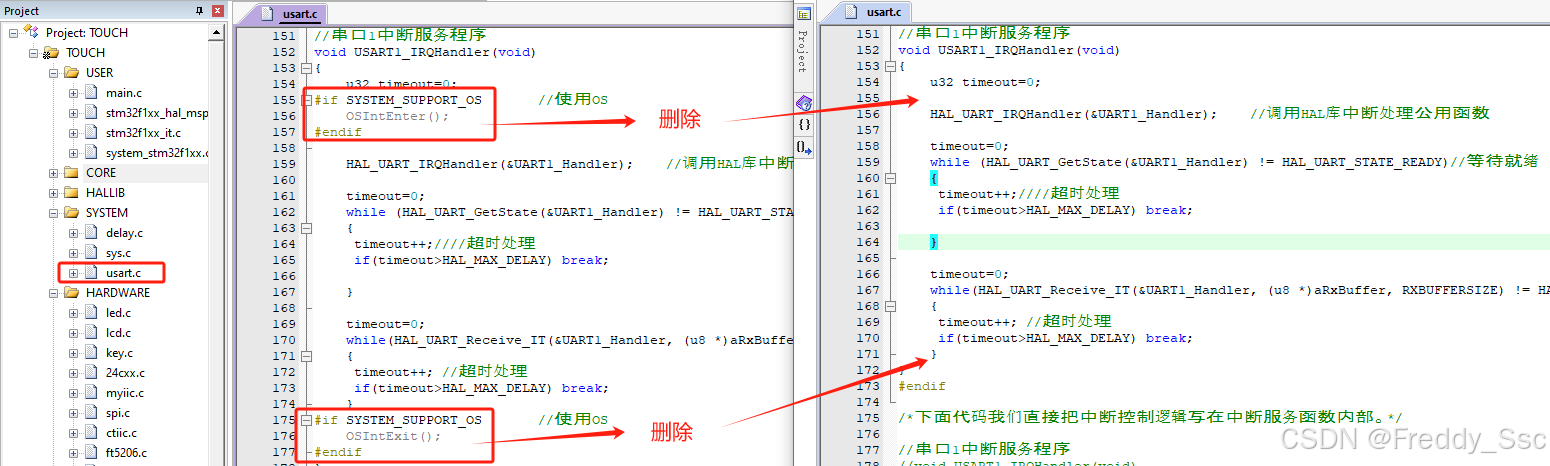

删除关于uCOS相关的代码：
2.4修改中断相关文件

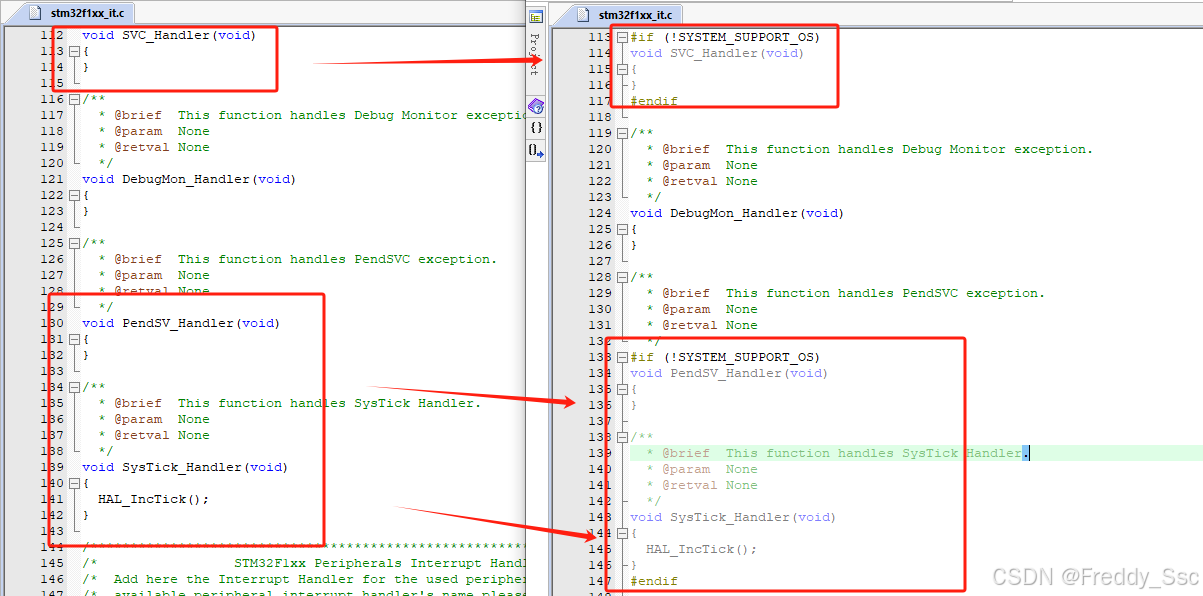

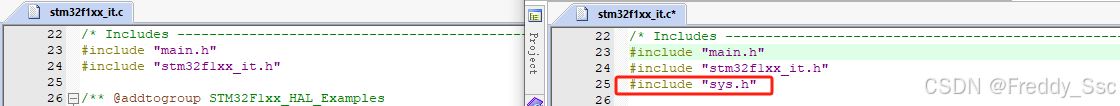

由于Systick、SVC、PendSV这三个中断函数已经在FreeRTOS中定义，因此需要屏蔽stm32f1xx_it.c文件中的这三个函数，为方便，采用宏定义方式屏蔽：
2.5修改stm32f103xe.h文件
对于不芯片修改的文件，请参考下表：

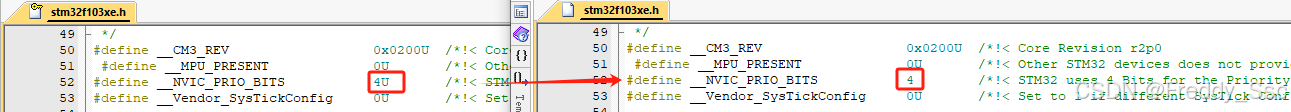

将“#define __NVIC_PRIO_BITS 4U”改成“#define __NVIC_PRIO_BITS 4”：
3.功能测试
3.1编写应用程序
3.1.1更改lvgl时钟源（针对LVGL）

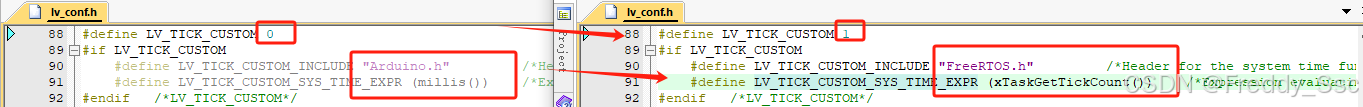

在lvgl.h文件中配置自定义时钟源：

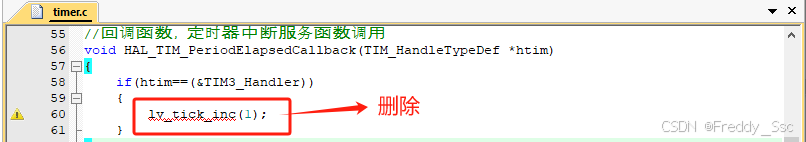

删除定时器提供时基的部分代码：
3.1.2新建lvgl_demo.c/.h文件，创建OS任务，编写测试代码

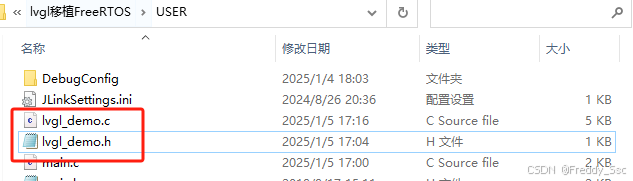

在\USER\路径下新建lvgl_demo.c/.h文件：
在lvgl_demo.c文件创建OS任务，编写测试代码：
#include "lvgl_demo.h"
#include "FreeRTOS.h"
#include "task.h"
#include "lvgl.h"
#include "lv_port_disp_template.h"
#include "lv_port_indev_template.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1 /* 任务优先级 */
#define START_STK_SIZE 128 /* 任务堆栈大小 */
TaskHandle_t StartTask_Handler; /* 任务句柄 */
void start_task(void *pvParameters); /* 任务函数 */
/* LV_DEMO_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define LV_DEMO_TASK1_PRIO 3 /* 任务优先级 */
#define LV_DEMO1_STK_SIZE 1024 /* 任务堆栈大小 */
TaskHandle_t LV_DEMOTask1_Handler; /* 任务句柄 */
void lv_demo_task1(void *pvParameters); /* 任务函数 */
/* LED_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define LV_DEMO_TASK2_PRIO 4 /* 任务优先级 */
#define LV_DEMO2_STK_SIZE 1024 /* 任务堆栈大小 */
TaskHandle_t LV_DEMOTask2_Handler; /* 任务句柄 */
void lv_demo_task2(void *pvParameters); /* 任务函数 */
/******************************************************************************************************/
/**
* @brief lvgl_demo入口函数
* @param 无
* @retval 无
*/
void lvgl_demo(void)
{
lv_init(); /* lvgl系统初始化 */
lv_port_disp_init(); /* lvgl显示接口初始化,放在lv_init()的后面 */
lv_port_indev_init(); /* lvgl输入接口初始化,放在lv_init()的后面 */
xTaskCreate((TaskFunction_t )start_task, /* 任务函数 */
(const char* )"start_task", /* 任务名称 */
(uint16_t )START_STK_SIZE, /* 任务堆栈大小 */
(void* )NULL, /* 传递给任务函数的参数 */
(UBaseType_t )START_TASK_PRIO, /* 任务优先级 */
(TaskHandle_t* )&StartTask_Handler); /* 任务句柄 */
vTaskStartScheduler(); /* 开启任务调度 */
}
/**
* @brief start_task
* @param pvParameters : 传入参数(未用到)
* @retval 无
*/
void start_task(void *pvParameters)
{
pvParameters = pvParameters;
taskENTER_CRITICAL(); /* 进入临界区 */
/* 创建LVGL任务1 */
xTaskCreate((TaskFunction_t )lv_demo_task1,
(const char* )"lv_demo_task1",
(uint16_t )LV_DEMO1_STK_SIZE,
(void* )NULL,
(UBaseType_t )LV_DEMO_TASK1_PRIO,
(TaskHandle_t* )&LV_DEMOTask1_Handler);
/* 创建LVGL任务2 */
xTaskCreate((TaskFunction_t )lv_demo_task2,
(const char* )"lv_demo_task2",
(uint16_t )LV_DEMO2_STK_SIZE,
(void* )NULL,
(UBaseType_t )LV_DEMO_TASK2_PRIO,
(TaskHandle_t* )&LV_DEMOTask2_Handler);
taskEXIT_CRITICAL(); /* 退出临界区 */
vTaskDelete(StartTask_Handler); /* 删除开始任务 */
}
/**
* @brief LVGL运行例程
* @param pvParameters : 传入参数(未用到)
* @retval 无
*/
void lv_demo_task1(void *pvParameters)
{
int task_cnt = 0;
char *pBuf[3] = {"LVGL task1 running0...","LVGL task1 running1...","LVGL task1 running2..."};
pvParameters = pvParameters;
lv_obj_t *label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "LVGL task1 running...");
lv_obj_align(label, LV_ALIGN_TOP_MID, 0, 0);
while(1)
{
task_cnt++;
if (task_cnt>=3) task_cnt = 0;
lv_label_set_text(label, (const char*)pBuf[task_cnt]);
lv_timer_handler(); /* LVGL计时器 */
vTaskDelay(1000);
}
}
/**
* @brief led_task
* @param pvParameters : 传入参数(未用到)
* @retval 无
*/
void lv_demo_task2(void *pvParameters)
{
int task_cnt = 0;
char *pBuf[3] = {"LVGL task2 running0...","LVGL task2 running1...","LVGL task2 running2..."};
pvParameters = pvParameters;
lv_obj_t *label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "LVGL task2 running...");
lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
while(1)
{
task_cnt++;
if (task_cnt>=3) task_cnt = 0;
lv_label_set_text(label, (const char*)pBuf[task_cnt]);
lv_timer_handler(); /* LVGL计时器 */
vTaskDelay(2000);
}
}3.1.3修改在main.c

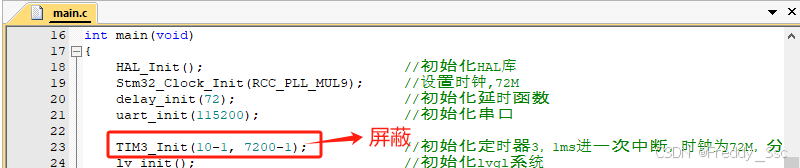

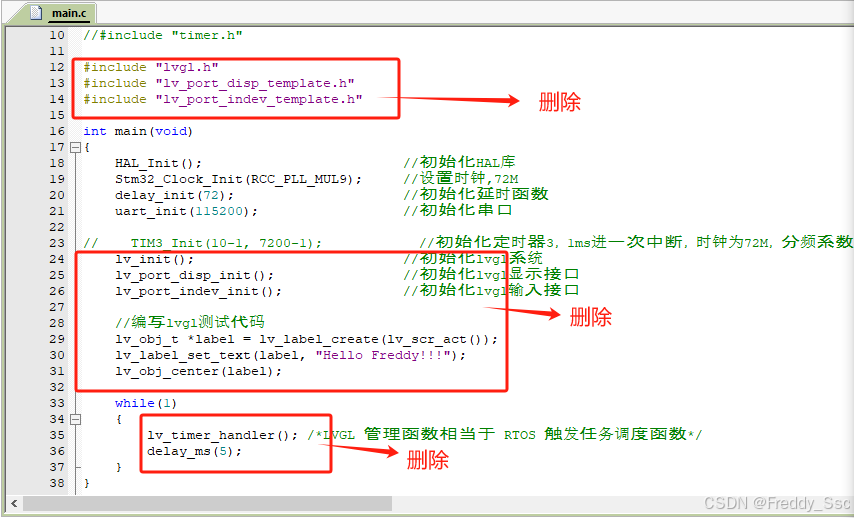

3.1.3.1删除多余代码：

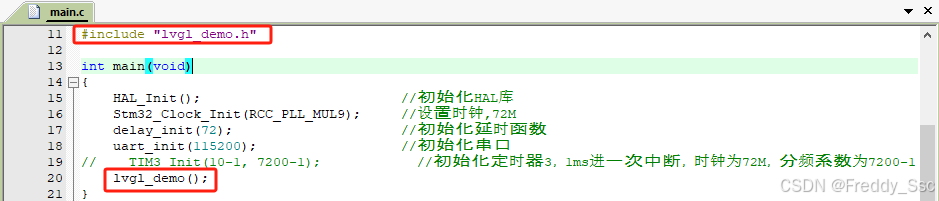

3.1.3.2包含lvgl_demo.h头文件，调用lvgl_demo函数：
3.2烧录程序测试功能

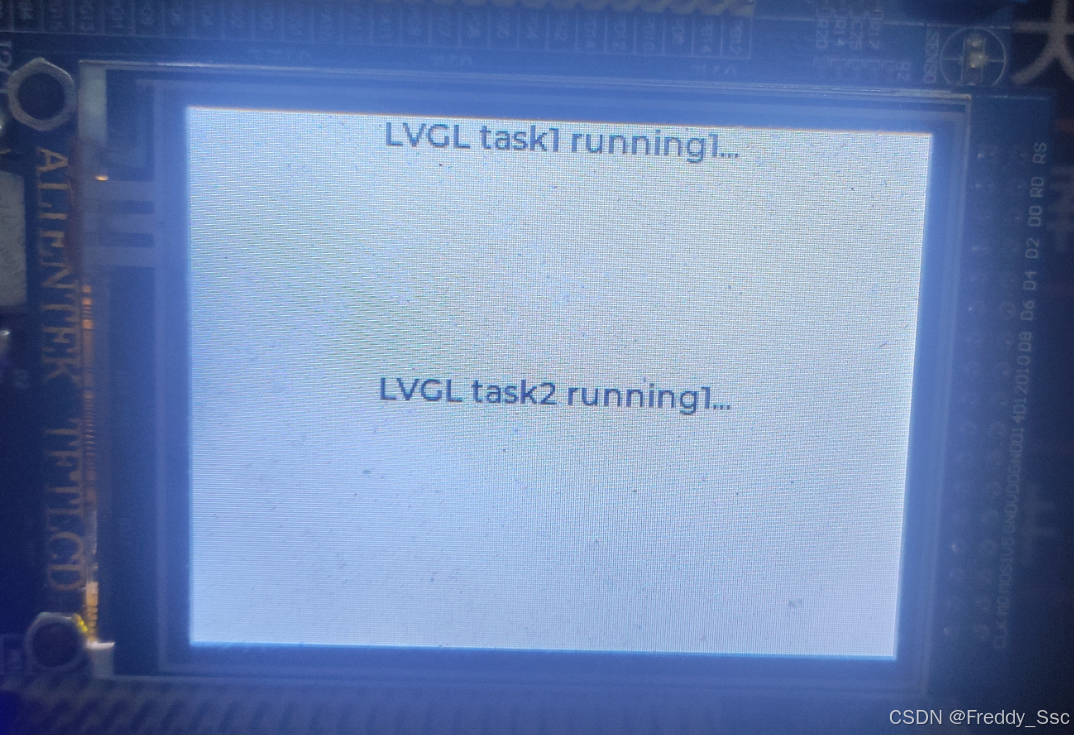

烧录程序后看到：LCD上方依次循环显示“LVGL task1 running0...”、“LVGL task1 running1...”、“LVGL task1 running2...”；LCD中间依次循环显示“LVGL task2 running0...”、“LVGL task2 running1...”、“LVGL task2 running2...”：
4.可能出现的问题
问题1：如果发现RAM内存不足，则需要调整内存分配
解决方法1：缩减FreeRTOS的内存

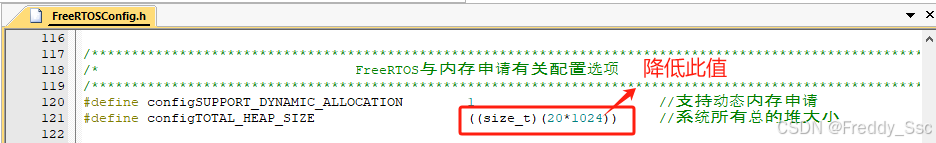

在FreeRTOSConfig.h中降低configTOTAL_HEAP_SIZE的大小：

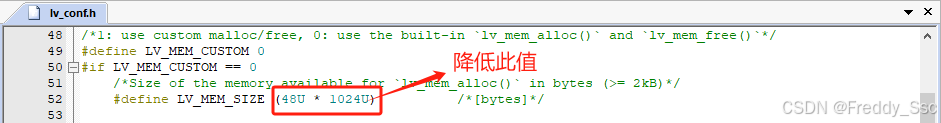

解决方法2：缩减LVGL的内存LV_MEM_SIZE的大小：
问题2：运行时程序卡死在HardFault_Handler函数
解决方法1：可能是任务堆栈大小不够，可尝试增大堆栈大小
问题3：如果调用延时函数后任务不切换
解决方法1：可能原因有任务创建失败，要解决此问题，需要在FreeRTOSConfig.h中增大configTOTAL_HEAP_SIZE的大小。
