电子电路基础复习 —— 电阻

电阻

1. 基本特性

　　1) 电阻对直流和交流的电阻特性相同；

　　2) 电阻在不同的频率下的电阻特性相同；

　　3) 电阻对不同信号（脉冲、三角信号等）的电阻特性相同；

2.典型电路

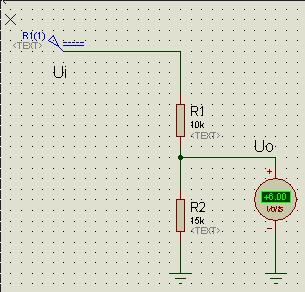

2.1 电阻分压电路

Uo=R2/R1+R2 * Ui

2.2 直流电压供给电路

+V所产生的电流流过R1时产生一个电压降，然后被加载到VT1的基电极

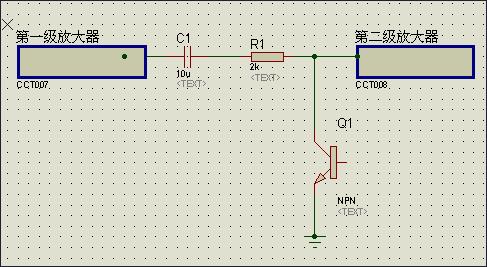

2.3 隔离电阻电路（静噪电路）

R1 为隔离电阻、C1为耦合电容

该电路工作情况：

1. 当Q1的基电极电压为0时，整个三极管处于截止状态，此时经过R1的信号进入第二季放大器；

2. 当Q1的基电极电压为V时，整个三极管处于饱和导通状态，则相当于R1接地，此时信号被短路到地；

在上述电路中R1作为隔离电阻，防止前端放大器直接接地；

2.4 上拉电阻和下拉电阻电路

上拉电阻：一端接着电源、一端接着芯片管脚的电阻；在信号驱动关闭时给出一个稳定的高电平

下拉电阻：一端接地、一端接着芯片管脚的电阻；在信号驱动关闭时给出一个稳定的低电平
