HT7886 100V输入，3.5A开关限流降压变换器

1 特性

● 宽输入电压:5V-100V
● 峰值开关电流限值典型3.5A
● 最高1MHz开关频率
● 滞后电压控制模式，无需补偿
● 支持PWM调光控制输入，应用于LED
● 集成高端MOSFET的短路保护
● 200μA静态电流
● 过热关断保护
● ESOP8封装

2 说明

● HT7886是一款高压降压开关稳压器,可向负载提供高达2A的连续电流。它集成了高压的高端功率MOSFET，电流限制通常为3.5A。其极宽的5V至100V输入电压范围能适应各种降压应用，使其成为汽车、工业和照明应用的理想选择。迟滞电压模式控制的应用，使其具有良好的瞬态响应能力。
● 开关频率可高达1MHz，从而允许小尺寸的外围器件。过热保护和短路保护(SCP)使芯片具有较好的可靠性和容错机制。200μA的静态电流允许HT7886用于电池供电的应用中。
● 该产品提供ESOP8封装。

3 应用范围

● 电动车控制电源
● 汽车系统电源
● 太阳能系统
● 工业电源
● 大功率LED驱动器

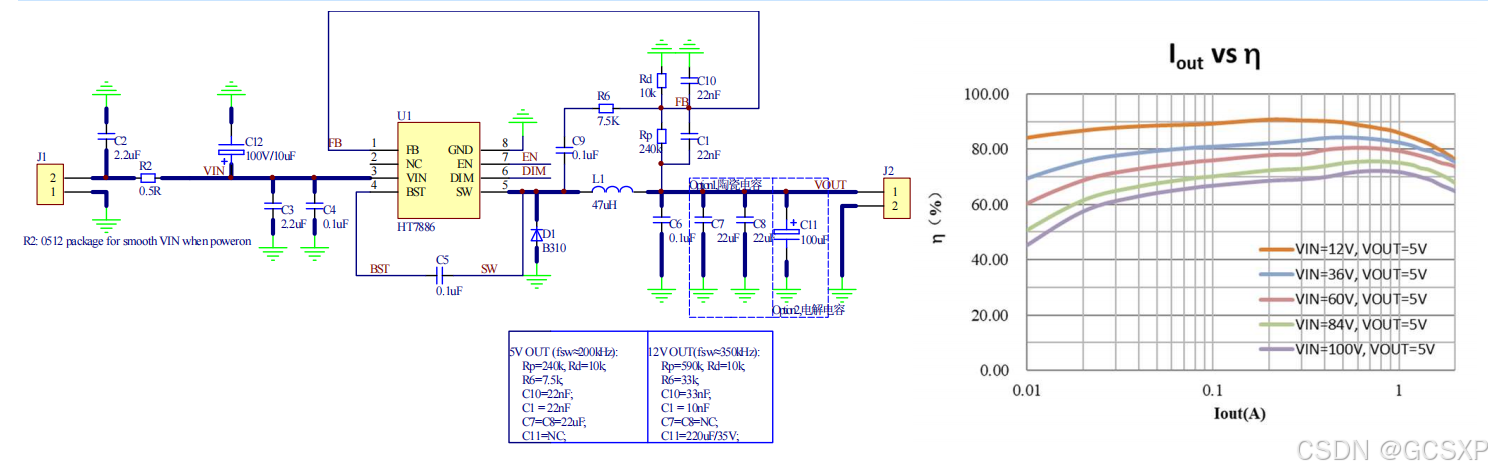

4 应用电路

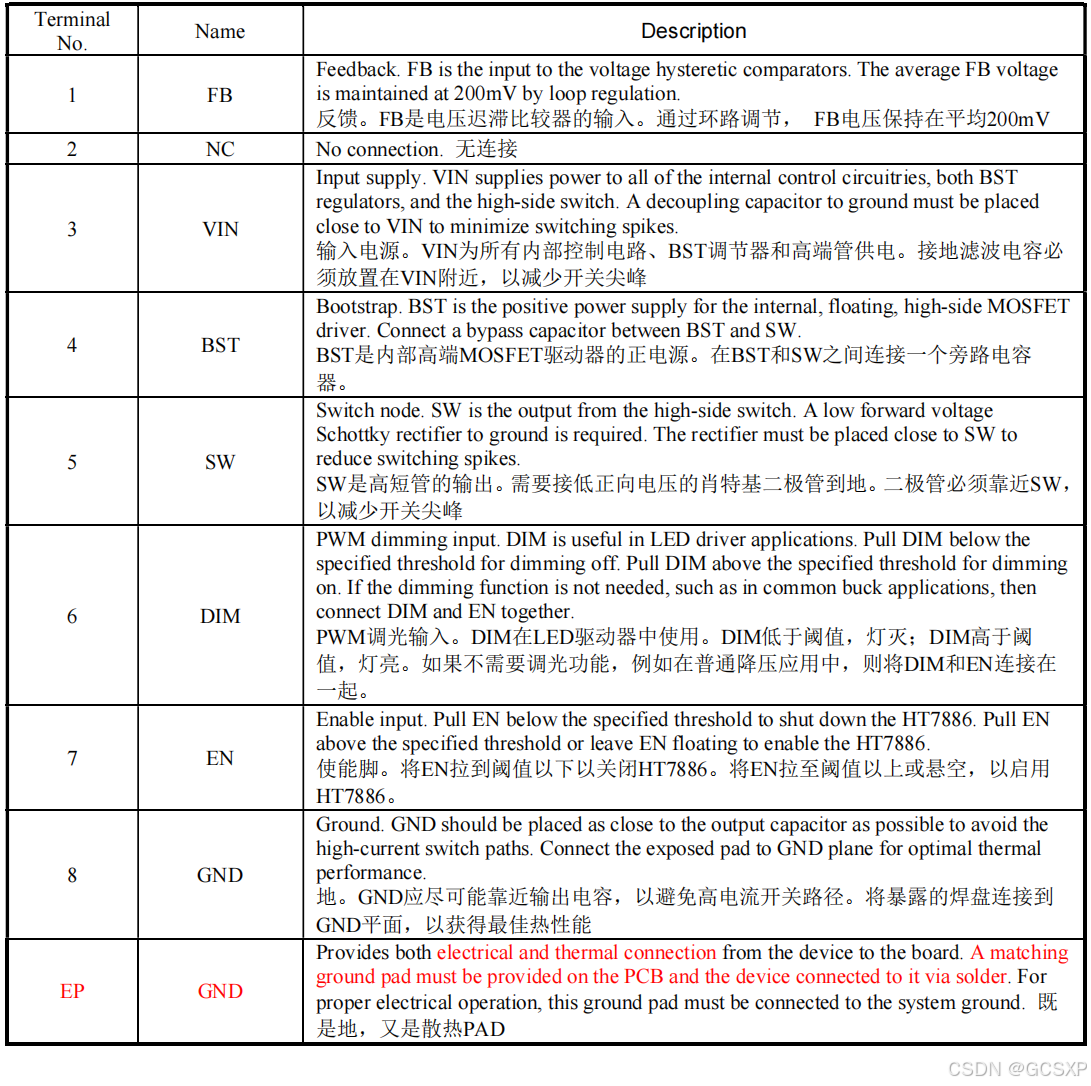

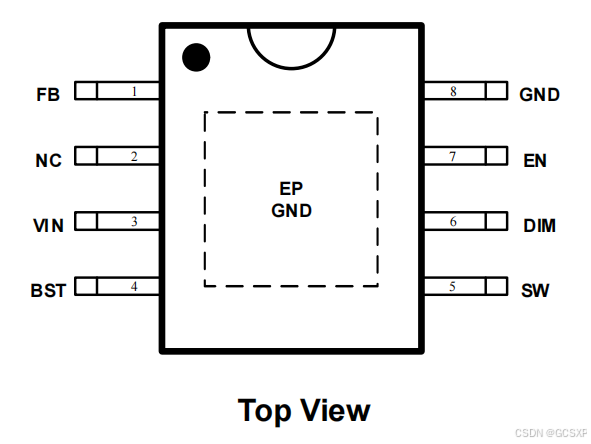

5 管脚配置
