直流微电网仿真模型 包含光伏＋boost、储能＋双向DCDC、三相并网逆变器＋锁相环

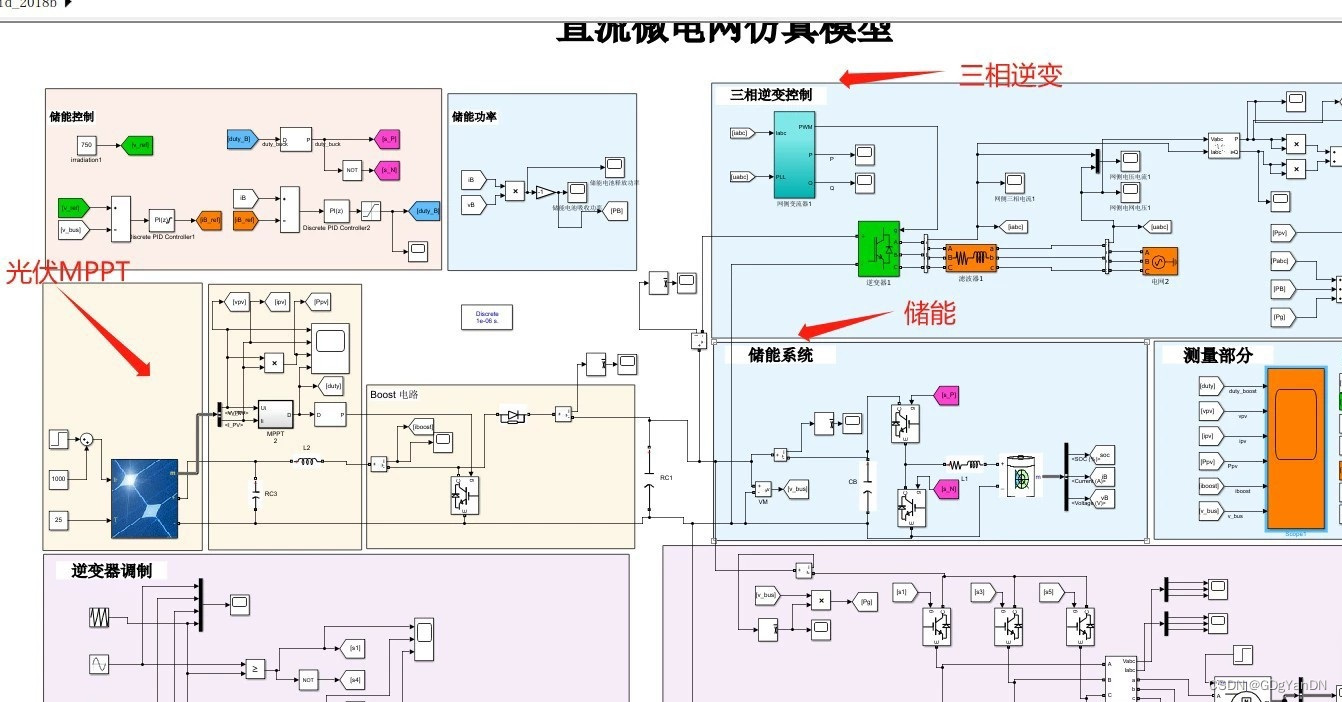

直流微电网仿真模型【含个人笔记＋建模过程】包含光伏＋boost、储能＋双向DCDC、三相并网逆变器＋锁相环、三相逆变＋异步电动机等部分。
光伏发电经过boost升压到直流母线750V

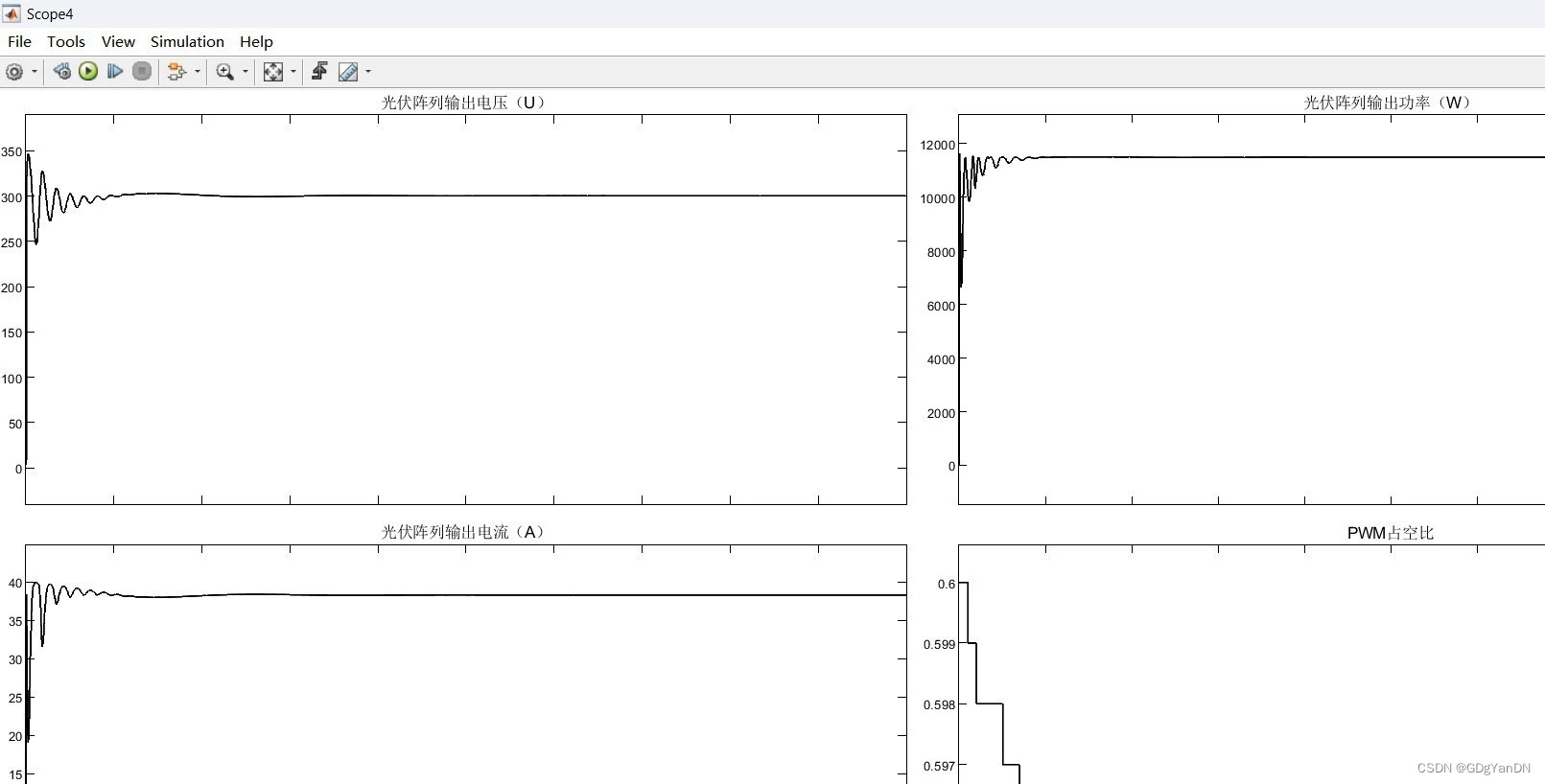

采用电导增量法实现最大功率点跟踪功能

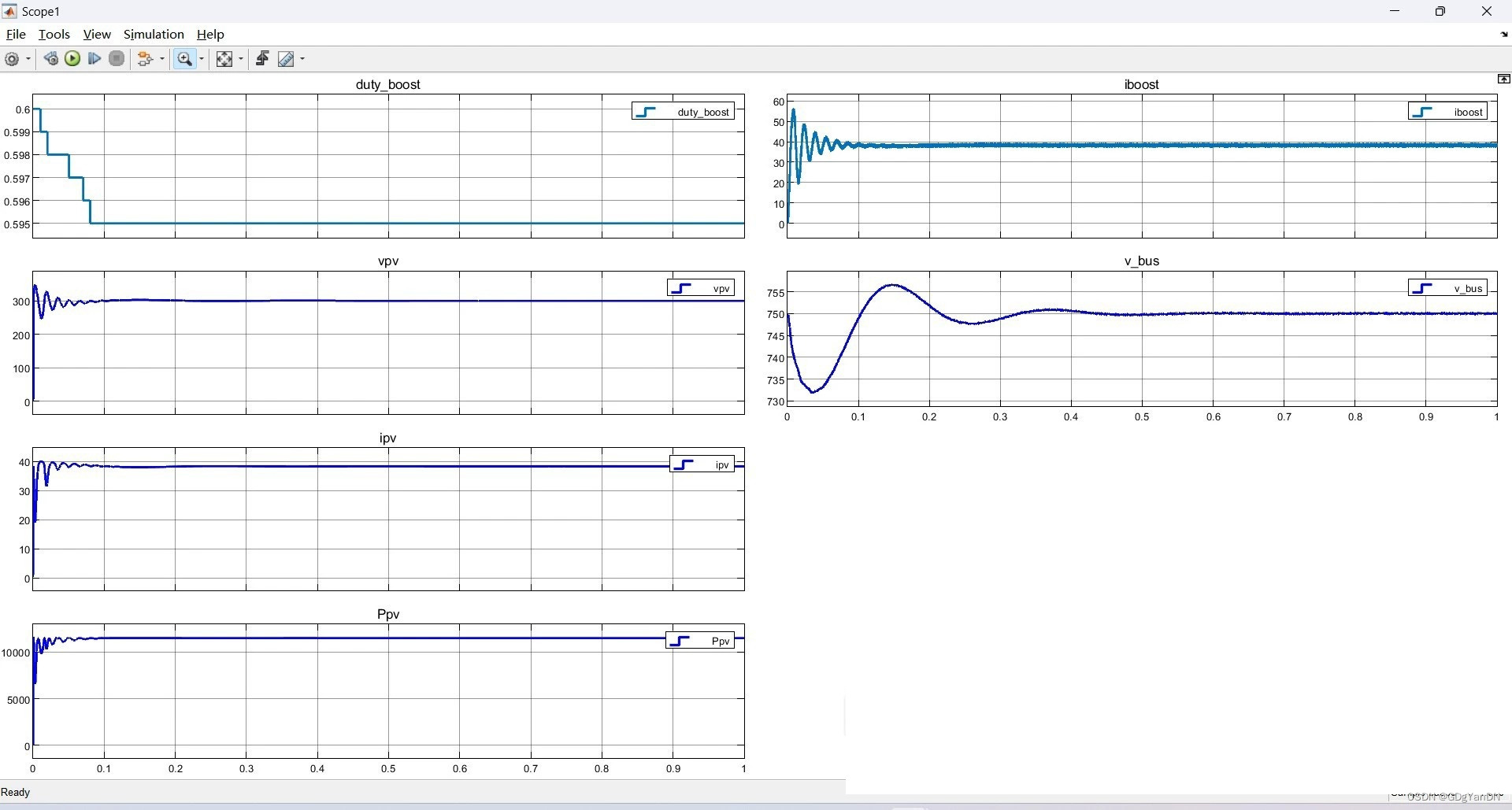

功率输出十分稳定(10kW输出，纹波仅10W)
750V直流母线上配有直流负载
750V直流母线经三相逆变后拖动异步电机

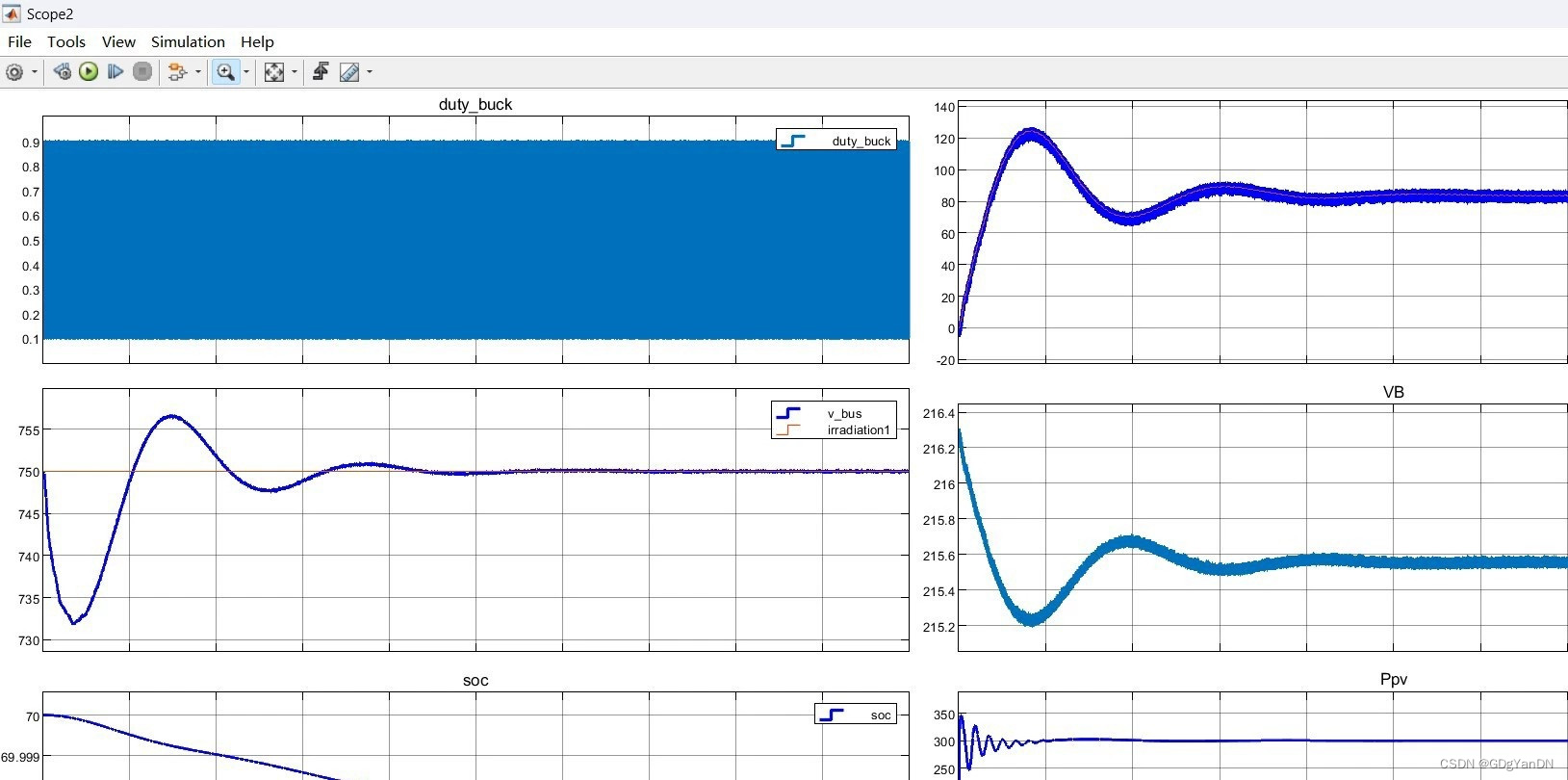

750V直流母线经过双向DCDC接入储能系统

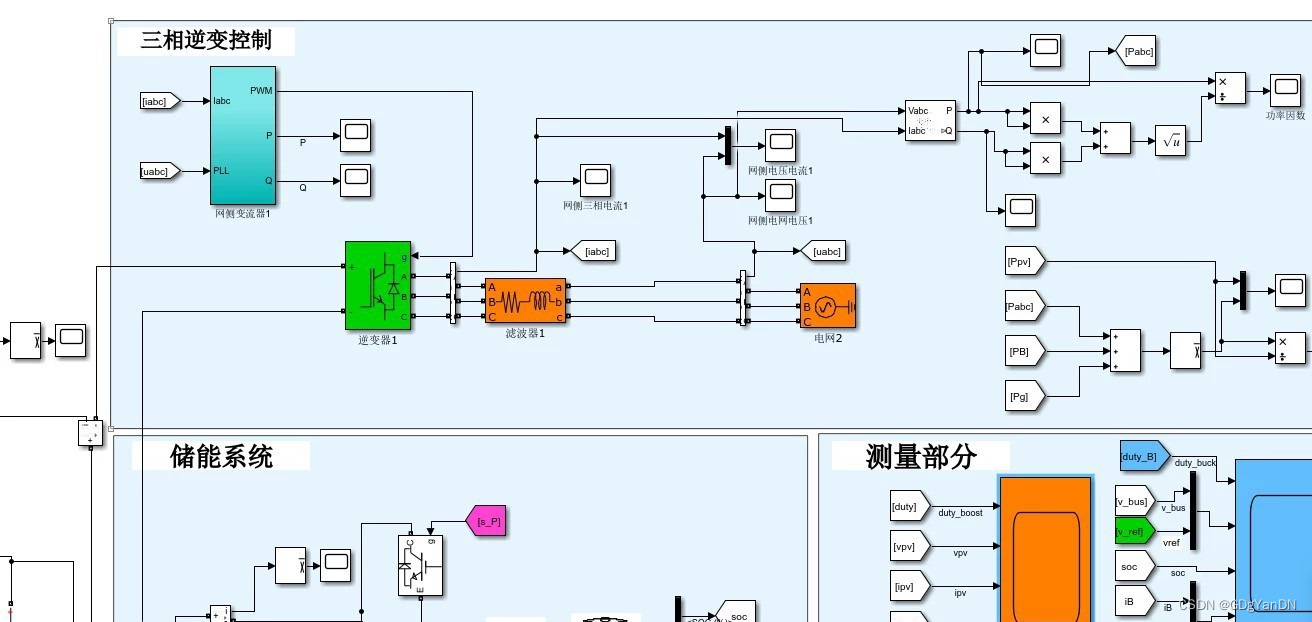

750V直流母线经三相逆变器并入220V电网
逆变器采用锁相环PLL，采用电压矢量idiq解耦控制，并网电流纹波2.49%满足并网要求

直流微电网是一种新兴的电力系统，它将多种电能源和负载设备进行集成管理，具有灵活性高、可靠性好等优点。本文将围绕直流微电网的仿真模型展开讨论，包括光伏发电、储能系统、并网逆变器以及负载设备等部分。

首先，光伏发电是直流微电网的重要组成部分之一。在本仿真模型中，光伏发电经过boost升压到直流母线750V。为了实现最大功率点跟踪功能，采用了电导增量法。这种方法可以根据光伏电池的电流和电压变化来调整工作点，从而提高光伏发电系统的效率。

在光伏发电系统中，稳定的功率输出是非常重要的。本模型中的光伏发电系统在10kW输出时，纹波仅为10W，表明其功率输出非常稳定。这种稳定性可以确保微电网系统的正常运行。

除了光伏发电系统，储能系统也是直流微电网的关键组成部分之一。在本模型中，直流母线经过双向DCDC接入储能系统。通过这种方式，能够实现对电能的储存和释放，从而提高微电网的自给自足能力。

在直流微电网中，与电网的并网逆变器是必不可少的。本模型中的并网逆变器是三相逆变器，通过锁相环PLL实现对电网的同步，并通过电压矢量idiq解耦控制来实现对并网电流的控制。仿真结果显示，并网电流的纹波仅为2.49%，满足了并网要求。

此外，直流微电网还包括直流负载和直流拖动异步电机。直流母线上配有直流负载，通过这种负载可以模拟真实的电力消耗情况。同时，通过三相逆变器，直流母线可以拖动异步电机，实现对机械设备的驱动。

综上所述，本文围绕直流微电网的仿真模型展开了详细的讨论。从光伏发电到储能系统，再到并网逆变器和负载设备，每个环节都得到了详细的描述和分析。通过本文的研究，我们可以更好地理解直流微电网的运行机理，进一步推动该领域的发展。
