三维格式CAD转换成ShapeFile格式数据

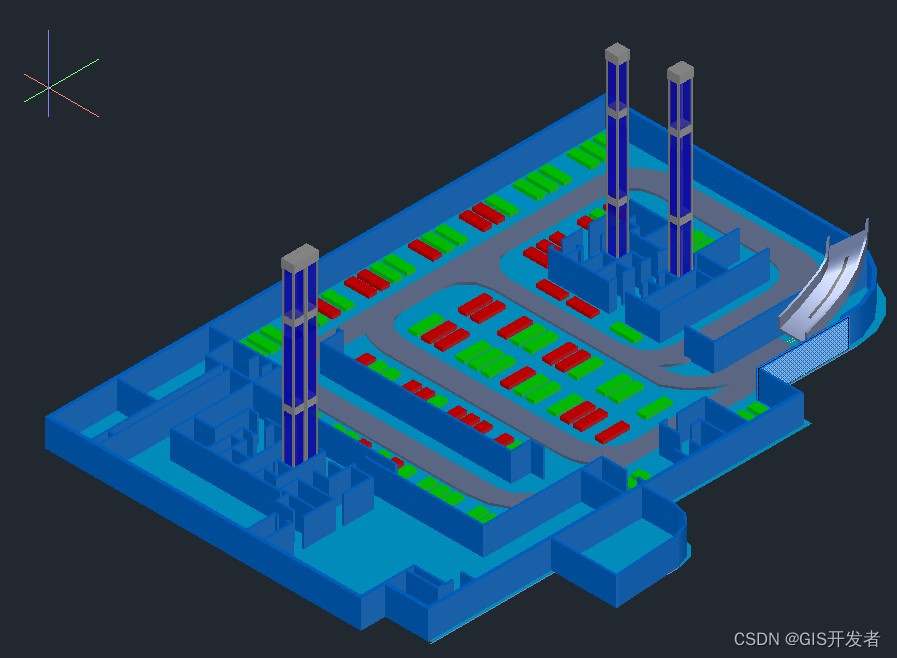

最近遇到一个使用CAD制作的三维停车场，模型非常的精美。之前没有接触过CAD三维方便的东西，从来没有想过，CAD还可以用来制作类似的模型。模型虽然精美，但是对于GIS开发来说，确实没法直接使用的。如果直接使用ArcGIS 打开，几乎看不到任务有用的信息、几何体。所以需要转成二维的CAD图纸，才方便提取GIS开发所需的数据。

这里介绍一下如何将三维的CAD图纸，转换为ArcGIS的ShapeFile格式。

技术路线

整体路线如上所述，下面对其中一些重点步骤详细讲述

1. 在Cad中打开三维CAD图纸，使用FLATSHOT命令，进行平面摄影，建议后续的X比例因子、Y比例因子、旋转角度直接默认即可。
2. 使用X命令，将新生产的二维图形，进行打散，因为，在ArcGIS里是无法展示块元素的。
3. 在ArcGIS打开的时候，建议后对cad的点线面图层根据需要进行提取

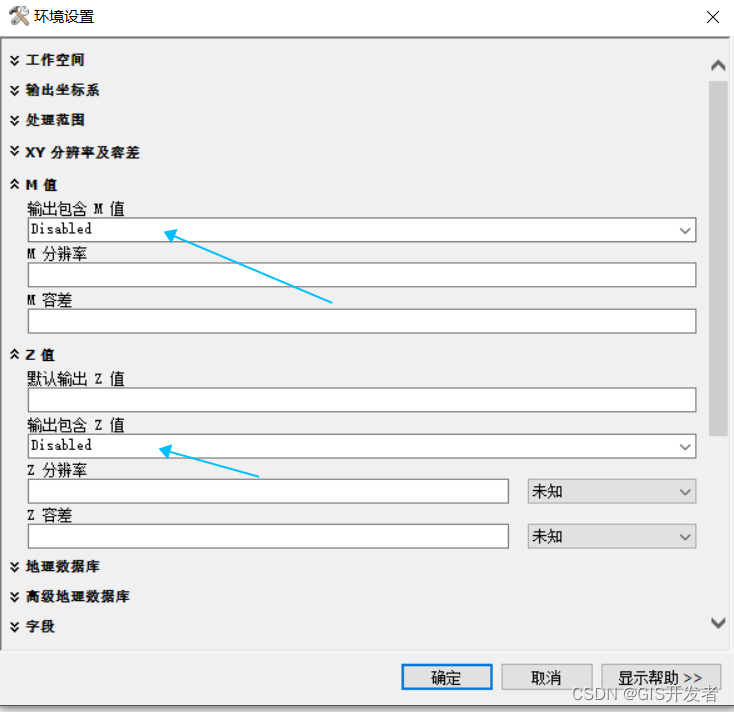

4. 在ArcGIS转换完成后，再次导出一次，移除M值和Z值

效果

转换之后的效果图如下：
