基于STM32F407+XC6SLX9视频采集显示板AD版原理图+PCB文件，AD09设计的工程文件

最新推荐文章于 2025-12-16 08:01:19 发布
原创 最新推荐文章于 2025-12-16 08:01:19 发布 · 274 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机 #arm开发 #硬件工程 #语音识别 #计算机视觉

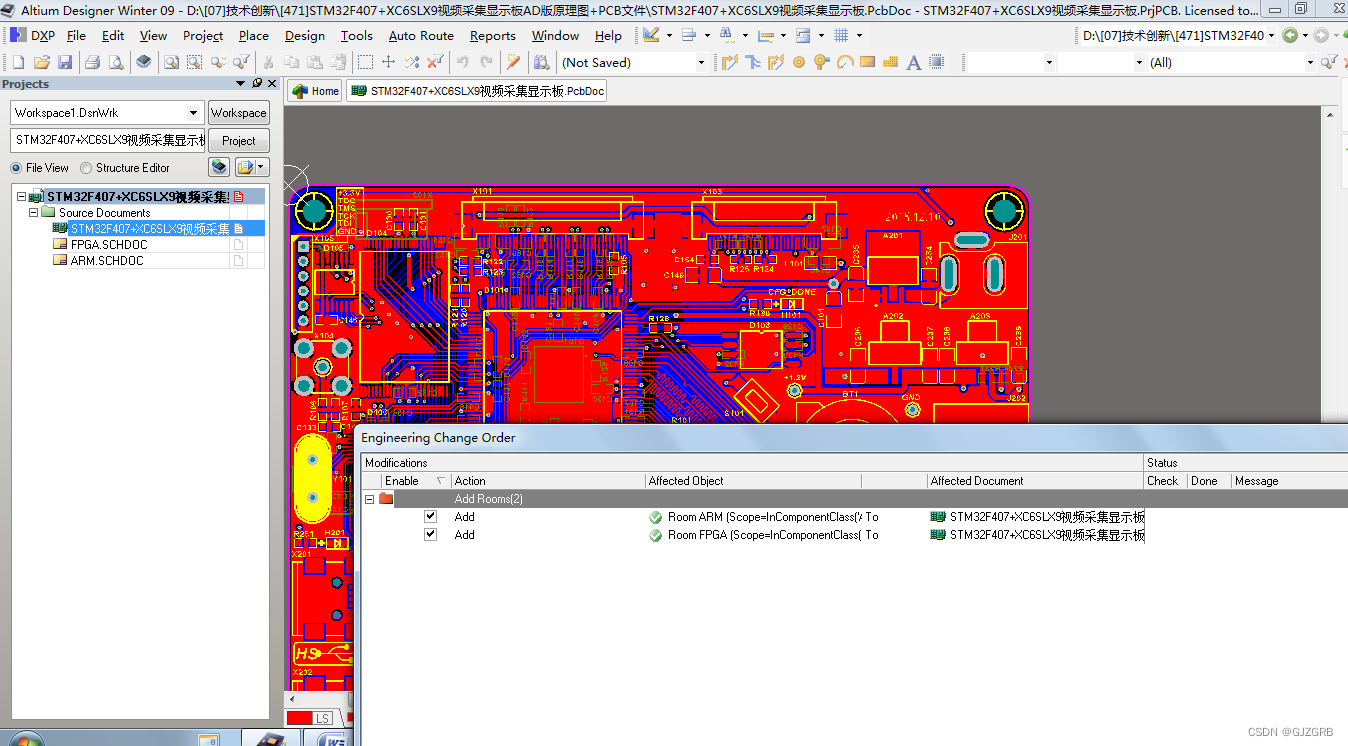

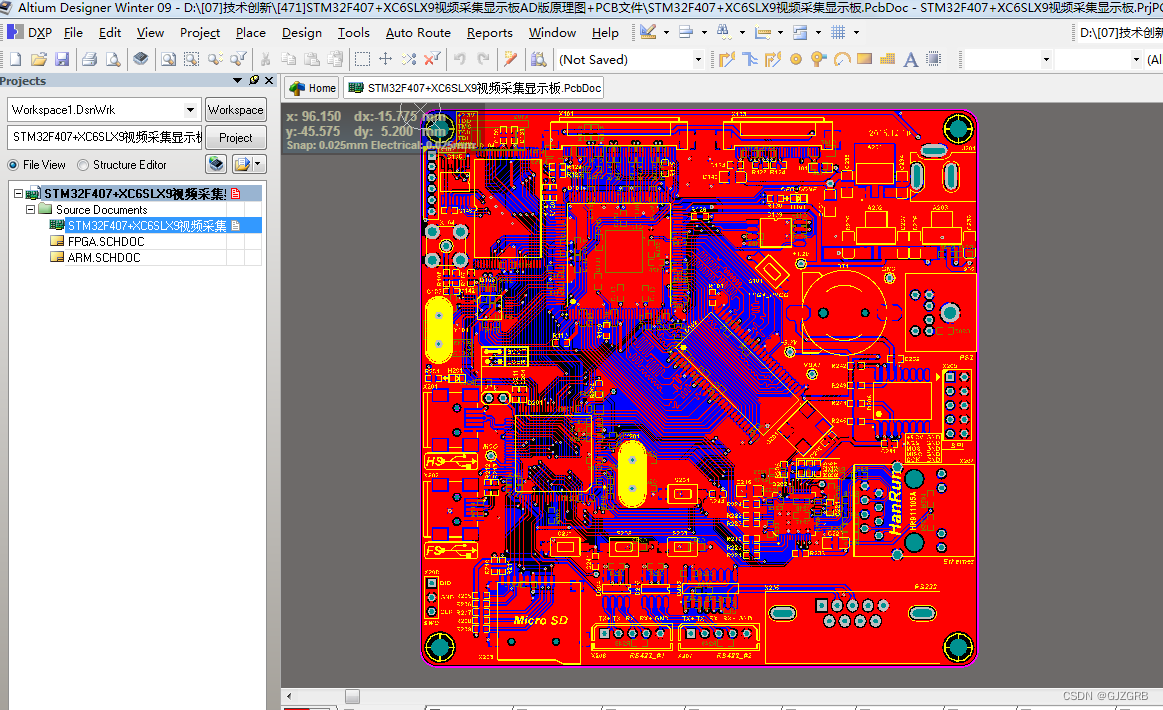

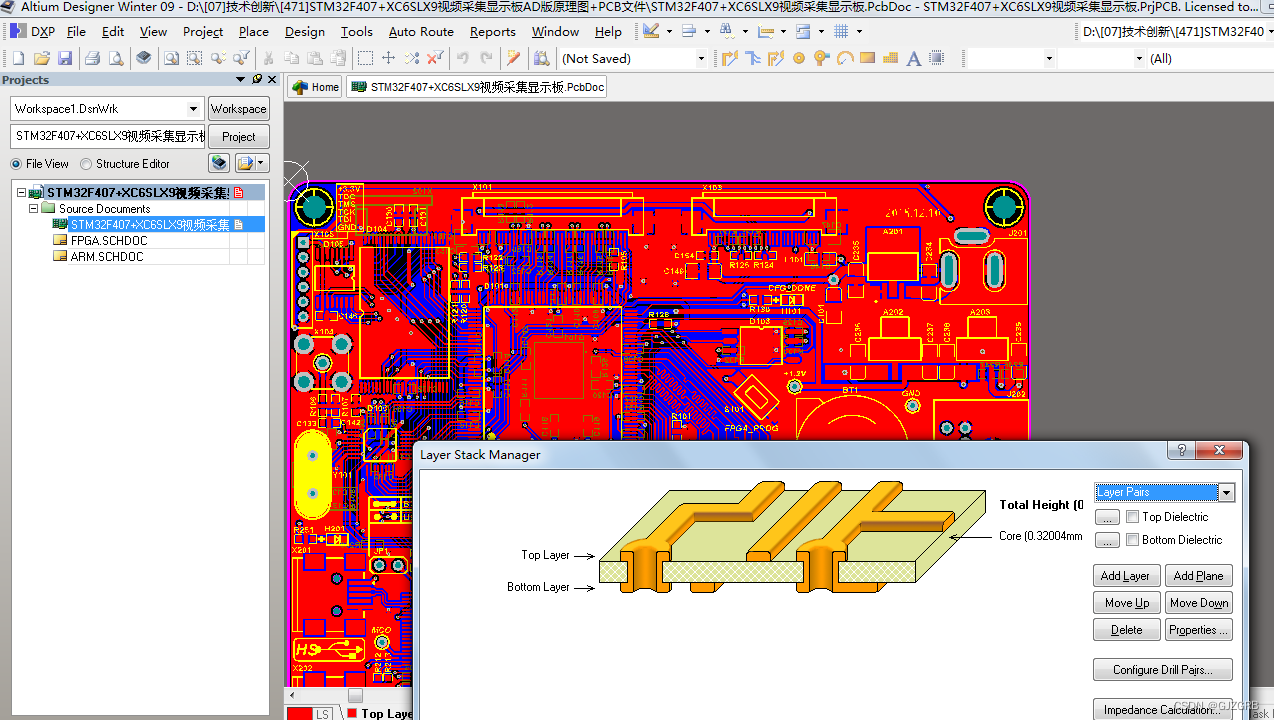

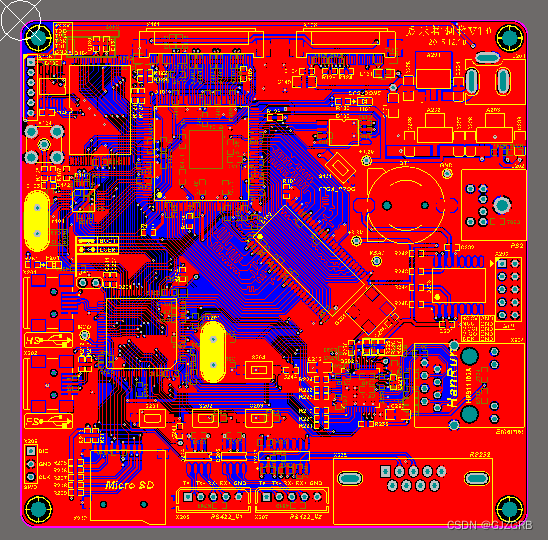

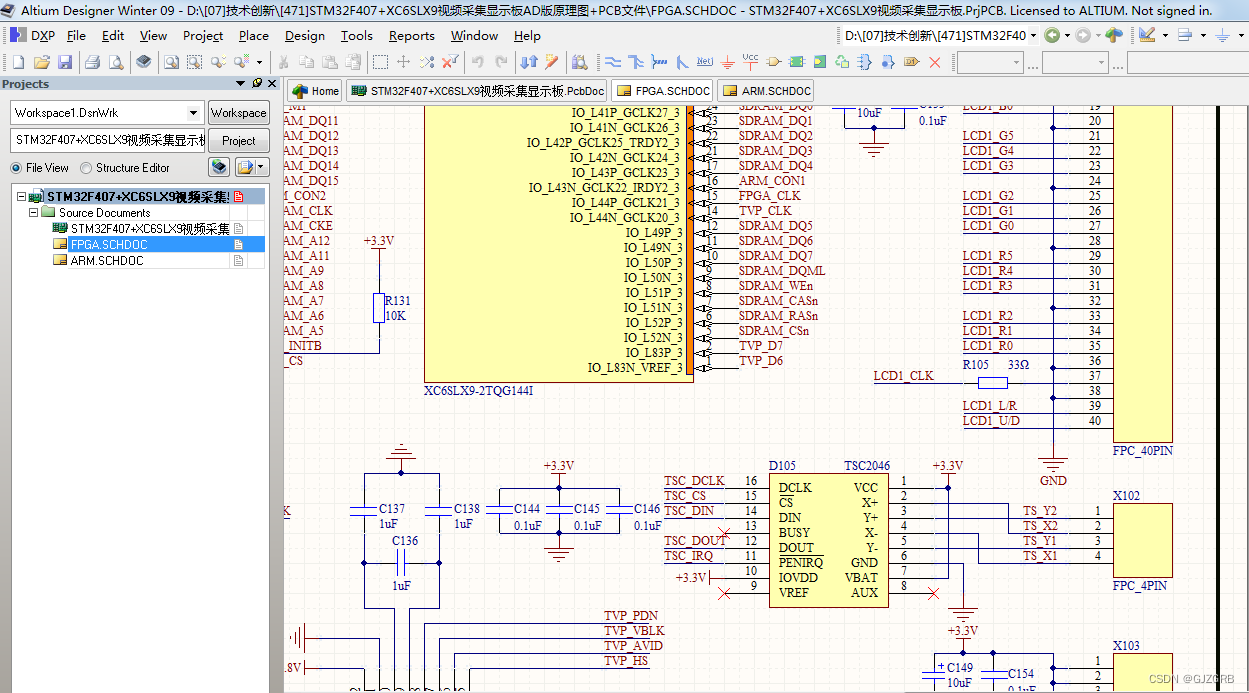

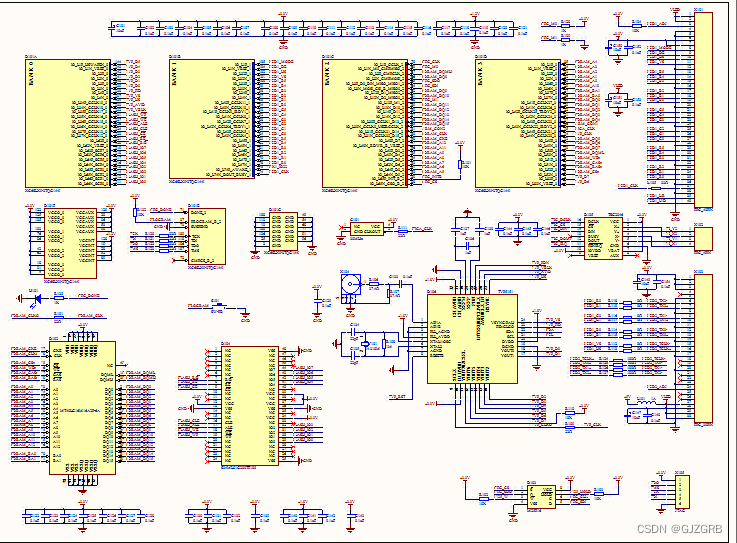

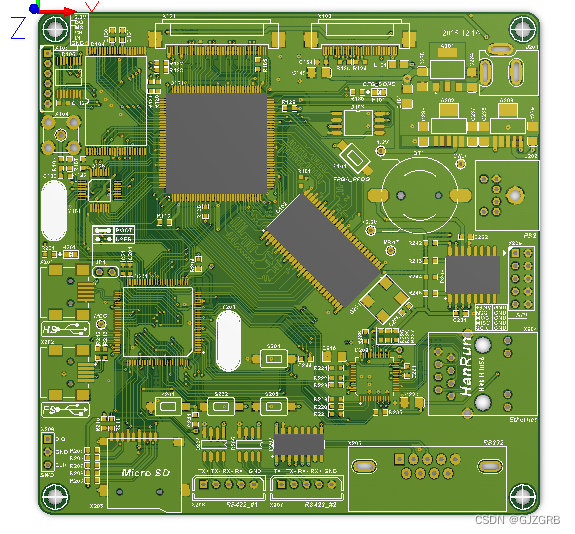

基于STM32F407+XC6SLX9视频采集显示板AD版原理图+PCB文件，AD09设计的工程文件，仅供学习及设计参考。
