【CANoe使用】CAPL基础脚本和实例

1. CAPL的编写界面

CAPL脚本是CANoe中一种类C的语言，需要与网络节点关联，也可以利用其加强测量分析功能，以及搭建高效的自动化测试模块。

2. CAPL基础

2.1 CAPL概述

CAPL的主要用途：

• 仿真节点或模块
• 仿真时间报文、周期报文或者附加条件的重复报文
• 使用PC键盘模拟操作按钮等人工操作事件
• 仿真节点的定时或网络事件
• 仿真多个时间事件，每个事件都有自己特定行为
• 仿真普通操作、诊断或生产操作
• 仿真物理参数或报文的变化
• 生成错误帧，评估模块和网络软件处理机制
• 仿真模块或网络错误来评估相关的防错机制
• 提供网络测试、诊断等功能测试库函数

CAPL语言有以下特性：

• 集成在CANoe中的开发环境，是CAN总线访问编程语言（CAN Access Programming Language）；
• 类C语言，但也有一些C++特性（this指针，事件等）；
• 像C++一样允许函数重载；
• CAPL提供一些自带很强大的库函数；
• 可以更方便访问dbc文件和系统变量；

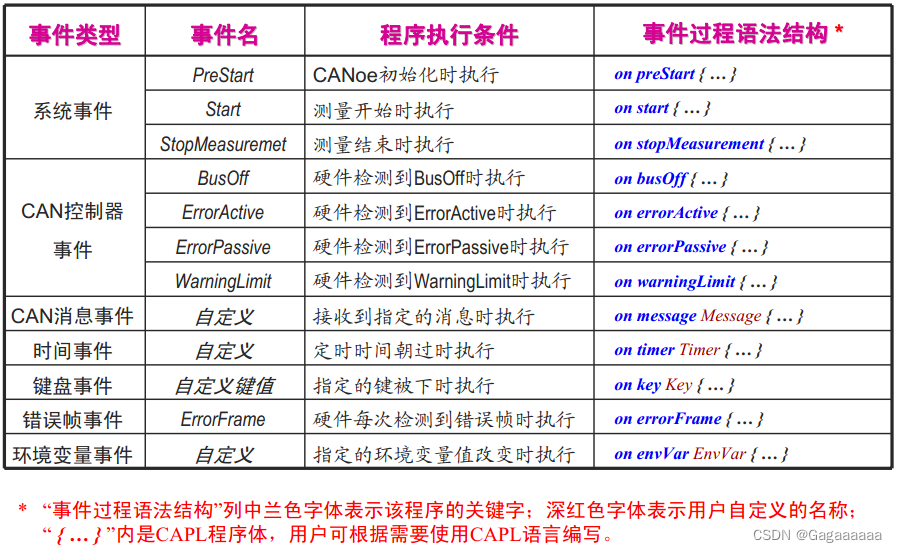

• 通过事件驱动的语言；

这里先看一下CAPL语言的程序结构，主要包含了：头文件、全局变量、事件函数、自定义函数。

2.2 CAPL数据类型

2.2.1 变量的声明与定义

变量的命名的规则和C语言差不多，只不过要避开CAPL之中的关键字。
注：CAPL关键字分类(只是一部分):

• 数据类型关键字：int, byte, word, dword.
• 控制语句关键字：if, else
• 存储类型关键字：static, extern
• 其他关键字：const, message，timer

全局变量

在variables部分声明全局变量
可通过直接赋值进行初始化，如果没有初始化，编译器自动初始化为0
全局变量的作用域：整个CAPL文件以及与此文件有链接的其他CAPL文件

局部变量

局部变量被静态地创建，初始化只在程序体启动时执行，再次进入程序，局部变量被假定是上一次跳出程序时的值。
局部变量的作用域仅限于当前函数体范围内

2.2.2 简单数据类型

1. 整型：byte（0-255），word, dword, gword, int, long, int64
2. 字符：char, 可以和byte类型直接转换
3. 浮点型

2.2.3 复合数据类型

结构体
4. 结构名在程序中必须唯一
5. 简单类型、枚举类型或者其他的结构都可以作为结构的成员
6. 结构体可以作为函数的入参，但是不能作为函数的返回值。

枚举
7. 枚举的成员名必须唯一（否则将有可能代替隐藏数据库中同名的报文和信号）
8. 如果没有在声明枚举的同时对成员进行赋值，编译器将按照成员声明的顺序对成员进行初始化（第一个为0，往后依次加1）

数组
9. CAPL直接用字符串初始化字符数组的行为
10. CAPL也支持多维数组
11. CAPL通过内建函数elCount（数组名）来获得数组成员的个数
12. CAPL中必须显式的定义数组的长度
13. 可以将数组作为函数的参数（例如： MyFunction(array[][])）

2.2.3 特殊数据类型

---

报文（message）

1. 使用关键字message来声明一个报文变量，默认是CAN报文
2. 声明报文变量，有数据库支撑时，完整的声明应包含message ID or message name(Message ID以x结尾的ID表示扩展帧)
3. "*"表示这条报文在声明时还不含有CAN ID(表示一个不确定CANID的message变量)
4. message可以作为函数的入参使用，具体代码如下：

   /*标准帧*/
   message 0x1AD msg1；//声明变量，can消息   十六进制
   message 100 m2;           //用消息id声明can消息   十进制
   message *msg;       //声明一个不确定CANID的message变量；
   message EngineData m3;    //用总线上加载的dbc数据库（EngineData）里消息名称声明can消息
   message 0x100 msg1={DLC=8}；  //定义消息数据长度

   /*扩展帧*/
   message 100x msg1;         //消息id后面加x，表示扩展帧   十进制
   message 0x123456x msg2;    //消息id后面加x，表示扩展帧   十六进制

   /*报文发送至总线上*/
  message * msg1;
  msg1.dlc = 8;
  message.ID = 0x100;
  output(msg1);          //报文发送至总线上必须要有ID

   on message 0x1AD
   {
       message *msg1;
       msg1 = this;
   }
   byte CalcMessageData(message *msg)  //message 作为函数的入参
   {
       return msg.byte(0);
   }

---

诊断报文

1. 通过诊断请求和诊断响应两个对象来实现和ECU之间的诊断服务交互
2. 在声明诊断对象时进行初始化

diagRequest ServiceQualifier request;
diagResponse ServiceQualifier response;

注：1）以上语句声明了对象request 和 response，通过给出诊断服务ServiceQualifier进行初始化；2）使用*代替ServiceQualifier，可用于初始化未添加诊断描述的空对象，但是在发送之前对象的数据必
