【AutoSar_诊断协议栈】Dem模块详解(2)_Event和DTC详解

1 术语解释

1.1 缩略语

缩写描述解释
DemDiagnostic Event Manager诊断事件管理模块
UDSUnified Diagnostic Services统一诊断服务
DcmDiagnostic Communication Manager诊断通信管理模块
DTCDiagnostic Trouble Code诊断故障码
OCOperation Cycle操作循环

2 相关模块

  1. Dcm : UDS服务通过0x14、0x19、0x85服务对DTC进行清除、获取、控制;
  2. SW-C: 应用层监测到故障时,会向Dem上报故障;
  3. BSW: BSW层在监测到内部故障发生时,会向Dem上报故障,例如BusOff。

3 功能简介

在讲Event和DTC的具体功能之前,需要先了解一下Event和DTC是什么?Event和DTC具有什么样的关联?

作为故障监控的基本单元,Event在发生故障的时候被monitor通过Dem的接口上报,而Event在经过Dem内部的Debounce,Store, Heeling, Aging一系列策略处理之后会对Event所mapping的DTC状态(1 Byte表示)产生影响。

DTC是指车辆ECU存储的车辆故障代码,它是一种数字编码,用于标识车辆的故障问题。每个DTC都与特定的故障相关联,这些故障可能会导致车辆的某些系统无法正常工作。车辆在运行过程中ECU会持续监控车辆运行状态,检测到故障时,它会记录相应的DTC,并将其存储在车辆的故障存储器中。工程师会通过上位机读取故障存储器中的DTC及其相关信息,可以快速定位车辆的故障问题,并采取相应的修复措施。

从上文中可知,故障(即FAILED的Event)和DTC存在特定的映射关系,且Event的上报会对DTC状态产生影响。

3.1 Event和DTC的关系

3.1.1 事件组合(Event Combination)

Event和DTC存在mapping关系,一般地,Event和DTC是一对一或者一对多的映射关系,换句话说DTC可以映射一个或多个Event,但是Event只能mapping一个DTC,而不是多个。在Dem中多个event映射一个DTC叫事件组合(Event Combination),这种方式能够让多个event影响一个DTC状态;

在事件组合中,DTC状态是通过映射的Events状态集按位或计算而来,当然事件组合(Event Combination)按照存储故障信息的方式也分为两种,具体可以参照一下规范。

3.1.2 Event可用性

在Event的可用性被外部接口设置或配置为不可用,那么monitor在监测到故障时,上报Dem的状态将不会被计算,那么DTC也不会发生变化。

3.1 3 存储条件(Storage Condition)

与使能条件(Enable Condition)相似,存储条件(Storage Condition)就是在Event成为一个故障之后,作为故障相关信息存储的前提条件之一,一般地,我们会为一个事件配置一个Storage Condition Group, 其中可能包含若干条Storage Condition。
在功能的实现中,上层可以通过Dem_SetStorage Condition修改某一条Storage Condition的使能状态,最终Storage Condition Group中的所有Enable Condition都处于TRUE方可进行后续的故障信息存储。

3.1.4 Event优先级(Event Priority)

Event优先级也就是DTC优先级,它和Compoent Priority不同的是,Compoent Priority的使用场景是为了判断同一个Compoent 上的事件是否为连续故障,如果故障被认定是连续故障则该故障信息不应存储;Event Priority则是当故障成立,在存储时作为替换低优先级的故障信息的依据。

3.2 DTC

3.2.1 DTC类型和格式

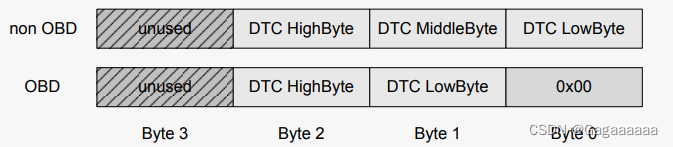

DTC的类型和格式是根据几个标准定义的,比如ISO-14229-1,SAE J2012 OBD DTC和SAE J1939-73等。一般地,我们主要要关注OBD类型格式和非OBD类型格式。具体这两种格式如下:
在这里插入图片描述
不难看出的是,这两种DTC格式都由四个字节组成,最高字节均保留未使用,剩下三个字节我们标记为:DTC HighByte、DTC MiddleByte、DTC LowByte。

DTC HighByte和DTC MiddleByte两个字节表示故障内码,对应5位标准故障码(一位字母+四位数字)

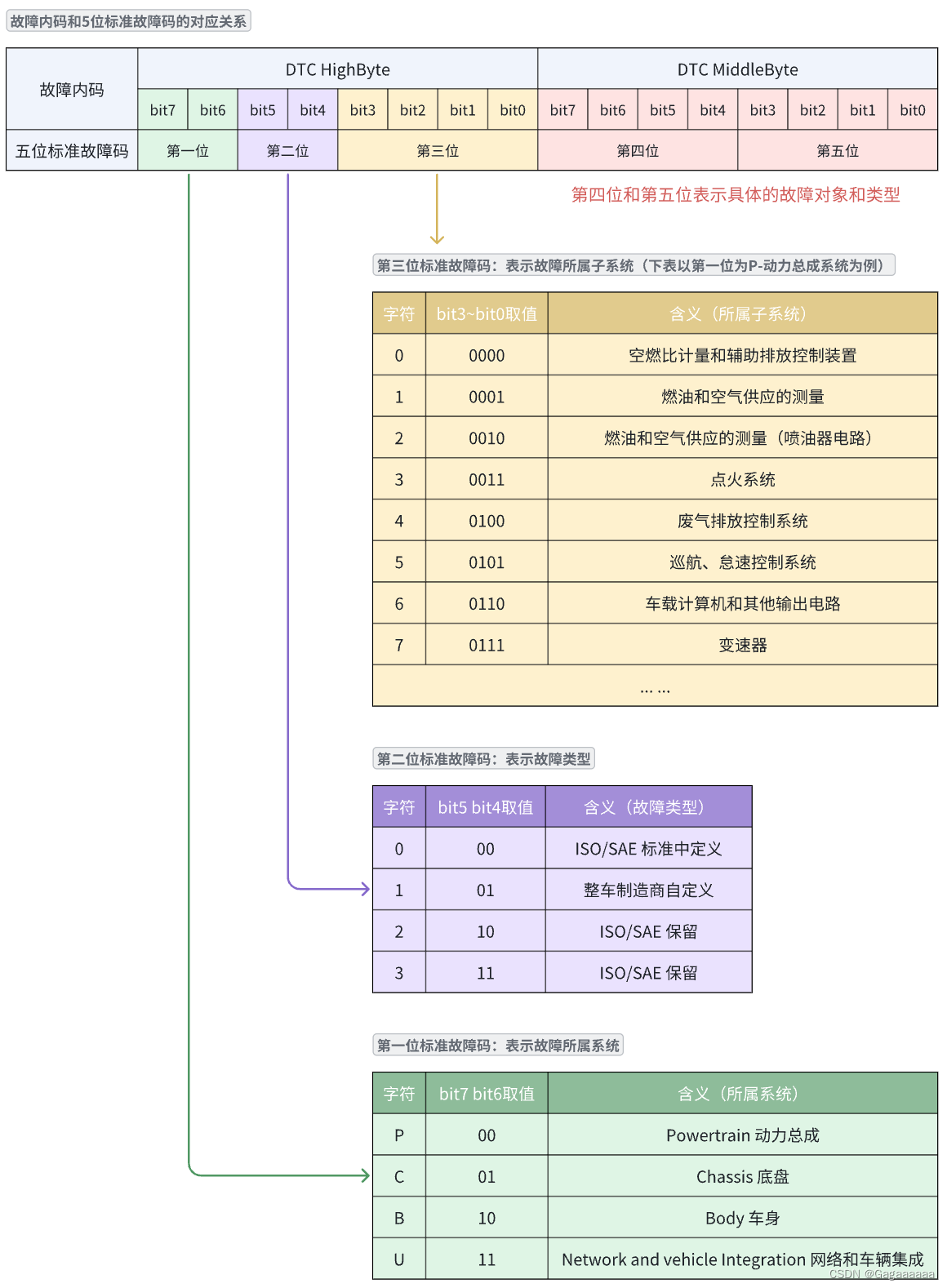

DTC LowByte描述了故障的种类和子类型(可以参考ISO 15031-6以及SAE J2012-DA,比如常见的timeout应该用0x87,信号无效为0x81等等),简单理解就是对故障类别作进一步的区分/描述,未使用这个字节的可以用0x00填充,比如OBD格式的最低字节未使用,默认为0x00。详细的DTC解读可以参考下图:
在这里插入图片描述
这里再举个栗子:定义一个底盘的DTC,那么故障内码的第一位为C(01),且DTC定义为OEM定制,则第二位为1(01),且故障和巡航和怠速控制系统相关则第三位为5(0101),且第四、第五位是0(0000)、7(0111),第六和第七位即DTC LowByte是0x0a(0000 1010), 那么该DTC如下表示:

  • 故障内码+故障子类型 : C15070A
  • HEX : 0x55070A

3.2.2 DTC组(DTC Group)

DTC组的主要用于哪些场景呢?
主要用于uds 0x14服务和0x85服务中参数选择,以清除或控制指定的DTC组(范围);

DTC组有区别于其他DTC值和其他DTC组的值,那么,如何表示一个DTC组呢?
DTC组的范围可以使用一个开区间表示,而这个开区间的下限值则为DTC组的值,而上限值则为下个DTC组的值;

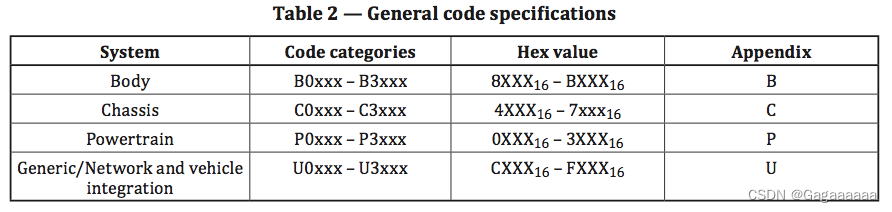

除此之外,Dem内存预定义的DTC组,如0xFFFFFF,表示所有DTC值,如果有排放相关的DTC组的话,则有0xFFFF33预定义为该DTC组的值。一般地,DTC组的值在 0x000100 and 0xfffe00之间配置,。在下表中可以看到每个子系统都划分为4个子范围,如B0-B3,C0-C3,P0-P3,U0-U3;其中值得注意的是B0、C0、P0、P2、P3、U0、U3这几个子范围被ISO预留以供未来使用,可以按照下图按类别划分DTC组。
在这里插入图片描述

3.2.3 DTC 位状态

DTC状态位包含8个bit,每个bit都有各自的含义,但是这8个 bit不一定都要支持,具体的看客户需求,支持的bit可以在配置中的掩码来确认。各个主机厂可以根据自己的需求使用其中的几个,当然也可以全部使用。下表是UDS对DTC status这8个bit的解释:

bit含义置位条件
bit0testFailed置0:testpassed(同个OC内可恢复),0x14服务ClearDTC ,Dem_ResetEventStatus调用成功
置1:testfailed, 故障上报
bit1testFailedThisOperationCycle置0:OC重新启动,0x14服务ClearDTC
置1:testfailed, 故障上报
bit2pendingDTC置0:在整个OC没有testfailed在OC结束时置0,0x14服务ClearDTC ,eventmem entry被新故障替换掉
置1:当前或上一个周期内发生过testfailed
bit3confirmedDTC置0:达到老化阈值,0x14服务ClearDTC ,eventmem entry被新故障替换掉
置1:故障被存储在event memory中且该故障在一定时间(OC)发生了指定的次数
bit4testNotCompletedSinceLastClear置0:自上次清除诊断信息以来,DTC测试至少返回一次测试结果(无论testpassed或testfailed)
置1:自上次清除诊断信息后DTC测试尚未运行到完成,0x14服务ClearDTC
bit5testFailed置0:自上次清除诊断信息后DTC测试未显示失败结果;如果满足老化阈值或发生故障记忆溢出,则车辆制造商应负责将该位重置为0
置1:自上次清除诊断信息以来DTC测试至少返回一次失败结果
bit6testNotCompletedThisOperationCycle置0:表示在当前OC周期内tested完成
置1:表示在当前OC周期内tested未完成(或OC重启开始),0x14服务ClearDTC
bit7warningIndicatorRequested置0:如果没有和DTC相关的警告存在,该位应置0,0x14服务ClearDTC ,healing发生
置1:testfailed, 故障上报并达到指定的阈值

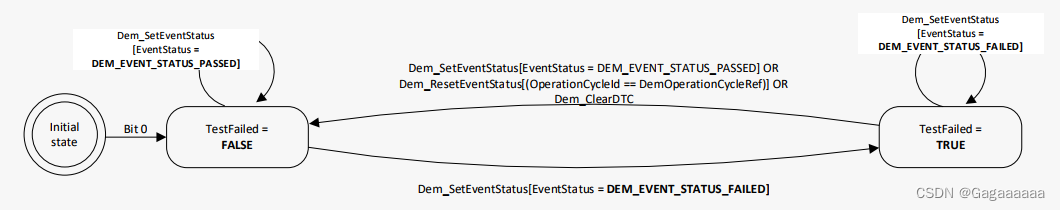

bit 0:testFailed
在这里插入图片描述
注 :bit 0:testFailed并不一定会存储在EEPROM里。

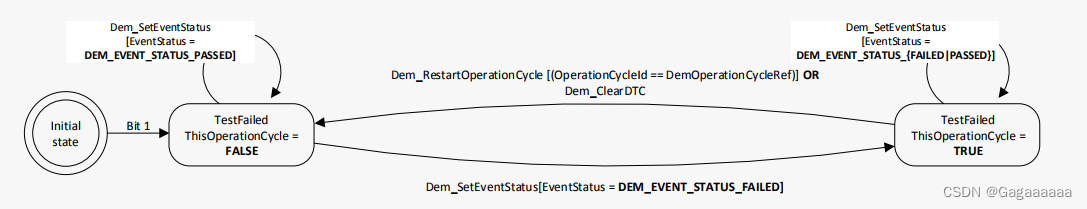

bit1:testFailedThisOperationCycle
在这里插入图片描述

注:bit 1 (TestFailedThisOperationCycle)会被存储在非易失性内存中。
OC可以含有多个检测周期,只要有一个检测周期出现testFailed=1的情况,此bit置1。

一般地,一个OC是ECU通过网络管理唤醒到ECU通过网络管理进入休眠,对于没有网络管理的ECU,这个起始点就是KL15通断。通过bit 0我们无法判断某个DTC是否出现过,比如,当前testFailed = 0, 说明当前这个DTC没有出错,如果testFailedThisOperationCycle = 1的话,就说明这个DTC在当前这个OC中出过错,但是当前错误又消失(恢复)了。

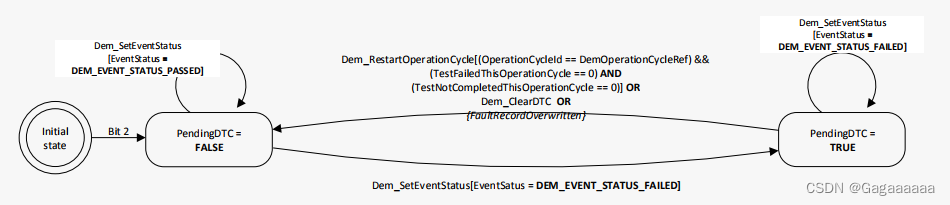

bit2:pendingDTC
在这里插入图片描述

DTC的状态位并不是一达到testfailed就会转变,而是故障出现一段时间后才会被确认,就像bit3,而中间的这个状态就用bit2位来表示,bit2位其实是表示DTC处于testFailed和confirmedDTC之间的一个状态,因此bit2位又可被称为待定DTC。

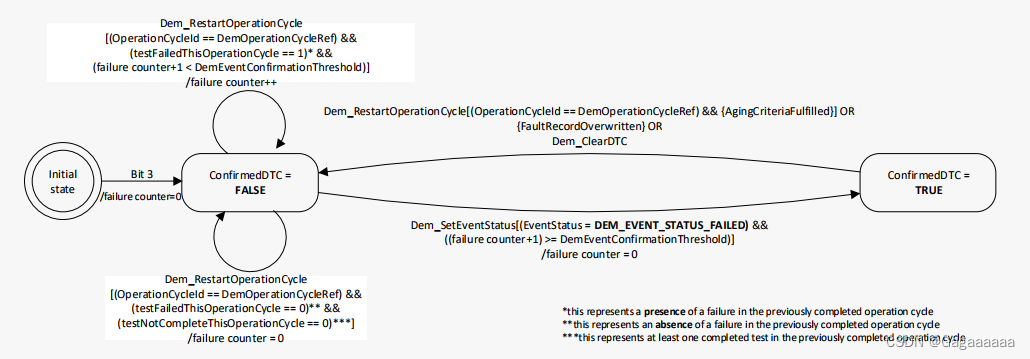

bit3:confirmedDTC
在这里插入图片描述
当bit3置1时,说明故障已经发生了一段时间(具有tested且failed的OC达到阈值次数),也就是bit2至少有一次被置1了。需要注意的是,bit3置1的时候,DTC被存储在EEprom中,但并不代表现在故障还存在,可理解为历史故障。
注:comfirmed的阈值可以通过Dem的外部接口Dem_SetEventConfirmationThresholdCounter更改。

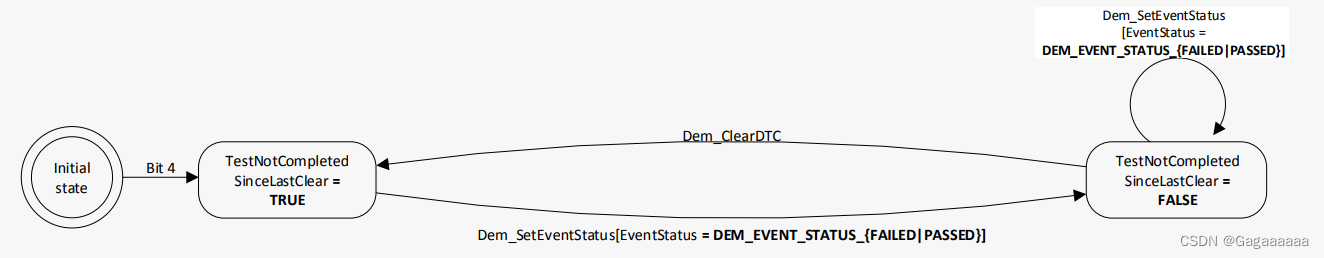

bit4:testNotCompletedSinceLastClear
在这里插入图片描述

不是所有的DTC测试都是从一上电就开始,所以该位用来表示上次调用14服务清除诊断消息后,是否进行过完整的test。如果进行了完整的test,无论结果如何,都置0,否则置1。

bit 5:testFailedSinceLastClear
在这里插入图片描述

该位表示在上次调用0x14服务清除DTC后,若DTC未进行测试或者测试了但结果是passed时置0,如果tested并且返回结果为failed,那么该位置1。在调用14服务清除DTC后,替换发生,老化需要置0。bit4和bit5通常一起使用。

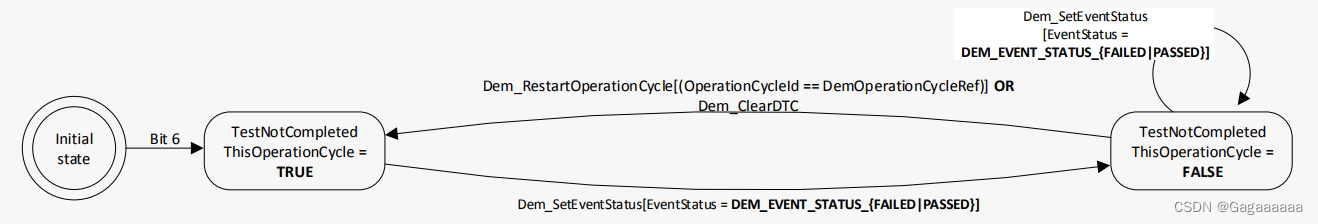

bit6:testNotCompletedThisOperationCycle
在这里插入图片描述

testNotCompletedThisOperationCycle表示在当前OC中是否成功地执行了对某个DTC的测试。

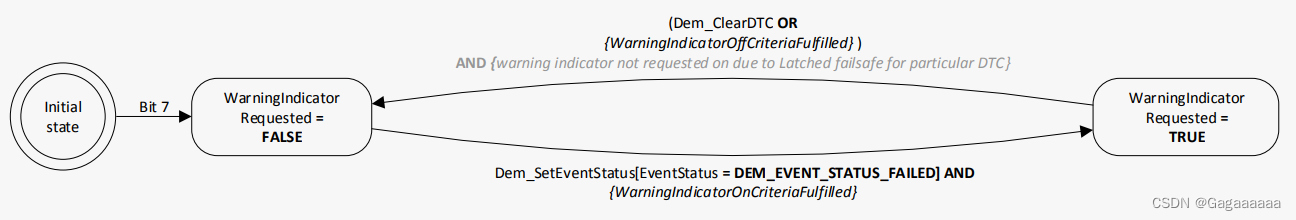

bit7:warningIndicatorRequested
在这里插入图片描述
该位报告警告指示,比如说仪表盘上的警示灯等。但不是所有的DTC都会有警告指示,需要根据需求配置。bit7(warningIndicatorRequested)置1和bit3(comfirmed)相似,而bit7(warningIndicatorRequested)置0,则需要一个healing的过程。

3.2.4 DTC抑制

通过配置,DTC可以被抑制,DTC抑制的含义是:DTC的状态依然在Dem内部计算和切换,但是不会对外部可见。

4 参考资料

  1. Specification of Diagnostic Event Manager_AUTOSAR CP R22-11
