【Multisim】使用NE5532P系列运放仿真时必须注意的问题

问题概述

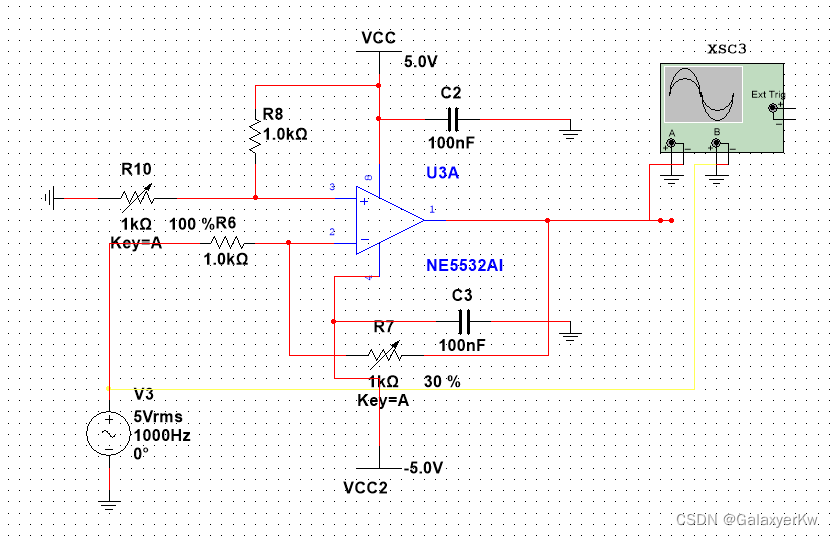

以电平抬升电路为例：电路中NE5532AI使用双电源±5V供电。

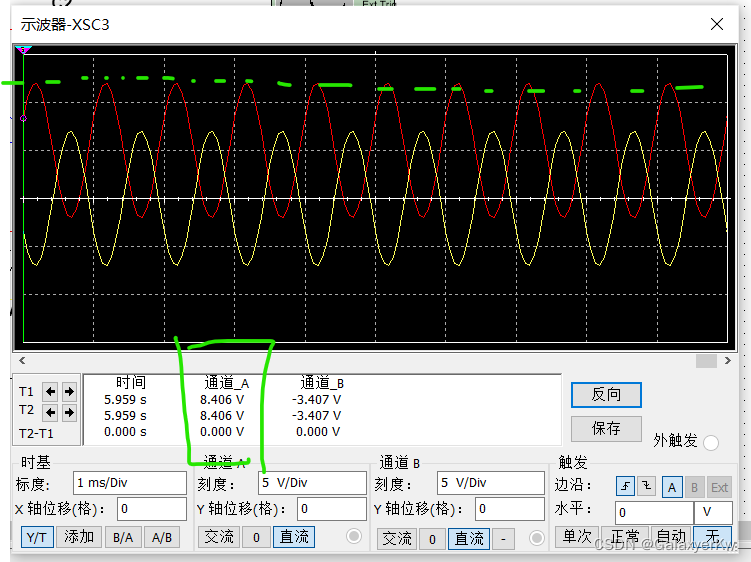

我们发现，在拉满反馈电阻R7的情况下（原波形不缩放），调整R10增加直流偏置，输出可以被抬升到很高的位置。（10V附近）

但如果我们用实际的电路去实现，会发现波形出现了顶部失真。

---

问题原因

在仿真中，电平可以搬移到很高的位置。这是因为NE5532P在仿真中不会被限幅。
但在实际的电路中，运放的输出波形幅值必然会被限制在直流供电范围内。
所以，如果抬升量过多，必然会出现顶部失真。（波形的头顶被削了）
这就要求我们调整反馈电阻，让波形缩小一些，维持原波形不失真。
【PS：如果使用OPA系列仿真，就会出现失真了。】

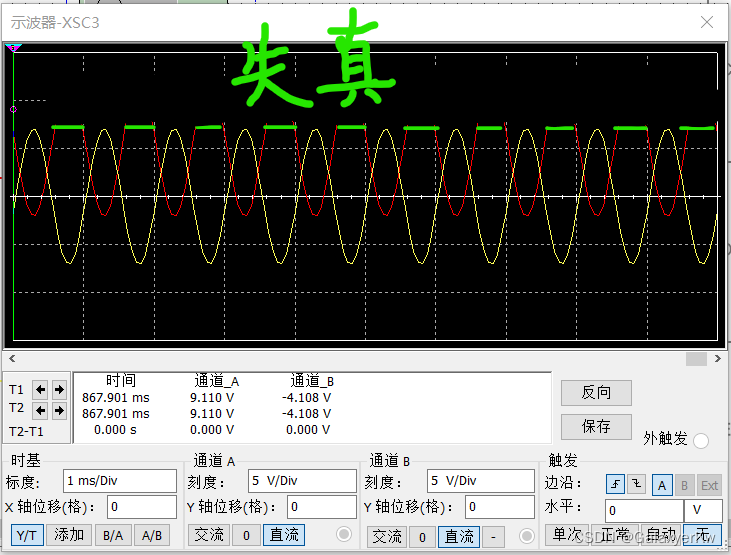

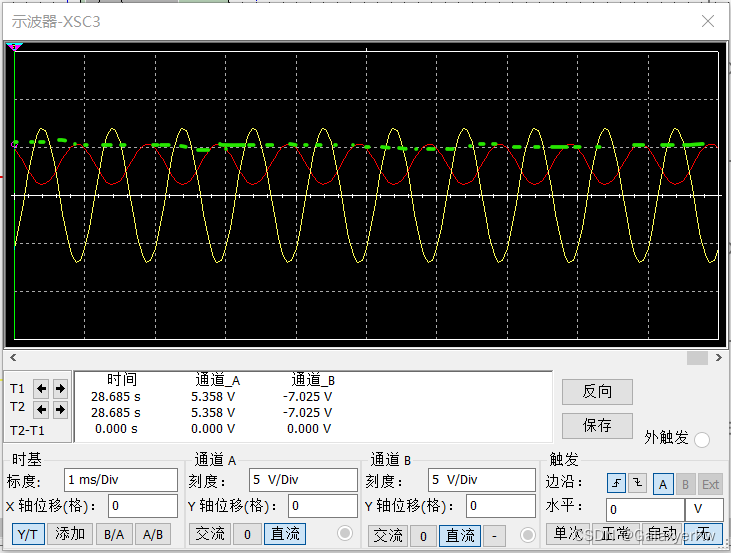

就像这样：

---

经验总结

①实际的电路中，运放的输出波形幅值必然会被限制在直流供电范围内。

【另外，如果是非轨到轨运放，实际的输出波形赋值上限还会比供电VCC小1V左右。】

②运算放大器说到底是小幅度信号的调理元件。不管你如何抬升与放大原信号，都被限制在供电范围内，一旦越过边界即出现失真。
【面对非微小信号的大倍数放大（比如50倍，100倍），我们可能就不能用运放了，得用变压器。（耦合线圈），这又是另外一门学问，在此不作深究。】
