Design1.CMOS工艺OD门,传输门,三态门原理应用浅析

纲要

  • OD门
  • 传输门
  • 三态门

1.OD门

i. 概念

在CMOS电路中为了满足输出电平变换,吸收大负载电流以及实现线与连接等需要,需要将输出级电路结构改为漏极开路输出的MOS管,构成漏极开路输出(Open-Drain Output)门电路,简称OD门。

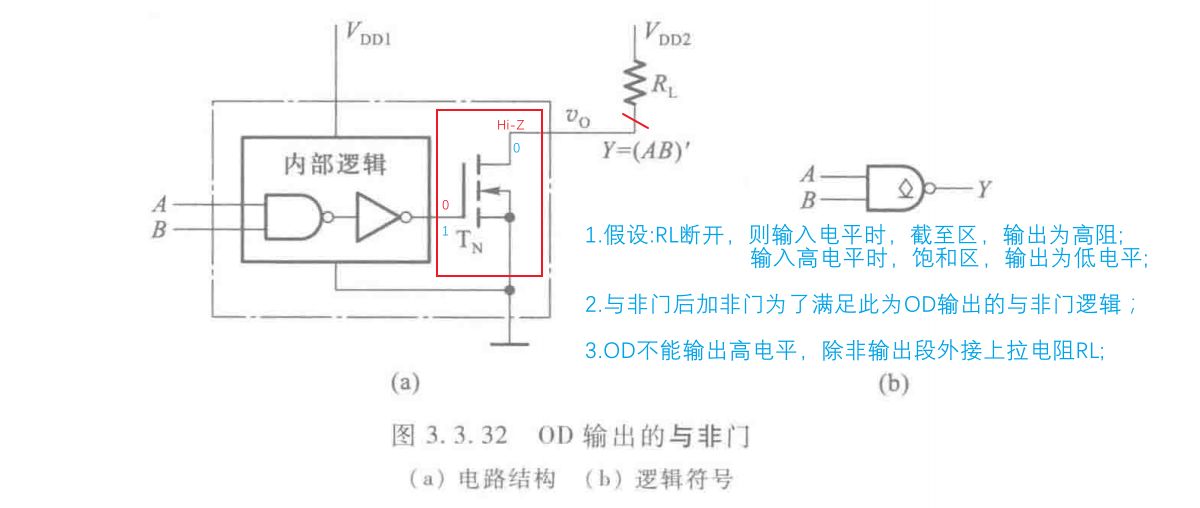

ii.电路原理

iii.应用

a.输出电平变换

如上图所示,可实现VDD1->VDD2的电平转换;

b.吸收大负载电流

略;

c.实现线与连接

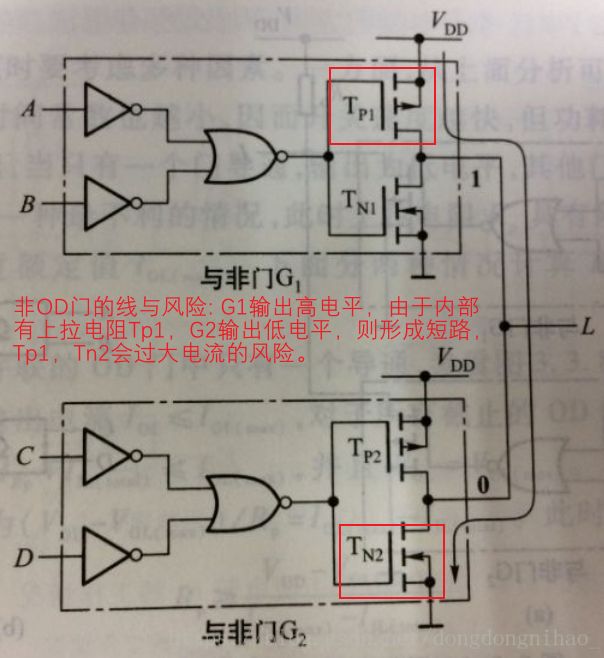

非OD门线与风险:

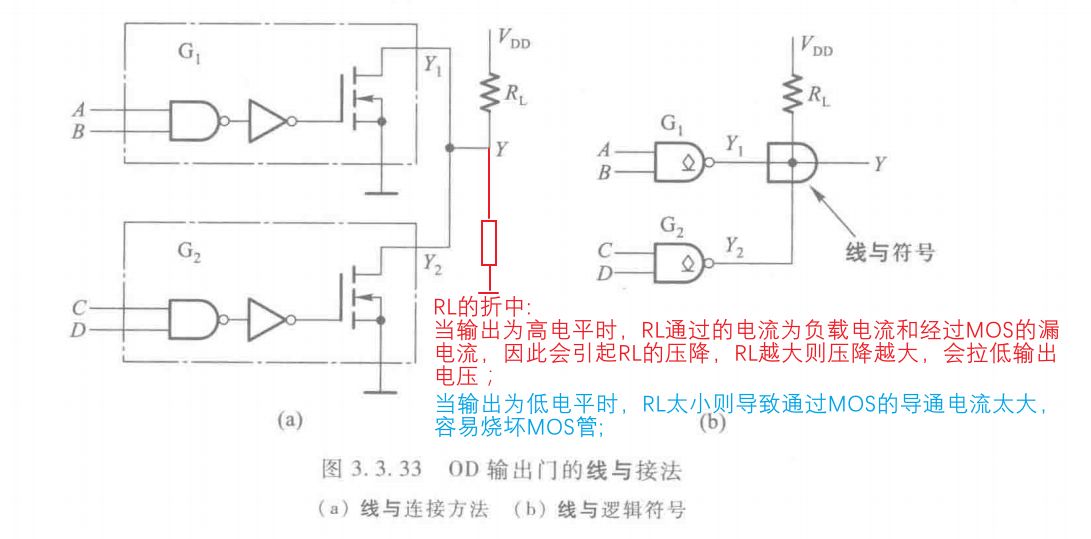

OD门线与:

iv.外接电阻计算(了解)

最大值:
