【电路设计】阻抗匹配的理解及应用

1. 电路阻抗的概念:

我们的电路常常分为输入阻抗和输出阻抗,输出阻抗指的是我们的信号源电源内部的阻抗,我们的输入阻抗指我们电源信号源外部负载的阻抗大小。


1.1 输入阻抗

输入阻抗是一个电路输入端(实际负载端)的等效阻抗。在输入端加上一个电压源U,之后再测量输入端电流I,则可计算输入阻抗为:

               Rin = \frac{U}{I}

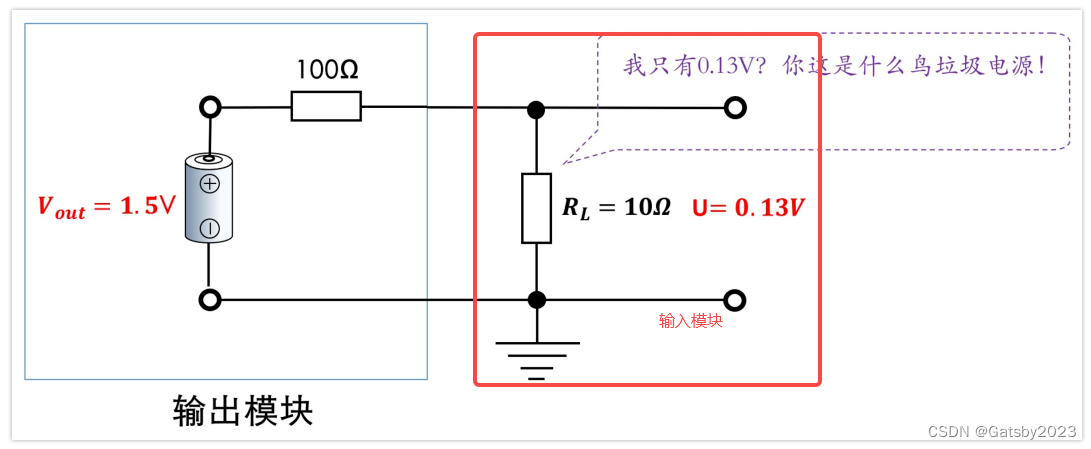

当为电压源的时候:

我们希望输入阻抗越大越好,这个时候电压源的负载更小,我们的输入阻抗(R)直接分压,我我们电压源就不需要输出太大的功率:也可用公式推算。R越大的时候输出功率越小

P = \frac{U^2}{R + r}

当为电流源的时候:

我们希望输入阻抗越小(R)越好,这个时候电流源的驱动负载更小。

公式推算为:

 P = I^2 * (R + r)

 1.2 输出阻抗

输出阻抗无论是信号源或者是放大器还是电源,都有输出阻抗的问题。输出阻抗就是信号源的内阻

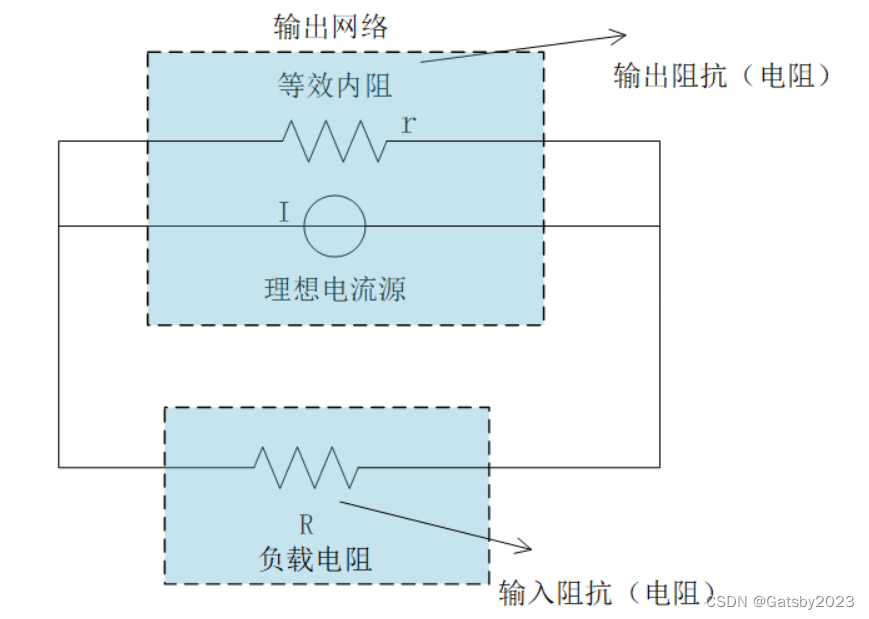

比如说电压源串联的等效内阻,电流源并联的等效内阻 上面的示意图已经有所展示。

 2. 阻抗匹配的概念:

阻抗匹配是电子和电气工程中的一个重要概念,特别是在信号传输和能量传输的场合。阻抗匹配的目的是确保信号或能量在不同阻抗的电路或组件之间传输时,尽可能减少反射和损耗,从而提高传输效率。阻抗匹配考虑常常用在高频电路中,在低频电路中一般比较少考虑阻抗匹配,如果是为了获取最大输出功率的时候也需要考虑阻抗匹配。

阻抗匹配是指信号源和传输线负载之间的一种合适的搭配情况

阻抗匹配分为高频和低频两种情况

2.1 低频阻抗匹配(纯电阻电路)

对于直流负载的情况

2.1.1 稳定的电压源U

则电路此时的电流大小为:

I = \frac{U}{R+r}

 此时负载的功率为:

 P = \frac{U^2}{(R+r)^2} * R

 当我们想让负载的功率最大的时候,就需要进行输入阻抗和输出阻抗的匹配

  R = r

此时负载能取到最大功率,最大功率为

P = \frac{U^2}{4R}

假定我们现在有一个

2.1.2 稳定的电流源I

我们负载上的功率为:

P = R * \frac{(I*r)^2}{(R+r)^2}

经过计算可以得知:

R = r

此时功率最大为:

P = \frac{I^2*R}{4}

 2.1.3 低频情况总结

在低频电路中,我们一般不考虑传输线的匹配问题,只考虑信号源和负载的情况,低频信号的波长很长,传输线可以堪称短线,反射可以不考虑

1. 当我们需要输出电流大的时候,选择小的负载R

2. 当我们需要输出电压大的时候,选择大的负载R

3. 当我们需要输出功率大的时候,选择和内阻r阻抗匹配的负载

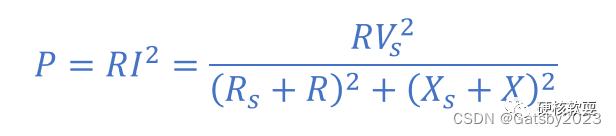

当然上面提到的是出电阻电路,但是往往很多情况我们都是非纯电阻电路,我们会涉及电容电感的部分,我们若是想获得最大功率需要遵循以下的阻抗匹配(叫做共轭匹配

2.2 高频阻抗匹配(仅了解)

在高频电路中,我们就必须考虑反射的问题,频率高的时候波长短,当短到可以和信号线比拟的时候,反射信号叠加在原信号中将会改变原信号的形状。

如果传输线的特征阻抗和负载阻抗不相等的时候,在负载端就会产生反射。

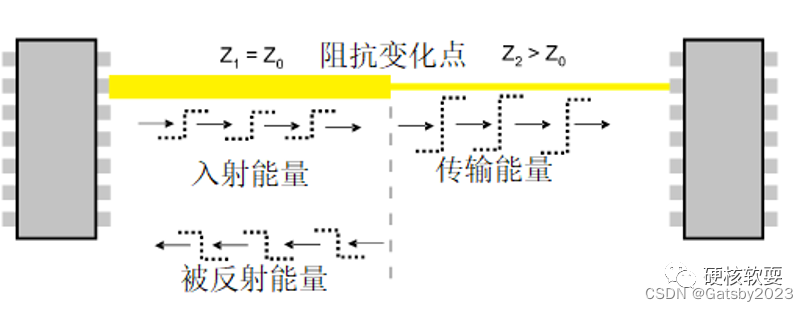

传输线的阻抗不一致,在阻抗跳变的地方,一部分能量继续传输,一部分能量会被反射回去,如下图:

  高低频的阻抗匹配电路概念及要点 高速电路的振铃产生原因及解决办法-电子发烧友网

这篇文章内有详细的解释

2.2.1 PCB layout如何考虑阻抗匹配的要素

名词解释:

1. 特征阻抗:也称为特性阻抗或浪阻抗,是指导体传输线(如电缆、微带线、带状线等)在特定频率下对交流电流的阻碍程度。它是传输线上信号传输特性的一个重要参数,影响信号的传播方式和效率,特征阻抗的计算取决于传输线的物理尺寸、介质材料以及周围环境。对于不同的传输线结构,有不同的计算公式,常见的特征阻抗值有50Ω、75Ω、93Ω等。例如,同轴电缆通常使用50Ω或75Ω,而一些特殊应用可能使用93Ω。

PCB layout考虑:

  1. 特性阻抗控制:PCB走线(如微带线或带状线)需要设计成具有特定的特性阻抗,例如50Ω或75Ω,以匹配信号源和负载的阻抗。

  2. 走线宽度和间距:走线的宽度和与参考平面(如地平面)的间距会影响其特性阻抗。在PCB布局时,需要根据所需的特性阻抗来调整这些尺寸。

  3. 走线长度:走线的长度也会影响阻抗匹配。在高频应用中,走线的长度可能需要调整以匹配信号的波长,避免信号反射。(需要根据跳变沿频率来计算)

  4. 差分对阻抗:对于差分信号,需要保持差分对中的两条走线间距一致,以确保差分阻抗的一致性。

  5. 过孔和通孔:过孔和通孔的制作会影响走线的特性阻抗。在布局时,需要考虑过孔对阻抗的影响,并进行适当的调整。

  6. 走线层的选择:PCB中有不同的走线层,每个层的特性阻抗可能不同。在布局时,需要选择合适的走线层以实现阻抗匹配。

  7. 地平面的连续性:地平面的连续性对于维持稳定的阻抗非常重要。在布局时,需要确保地平面的完整性,避免地回路的断裂。

  8. 阻抗不连续点的处理:在PCB布局中,可能会遇到阻抗不连续点,如走线宽度突变、直角转弯等。这些都需要通过适当的设计技巧来减少阻抗不连续带来的影响。

  9. 使用阻抗匹配元件:在某些情况下,可能需要在PCB上使用集总参数元件(如电阻、电容)来实现阻抗匹配。

3. 总结:

本文仅用于技术交流,学习资料也都来源于网络,希望大家可以进行交流指正,文中提到的链接文章非常专业,值得学习。
