一、前言
现在国内已经取消了摄像机或摄像头的3C强制认证，但在海外还是需要FCC（美国）、CE（欧洲）等认证要求。作为出海的摄像头产品，就需要做相应国家的认证（不少国家的认证，可以通过CE转证），也就需要进行辐射测试。
二、案例背景

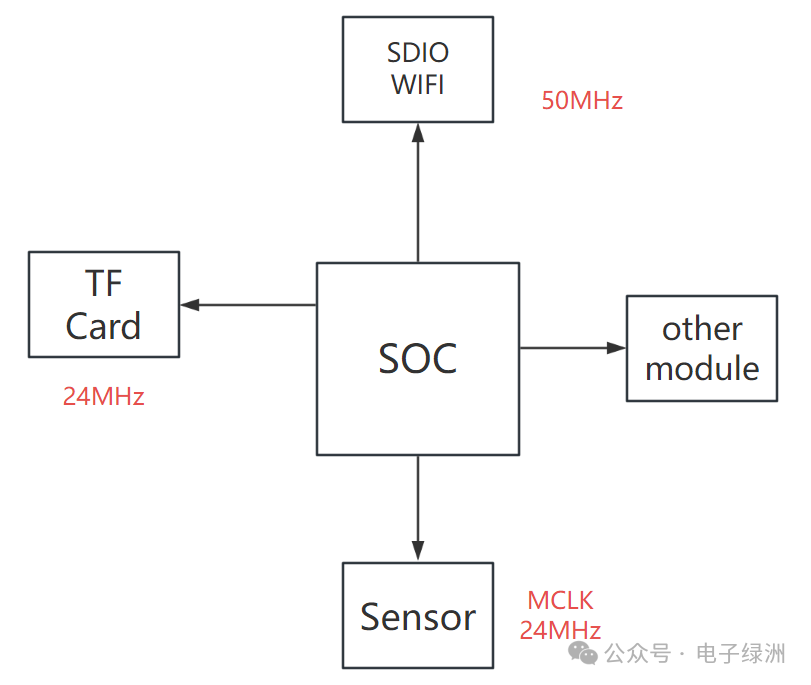

本次整改的IPC摄像头主要拓扑结构如下图所示，包含的主要模块有SDIO WIFI模组、TF卡电路、Sensor模块、步进电机模块、D类功放模块、补光灯模块、MIC模块等。
从这个拓扑结构上看，可能辐射出来的频率有SDIO WIFI Clock的50MHz，TF卡SDIO Clock的24MHz，Sensor上MCLK的24MHz（sensor与soc是在一块主板上，MIPI Clock走线比较短，且包地和参考层完整，MIPI Clock不会辐射出来）。
另，为什么TF Card的SDIO通信的Clock是24MHz尼？
该SOC支持的TF Card协议是SDIO2.0，支持的最大时钟是50MHz，但在full speed和high speed时，时钟频率可以被设置为25MHz，频率越低越不容易辐射，信号完整性也越好，对TF card的兼容性也越好。当然，不同SOC平台的SDK软件，设置的频率不一样，比如这颗SOC最低就是24MHz，而不是25MHz。这就是频率是24MHz的原因。
IPC摄像头的拓扑结构

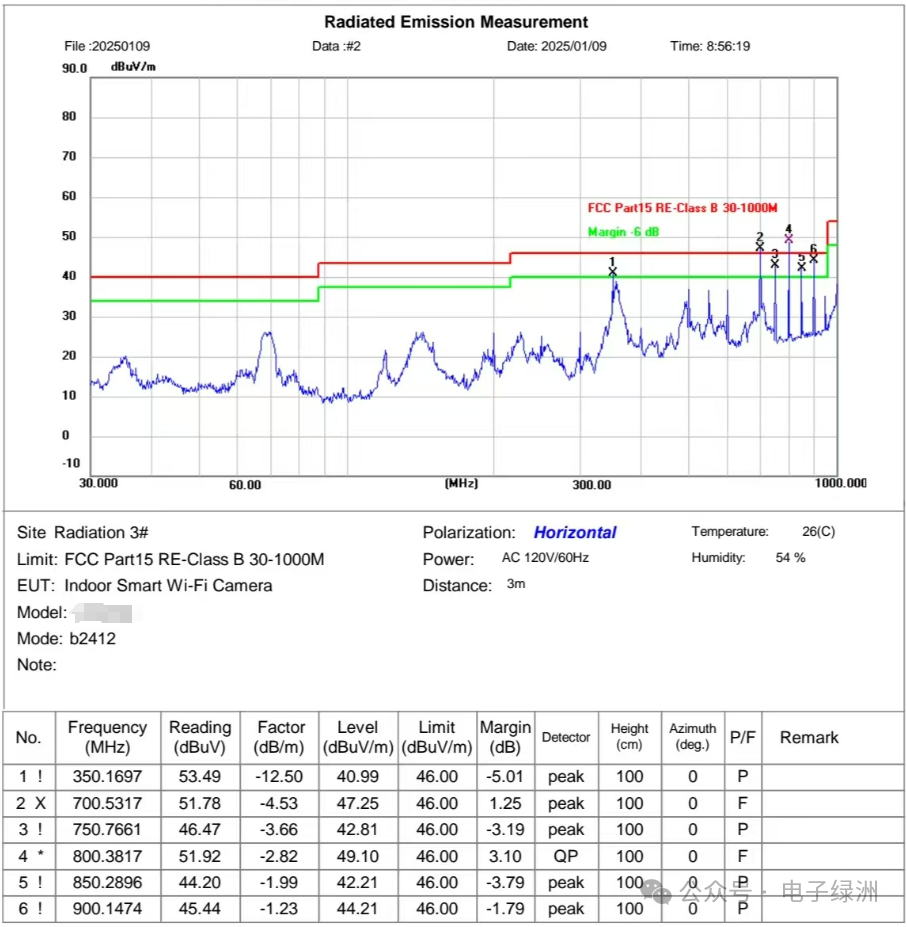

实际摸底测试数据：
通过上面实测的数据可知，辐射超标的频率主要是50MHz的倍频，明显是SDIO WIFI模组的Clock时钟引起的。
三、分析与整改
原有设计是在SDIO WIFI模组Clock上串的是33R电阻+5.6pF电容，33R+5.6pF组成的低通滤波器截止频率是861MHz，截止频率有点高。从实际摸底测试数据看，700MHz频点超标1.25dB，超标不多。把低通滤波器改为51R+5.6pF，f=1/(2ΠRC)截止频率为558MHz，低于超标频点700MHz。

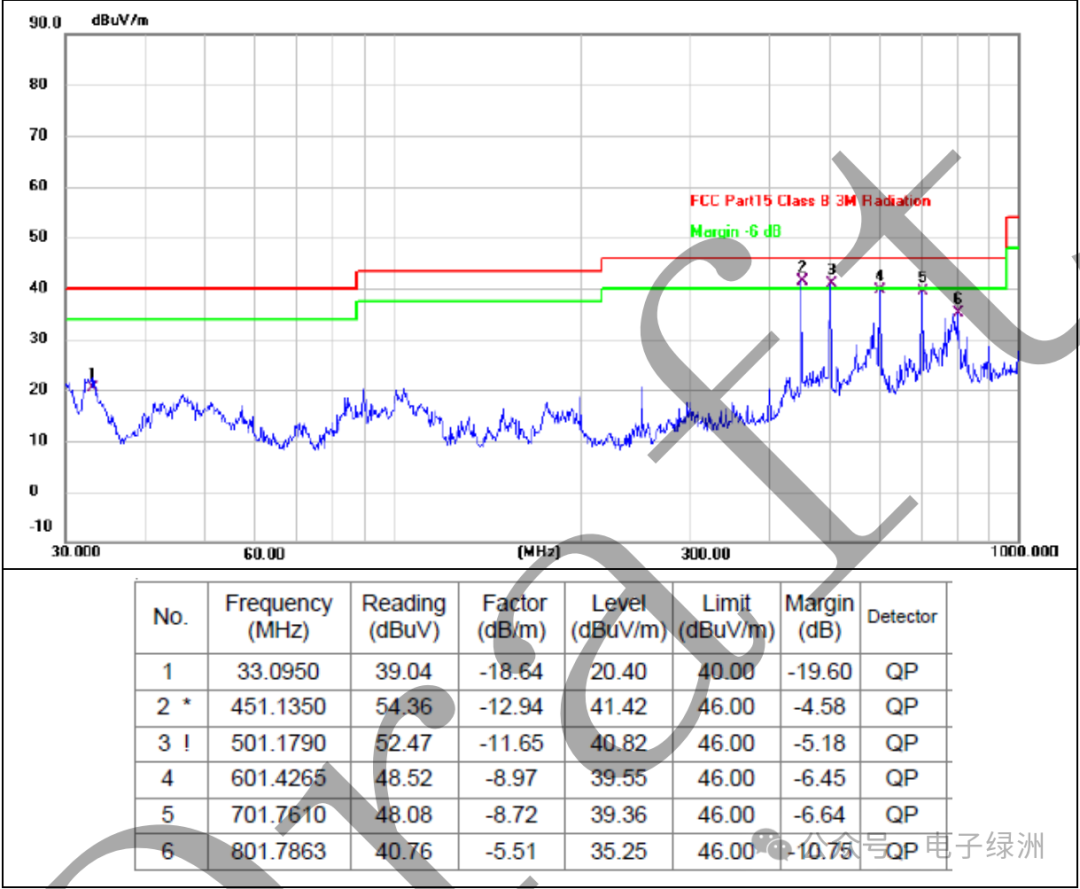

整改后测试数据PASS：
四、总结
1、在电子产品设计中，不管要不要认证，在PCB Layout时，必须对时钟走线进行有效处理，如包地、完整参考平面。因为这个是不需要增加成本的（当然，如要扩大PCB板子面积，是另外一回事），及提高信号完整性。
2、有辐射要求的话，在时钟信号线上要预留串电阻并电容位置，以便调试。
3、FCC测试辐射时，有两种模式：整机正常工作的模式；WIFI定频发射的模式。
4、在clock上串磁珠并电容时，信号会有上下冲和斜率变缓，需要测试下信号完整性，不能影响功能和稳定性。
5、CE辐射限值Class B分为两段：30~230MHz；230~1000MHz；
6、FCC辐射限值Class B分为两段：30~88MHz；88~216MHz；216~960MHz；above 960MHz；
7、Class A是工业产品，限值高些（更容易过）；Class B是消费电子产品，限值低些。
