硬件学习之器件篇-稳压二极管

一、工作原理

1.1 齐纳二极管

稳压二极管，英文名称Zener diode，又叫齐纳二极管。利用PN结反向击穿状态，呈现极小的电阻，其电流可在很大范围内变化而电压基本不变的现象，起稳压作用。

稳压二极管的伏安特性曲线的正向特性和普通二极管差不多，反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向电流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。

1.2 齐纳击穿和雪崩击穿

1.2.1 齐纳击穿

齐纳击穿：PN结高掺杂，导致耗尽层宽度窄，根据电场强度计算公式E=U/d，耗尽层宽度窄d小。因此，不大的反向电压U就可以产生很大的电场强度E，强大的电场会直接作用在共价键上直接破坏共价键，使得价电子脱离共价键，成为自由电子，形成大电流。

齐纳击穿：直接破坏共价键，价电子脱离共价键，成为自由电子。高参杂E=U/d,d小。

稳压二极管是齐纳击穿，有负温度系数，也有正温度系数，具体看物料规格书。

1.2.2 雪崩击穿

雪崩击穿：PN结低掺杂，但若加上了高反向电压即U增大，仍会导致电场强度E（E=U/d）的增大，在大电场下，耗尽层的少子因受到大的电场力的作用而加速运动，会撞击共价键，使得共价键中的价电子脱离共价键成为自由电子，新生成的自由电子又加速运动，撞击更多的共价键，使得载流子雪崩式增加，反向电流增大，形成雪崩击穿。

对于齐纳击穿，温度升高时，半导体材料的禁带宽度（以硅为例）下降，势垒宽度随之下降，隧穿几率升高，从而导致有更多的载流子穿过势垒，因此击穿电压将会降低。

对于雪崩击穿，温度升高时，晶格散射作用增强，载流子的平均自由程减少，为满足击穿条件则需要一个更大的临界电场，因此会有一个更高的击穿电压。

齐纳击穿和雪崩击穿均为电击穿，电击穿是可逆的，只有在热击穿的情形下不可逆。

二、主要参数；

2.1、Izt稳定电流

指稳压管产生稳定电压时，通过该管的电流值。即典型工作电流，稳压结果刚好是典型值稳压Vzt。

2.2、Izk膝点(knee-point)电流

膝点电流，即拐点电流，也就是稳压的最小电流Izmin

2.3、Izm最大(max)工作电流

最大工作电流，也就是Izmax，超过该电流，管子有烧毁风险。

2.4、Vzt 稳定电压

指稳压管通过额定电流时，两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。规格书上都会标出稳定电压的最小值,典型值,最大值。

Vz：Zener voltage齐纳击穿；

稳压二极管的Forward Voltage at If=10mA的VF值通常是0.9V，比普通二极管正向导通电压要高。

2.5、Zzk动态电阻

指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般是工作电流愈大，动态电阻则愈小。

例如，2CW7C稳压管的工作电流为5mA时，Rz为18Ω;工作电流为10mA时，Rz为8Ω;工作电流为20mA时，Rz为2Ω ；工作电流 > 20mA，则基本维持此数值。

2.6、电压温度系数

是说明稳定电压值受温度影响的参数。例如2CW58稳压管的Ctv是+0.07%/°C，即温度每升高1°C，其稳压值将升高

0.07%，是正温度系数。BZT52系列的稳压二极管有负温度系数和正温度系数，其规格书参数有typical temperature coefficient值。

2.7、反向漏电流

指稳压二极管在规定的反向电压下产生的漏电流。

一般电压还没到标称的稳定电压时, 漏电流就是uA级的了，比如3.2V的稳压管，在1V时的漏电流为1uA，在3V时稳压稳压电流可

能100uA以上了。

2.8、Pd额定功率power dissipation

与芯片的允许温升有关。通常规格书给出的是不同条件下的功耗，再根据稳压值，可计算出对应的最大电流。在使用时，电压值

和电流值的乘积不能超过Pd额定功率。

Maximum Continuous Power Derating最大功率降额使用，有的规格书标的是75°（正常时按照75度来标的），有的标的是25°，

具体设计时需要注意。

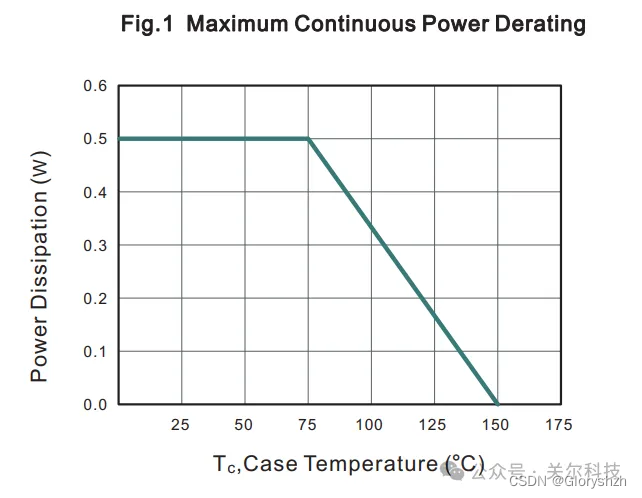

温度为75度：

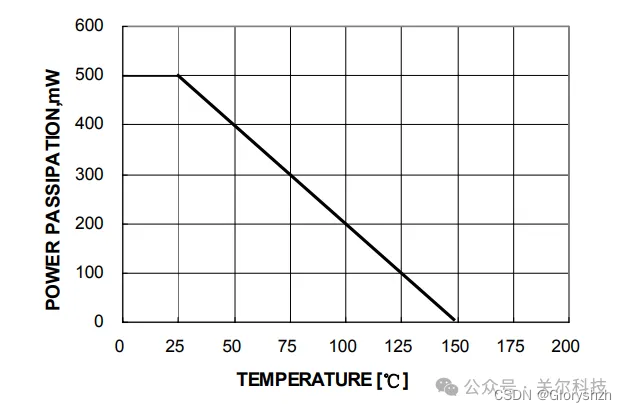

温度为25度：

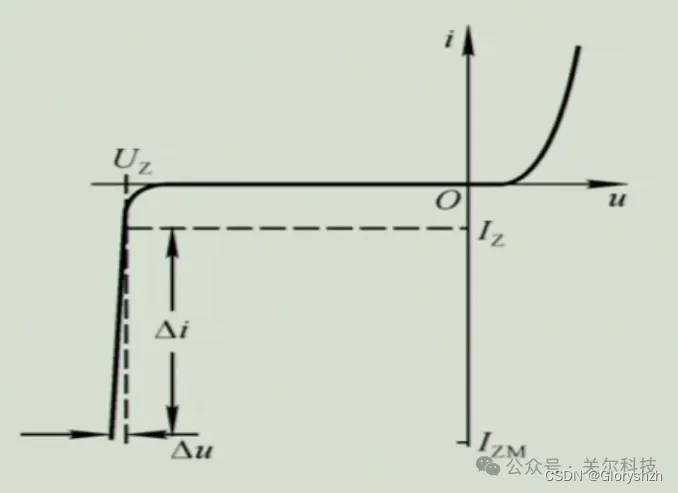

稳压二极管的伏安特性曲线：

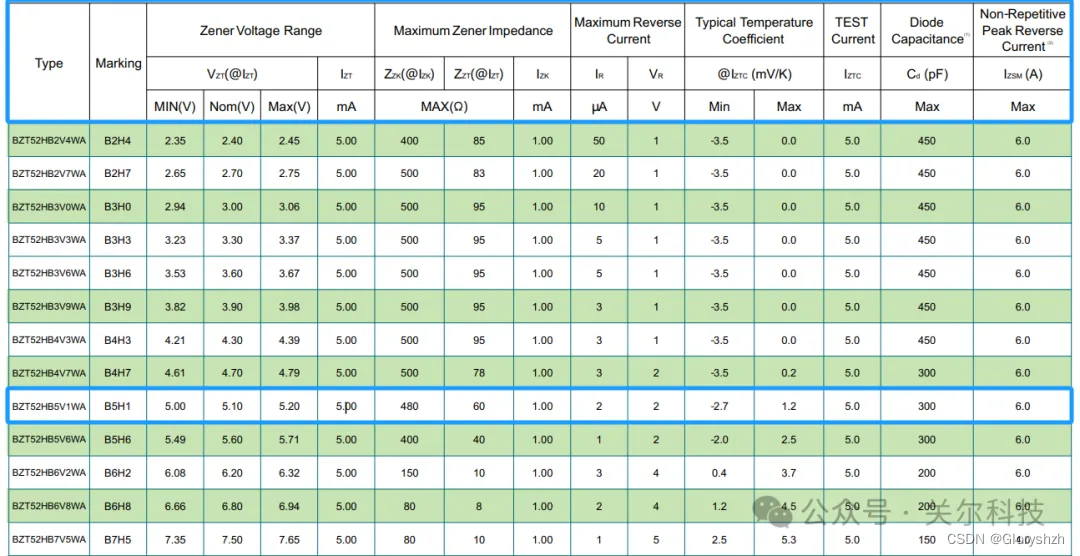

稳压二极管参数：

三、设计注意项；

1、不同型号稳压管的漏电流值不一样，有的电路设计种要考虑漏电流的影响。

2、稳压管可以串联使用，增加不同的稳压值，要注意稳压电流在串联管上都可以稳压。

3、一般稳压管不并联使用，因为并联后，稳压值是由最小值决定的。

4、注意串联限流电阻值的大小，使得电流满足Izt稳定电流。稳压管的动态电阻是随工作电流变化的，工作电流越大，动态电阻越小。

5、稳压二极管有正温度系数和负温度系数，可从规格书查看，一般温度影响较小。

四、失效分析

稳压二极管会因为机械应力、工艺缺陷等损坏，当然这不是设计电路的问题，是外部因素引起的。设计应用电路上稳压二极管的损坏主要是过流导致的，使其超出额定功率。另外，一般不会因为过压导致损坏。
