in sensor zoom 片上数码变焦简介

1.原理和优势：

首先，让我们回顾一下传统的数码变焦。传统方法是在镜组等效焦距不变的情况下，通过裁剪画面中央的像素来实现“变焦”。这种方法的效果其实与拍摄全像素图像后进行裁剪相同，通常会导致图像质量下降。在早期实现中，传感器通常会输出全像素图像，然后在后期进行裁剪，这显然对算力是一种浪费。

in sensor zoom是一种在图像传感器级别实现的数码变焦技术，它通过直接在传感器上裁切和处理像素数据，而不是在后期的图像信号处理阶段进行。

in sensor zoom的出现改变了这种情况。在用户进行数码变焦时，传感器只读取中央部分的像素数据，而不是全像素读取。这种方法不仅提高了处理效率，还减少了不必要的数据传输和处理，从而降低了功耗。

对于高分辨率传感器，如5000万像素的传感器，理想的数码变焦应该基于全像素裁剪，而不是低分辨率（binning）模式的裁剪。然而，许多手机仍然基于低分辨率模式进行裁剪，这主要是因为传感器不支持片上remosaic。

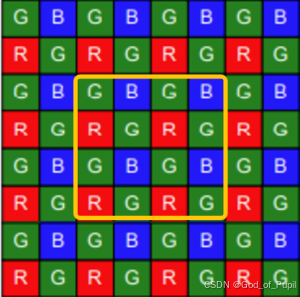

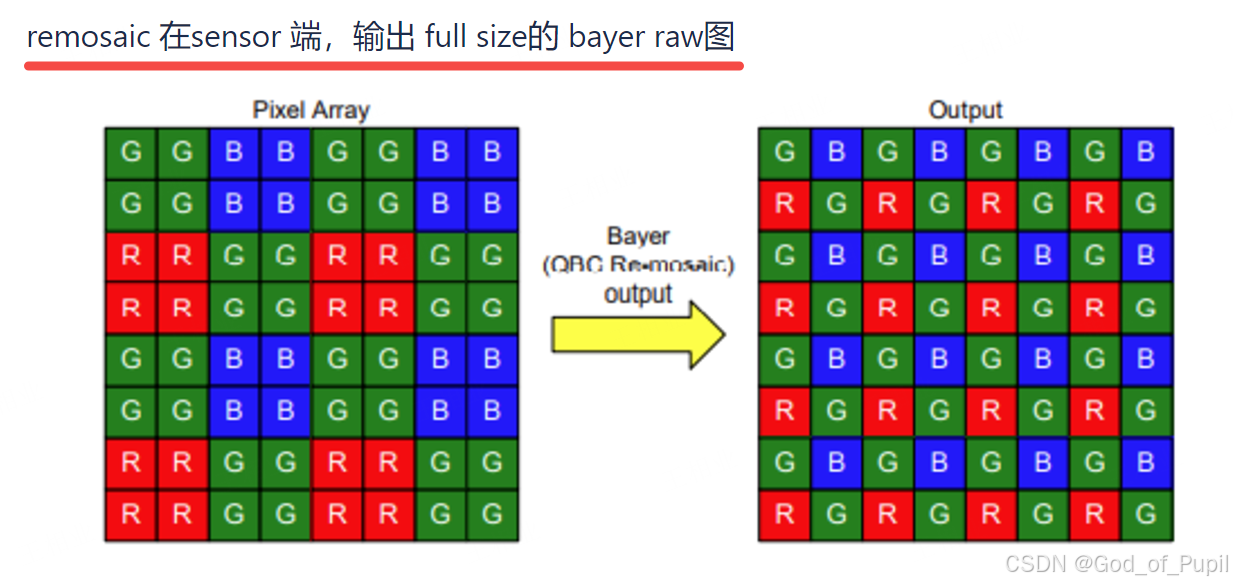

软件remosaic：

1.

2.

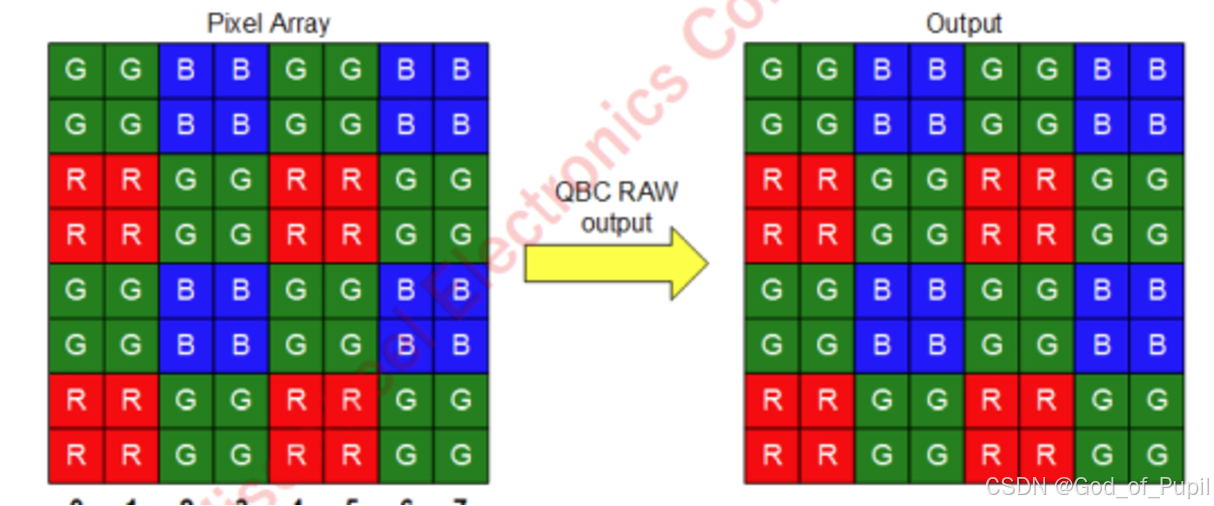

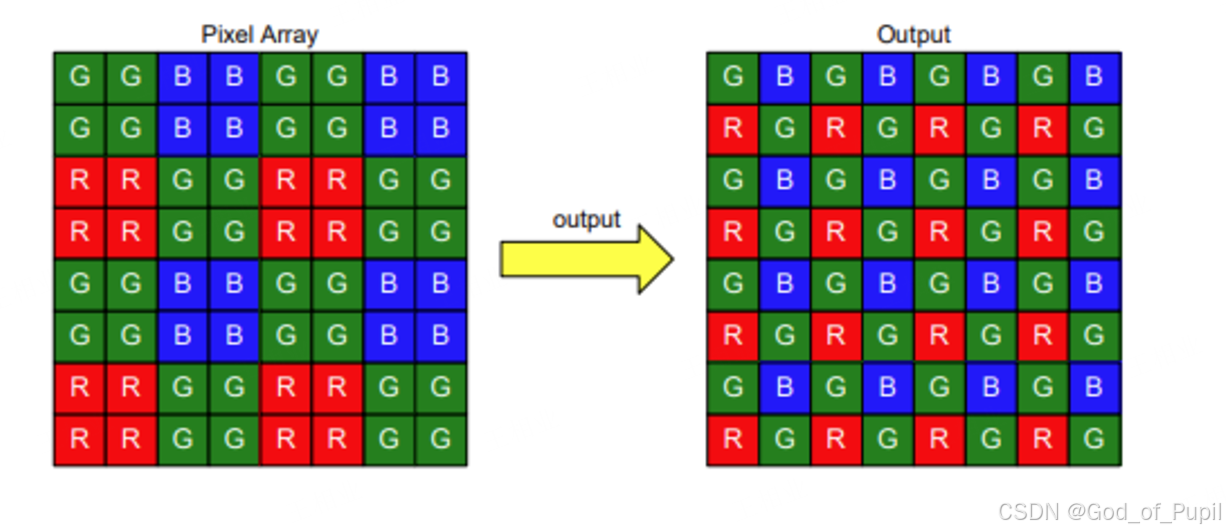

硬件remosaic：

in-sensor zoom的优势在于其高效性和节能性。它允许传感器只读取必要的像素区域，从而减少数据处理量，提高处理速度。此外，in sensor zoom还可以与其他算法结合，进一步增强图像细节和清晰度。这使得在某些情况下，数码变焦的图像质量甚至优于全像素输出再裁切。

缺点：

1.fullsize的setting暗态下噪点比binning size严重的多。

2.由于FMC的导入,冷、热启动性能会受到寄存器增多的影响，启动时间增加100ms+。

3.ISZ无法叠加预览类有帧延迟的算法,这会导致ISZ重新计算的crop,应用在算法延迟输出的图像上,导致跳帧现象。目前已知美颜和视频夜景存在帧延迟。

2.实现过程：

in sensor zoom的实现过程是seamless switch到sensor的full crop setting（full size的setting直接在sensor端进行了crop）达到画质约等于同等倍率的光学变焦镜头的效果。

但由于是非binning模式，故暗态下噪点会很明显。

具体设计流程：

1. 初始化阶段：

   • 在 PipelineModelImpl::querySeamlessSwitchStaticInfo 函数中，系统首先确定 isSeamlessSwitchSupported 和 seamlessSwitchSensorModes 的值。这些值决定了平台是否支持无缝切换。

2. 配置评估阶段：

   • evaluateSeamlessSwitchConfiguration 函数根据前面确定的值判断平台的无缝切换支持情况。通过 SENSOR_CMD_GET_SENSOR_CROP_WIN_INFO 获取相关模式的信息，判断是 binning size、crop scene 还是 full scene，并填充 SeamlessSwitchFeatureSetting 数据。

3. 默认设置阶段：

   • makePolicy_Configuration_SensorSetting_4Cell 函数中设定默认的传感器设置。

4. 硬件设置阶段：

   • 在 configP1HwSetting 函数中，根据 SeamlessSwitchFeatureSetting 的数据决定 IMGO 的大小。根据不同的场景（fullScene 和 cropScene），申请或使用不同的 buffer。

5. 管道上下文准备阶段：

   • PipelineContextBuilder.cpp 中准备提供给 P1Node 的配置参数，特别是与无缝切换相关的设置，然后传递给 P1Node。

6. 传感器配置阶段：

   • 在 P1NodeImp::sensorConfig 中，根据无缝切换的情况配置传感器。

7. 特性设置评估阶段：

   • FeatureSettingPolicy::evaluateSeamlessSwitchSetting 根据当前的 zoom ratio 判断是否需要进行 ISZ 切换，并更新相关的元数据。

8. 元数据更新阶段：

   • 执行 updateSeamlessSwitchRelatedMetadata 和 updateSeamlessSwitchCrop 函数，更新 P2 crop 相关的元数据。

9. 动作创建和队列运行阶段：

   • runQueue 调用 createAction，根据应用和 HAL 的元数据更新变量，然后执行 preConfigPipe 完成管道配置。

10. 元数据解析阶段：

    • 在 parseMeta 中获取无缝切换请求的值，并根据条件更新相关参数。

11. 请求设置阶段：

    • setRequest 函数中发送无缝切换触发命令给 Hal3A，更新 AE 设定。

12. 传感器模式设置阶段：

    • setNormal 函数中根据条件设置目标传感器模式，并暂停和恢复相关的管道。

13. 辅助管理和线程处理阶段：

    • AFAssistMgr::sensrModeFastSwitch 异步线程重新配置 PD。

14. 3A处理完成阶段：

    • 在 3A 线程完成后，hardwareOps_enque 调用 seamlessCheck 函数，确保所有操作同步完成后，进行传感器设置切换。
