1 引言

台风，这一自然界中极具破坏力的天气现象，是热带气旋的一种强烈形式，主要在热带或亚热带海域生成。当海洋表面的水温超过26.5摄氏度，且大气中的水汽充足、垂直风切变较小时，便为台风的孕育提供了理想的条件。台风的形成起始于一个微弱的热带扰动，随着周围环境能量的输入，这个扰动逐渐增强，旋转加速，中心气压下降，形成一个巨大的旋转风暴系统。

台风登陆时，会带来狂风、暴雨、洪水和风暴潮等灾害，对沿海地区的基础设施、农业生产、居民生活乃至生命安全构成严重威胁。强风可以摧毁建筑物，拔起树木，影响交通；暴雨则易引发洪水，淹没低洼地带；风暴潮则能推高海水，造成海水倒灌，对海岸线造成侵蚀。因此，台风预警和防御工作至关重要，包括提前疏散沿海居民、关闭危险区域、加强堤防和排水系统等措施，以减轻台风带来的损失。

2018年第22号台风“山竹” - 实时路径可视化

以2018年的第22号台风—山竹（英语：Super Typhoon Mangkhut）为例，最开始形成时只是热带扰动，一步一步升级为热带低压、热带风暴，并最终形成为超强台风，并于广东台山海宴镇登陆，造成了巨大的人员财产损失。据 百度百科 资料，截至2018年9月18日17时，台风“山竹”已造成广东、广西、海南、湖南、贵州5省(区)近300万人受灾，5人死亡，1人失踪，160.1万人紧急避险转移和安置。

超强台风—山竹的发展过程

• 2018年9月4日：一个低压区在国际换日线以西海域形成，美国海军研究实验室给予热带扰动编号99W。
• 2018年9月7日：上午8时，日本气象厅将其升格为热带低压，并在同日下午12时05分对其发布烈风警报；晚间9时15分，日本气象厅将其升格为热带风暴，给予国际编号1822，并命名为“山竹”。
• 2018年9月8日：凌晨5时和晚上8时，联合台风警报中心和中国国家气象中心分别将其升格为热带风暴。
• 2018年9月11日：中国国家气象中心和韩国气象厅率先将其升格为超强台风。

山竹 9月11日风云FY-4A卫星云图

• 2018年9月15日：凌晨1时40分，台风"山竹"从菲律宾北部登陆，接近中午时已经离开陆地，以每小时25公里速度吹向南海。

山竹 9月15日风云FY-4A卫星云图

• 2018年9月16日：17时，第22号台风“山竹”（强台风级）在广东台山海宴镇登陆，登陆时中心附近最大风力14级（45米/秒，相当于162公里/小时），中心最低气压955百帕。

山竹 9月16日风云FY-4A卫星云图

• 2018年9月17日：台风“山竹”已减弱为热带低压，到达广西百色市境内，强度继续减弱并远离广东省。

山竹 9月17日风云FY-4A卫星云图

---

2 课程简介

2018年的第22号台风“山竹”，威力远超在日本登陆的“飞燕”，中心最高风力可能超过17级，是同时期太平洋和大西洋上当之无愧的风王。

对于这种极端气候，本课程详细介绍了如何通过下载和处理风云4号（FY-4A）气象卫星云图数据和台风路径矢量数据，使用GeoScene Pro桌面端软件直观地对台风路径进行可视化，方便我们演示台风的运动轨迹及开展后续的科学研究工作。

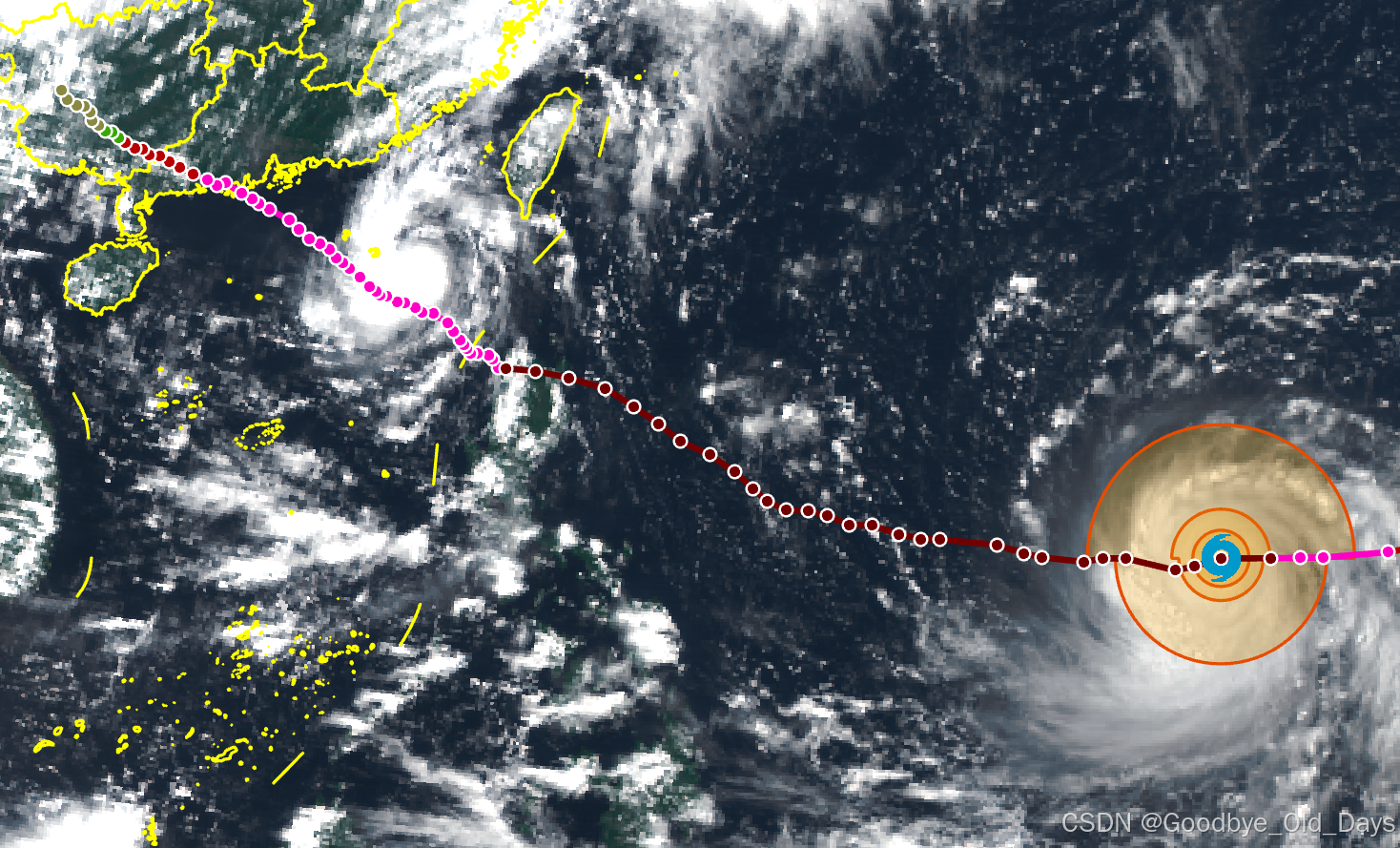

台风“山竹”路径动态模拟-2018年09月15日

---

3 软件及数据

3.1 软件及版本要求

桌面端GIS软件：GeoScene Pro （2.1及以上版本）

3.2 数据来源

3.2.1 风云4号（FY-4A）气象卫星

风云四号（FY-4A）气象卫星是我国第二代静止气象卫星。作为新一代静止轨道定量遥感气象卫星，卫星的辐射成像通道由FY-2G星的5个增加为14个，星上辐射定标精度0.5 K、灵敏度0.2 K、可见光空间分辨率0.5km，与欧美第三代静止轨道气象卫星水平相当，其数据稳定便于获取，同时成像质量好，有利于对于气象的观测。

先进的静止轨道辐射成像仪（Advanced Geostationary Radiation Imager，AGRI）是风云四号静止气象卫星的主要载荷之一，通过精密的双扫描镜机构实现精确和灵活的二维指向，可实现分钟级的区域快速扫描；采用离轴三反主光学系统，高频次获取超过14个波段的地球云图，并利用星上黑体进行高频次红外定标，以确保观测数据的精度。

先进的静止轨道辐射成像仪主要承担获取云图的任务，至少14个通道，是风云二号5通道的近三倍，在风云二号观测云、水汽、植被、地表的基础上，还具备了捕捉气溶胶、雪的能力，并且能清晰区分云的不同相态和高、中层水汽。相比于风云二号单一可见光通道的限制，风云四号首次制作出彩色卫星云图，最快1分钟生成一次区域观测图像。

风云系列卫星的数据可以从 风云卫星遥感数据服务网 下载。

本课程中使用FY-4A卫星AGRI成像仪全圆盘4KML1数据产品，格式为HDF。选择的时间范围为2018年9月10日-9月18日之间的数据。

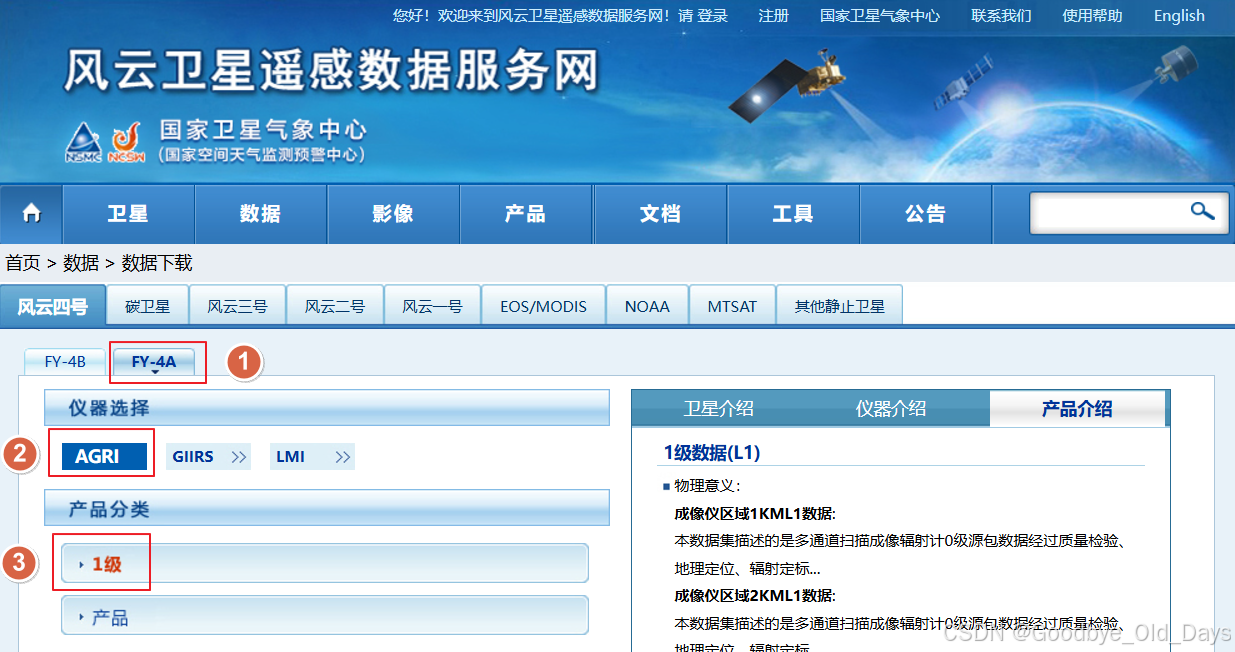

本课程使用的FY-4A AGRI L1级数据

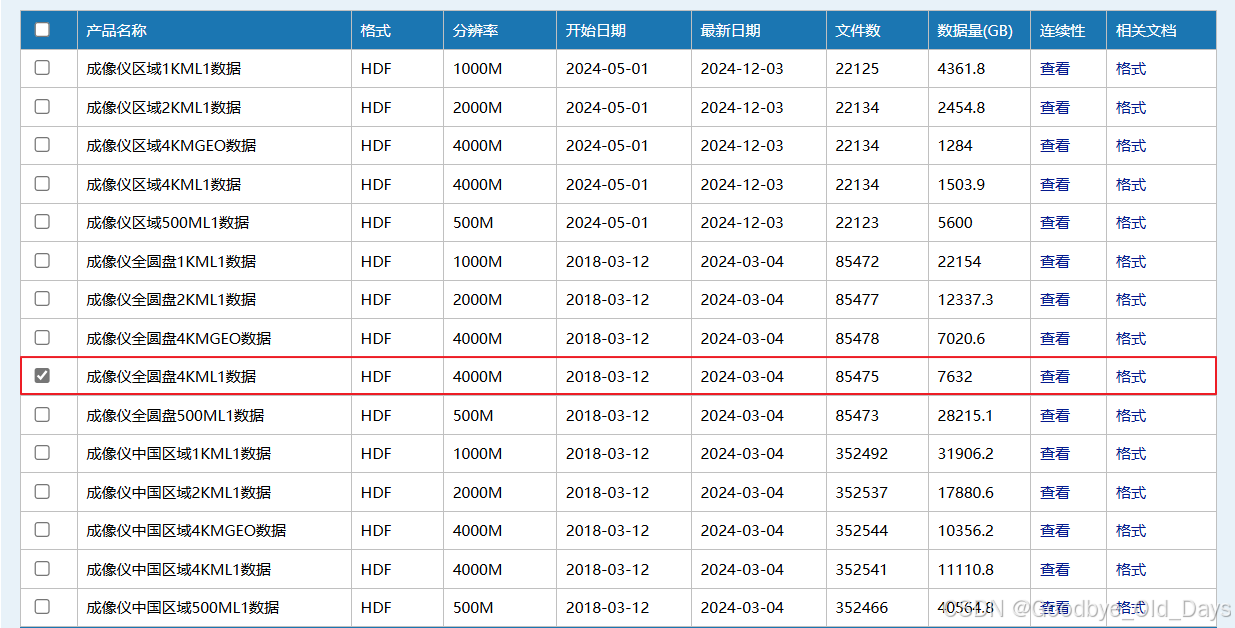

本课程使用的成像仪全圆盘4KML1数据

3.2.2 台风路径矢量数据
