鸿蒙开发板（Neptune）开发教程-环境搭建-编译-烧录

– OpenHarmony开发初体验，点亮鸿蒙世界第一颗led灯

Neptune简介

为了内容完整，也写了啰嗦的介绍，可看目录选读噢

开发板购买链接：点击

介绍特点

Neptune是 润和软件推出的支持HarmonyOS的物联网模组，该模组是一款超高性价比的支持Wi-Fi与蓝牙双模SoC模组

特点

  • 9.9元一块，最便宜的鸿蒙开发板
  • 支持鸿蒙系统
  • 支持标准的802.11 b/g/n协议，内置完整的TCP/IP协议栈
  • 集成蓝牙基带处理器，支持BT/BLE4.2协议
  • 内置2MBFlash存储器
  • 丰富的数字接口，内置QFlash、SPI、UART、GPIO、I2C、I2S、7816等
  • 强大的安全特性，支持多种硬件加解密算法，内置DSP、浮点运算单元和安全引擎，支持代码安全权限设置，支持固件加密存储、固件签名、安全调试、安全升级

Neptune是基于w800芯片的开发板，w800是基于C-SKY架构的物联网32位芯片。C-SKY是土生土长的由国人设计的CPU架构，有望被添加进LInux内核，成为Linux内核原生支持的CPU架构。

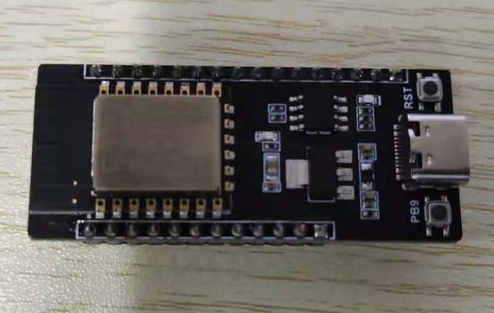

自拍照如下 —没错就是小巧玲珑
在这里插入图片描述

开发板参数

SoCWinnerMicro W800芯片 - 32位XT804处理器，工作频率240MHz，内置DSP、浮点运算单元与安全引擎
操作系统HarmonyOS、FreeRTOS
存储2MB Flash，288KB RAM
UART5路UART高速接口
ADC2路16比特SD-ADC，最高采样率1KHz
I2C1个I2C控制器
GPIO最多支持 18个GPIO
PWM5路PWM接口
I2S1路Duplex I2S控制器
Wi-Fi支持GB15629.11-2006，IEEE802.11 b/g/n，支持 Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS，支持 Station、Soft-AP、Soft-AP/Station 功能
Wi-Fi发射功率802.11b: 19±2 dBm (@DSSS 1Mbps) ，802.11g: 14±2 dBm (@OFDM 54Mbps) ，802.11n: 12±2dBm (@OFDM , MCS7，HT20)
Wi-Fi接收参数CCK, 1 Mbps : -93dBmCCK, 11 Mbps: -87dBmOFDM, 54 Mbps:-73dBmHT20, MCS7: -71dBm
BT集成蓝牙基带处理器/协议处理器，支持 BT/BLE 双模工作模式，支持BT/BLE4.2 协议
蓝牙发射功率BLE功率控制范围：-1012dBm，典型值6dBmBT功率控制范围：-108dBm，典型值0dBm
蓝牙接收参数BLE灵敏度：-94 dBm@30.8% PER ，BT灵敏度：-88 dBm@0.01% BER
电源管理支持Wi-Fi节能模式功耗管理，支持工作、睡眠、待机、关机工作模式
安全特性硬件加密模块：RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器
功耗 (典型值)持续发射：240mA@11b 1Mbps，持续接收：95mA
供电范围供电电压3.0V ~ 3.6V，供电电流 >300mA

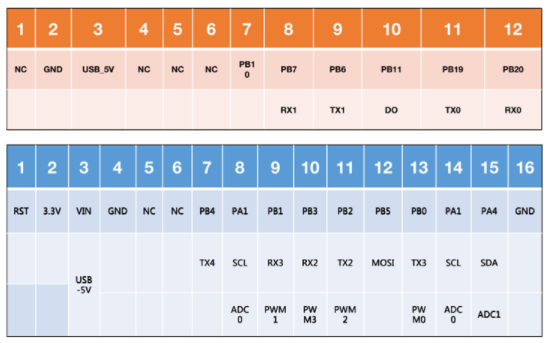

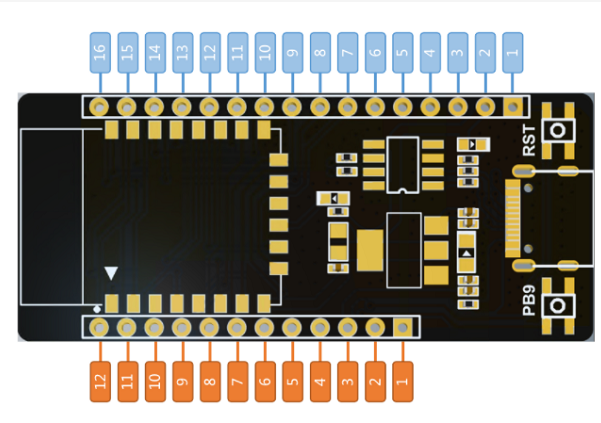

引脚 说明

在这里插入图片描述
在这里插入图片描述

开发环境搭建

linux编译环境搭建

  • 如果你不想自己配置linux环境，偷偷懒，想直接进行鸿蒙的开发
    这里有已经配置好的可以直接用的linux镜像：链接https://download.csdn.net/download/GuanFuXinCSDN/21114637
    使用该镜像，可以直接跳到windows烧录环境

  • 如果你想直接烧录开发板体验一下
    已经编译好的鸿蒙镜像文件：链接https://download.csdn.net/download/GuanFuXinCSDN/21113808
    使用该文件可直接跳到烧录内容

想学习环境搭建的看官，看过来↓↓↓↓↓↓

  • 下载编译工具链
  1. 下载 Neptune 编译工具链 csky-abiv2-elf-gcc:

工具包名：csky-elfabiv2-tools-x86_64-minilibc-xxxxx.tar.gz
(这里的xxxxx是具体数字，请自行改正，并与下面命令的xxxxx一致)
下载地址：https://occ.t-head.cn/community/download
下载完成后将工具包拷贝到相应的目录下，如/opt
解压后，配置环境变量

操作命令：

#xxxxx是与下载的包的数字一致
#复制到opt目录
cp csky-elfabiv2-tools-x86_64-minilibc-xxxxx.tar.gz /opt
#解压
tar xzvf csky-elfabiv2-tools-x86_64-minilibc-xxxxx.tar.gz
#配置环境变量，在~/.bashrc文件的最后一行添加
sudo vi ~/.bashrc
#然后在打开的文件最后一行输入，注意不要删除文件原本的内容，最后一个fi容易被误删（我没有）
export PATH=/opt/bin:$PATH
#退出vi
  1. 下载gn包，ninja包，LLVM包，hc-gen 包:

操作命令：

#逐行输入
URL_PREFIX=https://repo.huaweicloud.com/harmonyos/compiler
wget $URL_PREFIX/gn/1523/linux/gn.1523.tar
wget $URL_PREFIX/ninja/1.9.0/linux/ninja.1.9.0.tar
wget $URL_PREFIX/clang/9.0.0-34042/linux/llvm-linux-9.0.0-34042.tar
wget $URL_PREFIX/hc-gen/0.65/linux/hc-gen-0.65-linux.tar
  1. 解压 gn包，ninja包，LLVM包，hc-gen 包:

操作命令：

#逐行输入
tar -C ~/ -xvf gn.1523.tar
tar -C ~/ -xvf ninja.1.9.0.tar
tar -C ~/ -xvf llvm-linux-9.0.0-34042.tar
tar -C ~/ -xvf hc-gen-0.65-linux.tar
  1. 配置环境变量
    向 ~/.bashrc 中追加 gn包，ninja包，LLVM包，hc-gen 包 路径配置:
#方法一：
#输入以下第一行，进入输入功能，然后逐行输入（需要回车），直到输入EOF（回车）退出输入
cat <<EOF >> ~/.bashrc
export PATH=~/gn:\$PATH
export PATH=~/ninja:\$PATH
export PATH=~/llvm/bin:\$PATH
export PATH=~/hc-gen:\$PATH
export PATH=~/.local/bin:\$PATH
EOF


方法二：
#配置环境变量，在~/.bashrc文件的上次输入的后面添加
sudo vi ~/.bashrc
#然后在打开的文件的上次输入的后面添加输入，注意不要删除文件原本的内容
export PATH=~/gn:\$PATH
export PATH=~/ninja:\$PATH
export PATH=~/llvm/bin:\$PATH
export PATH=~/hc-gen:\$PATH
export PATH=~/.local/bin:\$PATH
#退出vi
  1. 生效环境变量

输入命令

source ~/.bashrc
python环境安装
＃安装python和pip，并创建链接，
apt-get install -y --no-install-recommends python3 python3-distutils python3-pip　&& ln -s /usr/bin/python3 /usr/bin/python

注意如果之前系统内同时存在python2与python3，创建链接时可能出错，解决方法如下

#本步骤为报错解决，不报错可跳过
#逐行输入
ll `which python`
rm /usr/bin/python
ln -s python3 /usr/bin/python
#按ctrl+c 退出
hpm环境安装

需要先安装Node.js，

#下载nodejs
wget https://nodejs.org/dist/v14.15.1/node-v14.15.1-linux-x64.tar.xz
#解压
tar xvJf node-v14.15.1-linux-x64.tar.xz
#移动
sudo mv node-v14.15.1-linux-x64  /usr/local/node-v14
#设置全局变量
sudo ln -s /usr/local/node-v14/bin/node /bin/node
sudo ln -s /usr/local/node-v14/bin/npm /bin/npm

如果报错文件存在：
ln: failed to create symbolic link ‘/bin/node’: File exists

#本步骤为报错解决，不报错可跳过
#node文件存在的方法
# 修改软连接
sudo ln -snf /usr/local/node-v14/bin/node  /bin/node
# 检查是否正确
ls -l  /bin/node
结果：lrwxrwxrwx 1 root root 28 Dec 12 20:54 /bin/node -> /usr/local/node-v14/bin/node

#npm文件存在的方法
sudo ln -snf /usr/local/node-v14/bin/npm  /bin/npm
# 检查是否正确
ls -l  /bin/npm

配置环境变量

#配置环境变量，在~/.bashrc文件的上次输入的后面添加
sudo vi /etc/profile
# 添加路径输入以下一行，如果原来有node的配置，修改成/usr/local/node-v14/bin即可)
export PATH=/usr/local/node-v14/bin:$PATH

#退出vi后，启动环境变量
source /etc/profile

检测是否安装成功

node -v
npm -v

两个都没有报错，且成功显示版本，说明已经成功

Node.js 版本要求 ：12.13.0+
npm 版本要求 ：6.14.4+

安装hpm

# 修改为淘宝镜像，否则太慢了，会报错
npm config set registry https://registry.npm.taobao.org
sudo npm install-g@ohos/hpm-cli
ln -s /root/node-v12.14.0 /bin/hpm

检测是否安装成功

hpm-V
#注意是大v，成功显示版本，说明已经成功

注意

  1. 如果安装失败，请卸载或者删除hpm相关文件，再重新安装
    hpm相关文件在node安装目录下

  2. 请用管理员权限安装

windows烧录环境

烧录工具

工具包名：SecureCRSecureFXPortable.tar
下载：https://gitee.com/hihopeorg/neptune_docs

源码下载

方法一，使用git下载源码
命令如下：

#创建文件夹，并移动
mkdir -p ~/harmonyos/neptune && cd ~/harmonyos/neptune
#如果未安装git，执行下一步，如果已经安装跳过这步
sudo apt install git #下载git工具
# 开始前需要配置`user.name`和`user.email`，如果没有配置，使用如下命令进行配置，如果配置了，请跳过
#这里的 “yourname”，是用于注册的用户名，可自己写一个
git config --global user.name “yourname”
#是注册邮箱，填个人邮箱
git config --global user.email “your-email-address”
#下载源码
git clone https://gitee.com/hihopeorg/Neptune-HarmonyOS-IOT.git

方法二，使用hpm获得源码

#创建存放代码目录，并进入
mkdir harmony
cd harmony
#初始化
hpm init -t dist
#继承发行版
hpm install @hihope/neptune_iot
#hpm install ‘你的开发板相对于的名称’
#下载代码成功，该目录下出现对应源码目录

编译源码

方法一，使用git获得的代码编译

#先进入源码文件夹,可能目录和我不太一样，主要就是进入刚刚下载的文件夹内
#会看到build.py文件即可
cd ~/harmonyos/neptune/Neptune-HarmonyOS-IOT
#编译命令
python build.py w800

方法二，使用hpm获得的代码编译

#在方法二的目录下
hpm dist

编译成功后，编译文件在源码的 ./out 目录下 w800.img 即为需要烧录给开发板的镜像。

烧录

linux编译成功的镜像文件，需要转移到windows可使用方法：1使用u盘转移，2将linux文件目录网络映射到windows
具体方法，稍后更新，请关注我的主页

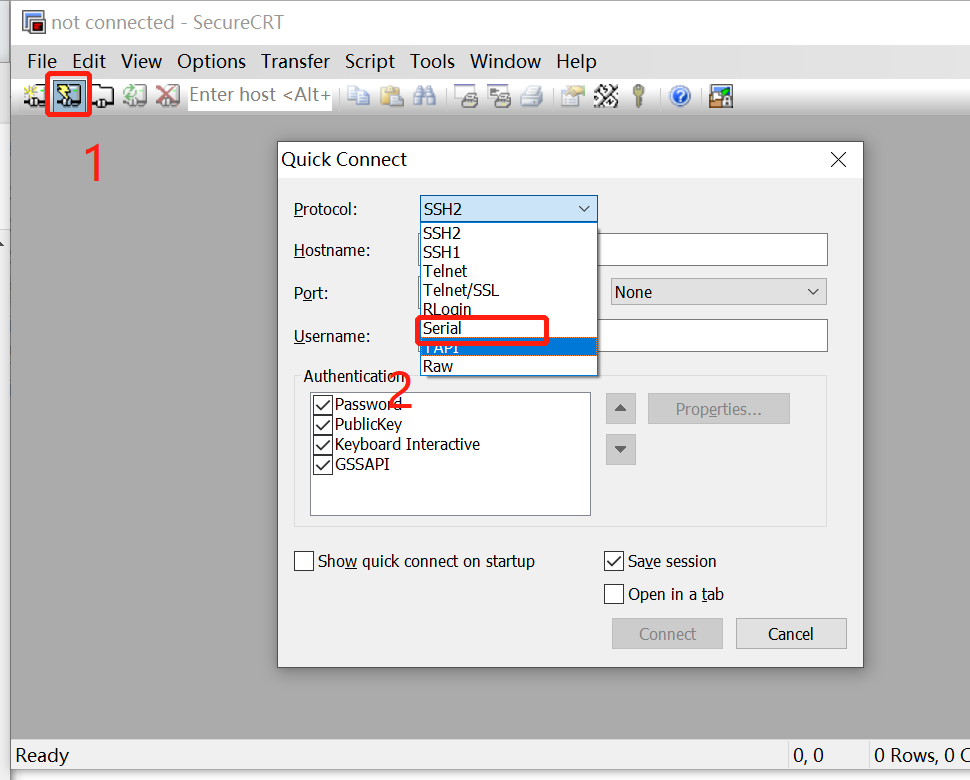

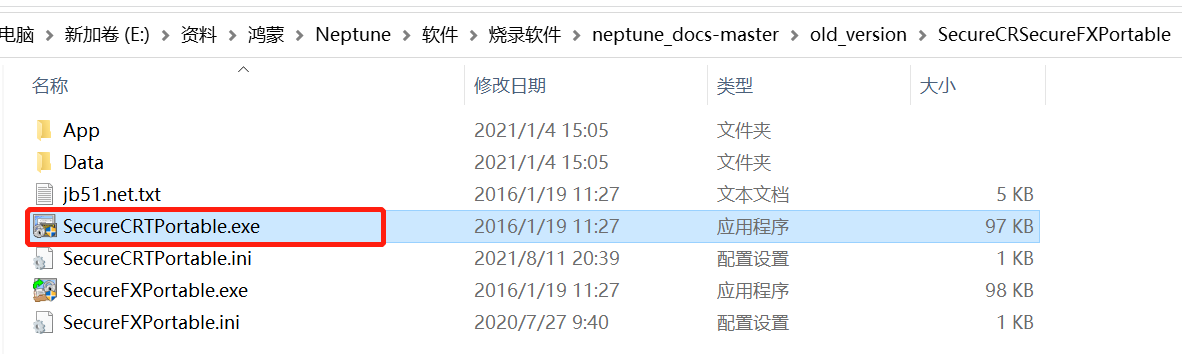

烧录软件路径：：neptune_docs-master\old_version\SecureCRSecureFXPortable
在这里插入图片描述

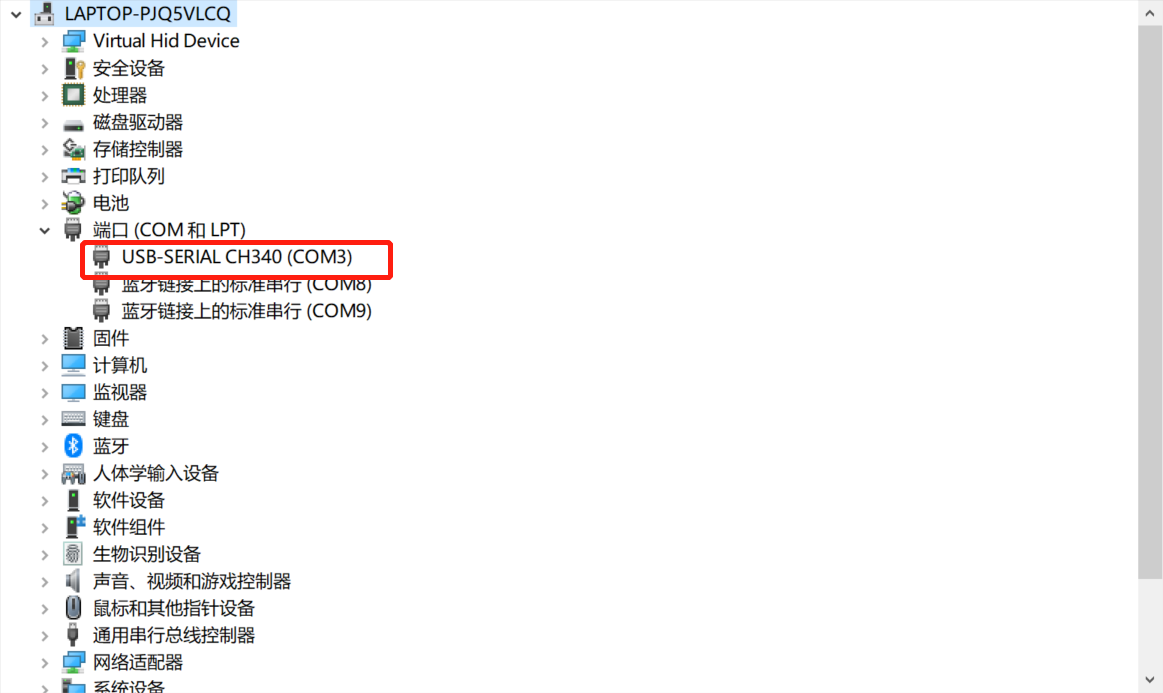

首先开发板连接电脑，右击‘我的电脑’—>属性---->设备管理—>端口
查看设备的串口号，我这里是com3，不同电脑可能不一样
在这里插入图片描述

在这里插入图片描述

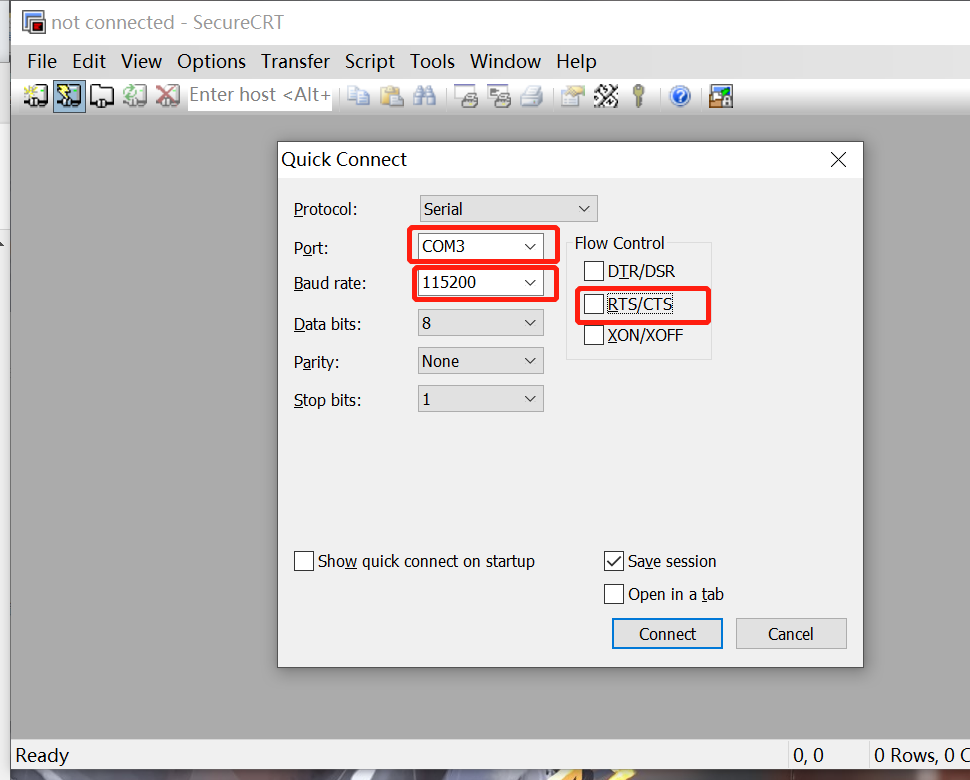

选择上一步得到的串口号，选择波特率为：115200（目前只能支持这个），取消RTS/CTS的勾选

点击connect
在这里插入图片描述
成功打开串口后
需要让开发板进入烧录模式：
在电脑端按住键盘的‘ESC’，开发板按下‘RST’键，先松开‘RST’键再松开键盘的‘ESC’，当工具界面出现ccccc，即成功进入烧录模式
选择镜像文件进行烧录：
点击软件的 Transfer ----> Send Xmodem
在这里插入图片描述

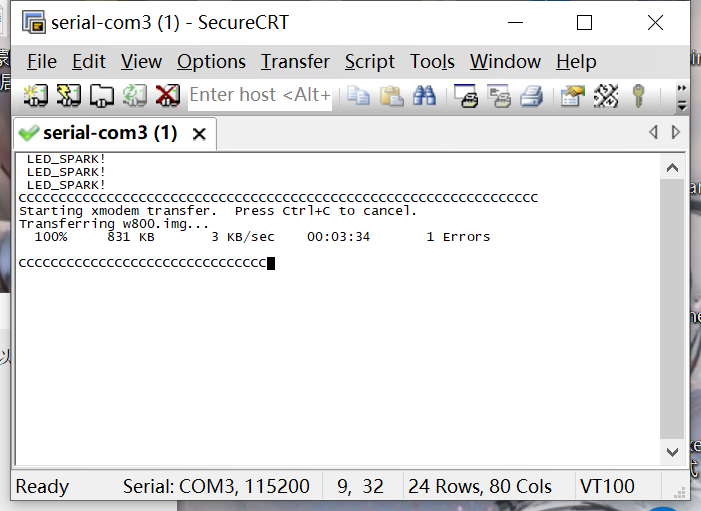

烧录成功，按RST重启开发板即可
在这里插入图片描述

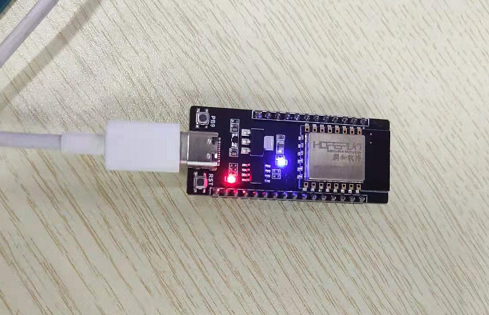

恭喜点亮鸿蒙世界的第一颗灯
在这里插入图片描述

感谢客官的阅读，有错误请大佬批评指正，有报错可评论告知，随时更新踩坑
持续更新鸿蒙学习笔记，关注不错过
