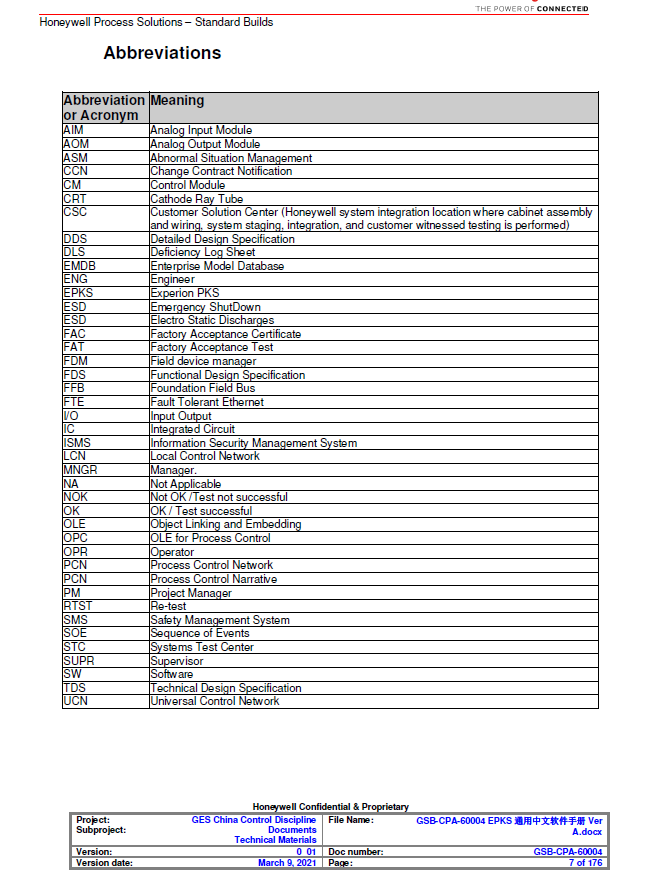

1 介绍

本文档根据Honeywell 标准手册的内容进行整理、精简，旨在为HoneywellGES China Junior 工程师内部学习使用，在实际操作过程中应以Honeywell Pdf Collection 为直接依据，并根据现场情况酌情使用本文档的全部或部分内容。

本手册不要分发给任何第三方。

2 Control Builder组件

2.1 基础概念

2.1.1 概述

与任何一种新兴技术一样，Experion 系统也催生了一系列的新词汇、以及为一些旧词汇加入了新的意义，以便说明该系统的独特特性。在大多数情况下，这些词汇将形式和内容与功能清楚地联系在一起，这样，您就可以直观地了解其含义。

本节将对Control Builder 的相关词汇的一些基础概念进行介绍。

• 功能块（FB）
• 控制执行环境（CEE）
• 容器块
• 自立块

2.1.2 用于构建过程控制操作的块

如果我们必须要使用一个词汇来对Experion 的Control Builder 的应用程序进行总结，这个词汇是功能块（Function Block）。本质上，一个功能块是一个可执行的软件对象；这个对象可以执行一个特定的任何。 Control Builder 带有功能块的库，通过这些库，您可以以图形的形式构建您的过程所需的确切的控制操作。

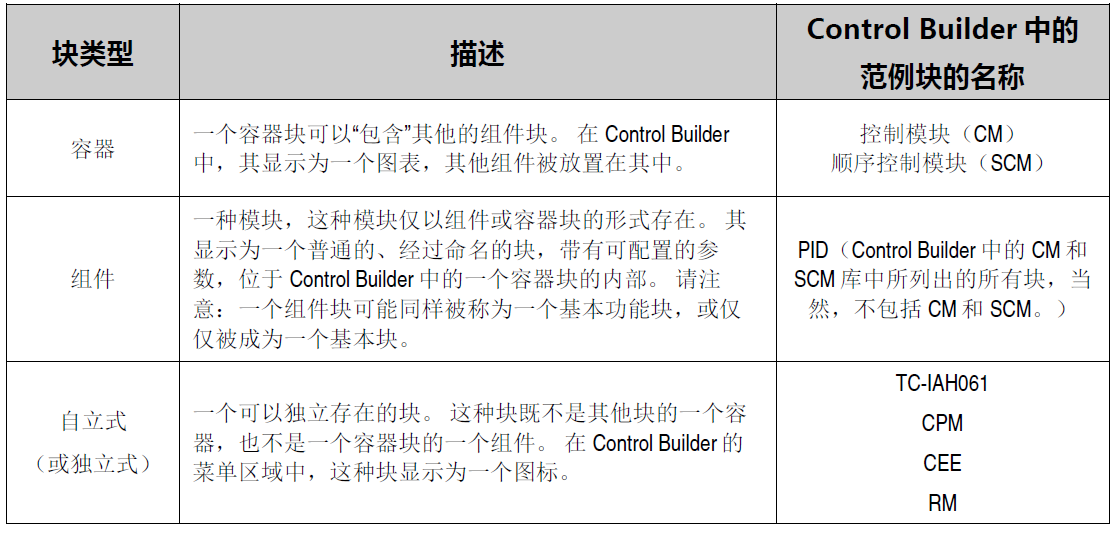

一共有三种主要类型的块，下表中列出了这三种块。

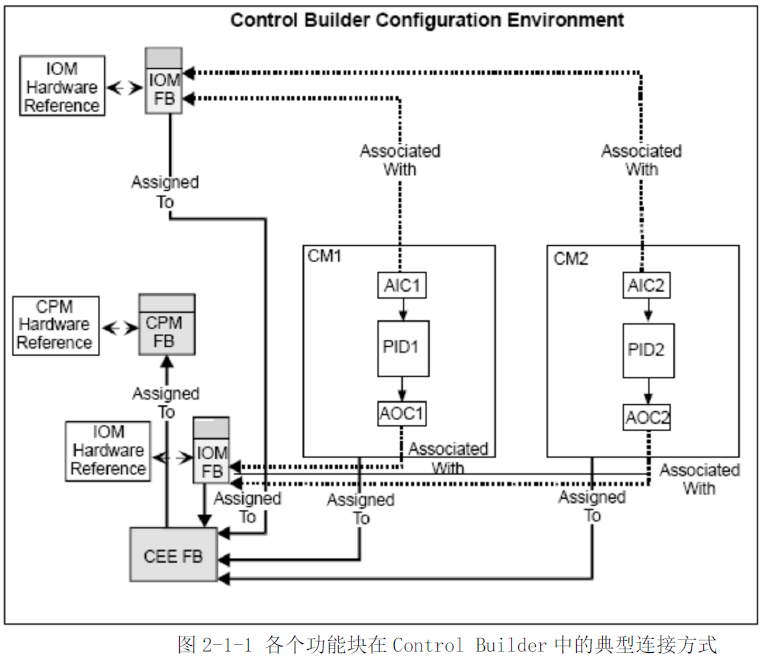

在本文件中，我们将“功能块”用作一个一般性的词汇，用于表示上文中列出的所有三种类型的块。当您开始使用Control Builder 应用程序以后，您将会很容易地将各个功能块的类型和其用于表示这些功能块的图形标志联系起来。下面的示意图中给出一个块的框图，其中说明了各个功能块在Control Builder 配置环境中一般是如何连接在一起的。

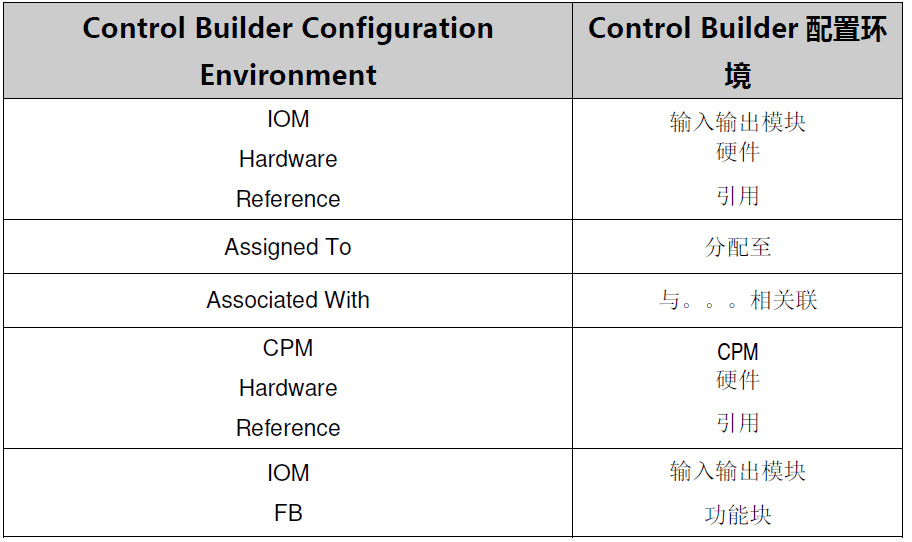

2.1.3 命名规则 – 非独立与独立

如其它计算机应用程序一样，Control Builder 使用一套命名机制来单独识别系统信息。通常，Control Builder 指定功能块的缺省名称，用户可以进行组态修改。我们通常将功能块的名称叫做他的点名。

EPKS 系统对所有组件的名称视为非独立名称，而自立式的模块名称为独立名称。

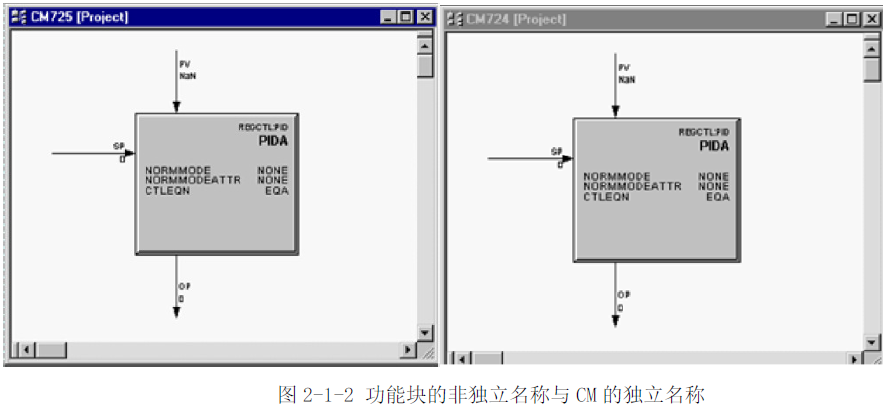

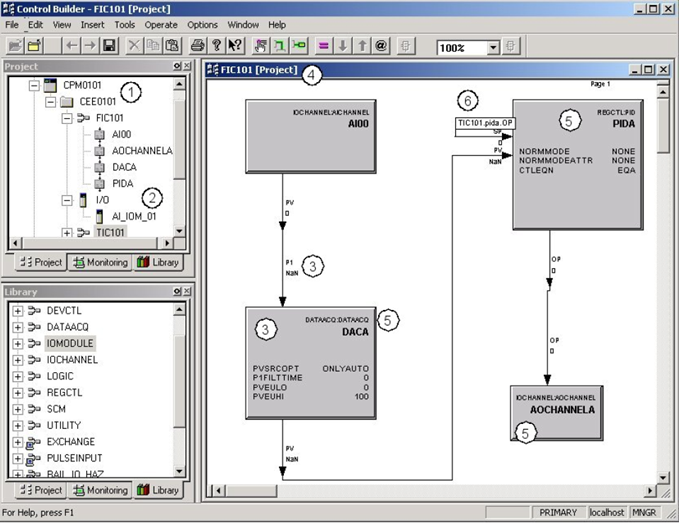

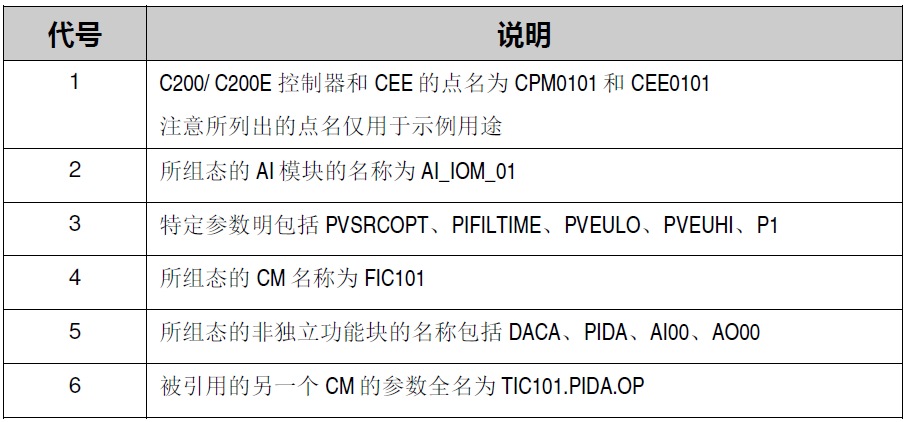

非独立名称的功能块只有在他的容器内需要有唯一点名，也就是说在不同的容器内功能块的名称可以相同。比如有两个CM 名称分别为CM724 和CM725，它们内部的PID 模块都可以命名为PIDA，如下图所示。这里点名PIDA 就是非独立点名；CM 的名称CM724 或CM724 是独立名称，在整个系统范围内被识别。
