Honeywell EPKS通用中文操作手册

Document Name Honeywell EPKS通用中文操作手册
Version 0_01
Status Approved
Date March 21, 2022
Subject Technical Materials

免责声明
该文件包含霍尼韦尔专有信息。本文件所包含的信息仅用于所提交的目的，未经明确许可，不得复制、出版或向第三方披露本文件或其内容的任何部分。
虽然这些信息是善意提供的，并被认为是准确的，霍尼韦尔否认对适销性和适合某一目的的隐含保证，并且不做任何明示保证，除非可能在其与客户的书面协议中陈述。
在任何情况下，霍尼韦尔对任何人的任何直接、特殊或相应的损害负责。本文件所载资料及规格如有更改，恕不另行通知。

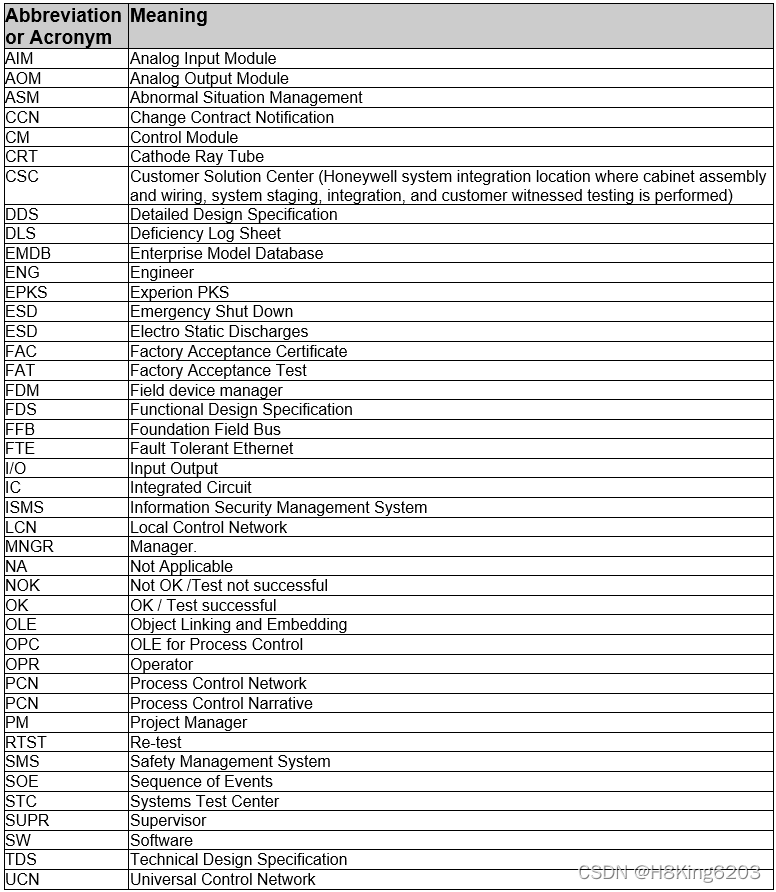

Abbreviation

1 介绍

本文档根据Honeywell标准手册的内容进行整理、精简，旨在为Honeywell GES China Junior工程师内部学习使用，在实际操作过程中应以Honeywell Pdf Collection为直接依据，并根据现场情况酌情使用本文档的全部或部分内容。

1.1 DCS简介

DCS系统采用霍尼韦尔的EPKS系统。EPKS系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。EPKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。

1.2 适用对象

所有参与霍尼韦尔过程控制系统操作人员。

2 操作导航及简介

2.1 登录操作站

为保证系统安全运行，普通操作员和管理员拥有不同的操作权限，登录过程：

• 启动操作站计算机
• 当出现欢迎来到Windows的对话框时，同时按下CTRL+ALT+Delete三个键
• 一个登陆Windows的对话框出现，提示你输入账户和密码（普通操作员或者管理员）
• Windows会自动启动Station，并连接到服务器。

注：普通操作员登录后，除了Station程序，无法启动、切换其他系统程序，若需切换至管理员可再同时按CTRL+ALT+Delete三个键，之后用管理员账号登录。

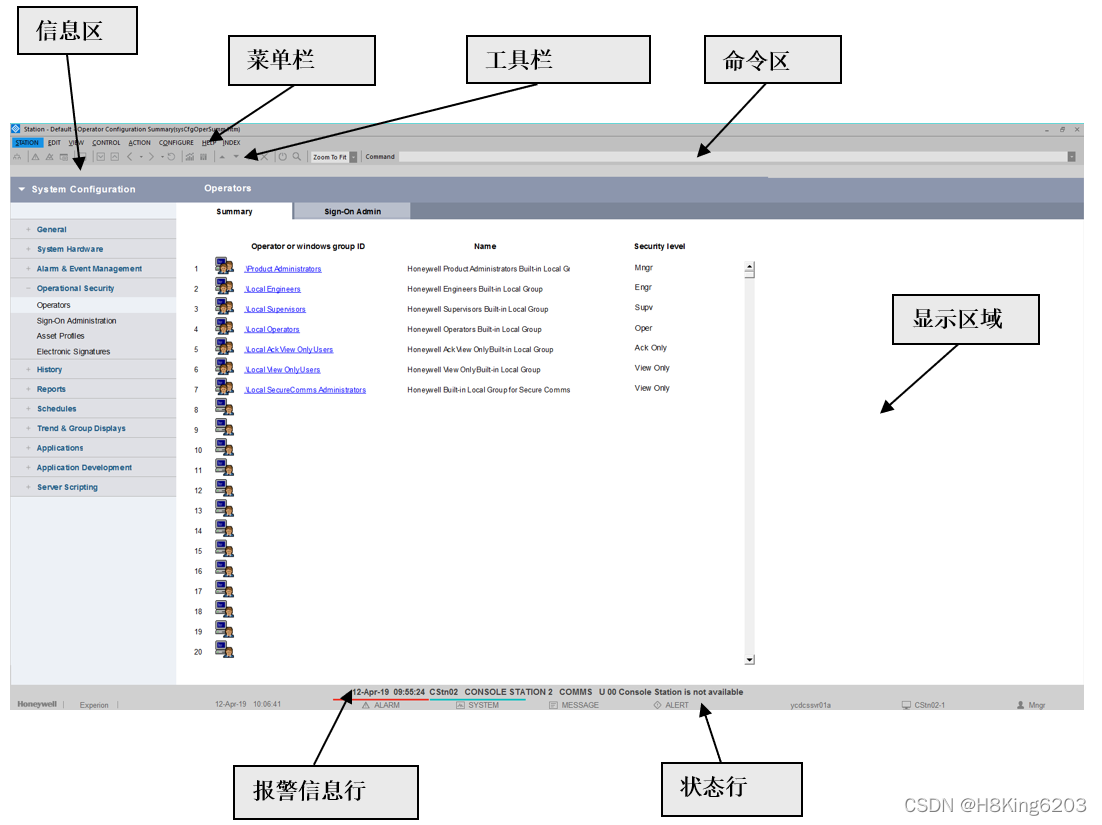

2.2 操作站界面简介

系统标准显示画面便于操作人员更方便地学习和使用系统，系统标准显示画面包括：

• 流程图显示画面
• 系统报警总貌显示画面
• 报警总貌显示画面
• 事件总貌显示画面
• 系统状态显示画面
• 诊断显示画面
• 趋势画面
• 操作组画面
• 点细目画面
• 弹出子图显示画面
• 弹出控制面板显示画面

• 菜单栏（Menubar）：你可以从操作站的菜单来选择要执行的功能。例如，调用事件总貌，选择View > Events > Event Summary
• 工具栏（Toolbar）: 通过点击工具栏中经常要用的命令，来快速访问。
• 命令区（Command Zone）：在命令栏区域中打入命令。
• 信息区（Message Zone）：在信息区域操作站显示解释信息，例如，你调用一个不存在的画面，在信息区可能- 会出现“The display file xxxx
