Windows RDP协议 Fuzzing 漏洞挖掘研究

基本介绍

本文描述了我在Fuzzing Windows RDP 客户端和服务端方面所做的一些尝试和挑战，以及Crsahs分析。

Microsoft 的远程桌面协议 (RDP) 持续受到安全社区的关注。从 2019 年发现的几个可能危及数百万面向互联网的服务端的关键漏洞，到RDP 被攻击者用作主要的初始访问向量之一。

我对这个目标最初的兴趣是与 VM 相关的。因为连接到 Azure Windows 机器或 Hyper-V 虚拟机的默认方式是 RDP，所以我认为 RDP 是比较重要的目标。

我很快就发现了 Park、Jang、Kim 和 Lee在 BlackHat Europe 2019 上发表的关于 RDP Fuzzing的精彩分享。演讲者在短短几个小时内使用一个并不高效的 fuzzer 发现了几个漏洞，因此我决定在他们的工作基础上进行构建新的挖掘工具，将 fuzzing 能力扩展到其他方面，改进其性能并挖掘到我自己的 RDP 远程代码执行 (RCE)漏洞。

不幸的是，并不是所有的Fuzzing工具都能挖到严重的漏洞。我目前还没有挖到 RDP 的RCE漏洞，但我确实设法找到了一些bugs，并更好地了解了协议、其组件以及Fuzzing过程和工具。我开发的Fuzzing框架足够通用，有助于对其他目标进行Fuzzing。

在这篇文章中，我将分享我执行上述所有操作的过程。首先，我将概述 RDP 和开发的Fuzzing设置，然后将分享我临的挑战以及如何处理的方法，最后，我将回顾在此过程中发现的几个漏洞。

1.RDP 协议

远程桌面协议是用于远程访问 Windows 计算机的通用协议，Malwaretech 最近将其述为“协议的协议”。RDP 允许在每个连接中运行多个通道，并且每个通道都有不同的用途。这意味着每个通道都有自己的代码来处理其数据、自己的结构定义和数据流。这实质上意味着 RDP 中确实存在多种协议。

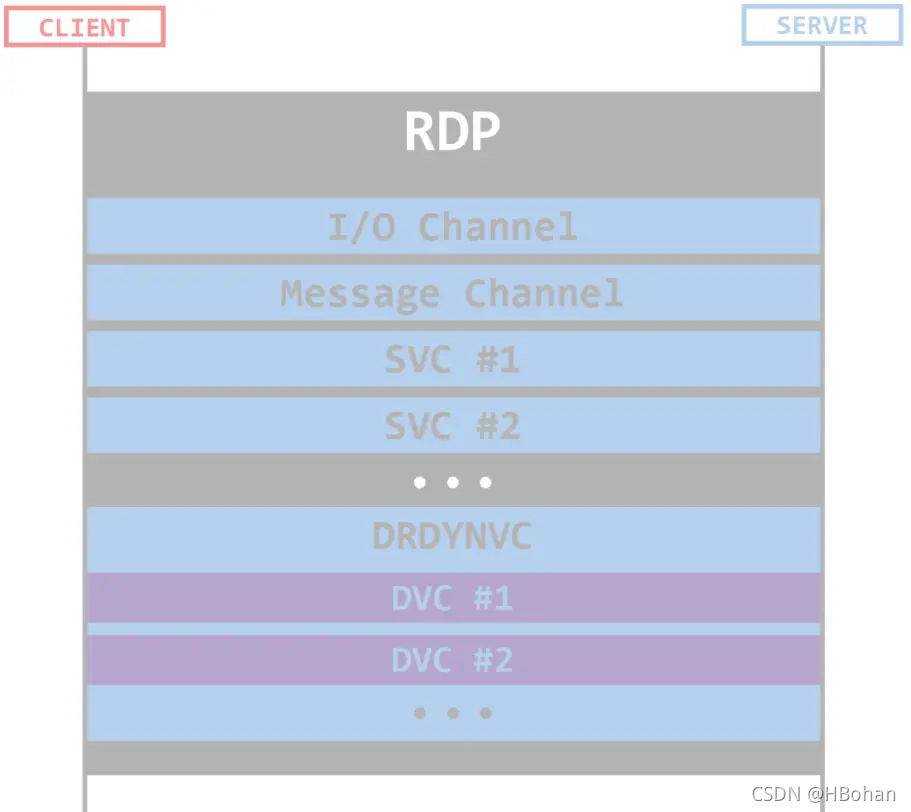

RDP 连接中的通道

RDP 通道可以是静态的，也可以是动态的，但对于我们的目的而言，两者之间的区别并不重要。如果你想了解更多关于RDP连接的内部运作原理，我建议你阅读下文。

2.RDP Fuzz的挑战

在“标准”Fuzzing场景中，有一个程序读取由Fuzzer控制的输入，输入可以是文件或任何类型的数据流。然后程序处理数据，同时Fuzzer监视生成的数据的代码覆盖率。基于该覆盖范围，Fuzzer对输入进行变异，再次将变异的输入发送到程序，然后重复该过程。

RDP Fuzzing是不同的，因为我必须始终有一个 RDP 连接处于活动状态。Fuzzer可以输入到程序中的数据需要作为协议数据单元 (PDU) 发送到特定通道（在Fuzzing期间也应处于活动状态）的顶部，并在开放连接中进行。如前所述，每个通道都有自己的协议，因此需要逐个通道进行Fuzzing。这给Fuzzing过程带来了以下挑战（这也可能适用于其他协议/网络相关的Fuzzing）：

客户端-服务端架构——在传统的Fuzzing中，Fuzzer可以简单地运行目标应用程序并提供其输入。在客户端-服务端场景中，目标应用程序在连接的一侧运行，而输入从另一侧发送。在RDP的情况下，双方通常在不同的机器上。

状态性- RDP 是一种有状态协议，这意味着你必须在对测试用例进行Fuzzing时考虑连接的状态。这会严重影响Fuzzing的稳定性。

多输入Fuzzing——当对接受文件作为输入的目标进行Fuzzing（文件格式Fuzzing）时，Fuzzer对目标的所有输入都包含在单个文件中。相反，当你对协议进行Fuzzing时，你可能需要发送一些连续的消息才能到达有效的代码路径。

寻找目标代码——当你使用覆盖率引导的Fuzzing时，你通常需要向Fuzzer表明它需要在什么时候开始监控代码覆盖率（即，处理你输入的目标函数是什么？）。RDP 有许多负责其操作的组件，在某些情况下，找到正确的位置可能是一项艰巨的任务。

这四个挑战是我预计Fuzzing RDP的主要挑战。在文中，我将讨论如何克服这些挑战，以及在工作后期出现的其他挑战。

Fuzzing技术细节

在本节中，我将介绍技术细节，以及在工作过程中遇到的挑战。还将解释如何解决它们以实现有效的Fuzzing设置。我在 GitHub 上创建了一个工作存储库，其中包含我在此工作中编写的所有代码。

1.客户端-服务端架构

在这个工作中，我想要Fuzzing Windows 的 RDP 服务端及其 RDP 客户端。对 RDP 服务端进行Fuzzing的动机很明显：攻击者可以使用它来远程入侵 Windows 服务端并获得对其的访问权限。对 RDP 客户端进行Fuzzing的动机是不同的，如果攻击者已经获取了 RDP 服务端权限的场景，然后等待受害 RDP 客户端连接过来。一旦受害者连接上，攻击者也可以通过 RDP 客户端获取受害者的机器权限。当管理员连接到他们管理的服务端时可能会发生这种情况，由于 Hyper-V 利用 RDP 访问其虚拟机，甚至可以用作 VM 逃逸。

RDP 的 fuzzer 需要具有以下基本组件：

◼检测引擎跟踪代码覆盖并检测崩溃

◼变异引擎产生新输入

◼输入馈送器通过适当的目标通道发送fuzzer的测试用例

◼目标二进制文件状态由检测引擎跟踪

客户端和服务端的Fuzzing配置不同，但也有一些相似之处。

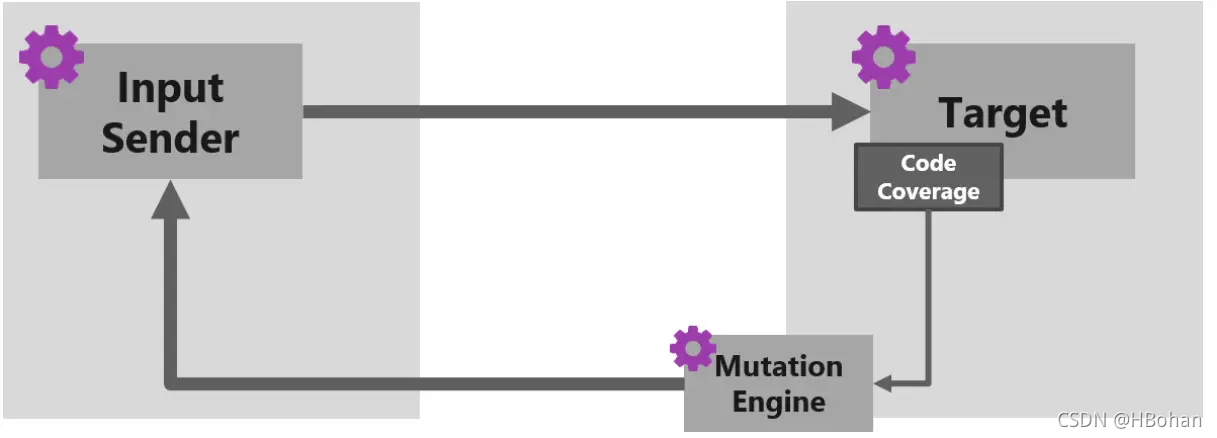

基本Fuzzing配置

在目标方面，有以下内容：

◼Fuzzer – 定制的 afl-fuzz.exe

◼检测引擎——定制的 winafl.dll，使用定制的 DynamoRIO 和in_app检测模式

◼输入 ——被写入目标和输入发送者共享目录中的中间文件的变异 PDU

在输入发送方，有一个组件：

◼代理——读取中间文件并在目标通道上发送输入

将输入的生成与向目标的传输分离，允许输入在被目标处理之前从 RDP 连接的一侧移动到另一侧。此外，我使用 WinAFL 的应用内检测模式来不中断正常的执行流程。

为了使覆盖引导的Fuzzing工作，输入和它们触发的代码路径之间必须存在一一对应的关系。为了实现这一点，我开发了“background fuzzing”，它将Fuzzer PDU 与常规 PDU 区分开来，并且只跟踪前者的代码路径。这是必不可少的，因为我只希望Fuzzer跟踪我自己测试用例的覆盖范围，而不是通过连接发送的随机 PDU。

为了说明这一点，让我看看在Fuzzing将音频从 RDP 服务端重定向到客户端的RDPSND虚拟通道时，类似的事情会是什么样子。根据官方文档，每个 PDU 的第一个字节表示发送的消息类型。

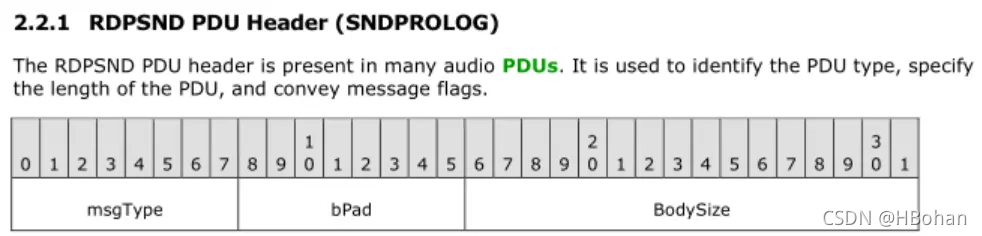

资料来源：[ MS-RDPEA ]

msgType字段支持的值为0x01到0x0D。在这种情况下，可以通过以下方式使用第一个字节的最高有效位作为fuzz标记：

◼在发送 PDU 之前，代理会转换第一个字节的最高有效位。

◼WinAFL 在处理消息之前检查第一个字节的最高有效位。如果该位打开，WinAFL 将关闭该位并跟踪此消息的代码覆盖率。如果该位关闭，WinAFL 将忽略该消息并且不跟踪任何覆盖范围。

在了解了客户端设置和服务端设置之间的相似之处之后，让我看看它们之间的区别，先从客户端开始。

2.客户端Fuzz配置

Windows RDP 客户端是mstsc.exe，但处理虚拟通道数据的大部分逻辑都在客户端加载的mstscax.dll中。

Hyper-V 虚拟机的远程访问客户端vmconnect.exe也使用mstscax.dll作为其核心功能。

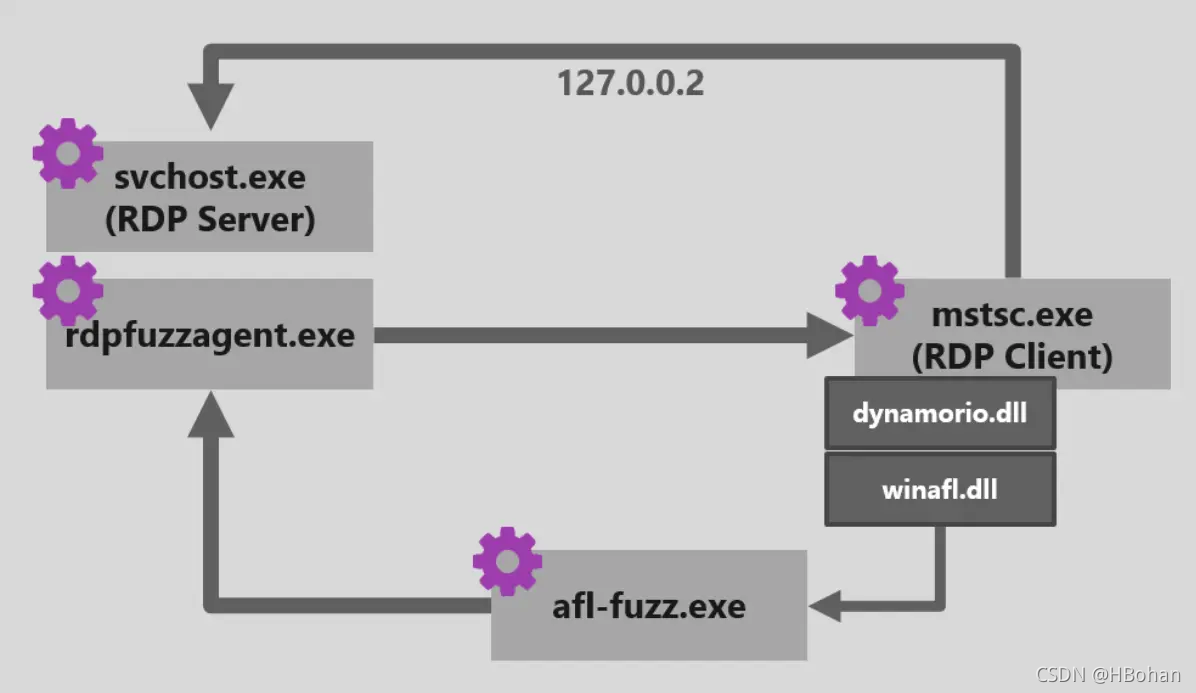

Windows RDP 客户端

为了简单和高效，我在同一台机器上同时执行客户端和服务端（目标和代理）（使用客户端连接到 localhost/127.0.0）。为了允许并行Fuzzing，我还使用了mimikatz来修补服务端，使其允许并发 RDP 连接。

这些是对客户端进行Fuzzing时的设置组件：

◼目标 - mstsc.exe和mstscax.dll的目标模块

◼检测引擎 – 创建客户端进程的 DynamoRIO 和 winafl.dll，报告代码覆盖率的 DynamoRIO 客户端

◼变异引擎——在同一台机器上运行的 AFL-Fuzz 并将新的测试用例写入文件

◼输入馈送器——我的 RDPFuzzAgent，它打开服务端的句柄并在选定的虚拟通道上发送 PDU。代理从 AFL-Fuzz 创建的文件中获取每个测试用例，并将它们发送到目标通道上。

使用这些组件，我能够实现大约每秒 50-100 次执行的执行速度。

3.服务端Fuzz配置

为了找到包含 RDP 服务端主要逻辑的目标二进制文件，可以简单地查看远程桌面服务服务。
