地质勘测软件surfer使用教程：以 3D 视图查看钻孔图层

使用 Surfer 的 3D 视图以 3D 方式查看您的钻孔，3D 视图使您能够以真正的 3D 形式可视化油井及其数据内容（例如污染物浓度、矿化浓度、化验结果、地球物理特性等）。钻孔路径、数据点和间隔可以通过以下方式显示和着色数据值。

点击获取 Surfer官方正式版

在 3D 视图中可视化钻孔数据的选项取决于您导入的数据类型（例如间隔数据、点数据、记录 ASCII LAS 文件等）。要查看这些选项，请在 Surfer 中创建一个 Drillhole 地图，然后在Contents窗口中的Drillhole图层上单击鼠标右键，然后单击3D View以创建该图层的 3D 视图。在 3D 视图中，选择 Drillhole图层并使用Properties窗口中的四个页面来细化 3D 视图，您还可以向 3D 视图添加色标，以显示钻孔点和/或间隔的色标。

1.积分

如果 在 2D 视图中导入点数据，这些数据可以在 3D 视图中显示为点符号。

​

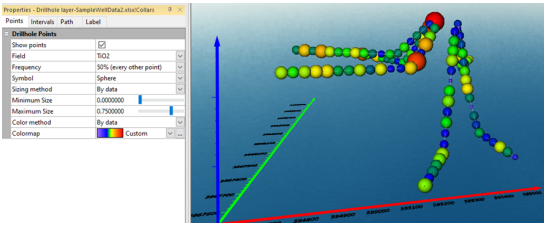

显示点:

• 1.在 3D 视图的内容窗口中选择Drillhole图层。
• 2.在属性窗口的点页面上，选中显示点复选框。</
