STM32F103C8T6复位电路设计

STM32F10xxx支持三种复位形式,分别为系统复位、上电复位和备份区域复位,如图3.1(a)、图3.1(b)、图3.1©所示。
在这里插入图片描述

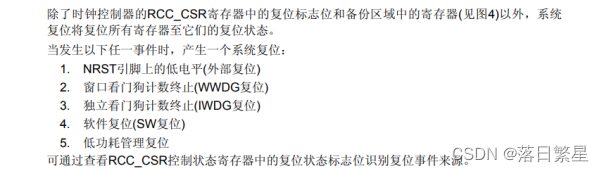

                   图3.1(a) 系统复位

在这里插入图片描述

                   图3.1(b) 上电复位

在这里插入图片描述

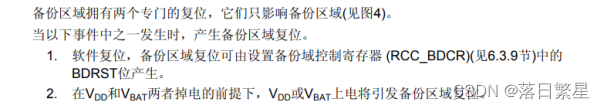

                   图3.1(c) 备份域复位

其中我们设计的复位电路为系统复位,通过给NRST引脚一段时间的低电平实现,电路设计图如图3.2所示。
在这里插入图片描述

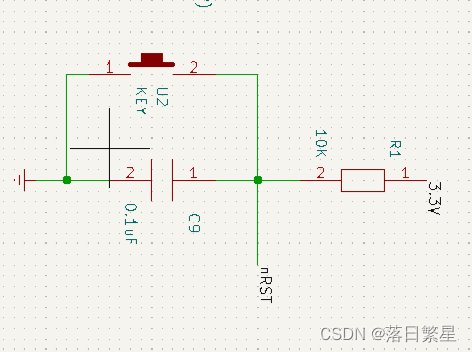

                    图3.2 复位电路

复位电路有两个功能,一、当单片机重新上电的时候,此时电容C9充电导通,nRST的电压为低电平,进行系统复位,一段时间后,电容C9充电完成断开,nRST的电压为高电平,单片机保持稳定,不会复位。二、当按键按下时,按键会保持20~50ms的导通,nRST与地端导通,此时电压为低电平,进行系统复位。
在这里插入图片描述

STM32F103C8T6是一款基于ARM Cortex-M3内核的微控制器,它的复位电路设计通常包括外部上电复位(EXTEND RESET)、内部复位(INTERRUPT RESET)和按钮等用户可配置的复位源。 1. **外部上电复位(EXTEND RESET)**: 这是由电源提供的默认复位方式,当VCC供电电压上升到阈值时,系统会自动复位。一般通过RST引脚连接到地或高阻抗上拉电阻与电源之间,以便在接通电源时触发复位。 2. **内部复位(INTERRUPT RESET)**: 可通过软件控制的中断系统实现,比如使用RTC定时器溢出、WWDG窗口看门狗或NVIC中断系统。如果需要,在软件中设置特定中断请求可以导致系统的软件复位。 3. **用户按键复位** (RTC Backup Domain Reset): STM32F103支持RTC备用域(RTC BKP)来作为复位源。如果RTC BKP寄存器被配置为置位,则按下某个特定键组合(如Boot button)时,会产生一个复位信号。 4. **GPIO外部中断复位** (EXTI): 如果外设GPIO配置了边沿检测模式并用于复位,例如PA0或PB0,当该GPIO线上的信号达到设定条件时,也可触发复位。 设计时需要注意以下几点: - 防止复位循环:确保在复位期间不会再次触发复位,防止进入无限循环。 - 设置适当的延迟:为了保证初始化过程的稳定性,可以在复位后添加一个短暂的延时。 - 异常处理:处理可能出现的复位异常情况,比如上电复位未完成就尝试访问RAM。
