SpringCloud之Ribbon客户端负载原理分析（一）-LoadBalancerInterceptor原理分析

SpringCloud之Ribbon客户端负载应用及原理分析
SpringCloud之Ribbon客户端负载原理分析（一）-LoadBalancerInterceptor原理分析
SpringCloud之Ribbon客户端负载原理分析（二）-RibbonLoadBalancerClient原理分析
SpringCloud之Ribbon客户端负载原理分析（三）-ILoadBalancer原理分析

本文主要内容：

从@LoadBalanced作为切入点，了解LoadBalancerInterceptorr的添加过程及作用

1. 前期准备知识：了解restemplate的基本使用和@Qualifier注解特性
2. LoadBalancerInterceptor原理分析
   • 了解LoadBalancerInterceptor的初始化过程
   • 了解LoadBalancerInterceptor如何拦截请求处理

一、前期准备知识

在学习@LoadBalanced的原理之前，有两个知识点需要了解：

• restemplate基本使用
• @Qualifier注解的使用和特性

这两个知识点都比较简单，详细介绍可以自行学习，本文不做过多说明，只会说一下其中的关键点

1.1、restemplate基本使用

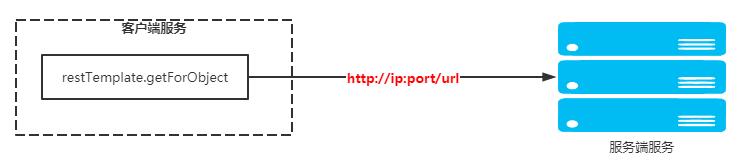

RestTemplate是Spring提供的用于访问Rest服务的客户端，RestTemplate提供了多种便捷访问远程Http服务的方法，能够大大提高客户端的编写效率。简单说，就是通过RestTemplate进行服务间的调用

String result = restTemplate.getForObject("http://spring-cloud-order-service/orders", String.class);

1.2、了解@Qualifier注解的特性

@Qualifier注解的特性，有两点需要特别关注：

• 当指定@Qualifier注解的 value() 属性时：@Qualfier注解进行过滤的同时，还会按照 Bean 名称（Name）或者别名（Alias）等于value进行Bean筛选
• 当不指定@Qualifier注解的 value() 属性时：会按照@Qualfier元注解过滤，即：只要添加了@Qualfier注解就会被扫描到

我们以下面代码为例进行理解：

• TestController的restemplates1：因为指定@Qualifier(“restemplateA”)，所以只会注入restemplateA
• TestController的restemplates2：因为@Qualifier()未指定value值，所以会注入所有增加了@Qualifier注解的RestTemplate，即：会注入restemplateA、restemplateB

如果RestemplateConfiguration中的RestTemplate都不增加 @Qualifier注解，TestController在注入RestTemplate时会报错

@Configuration
public class RestemplateConfiguration {

    @Qualifier
    @Bean("restemplateA")
    RestTemplate testClass1(){
        return new RestTemplate();
    }

    @Qualifier
    @Bean("restemplateB")
    RestTemplate testClass2(){
        return new RestTemplate();
    }
}

@RestController
public class TestController {

    // 只会注入名字为restemplateA的RestTemplate
    @Qualifier("restemplateA")
    @Autowired
    List<RestTemplate> restemplatesList1= Collections.emptyList();

    @Qualifier
    @Autowired
    List<RestTemplate> restemplatesList2= Collections.emptyList();

    @GetMapping("/test")
    public void test(){
        System.out.println("restemplatesList1-->"+restemplatesList1);
        System.out.println("restemplatesList2-->"+restemplatesList2);
    }
}

我们查看@LoadBalanced注解的源码，可以发现它就添加了@Qualifier注解，所以@LoadBalanced注解具有上面@Qualifier注解的两个的特性：

@Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD })
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@Qualifier
public @interface LoadBalanced {}

二、LoadBalancerInterceptor原理分析

做好前面的基础准备以后，我们开始进行Ribbbon原理分析。
首先，我们是通过@LoadBalanced注解开启客户端负载功能的，而@LoadBalanced注解的作用就是给restemplate添加一个LoadBalancerInterceptor，接下来我们就从LoadBalancerInterceptor初始化过程开始进行原理分析。

2.1、LoadBalancerInterceptor初始化过程

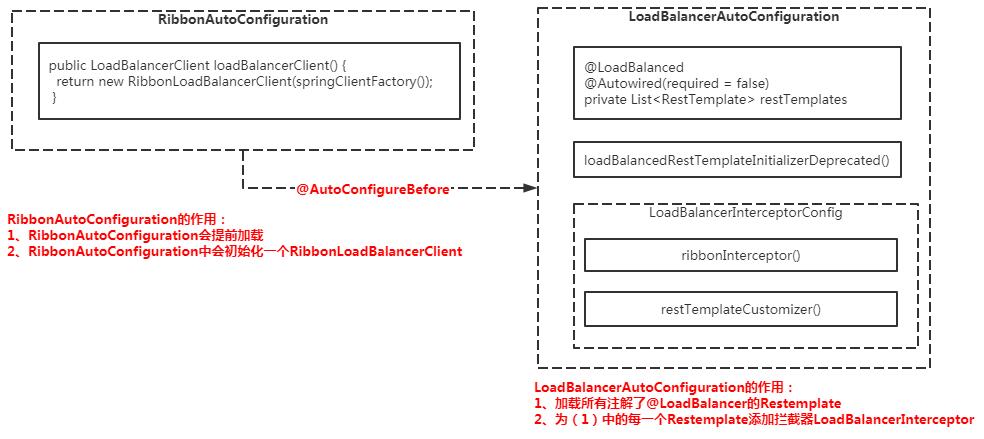

2.1.1、LoadBalancerInterceptor初始化过程示意图

下面是LoadBalancerInterceptor初始化过程时，方法调用的示意图，可以配合源码分析观看：

下面通过源码具体分析Spring Cloud Ribbon的初始化过程

2.1.2、LoadBalancerAutoConfiguration源码分析

基于Springboot的自动装配，Spring会自动加载LoadBalancerAutoConfiguration，而LoadBalancerAutoConfiguration会完成以下操作：

1. 获取所有增加了@LoadBalanced注解的RestTemplate
2. 初始化一个LoadBalancerInterceptor拦截器：ribbonInterceptor
3. 初始化一个RestTemplateCustomizer：它的作用是为RestTemplate添加LoadBalancerInterceptor拦截器
4. 调用（3）中RestTemplateCustomizer的方法，为（1）中的每个RestTemplate，添加一个（2）生成的LoadBalancerInterceptor拦截器

LoadBalancerAutoConfiguration源码如下，可以查看方法注解了解核心方法的作用：

@Configuration(proxyBeanMethods = false)
@ConditionalOnClass(RestTemplate.class)
@ConditionalOnBean(LoadBalancerClient.class)
@EnableConfigurationProperties(LoadBalancerRetryProperties.class)
public class LoadBalancerAutoConfiguration {

    /**
	 * 注入所有增加了@LoadBalanced注解的RestTemplate（基于@Qualifier注解特性）
	 */
	@LoadBalanced
	@Autowired(required = false)
	private List<RestTemplate> restTemplates = Collections.emptyList();

	@Autowired(required = false)
	private List<LoadBalancerRequestTransformer> transformers = Collections.emptyList();

     /**
	 * 1、获取所有的RestTemplateCustomizer
	 * 2、调用RestTemplateCustomizer中的方法，为restTemplatetians中的每一个RestTemplate添加拦截器
	 * 其中一个RestTemplateCustomizer：就是为restTemplate添加LoadBalancerInterceptor拦截器
	 */
	@Bean
	public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
			final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
		return () -> restTemplateCustomizers.ifAvailable(customizers -> {
			for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) {
				for (RestTemplateCustomizer customizer : customizers) {
					customizer.customize(restTemplate);
				}
			}
		});
	}

    /**
	 * 初始化一个LoadBalancerRequestFactory，其中的参数LoadBalancerClient由自动注入
	 */
	@Bean
	@ConditionalOnMissingBean
	public LoadBalancerRequestFactory loadBalancerRequestFactory(
			LoadBalancerClient loadBalancerClient) {
		return new LoadBalancerRequestFactory(loadBalancerClient, this.transformers);
	}

	@Configuration(proxyBeanMethods = false)
	@ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
	static class LoadBalancerInterceptorConfig {

         /**
         * 初始化一个LoadBalancerInterceptor，构造两个参数：
         *  1、loadBalancerClient
         *  2、LoadBalancerRequestFactory
         */
		@Bean
		public LoadBalancerInterceptor ribbonInterceptor(
				LoadBalancerClient loadBalancerClient,
				LoadBalancerRequestFactory requestFactory) {
			return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
		}

        /**
         * 初始化一个RestTemplateCustomizerr，传入的构造参数是上面初始化的的LoadBalancerInterceptor
         * RestTemplateCustomizer的作用：为restTemplate添加LoadBalancerInterceptor拦截器
         */
		@Bean
		@ConditionalOnMissingBean
		public RestTemplateCustomizer restTemplateCustomizer(
				final LoadBalancerInterceptor loadBalancerInterceptor) {
			return restTemplate -> {
				List<ClientHttpRequestInterceptor> list = new ArrayList<>(
						restTemplate.getInterceptors());
				list.add(loadBalancerInterceptor);
				restTemplate.setInterceptors(list);
			};
		}

	}

   // 其他代码省略
}

上面的源码注解中写到：在初始化ribbonInterceptor时，会自动注入一个LoadBalancerClient，而这个LoadBalancerClient是在RibbonAutoConfiguration中完成初始化的

2.2.3、RibbonAutoConfiguration源码分析

RibbonAutoConfiguration的源码分析：

1. @AutoConfigureBefore的作用：定义要求RibbonAutoConfiguration需要在LoadBalancerAutoConfiguration之前被加载
2. loadBalancerClient()方法：生成一个LoadBalancerClient客户端，即：RibbonLoadBalancerClient

RibbonAutoConfiguration.class源码：

@Configuration
@Conditional(RibbonAutoConfiguration.RibbonClassesConditions.class)
@RibbonClients
@AutoConfigureAfter(
		name = "org.springframework.cloud.netflix.eureka.EurekaClientAutoConfiguration")
@AutoConfigureBefore({ LoadBalancerAutoConfiguration.class,
		AsyncLoadBalancerAutoConfiguration.class })
@EnableConfigurationProperties({ RibbonEagerLoadProperties.class,
		ServerIntrospectorProperties.class })
public class RibbonAutoConfiguration {

	@Autowired(required = false)
	private List<RibbonClientSpecification> configurations = new ArrayList<>();

	@Autowired
	private RibbonEagerLoadProperties ribbonEagerLoadProperties;

	@Bean
	public HasFeatures ribbonFeature() {
		return HasFeatures.namedFeature("Ribbon", Ribbon.class);
	}

	@Bean
	@ConditionalOnMissingBean
	public SpringClientFactory springClientFactory() {
		SpringClientFactory factory = new SpringClientFactory();
		factory.setConfigurations(this.configurations);
		return factory;
	}

    // 初始化一个LoadBalancerClient，即：RibbonLoadBalancerClient
	@Bean
	@ConditionalOnMissingBean(LoadBalancerClient.class)
	public LoadBalancerClient loadBalancerClient() {
		return new RibbonLoadBalancerClient(springClientFactory());
	}

	@Bean
	@ConditionalOnClass(name = "org.springframework.retry.support.RetryTemplate")
	@ConditionalOnMissingBean
	public LoadBalancedRetryFactory loadBalancedRetryPolicyFactory(
			final SpringClientFactory clientFactory) {
		return new RibbonLoadBalancedRetryFactory(clientFactory);
	}

	@Bean
	@ConditionalOnMissingBean
	public PropertiesFactory propertiesFactory() {
		return new PropertiesFactory();
	}

	@Bean
	@ConditionalOnProperty("ribbon.eager-load.enabled")
	public RibbonApplicationContextInitializer ribbonApplicationContextInitializer() {
		return new RibbonApplicationContextInitializer(springClientFactory(),
				ribbonEagerLoadProperties.getClients());
	}

	// 代码省略
}

LoadBalancerClient最终会处理restemplate的请求数据，而LoadBalancerClient具有以下作用：

1. 存储并维护服务列表，
2. 根据路由规则，通过servicename获取一个服务地址
3. 将请求数据发送到服务地址

2.2、LoadBalancerInterceptor拦截请求处理

2.2.1、LoadBalancerInterceptor的拦截过程示意图

2.2.2、LoadBalancerInterceptor源码分析

通过上面的自动装配会为每一个添加了@LoadBalancer的resttemplate添加一个LoadBalancerInterceptor拦截器（ribbonInterceptor），而这个LoadBalancerInterceptor.intercept()会拦截restemplate的所有请求，并进行以下处理：

1. 通过构造方法传入一个LoadBalancerClient
2. 拦截restemplate请求数据，解析url中的serviceName
3. 将请求数据封装成LoadBalancerRequest
4. 将serviceName和LoadBalancerRequest交由LoadBalancerClient进行处理

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {

    // 通过构造方法传入的LoadBalancerClient
	private LoadBalancerClient loadBalancer;

	private LoadBalancerRequestFactory requestFactory;

	public LoadBalancerInterceptor(LoadBalancerClient loadBalancer,
			LoadBalancerRequestFactory requestFactory) {
		this.loadBalancer = loadBalancer;
		this.requestFactory = requestFactory;
	}

    /**
      * LoadBalancerInterceptor构造方法
      */
	public LoadBalancerInterceptor(LoadBalancerClient loadBalancer) {
		// for backwards compatibility
		this(loadBalancer, new LoadBalancerRequestFactory(loadBalancer));
	}

     /**
      * 拦截restemplate的所有请求，进行处理
      */
	@Override
	public ClientHttpResponse intercept(final HttpRequest request, final byte[] body,
			final ClientHttpRequestExecution execution) throws IOException {
        // 1、获取请求url
		final URI originalUri = request.getURI();
        // 2、解析serviceName
		String serviceName = originalUri.getHost();
		Assert.state(serviceName != null,
				"Request URI does not contain a valid hostname: " + originalUri);
		 // 3、将请求数据封装成LoadBalancerRequest<T>
         // 4、将serviceName和LoadBalancerRequest交由LoadBalancerClient进行处理
        return this.loadBalancer.execute(serviceName,
				this.requestFactory.createRequest(request, body, execution));
	}

}

这里是通过调用LoadBalancerRequestFactory.createRequest()方法创建LoadBalancerRequest

2.2.3、LoadBalancerRequestFactory源码分析

LoadBalancerRequestFactory.createRequest()方法：

• 通过匿名内部类的方法，创建一个LoadBalancerRequest
• 通过Lambda表达式实现了LoadBalancerRequest.apply()方法

public class LoadBalancerRequestFactory {

	private LoadBalancerClient loadBalancer;

	private List<LoadBalancerRequestTransformer> transformers;

	public LoadBalancerRequestFactory(LoadBalancerClient loadBalancer,
			List<LoadBalancerRequestTransformer> transformers) {
		this.loadBalancer = loadBalancer;
		this.transformers = transformers;
	}

	public LoadBalancerRequestFactory(LoadBalancerClient loadBalancer) {
		this.loadBalancer = loadBalancer;
	}

    /*
     * 通过匿名内部类的方法，创建一个LoadBalancerRequest
     * 通过Lambda表达式实现了LoadBalancerRequest.apply()方法
     */
	public LoadBalancerRequest<ClientHttpResponse> createRequest(
			final HttpRequest request, final byte[] body,
			final ClientHttpRequestExecution execution) {
		return instance -> {
			HttpRequest serviceRequest = new ServiceRequestWrapper(request, instance,
					this.loadBalancer);
			if (this.transformers != null) {
				for (LoadBalancerRequestTransformer transformer : this.transformers) {
					serviceRequest = transformer.transformRequest(serviceRequest,
							instance);
				}
			}
			return execution.execute(serviceRequest, body);
		};
	}
}

2.2.4、LoadBalancerInterceptor的总结

LoadBalancerInterceptor拦截Restemplate的所有请求，从中解析出serviceName，并创建一个LoadBalancerRequest交给RibbonLoadBalancerClient处理

下篇文章开始分析：RibbonLoadBalancerClient
