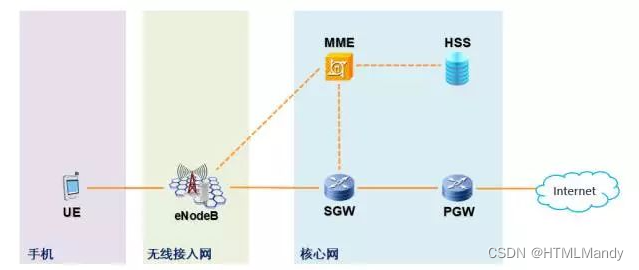

TEL的架构:
UE:用户终端
E-UTRAN:由基站(eNodeB)组成的无线网络
核心网:由运营商建立的网络,对移动终端进行管理。
核心网的组成:
MME(Mobility Management Entitty,移动管理实体):EPC(核心网)的主要网元,MME负责管理和控制,相当于LTE的大脑。
HSS(Home Subscribe Server,归属地用户服务器):HLR的升级,用于存储用户的关键信息。
SGW(Serving Gateway 业务网关):负责处理业务流。
PGW(PDN Gateway,PDN网关):负责将设备连接到Inernet
MME工作机制
如果一个用户手机(终端)连接到LTE网络,一般会涉及到三个重要任务:
在网络端鉴权用户和注册用户
EPS建立会话和承载,用于提供服务
触发支持用户移动的移动性管理相关功能
LTE是一个分层的通信系统。UE和eNodeB之间,是RRC信令。UE和MME之间,是更上层的NAS信令。

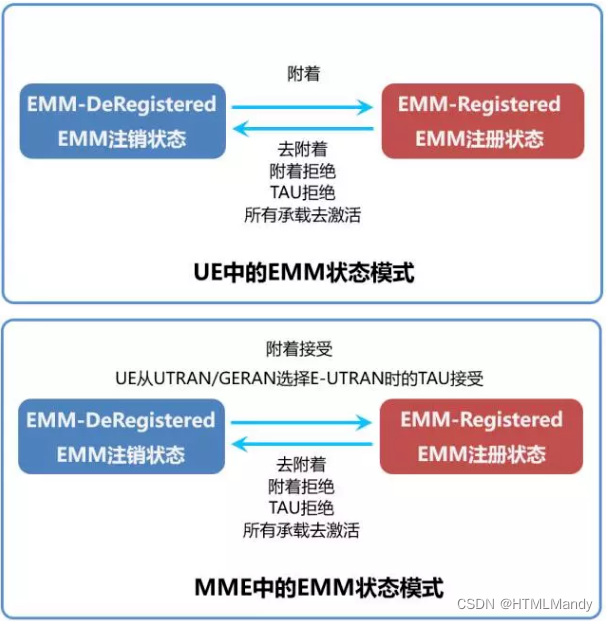

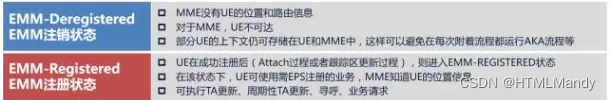

EMM分为两种状态:用户设备是否注册到核心网
什么是附着?
attach,就是终端在PLMN中注册,从而建立自己的档案。
何时附着?
终端开机后需要附着,这种附着称为初始附着,这是最常见的一种情况;
终端从覆盖盲区返回覆盖区,需要进行附着;
终端原来没有插SIM卡,后来插入SIM卡了,就需要进行附着。
ECM(EPS Connection Management,EPS连接管理)
ECM主要用于UE和EPC之间的信令连接管理。
ECM也分为两种状态:

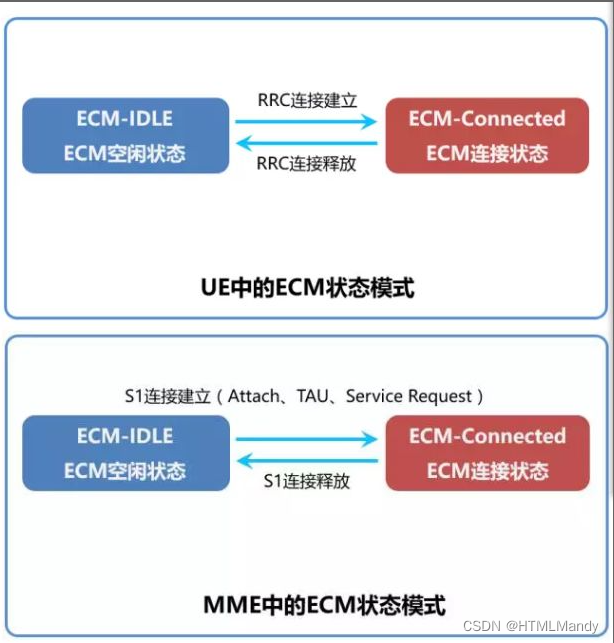

空闲状态和连接状态之间的转换:
ECM包含UE与eNB之间的RRC连接和eNB与MME之间的S1信令连接的逻辑连接。当ECM建立和终止时,RRC和S1信令连接全部建立和终止。一个建立的ECM连接,意味着UE与eNB之间具有RRC连接,MME与eNB之间具有S1信令连接。

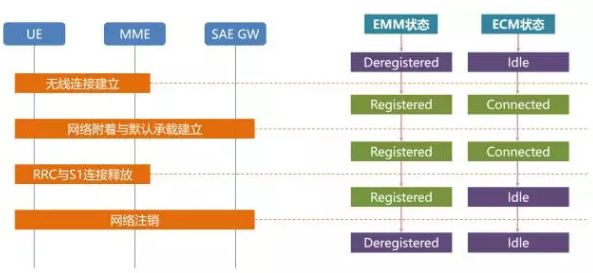

在一个基本的连接建立和注销过程中,EMM和ECM的状态变化如下图:

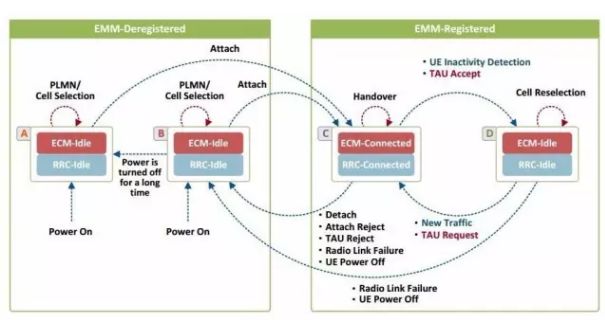

LTE网络中,UE的行为和状态变化,离不开EMM和ECM,都可以通过它们的状态变化得以体现。
