网络化、无线化、远程监控|应急布控球载燃气及电网系统中的应用

燃气4G高清布控系统 4G单兵巡检系统

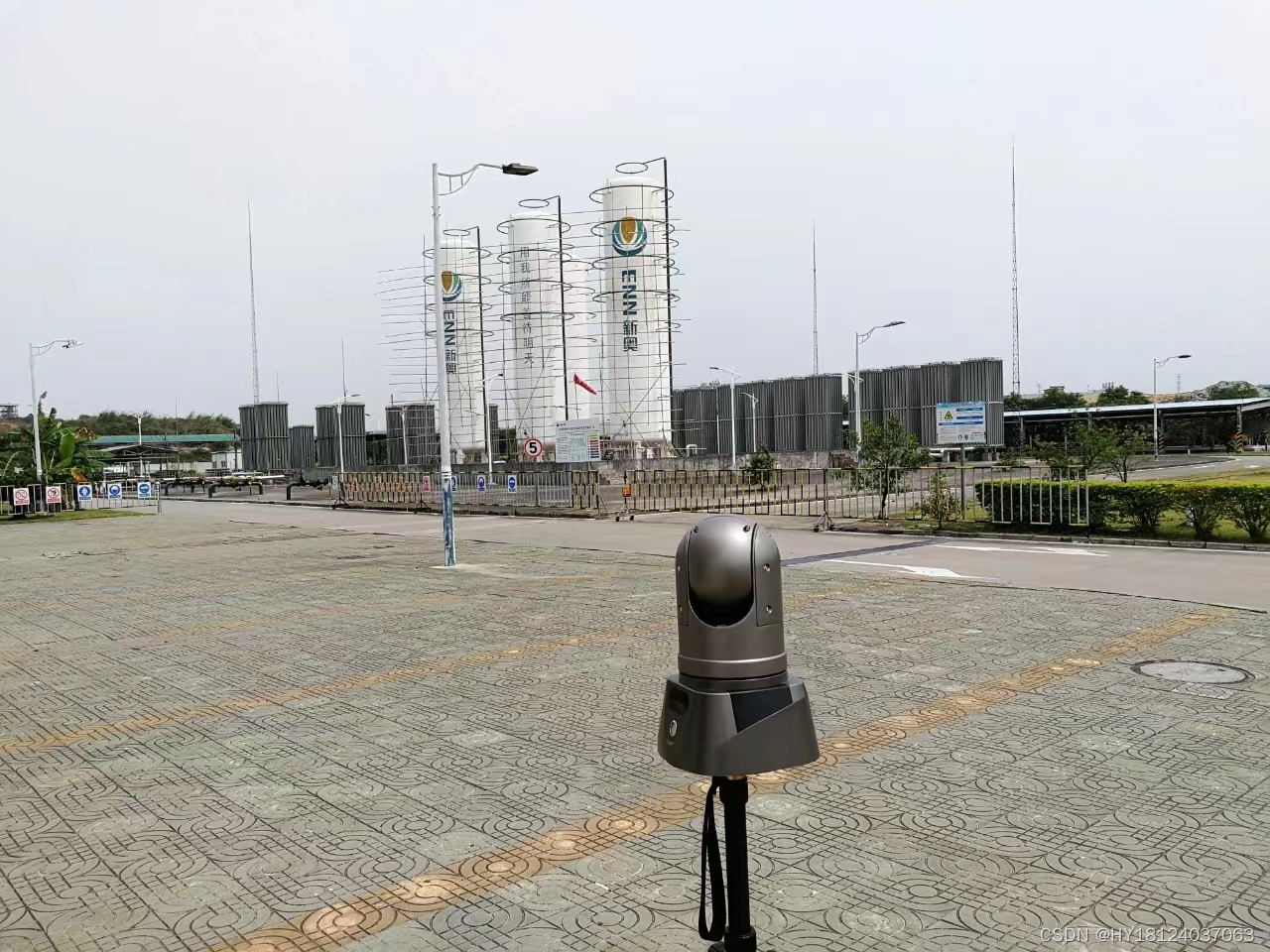

随着我国燃气事业不断发展，燃气系统自动化水平不断提高，各燃气站、燃气所、高压输气管道等都要实现少人或无人值守，以提高生产效益。如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来，做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输，又具备通常联网报警网络的功能，并且投入费用合理，能够更加有效地确保系统运行稳定，将安全防范技术提高到一个新的水平。网络化、无线化、远程监控是当前监控行业发展的主要方向。

远程监控系统能监视并记录燃气站的安全以及燃气管道设备及运行情况，及时发现、处理事故，有助于提高燃气系统自动化的安全性和可靠性。还有高压输气管道的安全防范已经成为安全生产自动化的重要组成部分，通过高压输输气管道安全防范系统不仅可以远程巡视各类设备的运行情况、人员的操作记录，还能实时获得来自事故现场的报警信息，对可能或已经发生的异常现象及时处理并保存现场的图像资料，为分析事故原因提供第一手的资料，使供气部门的管理方法和手段不断地与科技发展的最新成果紧密相连。同时远程监控系统还可以集成环境监测（环境温湿度、烟雾报警、水浸报警）、报警联动等功能。

针对燃气行业远程监控应用的特点，提供高效可行的基于运营商（中国电信、中国联通、中国移动）网络的无线监控系统解决方案，充分采用最新的计算机、通讯、视频处理等方面的技术，通过运营商提供的4G/3G网络，实现远程数据监测及远程图像监控系统组成。

系统包括前端采集系统和监控中心两部分。前端视频采集系统由4G视频服务器、摄像机等组成。其中4G视频服务器作为核心设备，负责将摄像机采集的视频图像上传到监控中心。前端4G视频设备分为固定式视频终端、移动式视频终端和车载式视频终端。监控中心包括中心服务器、存储服务器和监控主机，通过安装中心管理软件实现对各监控点视频的观看和存储，实现对前端视频设备的控制。

---

布控球接入电网安全接入平台及电网统一视频

电力安全生产现场作业终端布控球、电力安全生产现场作业终端单兵等设备在国电平台使用，布控球可接入电网安全接入平台及电网统一视频监控平台。

电力图像视频安全接入模块

电力图像视频安全接入模块是一款应用于电力数据、图像及视频安全接入的模块级产品。模块符合国网安全加密要求，符合国网 B 接口及其扩展协议标准，可接入电网安全接入平台及电网统一视频监控平台。

模块支持多种通信方式，4G全网通和电力无线专网通道。严格按照电力行业相关标准进行设计，功能与电网业务深入结合，性能满足严苛的电力现场需求，具有体积小、功耗低、易集成等特点。模块可用于集成于第三方厂商产品中或独立设计成边缘装置，可应用于电力行业输电、安监、基建、营业厅等场景。

集成方案（原理）

l  硬件集成

Ø  网口

Ø  USB接口

Ø  电源口

l  软件集成

Ø  标准Onvif&Http协议

Ø  NRSDK接口协议

模块参数

电力图像视频安全接入模块II型

电力图像视频安全接入模块II型支持多种通讯方式，支持4G 全网通及电力无线专网，可独立设计成边缘代理产品，应用场景丰富。

模块参数

功能	NR-IVBM100-G
主控	工业级
	512GMB DDR3+4GB NAND+TF Card
通信	2路10M/100M以太网口，采用RJ45及PH1.25连接器（二选一）
	1路USB 2.0高速接口，支持Host/Device模式，采用USB2.0 micro B母座
	支持PCIE接口的4G全网通模组
	支持WiFi通信功能
	1路RS-485总线接口，采用凤凰端子连接器；1路Debug串口，采用PH1.25连接器
	内置国网B接口视频图片通信协议
加密	采用国网安全加密芯片符合国网安全加密规范
电源	采用凤凰端子DC 4.5~15v输入，通过DC-DC、模组内部PMU转换器成各路所需电源
GPIO	设计预留，采用PH1.25连接器
尺寸	80mm*80mm

应用场景

1. 电力抢修
2. 电力巡检
3. 电力工地施工管控（远程巡检）
4. 图传智能识别头盔安全帽，镜头角度可调，未带安全帽报警，安全生产化-精细化可视化监管，有防爆证，可扩展精准定位UWB、近电预警、RFID、人员考勤等，智能识别是否佩戴安全帽，是否穿着工作服，可接入南瑞统一视频平台、续远电网平台、海康、华为千里等GB国标视频平台

        安全帽智能识别布控球走B接口协议接入南瑞统一视频平台
