freeswitch系列31注册流程

1. freeswitch中的sip架构

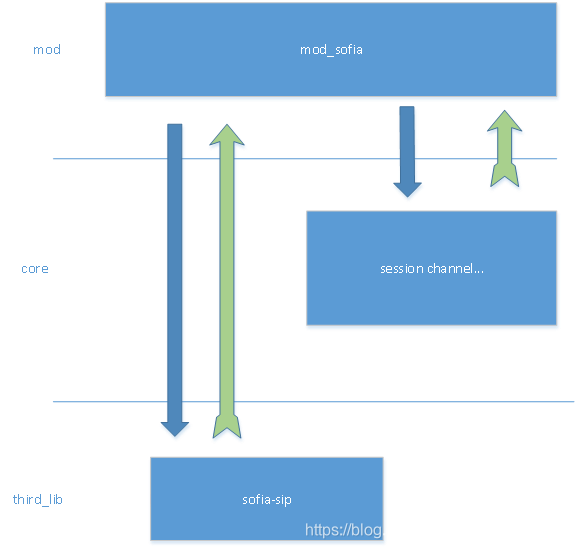

freeswitch的结构图如上，蓝色箭头是调用，绿色箭头是回调。最底层的是第三方库，一个sip协议栈，实现sip信令协议，构造sip当中的各个字段。核心层主要维护跟会话，通路相关的信息，它不依赖于sip，但是会被逻辑层用到。mod_sofia是一个端点模块，它可以理解为逻辑层，实现注册、呼叫等业务，它一方面跟sip协议栈交互，调用sip协议栈去发送信令，提供回调，用于接收信令、状态变化。另一方面，它也通过核心层，构建session和channel，并且还是通过设置回调，监控通道的状态改变。



1. 注册信令流程

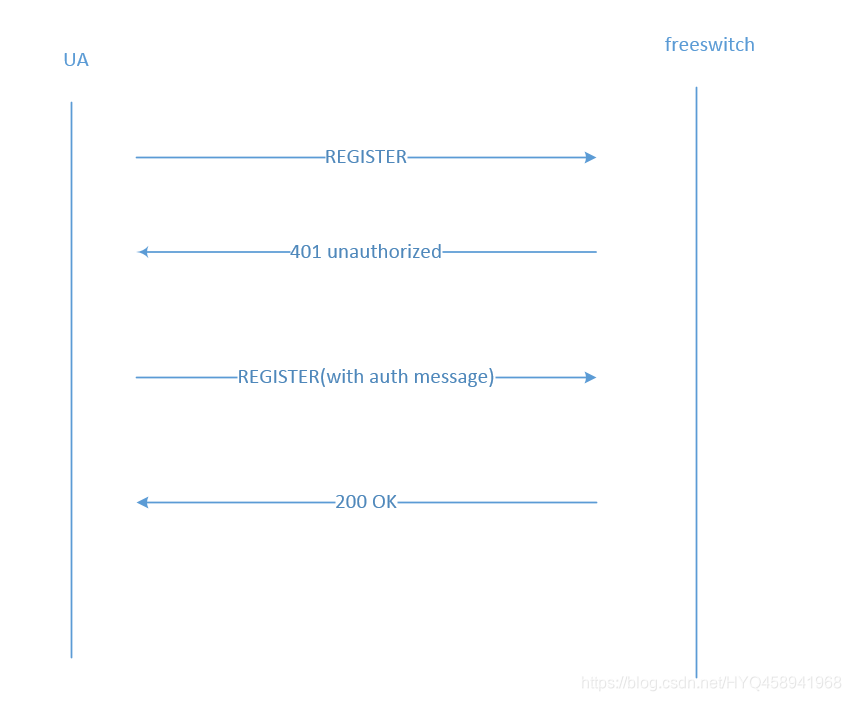

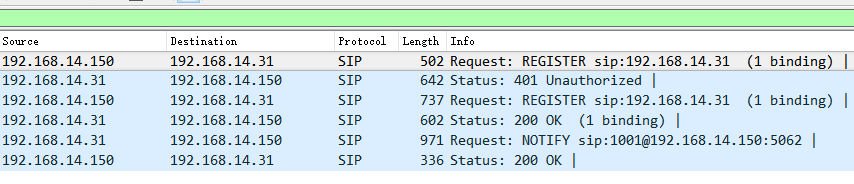

注册的信令交互比较简单，就四步：

1. sip客户端代理UA先发送register注册请求；
2. freeswitch检查还未认证，回复401表示未认证，同时生成一个认证摘要(WWW-Authenticate)，一起发送给UA。认证机制原理，暂不研究。
3. UA收到401后，根据自己的用户名和密码，以及认证摘要，生成认证信息，然后再次发起注册请求；
4. freeswitch检查通过后，回复200OK，注册成功。

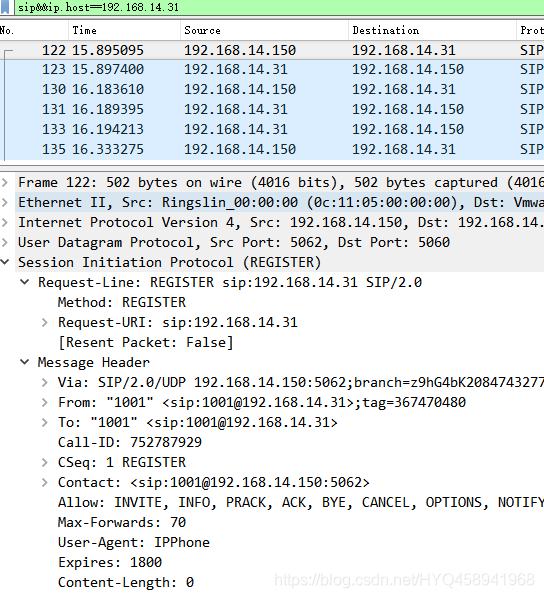

1. register请求
   1. register信令



register表示这是一条注册消息；

via表示sip消息的路由，如果经过多个代理服务器转发，这里会有多条记录

from表示请求端地址

to表示目的端地址

call-id表示本次会话的标识

contact表示联系人信息

cseq表示消息序号

allow表示所支持的功能

max-forwards表示可以转发多少次，防止死循环，类似TTL

user-agent表示UA的型号

expires表示本次注册的有效期，单位为秒

content-length表示消息体长度，这里0表示没有后续消息体

1. 1. sofia协议栈

略

1. 1. 应用层mod_sofia

之前说过，sip协议栈通知应用是通过回调sofia_event_callback

1. void sofia_event_callback(nua_event_t event,
2.                           int status,
3.                           char const *phrase,
4.                           nua_t *nua, sofia_profile_t *profile, nua_handle_t *nh, sofia_private_t *sofia_private, sip_t const *sip,
5.                           tagi_t tags[])
6. {
7.     sofia_dispatch_event_t *de;
8.
9.     //sip消息是一系列nua_开头的，nua_i表示Indications消息，还有一类nua_r表示Responses消息
10.     switch(event) {
11.     case nua_i_terminated:
12.     case nua_i_invite:
13.     case nua_i_register:
14.     case nua_i_options:
15.     case nua_i_notify:
16.     case nua_i_info:
17.         ...
18.     }
19.
20.     //invite消息，则要创建session，同时也是创建channel
21.     if (event == nua_i_invite && !sofia_private) {
22.         session = switch_core_session_request_uuid(sofia_endpoint_interface,...);
23.         switch_core_session_thread_launch(session)
24.     }
25.
26.     //最后把sip消息投入到消息队列mod_sofia_globals.msg_queue
27.     sofia_queue_message(de);
28. }



这里虽然对消息有一些判断，但是没有具体去处理，只有invite这个消息，会去创建session，最后是投递到消息队列mod_sofia_globals.msg_queue 。



以前讲过，这个队列主要在消息线程sofia_msg_thread_run处理，不断地从队列取出消息，然后调用sofia_process_dispatch_event去处理，这个函数里面又调用our_sofia_event_callback。



1. our_sofia_event_callback()
2. {
3.     switch (event) {
4.     case nua_i_register:
5.         //nua_respond(nh, SIP_200_OK, SIPTAG_CONTACT(sip->sip_contact), NUTAG_WITH_THIS_MSG(de->data->e_msg), TAG_END());
6.         //nua_handle_destroy(nh);
7.         sofia_reg_handle_sip_i_register(nua, profile, nh, &sofia_private, sip, de, tags);
8.         break;
9.         ...
10.     }
11. }



our_sofia_event_callback只是个事件分发器，每个消息对应一个处理函数，这里我们只关心register相关的，调用sofia_reg_handle_sip_i_register处理注册消息。这个函数在sofia_reg.c，该文件专门处理注册相关。



1. void sofia_reg_handle_sip_i_register()
2. {
3.     //处理一些特殊的情况，比如不允许注册，则回复403，调用nua_respond可以给客户端UA发送反馈。
4.     if (!(profile->mflags & MFLAG_REGISTER)) {
5.         nua_respond(nh, SIP_403_FORBIDDEN, NUTAG_WITH_THIS_MSG(de->data->e_msg), TAG_END());
6.         goto end;
7.     }
8.
9.     //正常流程进入到这个函数
10.     sofia_reg_handle_register_token();
11. }



我们从协议包反推，这里应该在哪个地方判断没有认证，然后回复401，所以可以搜索SIP_401_UNAUTHORIZED，这个宏，可以找到三处，然后进行log跟踪，就可以知道在哪里判断未认证了。这里应该是判断有没有authorization字段，调用sofia_reg_auth_challenge，在该函数回复401。

这就是注册的第一阶段，收到register消息后，创建session，判断未认证，回复401。

1. 回复01 unauthorized

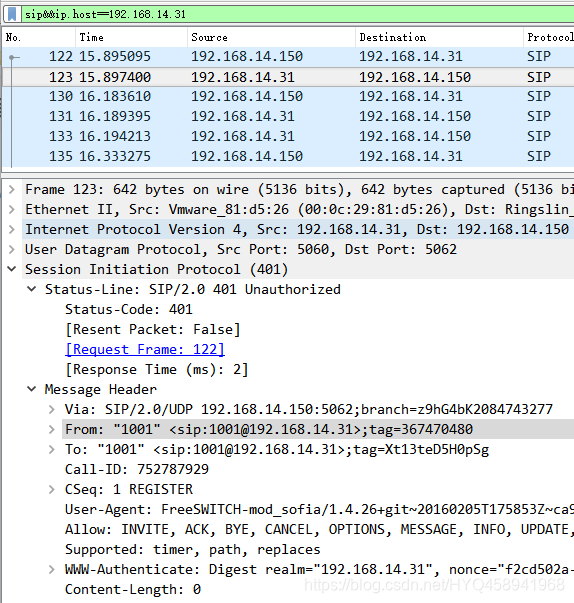

   1. 401信令



status-code:服务器回复401表示未认证

WWW-Authenticate：服务端会生成认证摘要，一起发送给UA。

1. 1. 应用层mod_sofia



1. void sofia_reg_auth_challenge(sofia_profile_t *profile, nua_handle_t *nh, sofia_dispatch_event_t *de,
2.                               sofia_regtype_t regtype, const char *realm, int stale, long exptime)
3. {
4.     switch_uuid_t uuid;
5.     char uuid_str[SWITCH_UUID_FORMATTED_LENGTH + 1];
6.     char *sql, *auth_str;
7.     msg_t *msg = NULL;
8.
9.     sofia_glue_execute_sql_now(profile, &sql, SWITCH_TRUE);
10.
11.     auth_str = switch_mprintf("Digest realm=\"%q\", nonce=\"%q\",%s algorithm=MD5, qop=\"auth\"", realm, uuid_str, stale ? " stale=true," : "");
12.
13.     if (regtype == REG_REGISTER) {
14.         nua_respond(nh, SIP_401_UNAUTHORIZED, TAG_IF(msg, NUTAG_WITH_THIS_MSG(msg)), SIPTAG_WWW_AUTHENTICATE_STR(auth_str), TAG_END());
15.     } else if (regtype == REG_INVITE) {
16.         nua_respond(nh, SIP_407_PROXY_AUTH_REQUIRED,
17.                     TAG_IF(msg, NUTAG_WITH_THIS_MSG(msg)),
18.                     SIPTAG_PROXY_AUTHENTICATE_STR(auth_str), TAG_END());
19.     }
20.
21.     switch_safe_free(auth_str);
22. }



这里除了回复401给客户端UA，还要插入数据表sip_authentication。

1. 1. 协议栈

略

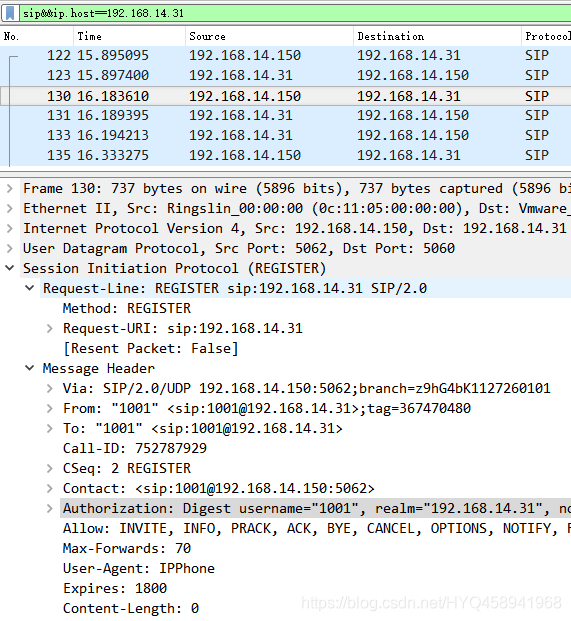

1. 带认证register
   1. 协议



UA收到401后，重新发起注册请求，并带上根据摘要和用户名、密码生成的认证信息。



1. 1. mod_sofia
2. sofia_reg_handle_register_token()
3. {
4.     authorization = sip->sip_authorization;
5.
6.     if (authorization) {
7.         char *v_contact_str = NULL;
8.         const char *username = "unknown";
9.         const char *realm = reg_host;
10.         if ((auth_res = sofia_reg_parse_auth(profile, authorization, sip, de, sip->sip_request->rq_method_name,
11.                                              key, keylen, network_ip, network_port, v_event, exptime, regtype, to_user, &auth_params, ®_count, user_xml)) == AUTH_STALE) {
12.             stale = 1;
13.
14.         if (auth_res != AUTH_OK && auth_res != AUTH_RENEWED && !stale) {
15.             if (auth_res == AUTH_FORBIDDEN) {
16.                 nua_respond(nh, SIP_403_FORBIDDEN, NUTAG_WITH_THIS_MSG(de->data->e_msg), TAG_END());
17.                 forbidden = 1;
18.             } else {
19.                 nua_respond(nh, SIP_401_UNAUTHORIZED, NUTAG_WITH_THIS_MSG(de->data->e_msg), TAG_END());
20.             }
21.         }
22.
23.         nua_respond(nh, SIP_200_OK...)
24. }



收到带认证的register消息，流程大体一样，只是到了这里对认证进行校验。认证成功后回复200OK。如果认证不通过，则回复403 forbidden。
