这里以我第一篇博客中高速SAR ADC的自举开关为例,将设计的电路封装成cellview,再建立一个testbench,调用这个cellview。

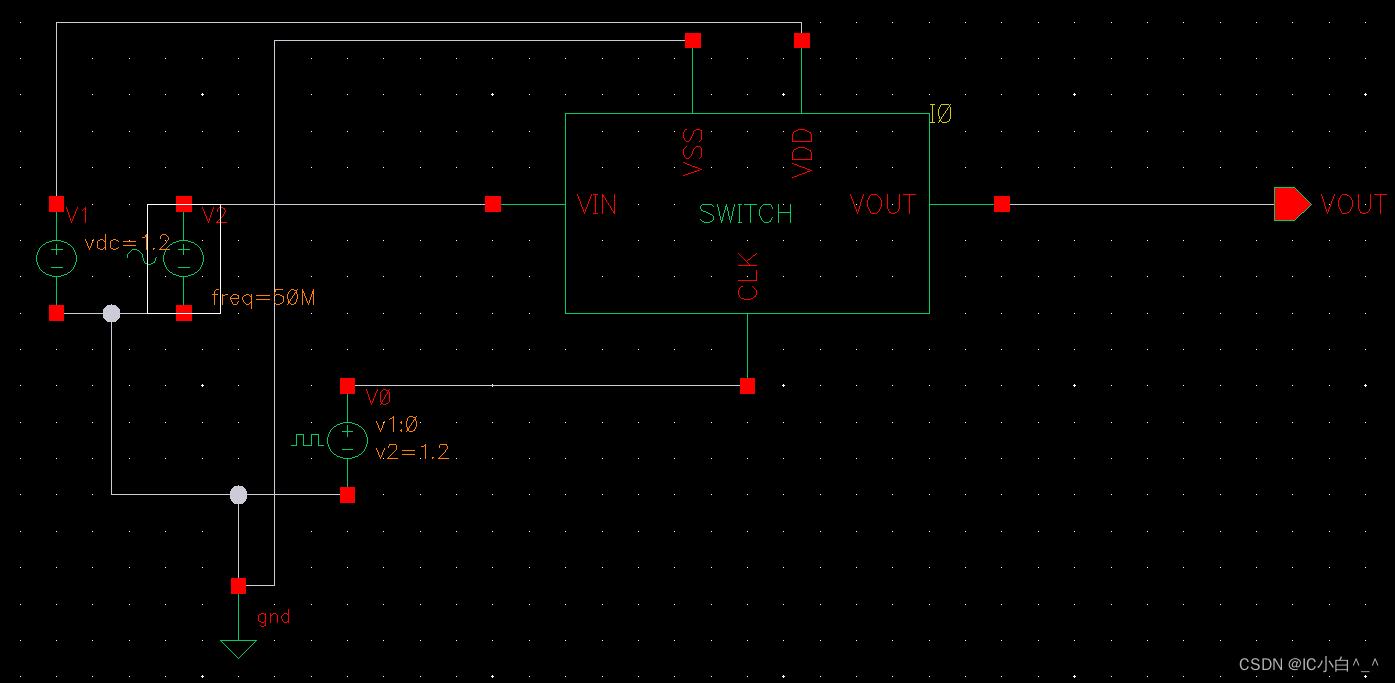

给symbol装上外部的激励以供仿真。

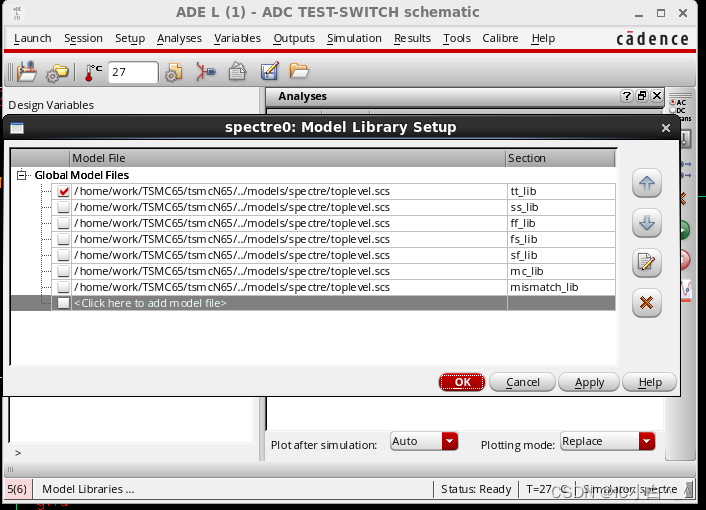

接着点击Launch中的ADE L进行spectre仿真,仿真的时候要配置仿真环境(检测文档)。点击ADE L中 的set up,再点击mobile libraries,查看文件,本次采用tt工艺角仿真,于是只用选择以下路径的文件(在model文件夹中)。
下面的ss,ff,fs都是工艺角,mc是蒙特卡洛仿真。点击以下图标,进行瞬态仿真。

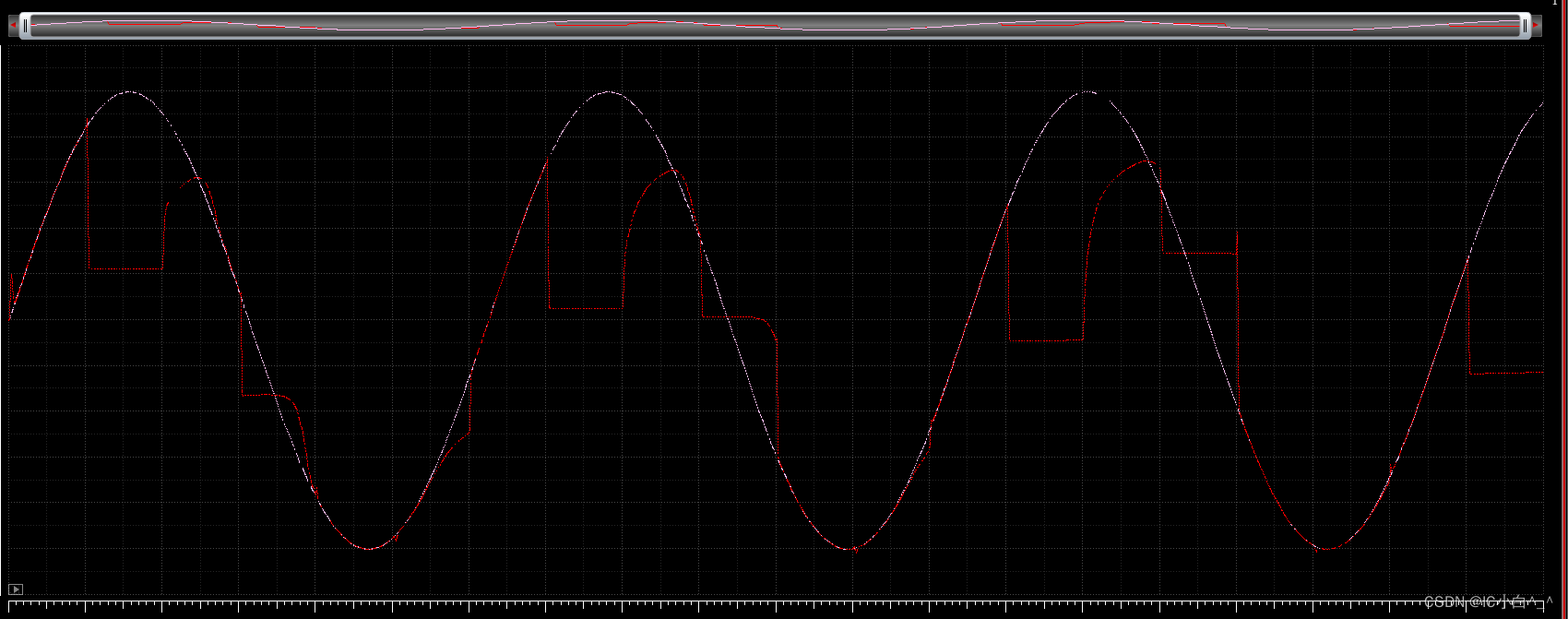

由于电容值没有确定,所以曲线产生了失真:
