USB远程唤醒

1.USB Resume信号

USB设备进入挂起状态之后，将由Resume信号进行唤醒。Resume信号可以由USB主机发起，也可以由USB设备本身触发，但是只有USB主机可以结束Resume信号。

（1）主机在挂起设备后可通过翻转数据线上的极性并保持20ms来唤醒设备，并以低速EOP信号结尾。

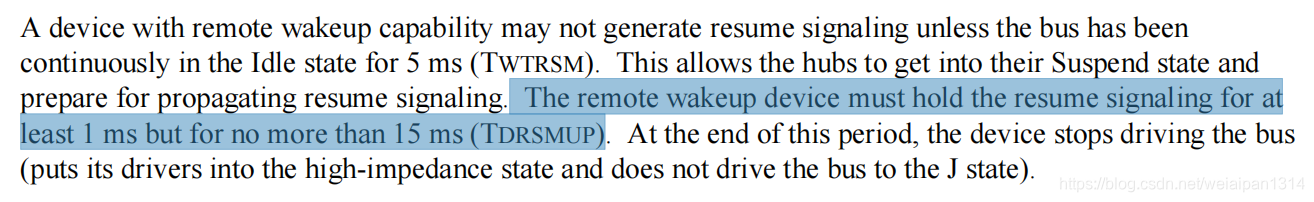

（2）如果设备支持远程唤醒，设备可向主机发起远程唤醒请求，前提是设备已进入idle状态至少5ms，设备会驱动总线进入K状态，如下图，K状态必须维持1ms-15ms之内，此信号会在1ms内被主机接管，主机会继续驱动唤醒信号直到20ms，并以低速EOP信号结尾。

2.USB远程唤醒的方式

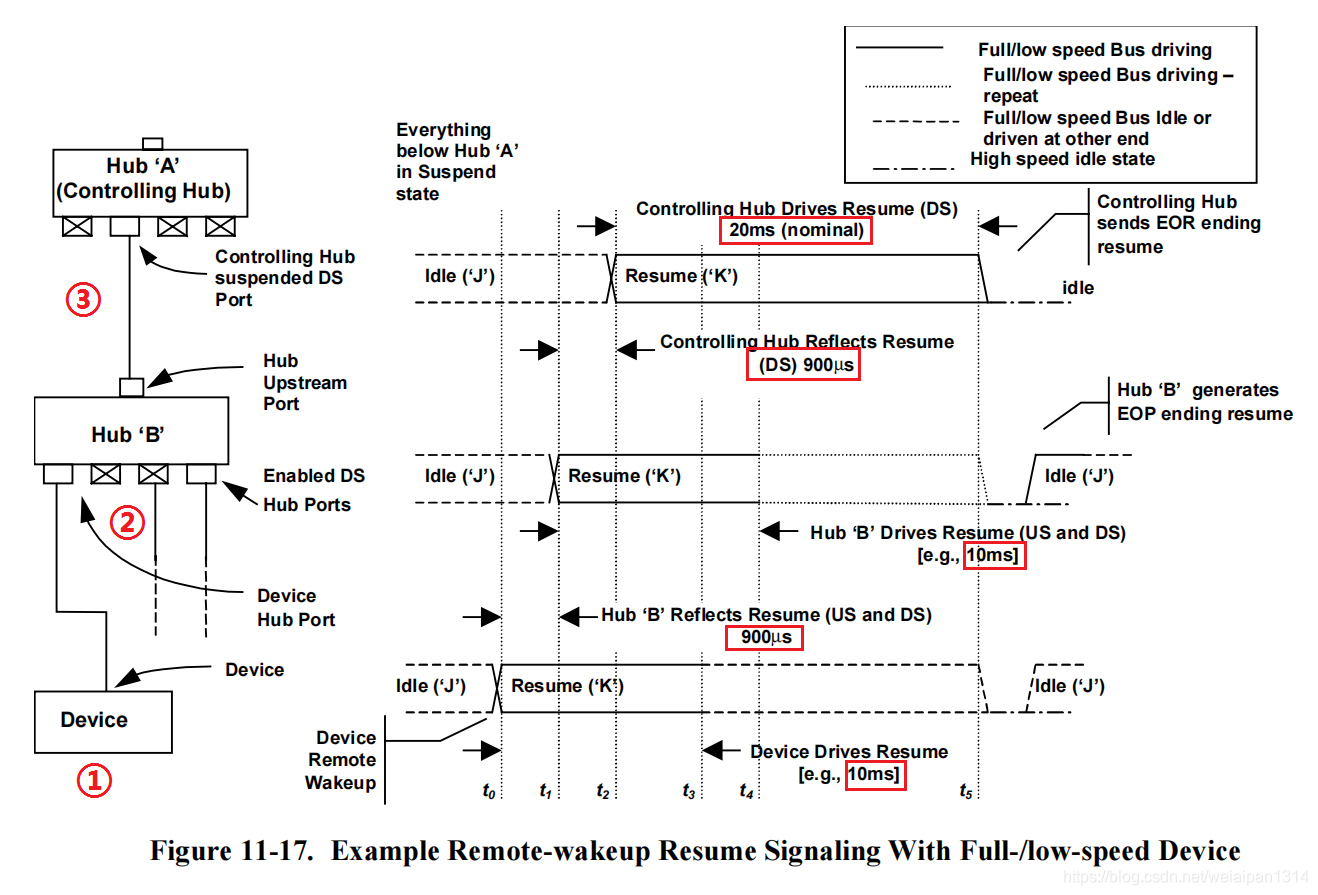

当主机控制器进入挂起后，所有设备是没办法向主机提交数据的，那主机是怎样知道设备的唤醒请求呢？答案是通过电信号。如下图（usb_20.pdf Page-333），设备需要生成一个1ms-15ms的K状态电信号（这里例子为10ms），hub会在1ms内捕获到该信号（此时设备其实就可以停止驱动K状态了），hub会进行和设备相同的操作把此信号传递给主机控制器，主机控制器对唤醒操作进行接管，主机会继续驱动唤醒信号直到20ms，并以低速EOP信号结尾，完成对设备的唤醒操作。如果是一个鼠标设备的话，休眠的系统有时会被恢复，其实这里大家可以看做是设备给主机系统发送一个IO中断信号，主机系统检测到后可以实现一系列的后续操作。

3、远程唤醒的条件

1.USB外设需支持远程唤醒操作

2.USB设备描述符设置远程唤醒

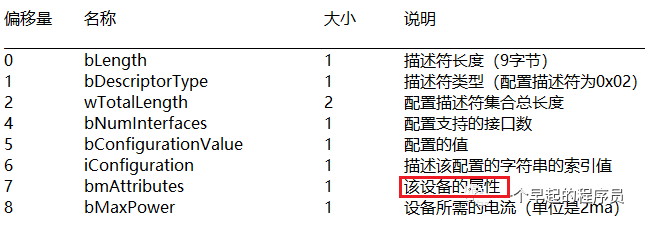

USB设备配置描述符设备属性中必须Bit5必须为1（remote wake-up）。
