航顺超高性价比智能门锁MCU守护你的家门，智慧生活更安心

近年来，居民消费升级，绿色化、智慧化、定制化等逐渐成为家居消费新趋势。

其中智能门锁成为家居必备，其智能化程度越来越高，不仅能够实现指纹、密码、人脸识别等最基本的开锁方式，还将能够实现更加智能化的开锁方式，例如手势识别、语音识别等。

虽然一系列智能化的功能深受市场认可，但死机、掉线等系统稳定性问题、指纹识别误识率高、门锁续航短需要经常更换电池等问题仍然困扰着各大智能锁企业。门锁智能化的核心器件是MCU芯片，所以要优化系统和续航问题，最直接的解决方案就是选择高可靠性和低功耗的MCU解决方案。

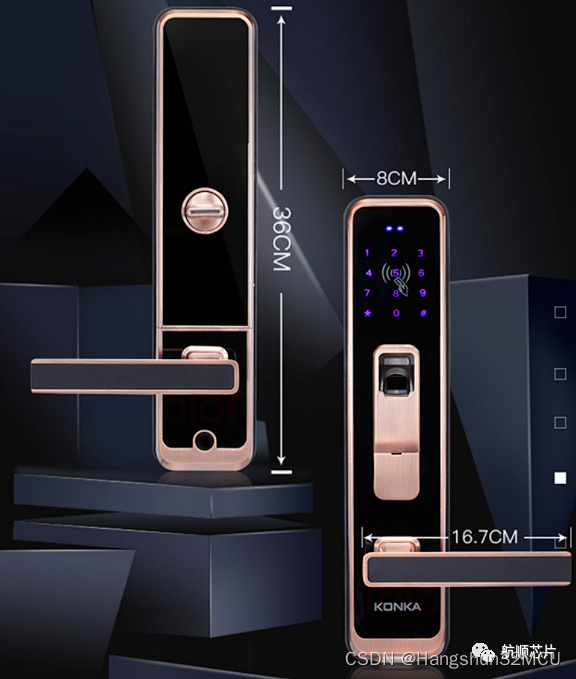

某品牌指纹锁实物图（内置航顺MCU方案）

如上，内置航顺HK32C030家族解决方案的某品牌智能指纹锁，采用4节电池供电，在待机状态下功耗极低，极大的延长电池的使用时间。在功能上，支持指纹开锁、密码开锁、RF刷卡开锁等多种开锁模式，并支持语音提示、支持语音防盗报警、第三代光学指纹识别。

智能门锁系统框图（HK32C030家族应用）

在智能锁系统中，HK32C030主要负责控制和管理各种传感器、执行器和通信模块。例如，它可以通过读取RF卡或指纹识别来解锁门锁，并通过语音播报和OLED显示模块将解锁信息传达给用户。

与其他MCU产品相比，HK32C030不仅具有出色的性能和低功耗特性，可有效加强智能锁续航能力，确保系统长时间运行；还可提供丰富的外设接口和强大的处理能力，能够满足智能锁系统的高要求。

HK32C030家族产品特点：

n CPU内核：ARM Cortex-M0，最高时钟频率64 MHz

n 最大支持64 KB Flash（包括61Kbyte主Flash区，以及可配置为主Flash区的3KbyteBootloader区）， 10 KB SRAM

n 数据通信接口

ü 3路UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。

ü 2路高速SPI：支持4至 16位可编程数据帧，带复用的 I2S接口。

ü 2路I2C：支持超快速模式（1Mbit/s）、SMBus和PMBus。在Stop模式下，支持数据接收唤醒。

n 定时器及PWM发生器

ü 1个16位高级定时器（TIM1共4路PWM输出，其中3路带死区互补输出和刹车功能）

ü 5个16位和1个32位通用定时器（
TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）

ü 1个16位基本定时器（TIM6）

n 片内模拟电路

ü 1个12位SAR ADC（多达23路模拟信号输入通道） 最高转换器频率：1.14 MSPS

ü 9位分辨率温度传感器，温度采集范围为 -40°C~+105°C

n 支持RTC，带闹钟功能

n 工作电压范围：VDD：2.6V ~ 5.5 V

n 工作温度范围：-40°C~ +105°C

n 可靠性：通过HBM6500V/CDM2000V/LU800mA等级测试。

HK32C030系列MCU配备了相应的开发板供工程师进行功能验证，软件方面提供了常用功能的应用例程供工程师设计参考。

目前，已经有多家主流智能门锁企业选择了航顺芯片HK32C030系列进行产品设计和批量生产，为了实现客户端快速有效的产品开发进程，我们在进行产品研发的同时也致力于生态的更新与完善。
