解决9341系列LCD，使用杜邦线等连接线，造成白屏问题

现象1：普通单芯铜线焊接的屏幕，能够正常读到ID，但是无法显示内容。

最近在做导师的项目，打板子前想先把一块2.4寸的TFT调好。之前屏幕已经试过能用，奈何今天用连接线外接时，能读到ID，但无法显示。
查了一下8080的时序，看了一下程序代码，基本确定是由于串扰造成的信号完整性问题，屏幕的并数据口电平转换比较快，很容易出现串扰问题，甚至用手指去触碰，都可能产生干扰。
因为项目问题，临时换方案不大可能，所以想着从时序上入手去降低刷新率。由于主控是STM32F103RCT6，所以没有FSMC，软件去模拟的，用的原子哥的LCD程序去修改显示驱动。
我的思路是，由于串扰的存在，只要预先改好DATAOUT并行口的电平，然后延时稳定后，再让屏幕来读取，这样就能把信息无误的传递过去。先看下发送的程序：

//写寄存器函数
//data:寄存器值
void LCD_WR_REG(u16 data)
{
	LCD_RS_CLR;//写地址
 	LCD_CS_CLR;
	DATAOUT(data);
	LCD_WR_CLR;
	LCD_WR_SET;
 	LCD_CS_SET;
//	delay_us(100);
}
//写数据函数
//可以替代LCD_WR_DATAX宏,拿时间换空间.
//data:寄存器值
void LCD_WR_DATAX(u16 data)
{
	LCD_RS_SET;
	LCD_CS_CLR;
	DATAOUT(data);
	LCD_WR_CLR;
	LCD_WR_SET;
	LCD_CS_SET;
}

我们看到，想要让数据稳定，那么可以在DATAOUT(data)后加入延时来处理，修改后是这样

//写寄存器函数
//data:寄存器值
void LCD_WR_REG(u16 data)
{
	LCD_RS_CLR;//写地址
 	LCD_CS_CLR;
	DATAOUT(data);
	delay_us(1);
	LCD_WR_CLR;
	LCD_WR_SET;
 	LCD_CS_SET;
//	delay_us(100);
}
//写数据函数
//可以替代LCD_WR_DATAX宏,拿时间换空间.
//data:寄存器值
void LCD_WR_DATAX(u16 data)
{
	LCD_RS_SET;
	LCD_CS_CLR;
	DATAOUT(data);
	delay_us(1);
	LCD_WR_CLR;
	LCD_WR_SET;
	LCD_CS_SET;
}

实测，延时1us就ok，如果不够，你可以先把显示加长点，再降到合适的时长。

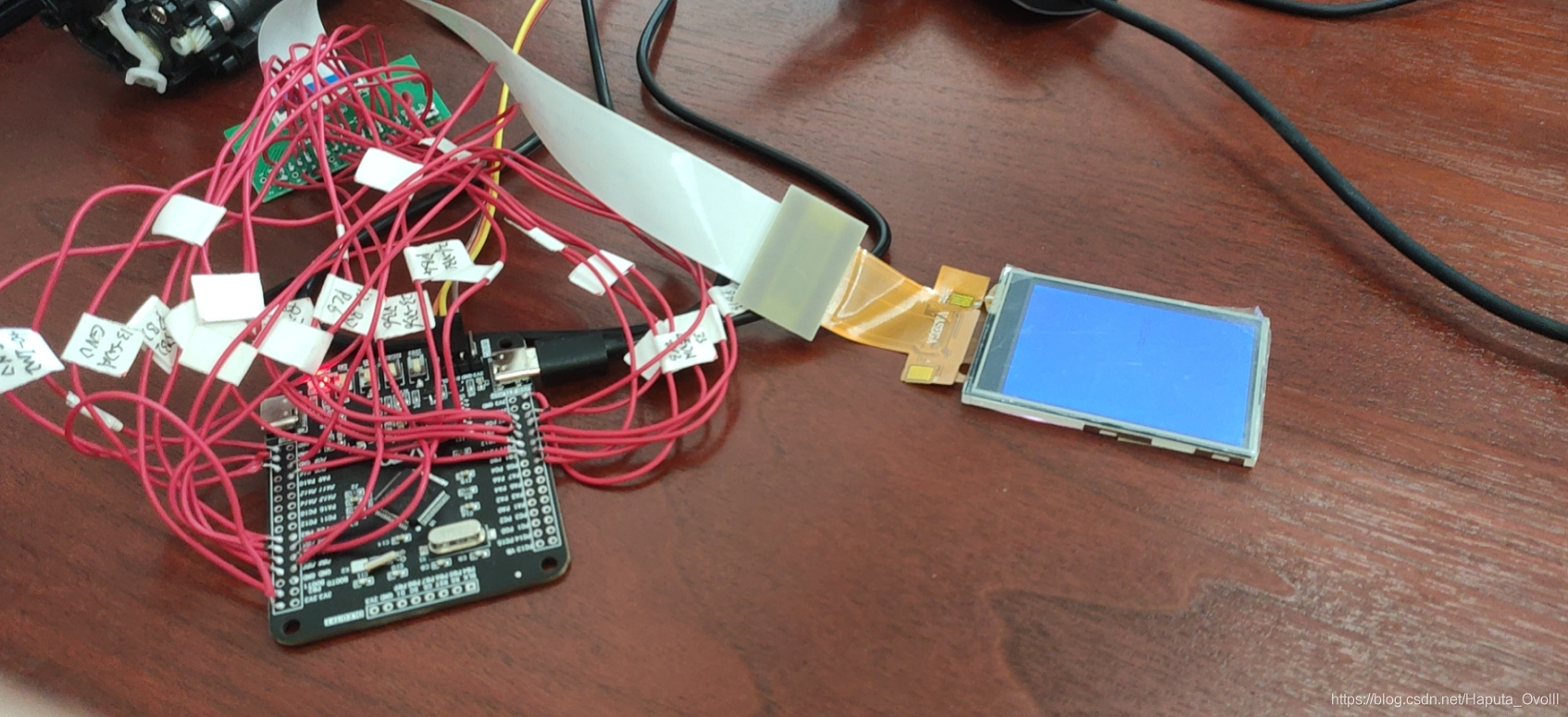

刷新屏幕能显示了，把屏幕刷成蓝屏。

现象2：问题还没解决，能够刷新整块屏幕，但没法显示字体，而且，只要显示字体，刷新就会失效。
主函数大概是这样：

如果不注释LCD_ShowString,那么刷新屏幕也会失效。
造成这样的原因和上面一样，我们要减慢WR和CS的速度，不然会由于串扰，使数据接收和发送的使能失效，无法完成对应的功能，因此需等待并口电平转换完成。由于显示数字和刷屏用的函数不一样，这是通过画点来实现刷屏的，因此我们改对应函数的时延即可：

```c
//快速画点
//x,y:坐标
//color:颜色
void LCD_Fast_DrawPoint(u16 x,u16 y,u16 color)
{
	if(lcddev.id==0X9341||lcddev.id==0X5310)
	{
		LCD_WR_REG(lcddev.setxcmd);
		LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);  //这里也要跳转过去加时延
		LCD_WR_REG(lcddev.setycmd);
		LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
	}else if(lcddev.id==0X5510)
	{
		LCD_WR_REG(lcddev.setxcmd);LCD_WR_DATA(x>>8);
		LCD_WR_REG(lcddev.setxcmd+1);LCD_WR_DATA(x&0XFF);
		LCD_WR_REG(lcddev.setycmd);LCD_WR_DATA(y>>8);
		LCD_WR_REG(lcddev.setycmd+1);LCD_WR_DATA(y&0XFF);
	}else if(lcddev.id==0X1963)
	{
		if(lcddev.dir==0)x=lcddev.width-1-x;
		LCD_WR_REG(lcddev.setxcmd);
		LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
		LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
		LCD_WR_REG(lcddev.setycmd);
		LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
		LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
	}else if(lcddev.id==0X6804)
	{
		if(lcddev.dir==1)x=lcddev.width-1-x;//横屏时处理
		LCD_WR_REG(lcddev.setxcmd);
		LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
		LCD_WR_REG(lcddev.setycmd);
		LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
	}else
	{
 		if(lcddev.dir==1)x=lcddev.width-1-x;//横屏其实就是调转x,y坐标
		LCD_WriteReg(lcddev.setxcmd,x);
		LCD_WriteReg(lcddev.setycmd,y);
	}
	LCD_RS_CLR;
 	LCD_CS_CLR;
	DATAOUT(lcddev.wramcmd);//写指令
	delay_us(1);//这里加时延
	LCD_WR_CLR;
	LCD_WR_SET;
 	LCD_CS_SET;
	LCD_WR_DATA(color);		//写数据
}

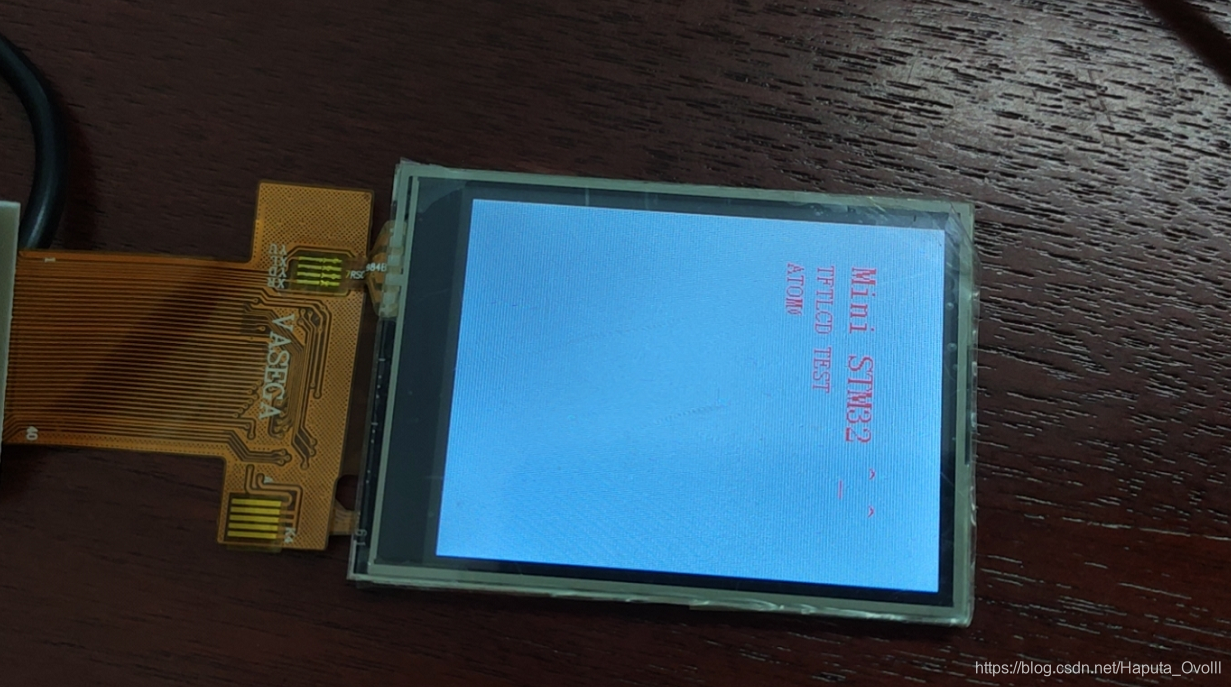

这样就能正常显示了，但是有一定的不稳定性，毕竟串扰极有可能由于长期运行，温度、空气等原因加剧，所以还是画板子吧，或者使用屏蔽线，做好防护。
