光纤是通讯传输的重要组成部分，当光纤断了，在无保护的状态下，需要人工进行倒接处理。过程将持续几分钟到几十分钟不等，严重影响信息传递。OTN光层保护可以实现业务在50 ms时间内完成自动保护倒换，提升网络高可靠性和设备的容灾能力。

1、实现原理

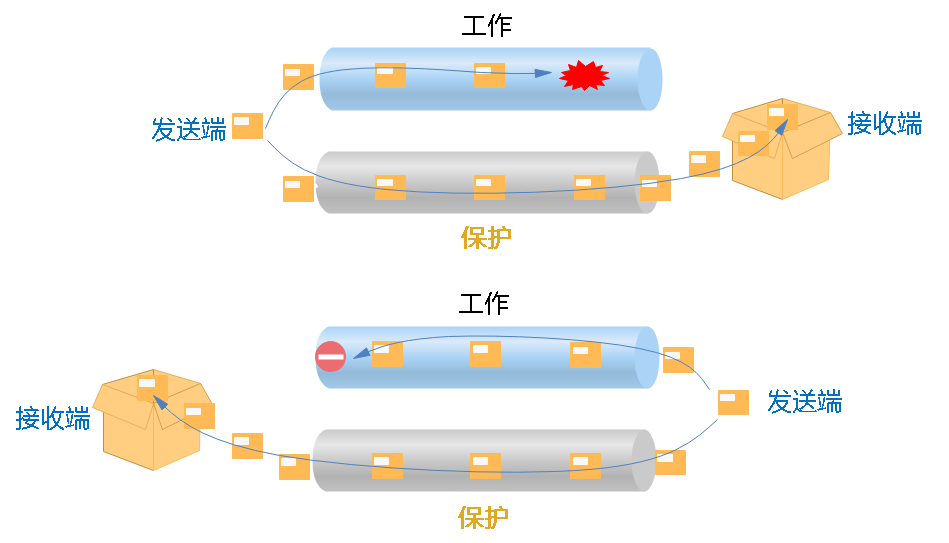

OTN光层保护主要通过“并发优收”来实现。并发，即同时发送。优收，即择优接收。
发送端同时发送两路信号，通过两个不同的通道传输。接收端比较收到的信号，选取两个通道中的质量较好的一路信号来接收。
当选收的工作路径发生故障时，业务接收端进行故障检测，然后将业务倒换到保护路径上，从而进行保护。工作一般是短路由，信号正常情况下，信号质量是差不多的。

由于业务都是双向的，所以倒换包括单向倒换和双向倒换。
单向倒换：出现单向故障（即故障只影响一个方向）时，只有受影响的一端进行倒换。有告警就倒换。

双向倒换：出现单向故障时，受影响和不受影响的两端都会进行倒换。意义在于，一般工作是短路由，会影响时延。
在这里插入图片描述
倒换后，若工作通道恢复正常，还可以选择是否返回到工作通道。

非返回式：工作通道恢复正常后，已倒换到保护通道的业务信号不返回到工作通道，仍然在保护通道传输。

返回式：当工作通道恢复正常时，业务信号会返回到工作通道传输。

2、保护类型

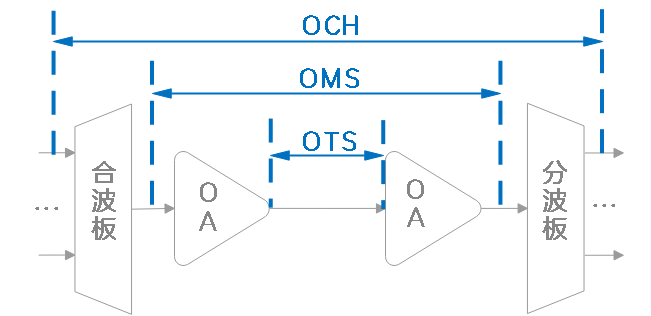

OTN光层保护提供了各个层次的光层保护，简要说明了波分的光层结构。
在这里插入图片描述
OTS光传输段层，就是前后两级光放大类单板（即OA类单板）之间形成的部分。
OMS光复用段，是由合分波类单板之间形成的部分。
OCH光通道层，是单个的波长通道，业务单板之间的部分。
因此，针对以上光层结构，也就有了光传输段保护、光复用段保护和光通道保护三种保护。

光传输段保护

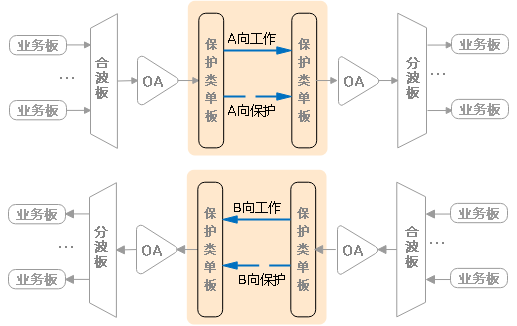

光传输段保护，也叫光线路保护，保护相邻两个光放大（OA）站点之间的光纤。也就是用备用光缆来保护一段容易遭到损坏的工作光缆。
在这里插入图片描述

光复用段保护

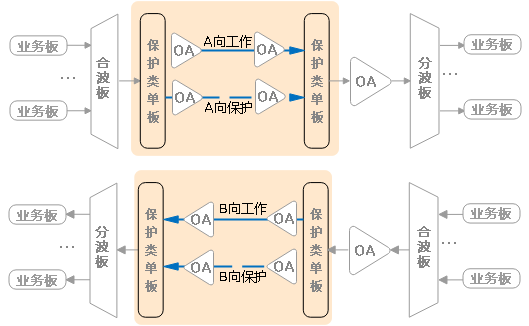

光复用段保护，在光传输段保护的基础上，增加了对光放大（OA）站点的保护能力。
在这里插入图片描述

光通道保护

光通道保护主要保护的是单通道业务，同时具备保护合分波单板、光放大（OA）站点等光层单板能力。

根据业务单板的使用情况，光通道1+1保护应用场景分为业务单板冗余配置方式和业务单板共享配置两种方式。

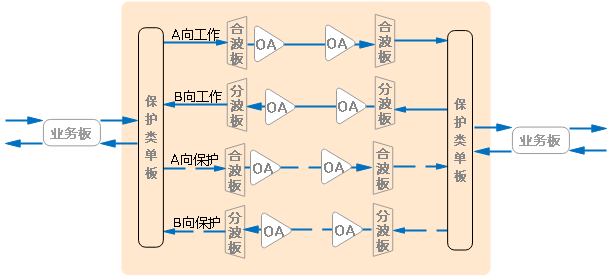

业务单板共享：工作通道和保护通道共享业务单板。
在这里插入图片描述

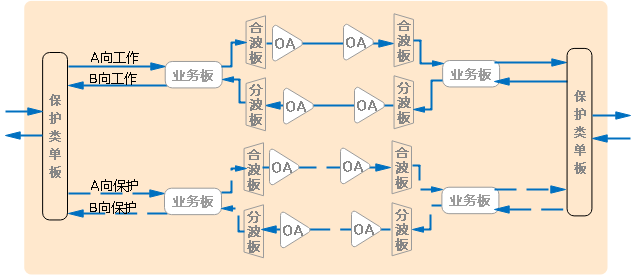

业务单板冗余：工作通道和保护通道上各有一块业务单板。

光通路层保护（Och保护）

光通路线性保护是指在光波长层面采用的子网连接保护，是一种专用端到端的保护机制，可用于任何的物理拓扑 (即网状网、环网或混合结构)，通过光通路保护单元的双发选收或选发选收功能，利用不同的光纤或同一光纤中的不同波长等对业务提供保护。

光层保护和电层保护的区别

光层保护是通过光路实现的。可以理解为有一个一比二的分光器，进来一束光，通过分光器分成两束一模一样的光（光能量减半），相当于“双发选收”。在对端有一个光开关，一直在选收检测工作和保护的光功率，当检测到工作的光功率比设置的门限值低的时候，会自动倒换。

电层保护检测的是ODU级别的，能检测到实际的信号质量，光层保护做不到。光层保护只检测光功率，检测的光功率的值是在设置值范围内就认为是好的。比如说光缆断了，接纤芯时接错了，结果那个纤芯光的波长刚好SOP可以检测到且在范围内，就认为是好的，但业务时不通的。
光层保护的优点就是成本非常低。电层保护的优点就是实时检测到信号是否可用，但是成本高。

核心环是光层保护，有四对纤，有两个路由，一个路由两根纤，保护的是光缆。

LMSP（线性复用段保护）

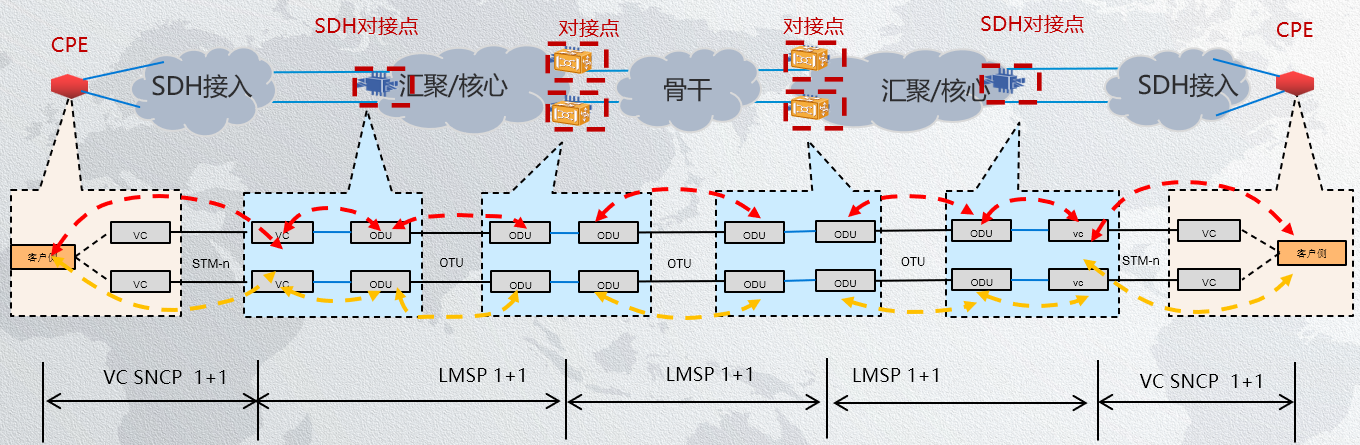

LMSP（Liner Multiplex Section Protection，线性复用段保护）是一种SDH端口级别的保护，即用一个SDH端口保护另一个SDH端口上的任何业务。在出现链路故障时，LMSP将通过线性复用段K字节发出保护倒换请求，并由对端设备给予倒换桥接应答。

LMSP通常也称为低速APS保护。

目的
目前现网应用场景中，用户侧还存在大量的低速链路接入场景。这些低速链路一般应用较久，可能存在因链路老化而导致的链路不稳定情况；且低速链路承载量小，遇到突发场景，容易因拥塞而发生故障。因此，在现网低速链路应用场景中，需要有LMSP特性对低速链路的可靠性与稳定性提供有效的保障。

LMSP是SDH网络中的一个固有特性，在SDH网络上已经有很长的应用历史。在部署移动承载网络时，路由器需要和SDH设备ADM或无线设备RNC对接，这些设备都支持LMSP功能。路由器原有的保护特性不能很好的完成对路由器与ADM或RNC之间通信通道的保护，而LMSP特性很好地解决了这个问题。

受益
运营商受益：

运营商目前存在大量的低速组网场景，LMSP能提高运营商低速组网链路服务的可靠性与安全性，增强运营商产品的可信度，提高运营商产品的市场竞争力。

通过LMSP的自动倒换，减少了人为干预节省人力成本。

通过LMSP的快速倒换，减少了网络中断时间提高了网络传输的可靠性。

用户受益：

LMSP能更好的对用户提供的服务进行保护，提高服务可靠性与安全性，减少用户利益受损的风险。

通过提高网络的可靠性，使得用户接入成功率大大提高。

【OSN 7500特性介绍】TDM特性：线性复用段保护

保护实践

1、大客户专线业务在现网中用中兴OTN系统承载，一般是单项返回式保护。

异厂家设备都是单项倒换，因为倒换协议是私有协议。单项倒换不需要协议。

异厂家可以同时设置成返回或非返回保护。

每一条保护组有一条交叉ID，如果保护倒换或保护通道失效，在告警上只显示交叉ID，不显示端口，具体端口按照交叉ID查找

可以人工保护倒换（命令）及返回。这是平时维护的手段，比如说工作出了问题，没有告警，但是业务断了。在紧急恢复业务的情况下我们可以手动倒换，看能否恢复。

可以强制倒换到保护，但设置完一定记得要清除。忘清除就不会切换回去了。
如果是人工倒换，命令优先级低，保护断可以自动切回。但是保护完，建议清除掉。

SNCP的倒换就是做交叉，做1A2Z的交叉或2A1Z的交叉，做完就自动生成保护组。

站内都是电层保护，1A2Z（1个时隙到2个时隙）或2A1Z。SNCP是电层保护。

双向保护时，需要APS协议，同厂家只需要将其启动，异厂家无法使用双向保护。

双上行要两个端口，对资源要求高。SNCP要一个端口。

网管上，绿线是工作，蓝线是保护。黄线是已定义端口但未连接，没连上面会有OCI（断开连接指示）的告警。

交叉连接都是在站内

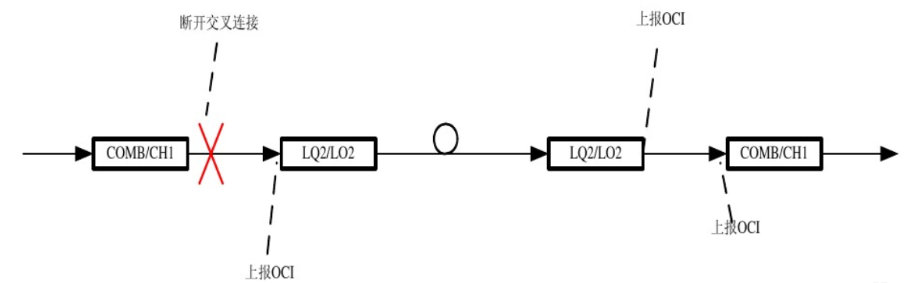

OCI告警是从时隙交叉系统 (M820V2.5设备和M8x00) 中增加的，其主要目的是指示交叉连接的断开。也就是说遇到OCI说明本业务所在的路径上游没有配交叉连接。
没有配置交叉时单板上报ODU OCI告警，LO2和CH1在调度发送端口(背板向光口方向)有检测点用于计算是否产生OCI，目前此告警比较可信，一旦出现该告警可以认定是没有配置交叉。LO2比CH1特别之处是LO2在调度接收端口 (光口向背板方向) 有检测点，可以读取维护信号OCI开销，用以检测上游有没有配置交叉;
