无线基站（RRU、AAU、BBU）

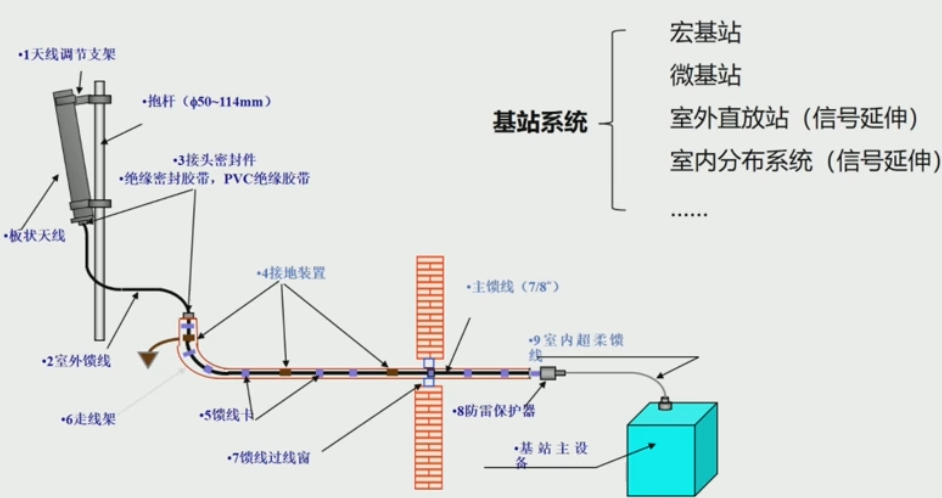

基站的主要组成

天线

天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

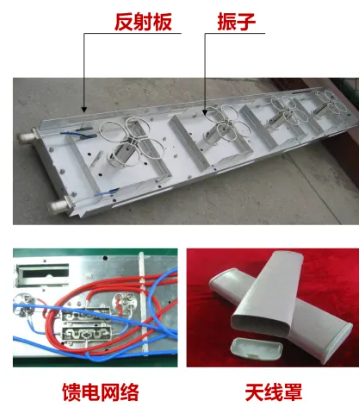

1.常见天线：板状天线、美化天线和蘑菇头天线；
2.天线主要功能：收发无线信号即辐射和接收电磁波；
3.天线参数：
1).频率：端口标示支持的频率 eg:820-960 1710-2170
2).水平波宽 eg:65°
3).垂直波宽 eg:6°
4).极化方向 ±45°
5).下倾角：分为电子下倾角和机械下倾角。
4.天线有2端口，4端口，8端口天线。
无源，没电。

馈线（电缆线）

馈线又称电缆线，在包括有线电视系统在内的多个领域中起传输信号的作用，通过它将天线接收的信号传给前端系统，前端输出的信号也是由电缆线传输到各用户的电视机。因此馈线的质量和型号是直接影响有线电视系统接收效果和信号传输质量的重要因素。
1.馈线有1/2"馈线、7/8"馈线和13/8"馈线等
2.馈线不建议过长，造成损耗，7/8损耗为70M/3.86DB
3.馈线不能过于弯曲
4.馈线头子做好密封，避免引起驻波告警

RRU（射频拉远单元，Remote Radio Unit）

射频拉远单元分成近端机即无线基带控制（Radio Server）和远端机即射频拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI或IR接口，可以稳定地与主流厂商的设备进行连接。RS可以安装在合适的机房位置，RRU安装在天线端，这样，将以前的基站模块的一部分分离出来，通过将RS与RRU分离，可以将烦琐的维护工作简化到RS端，一个RS可以连接几个RRU，既节省空间，又降低设置成本，提高组网效率。同时，连接二者之间的接口采用光纤，损耗少。

射频拉远单元(RRU)分为 4 个大模块：中频模块、收发信机模块、功放和滤波模块。
收发信机模块完成中频信号到射频信号的变换；再经过功放和滤波模块，将射频信号通过天线口发射出去。
1.RRU频段分类：900M 1800M 2100M（4G），3.5G（5G）
2.功率：2*80W,4*60W等
3.多进多出（MIMO）模式：2TX/4RX 1T/2R 3TX/6RX
4.TX 带宽：934-960MHz RX 带宽：889-915MHz
5.体积（L) 重量（kg） 尺寸 供电方式 工作温度
6.IR 光口数量及速率 用于连接BBU或者级联RRU
7.功耗：功耗根据小区负荷变化
8.分为多模RRU和单模RRU。
有源，接电。

BBU（室内基带处理单元，Building Base band Unit）

通常大型建筑物内部的层间有楼板，房间有墙壁，室内与室内用户之间有空间分割，BBU+RRU多通道方案就是利用这一特性。对于超过10万平方米的大型体育场馆，可将看台划分为几个小区，每个小区设置几个通道，每个通道对应一面板状天线。
通常室内分布系统采用电缆的电分布方式，而BBU+RRU方案则采用光纤传输的分布方式。基带BBU集中放置在机房，RRU可安装至楼层，BBU与RRU之间采用光纤传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。

1.BBU组成：主控板、基带板（BBP）、机框、传输接口、调测接口、RRU连接接口和GPS接口等。
2.通过IP和Vlan，区分不同的业务。

4G和5G中，BBU上有GPS，要调制解调。

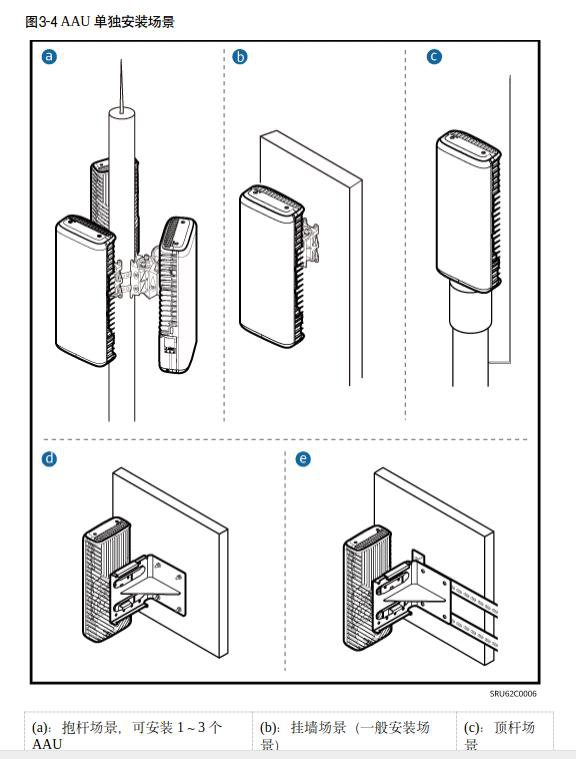

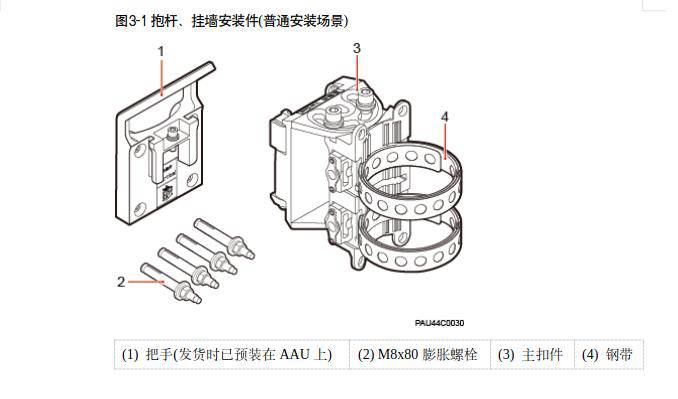

AAU（有源天线单元，Active Antenna Unit）

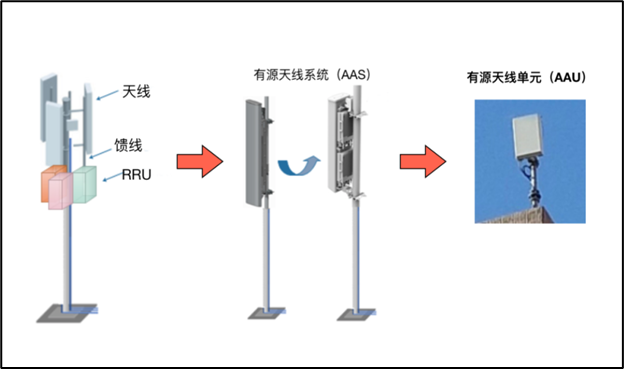

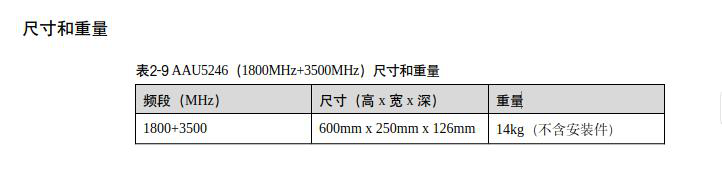

AAU现在成了5G基站的主要设备，从架构上是融合4G时代的RRU(远端射频单元)+Antenna Unit(天线单元)。在AAU中集成了多个T/R单元，T/R单元就是射频收发单元。
有源即接电。

5G相较于4G的硬件差别，主要在高频组网中，天线和RRU合并为AAU。高频需要多天线技术，满足波束赋形。人工链接馈线难度非常大，需要RRU和天线合并。常见的AAU,64T64R或32T32R。

室分系统

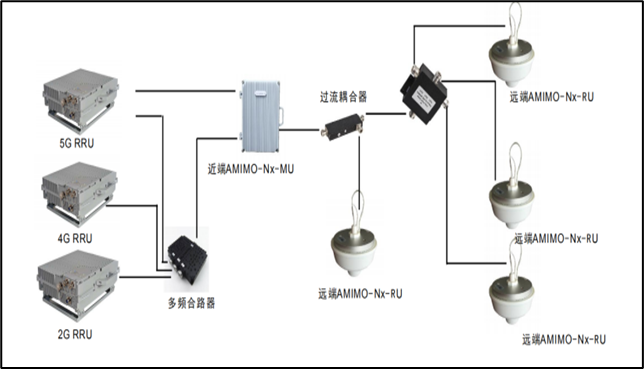

室分系统基本上和宏站一致，区别在天线侧，室分系统组成如下：
1.蘑菇头，类似板状天线。
2.合路器，把多个频段RRU合成一路信号。
3.功分器，把一路信号变成多路信号。

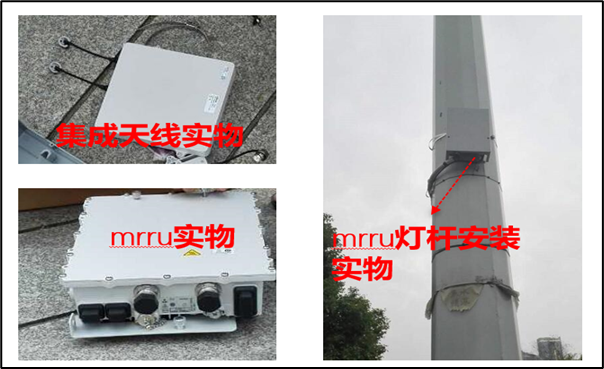

小基站（微站RRU，mRRU）

小站体积小、功率低和部署简单，主要于信号盲区覆盖和热点区域容量补充。
微站RRU是易部署的高性能射频拉远单元

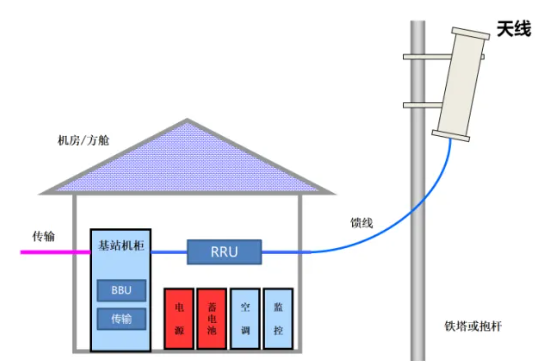

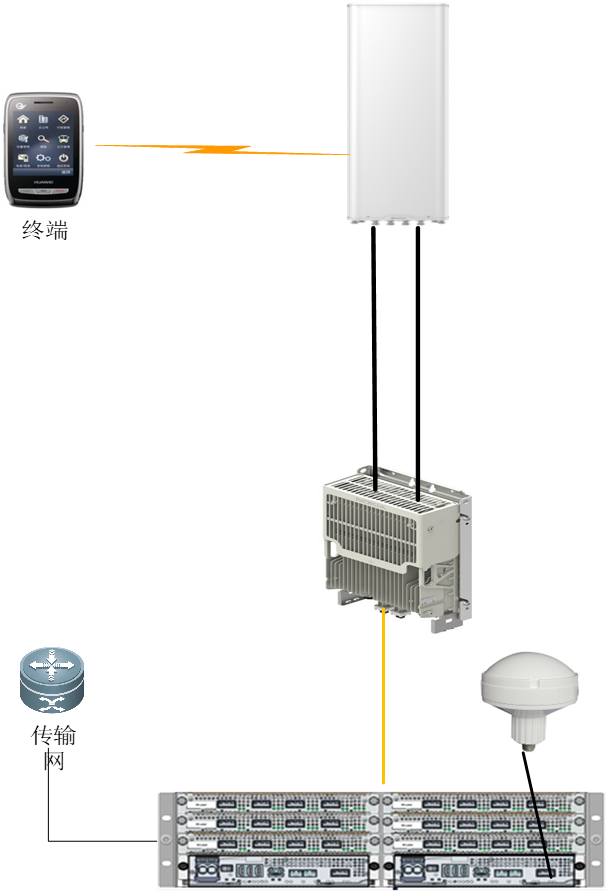

4G基站的组成

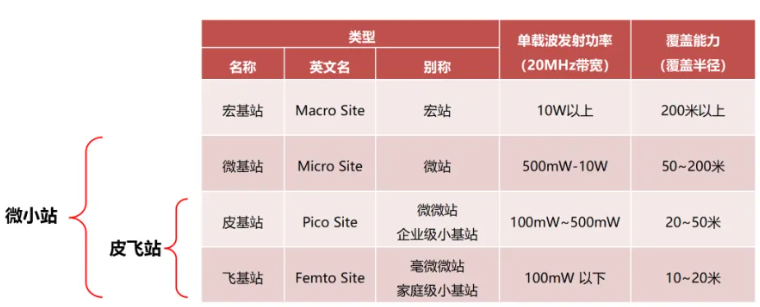

基站的分类

5G组网采用宏站与微站结合的覆盖方式。宏站主要用于广域覆盖，微站和室分主要用于人员密集区域。

5G网络架构

5G接入网

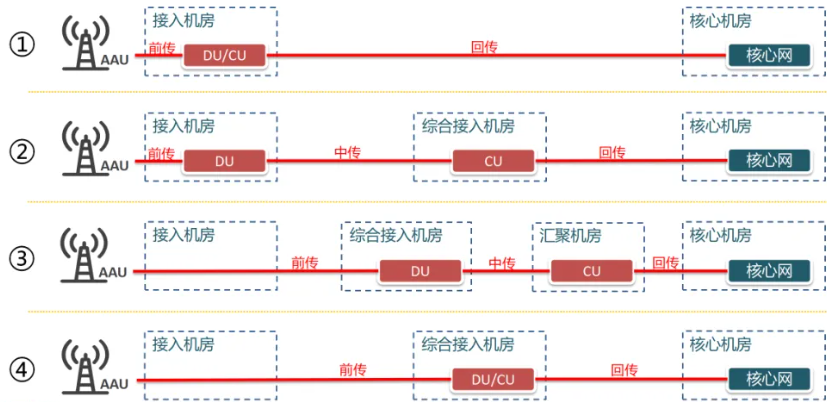

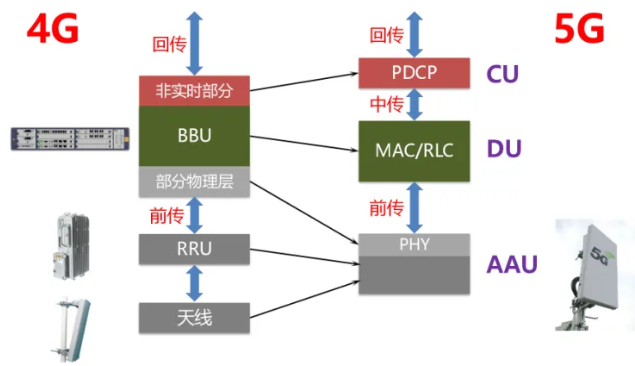

5G RAN网络将从4G/LTE的BBU、RRU两级结构，演进到CU、DU和 AAU三级结构。

5G接入网(D-RAN和C-RAN)
