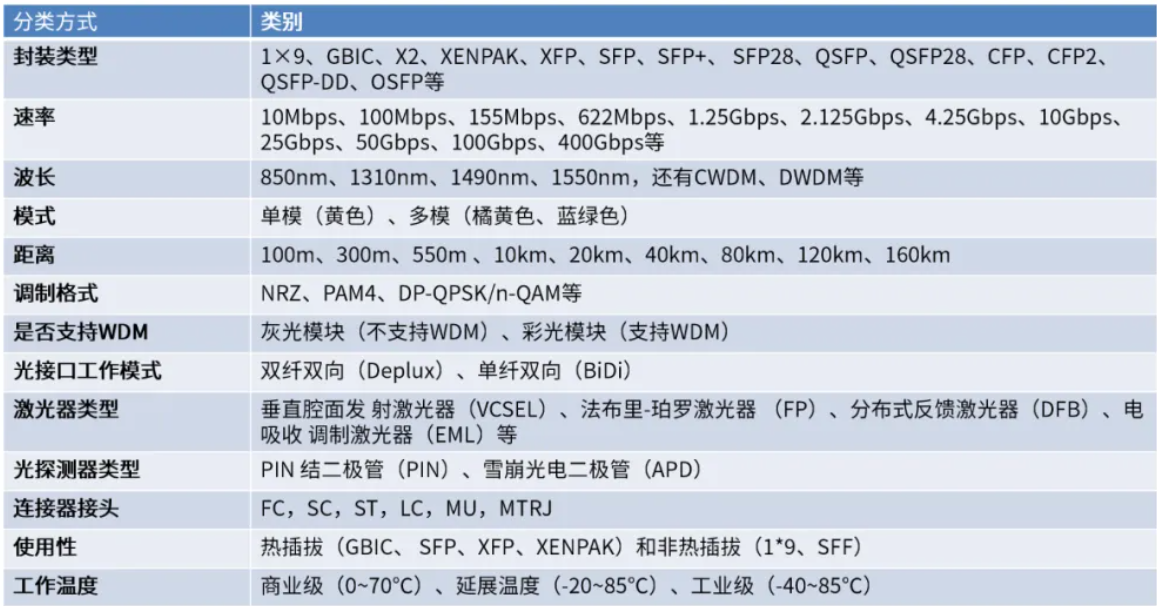

光模块 的结构、性能指标、种类、命名方式

一、光模块的结构

光模块是实现光信号传输过程中光电互相转换的光电子器件。
在发送端，光模块实现电信号→光信号转换。光信号通过光纤传输。在接收端，光模块实现光信号→电信号转换。

光模块通常由光发射组件、光接收组件、激光器芯片、探测器芯片等部件组成。
在发射端，驱动芯片对原始电信号进行处理，然后驱动半导体激光器(LD)或发光二极管(LED)发射出调制光信号。
在接收端，光信号进来之后，由光探测二极管转换为电信号，经前置放大器后输出电信号。

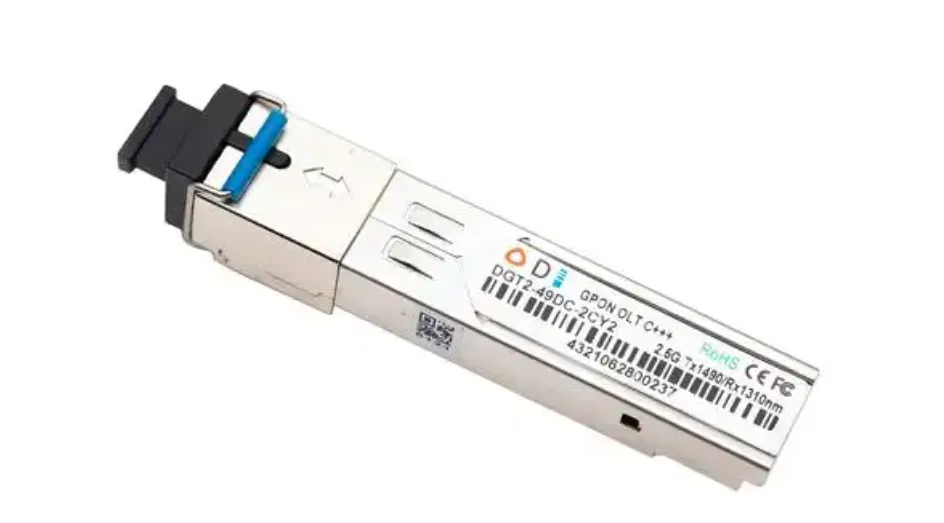

光模块结构示意图（SFP（Small Form Pluggable，小型可插拔）+封装）

光模块的基本组成结构包含以下几部分。

1 防尘帽 保护光模块光接口不受外部环境污染和外力损坏。
2 裙片 用于保证光模块和设备光接口之间良好的搭接，只在SFP封装的光模块上存在。
3 标签 用于标识光模块的关键参数及厂家信息等。
4 接头 接头通常是“闪亮”的金属色，也被称作“金手指”，用于光模块和单板之间的连接，传输信号，给光模块供电等。
5 壳体 保护内部元器件。
6 接收接口Rx 光信号接收接口。
7 发送接口Tx 光信号发送接口。
8 拉手扣 用于辅助光模块拔插，且为了辨认方便，不同距离所对应的拉手扣的颜色也是不一样的。

二、光模块的关键性能指标

光模块就像是“超级快递员”，它的任务和现实中的快递员一样，在发送端“取件”（电光转换）送到指定的道路上运输，在接收端再“派件”（光电转换）送到目的地址。

1、平均发射光功率——决定信号传输距离

光模块在正常工作条件下发射端光源输出的平均光功率，可以理解为光的强度，输出光功率指光模块发送端光源的输出光功率。单位为W或mW或dBm（毫瓦分贝）。其中W或mW为线性单位，dBm为对数单位。在通信中，我们通常使用dBm来表示光功率。光功率衰减一半，降低3dB，0dBm的光功率对应1mW。

在光通信系统中，数据的传输是通过光信号来实现的。这些光信号通过不同的强度来表示二进制代码中的0和1，这些1和0组合起来，就能传递大量的信息，比如文字、图片、视频等等。发射光功率和所发送的数据信号中“1”占的比例相关，“1”越多，光功率也越大。
当发送机发送伪随机序列信号时，“1”和“0”大致各占一半，这时测试得到的功率就是平均发射光功率。平均发射光功率决定了信号能传输多远。

2、OMA光功率&消光比——“1”和“0”区分度

OMA（Optical Modulation Amplitude，光调制幅度）光功率与光模块的消光比（ER，Extinction Ratio）密切相关，两者都是用来描述光信号中“1”和“0”的区分度，单位为dBm。OMA光功率是指高电平和低电平时光功率的差值，而消光比则是这两种电平对应的光功率的比值。在一定范围内，“1”和“0”区分度越大，信号越“清晰”，那么传输的信号质量越好。

消光比是指全调制条件下信号平均光功率与空号平均光功率比值的最小值，表示0、1信号的区别能力。光模块中影响消光比的两个因素：偏置电流(bias)与调制电流(Mod)，姑且看成ER=Bias/Mod。消光比的值并非越大光模块越好，而是消光比满足802.3标准的光模块才好。

3、光模块的中心波长

在光通信系统中，不同的光信号可以通过波分复用（Wavelength Division Multiplexing，WDM）技术在同一根光纤中同时传输。为了确保这些信号
