高速公路ETC卡签之我见1-概述

1.  密钥

密钥:是在明文转换为密文或将密文转换为明文的算法中输入的参数



根据密码算法所使用的加密密钥和解密密钥是否相同、能否由加密过程推导出解密过程(或者由解密过程推导出加密过程) 可分为对称密钥非对称密钥。

Ø  对称密钥:加密、解密使用的是同一个密钥;
Ø  非对称密钥:加密、解密使用的两个不同的密钥。


高速公路非现金收费系统目前使用的是对称密钥。

2.  IC卡

IC卡 (IntegratedCircuit Card,集成电路卡),也称智能卡(Smart card)、智慧卡(Intelligent card)、微电路卡(Microcircuit card)或微芯片卡等。它是将一个微电子芯片嵌入符合标准的卡基中,做成卡片形式。

Ø  按结构分

逻辑加密卡:逻辑加密卡内嵌芯片在存储区外增加了控制逻辑,在访问存储区之前需要核对密码,只有密码正确,才能进行存取操作。

CPU卡:CPU卡内嵌芯片相当于一个特殊类型的单片机,内部除了带有控制器、存储器、时序控制逻辑等外,还带有算法单元和操作系统。CPU卡有存储容量大、处理能力强、信息存储安全等特性。

Ø  按界面分

接触式IC卡:该类卡是通过IC卡读写设备的触点与IC卡的触点接触后进行数据的读写。

非接触式IC卡:该类卡与IC卡设备无电路接触,而是通过非接触式的读写技术进行读写(例如光或无线技术)。其内嵌芯片除了CPU、逻辑单元、存储单元外,增加了射频收发电路。

双界面卡:具有接触和非接触两种通讯界面的卡片,一般非接触部分处理电子钱包的消费,而接触部分处理圈存等安全性要求较高的交易。



高速公路非现金支付卡属于 双界面的CPU卡。后文可能提到的“用户卡”、“CPU卡”、“ETC卡”指的都是该卡片。

3.  设备介绍

3.1. 用户卡

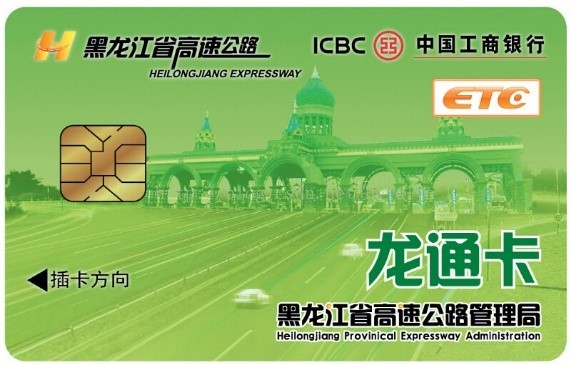

用户卡样例

即 高速公路非现金支付卡,是主管单位发行的高速公路专用缴费卡,包括但不限于境内的收费公路(包括但不限于高速公路)以非现金方式支付通行费,该卡配合专用电子标签可享受不停车缴费的ETC服务。包括储值卡、记账卡两种:

 储值卡:专用缴费卡的一种,卡中含有资金信息,使用时,用户的消费金额直接在卡内的储值金额中扣除。使用之前得先对卡片进行充值,卡内余额不足时将无法交易。

记账卡:专用缴费卡的一种,卡内不含资金信息,使用后,用户的消费金额从用户绑定的银行账户中扣除。



另外,用户卡在不同的省份会有不同的俗称,如广东的“粤通卡”、湖南的“湘通卡”、湖北的“通衢卡”,等等……

3.2. 电子标签

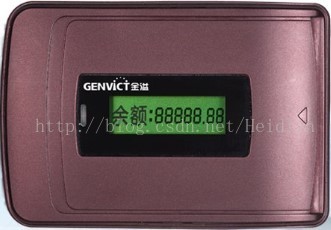

OBU样例

又称车载单元(On Board Unit,简称“OBU”),是安装于车辆用以识别车辆身份的微波收发装置。电子标签上记录车辆的车牌号码、车辆类型等资料,专用微波通讯设备能对其进行读写操作。在高速公路联网收费系统中,电子标签采取两片式设计,配合“用户卡”使用。

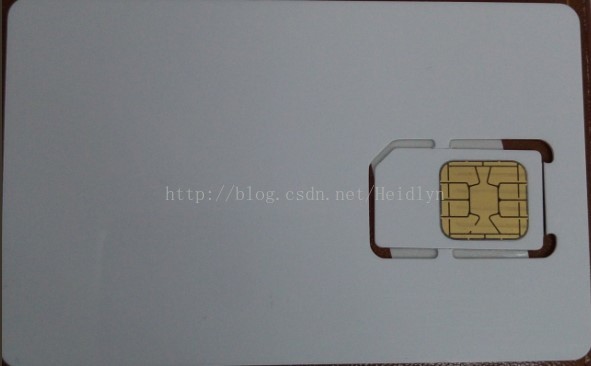

3.3. SAM卡

SAM,即安全存储模块(SecureAccess Module),根据不同用途可分为

Ø  PSAM:消费安全访问模块(Purchase Secure Access Module),存储有消费密钥、外部认证密钥 以及 OBU车辆信息解密密钥 等消费环节可能需要使用到的密钥,一般安放在收费系统的写卡外设中,如ETC收费系统的天线控制盒、MTC收费系统的读卡器。

Ø  ISAM:充值安全存储模块(Increase Secure Access Module),存储有用户卡圈存密钥,主要用于用户卡充值使用;基于安全考虑,多数省份已经取消了ISAM卡的发行,用户卡的充值改为联网处理,充值过程所需的数据全部由后台加密机计算。



注:SAM卡主要起到卡、签交易过程中的合法性认证作用,一般由相关的管理单位负责发行,由相关的使用单位负责管理、使用;普通用户不必关注,同时也无法直接接触。

4.  场景介绍

4.1. 客服网点

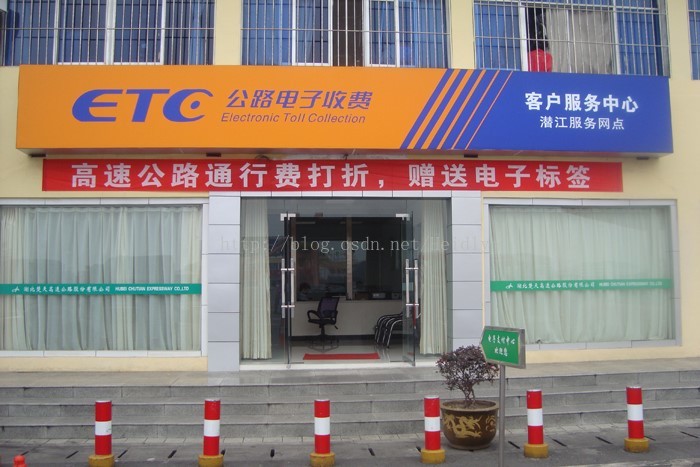

某客户服务中心门面

客户服务网点,一般指从事用户卡、电子标签业务办理、信息查询、售后支持等客户服务的机构,包括客户服务中心、银行代理点、业务代理点等。

4.2. 收费站

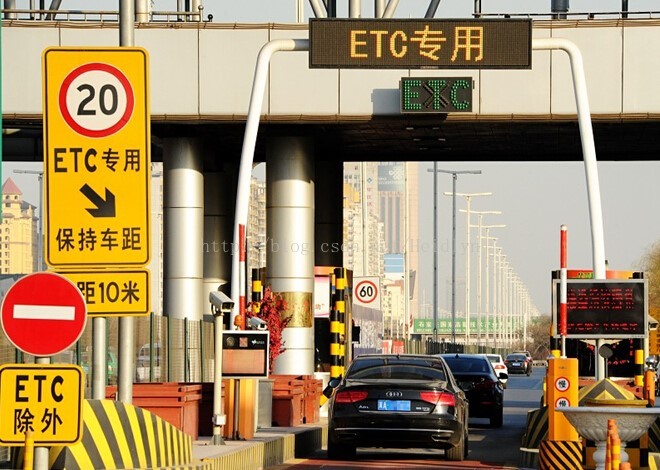

某收费站ETC车道

用户卡配合电子标签使用,可在收费站的ETC车道中实现不停车扣费交易并通过收费站;若仅有用户卡,可在收费站的人工收费车道中刷卡交易,达到非现金缴费的目的。

4.3. 其他场景

目前,关于ETC卡签的使用场景还在不断拓展当中,未来还可能支持停车场、高速公路服务区商超等场所。
