应用案例 | Panorama SCADA：开创性的铁路电气控制系统

案例概况

客户：英国铁路网运营商Network Rail

合作伙伴：Telent Technology Services Ltd

应用：实现对铁路牵引电网的高效管理与精准控制

应用产品：宏集Panorama E2 SCADA系统

一、应用背景

英国铁路网运营商Network Rail计划部署一套新的SCADA电气控制系统，以实现对牵引电网的高效管理和控制。该牵引电力集中管理系统包括电气化系统的电源管理，并连接到1,200多个远程分站，需满足其整个使用寿命期间的所有当前和未来的电气化SCADA需求。

宏集Panorama认证集成商Telent使用宏集的Panorama E2平台在伦敦雷恩斯公园成功调试了一套新的SCADA电气控制系统，满足了Network Rail的需求。

注：牵引动力集中管理系统是一种用于铁路行业的综合管理平台，专门设计用于集中监控和管理牵引动力的各个方面。其主要功能包括：实时监控、数据采集与分析、远程控制、故障预警与诊断、调度优化、系统集成等。

二、宏集解决方案

1.客户诉求

Telent是一家领先的技术公司，专门从事英国关键数字基础设施的设计、构建、支持和管理，拥有数十年的关键任务通信和技术经验。

在此次项目中，英国铁路网运营商Network Rail计划将13个电气控制室的16个电气控制系统迁移到牵引动力集中管理SCADA系统上，并部署服务器和工作站以满足每条线路的需求。该项目由Telent、软件开发商Ematics、Codra（软件平台/驱动程序）、B Squared Controls（配置）、iOCO（软件测试）和iSource（调试资源）组成的团队负责，对大多数核心牵引电力集中管理系统设备进行了淘汰和升级。

2.宏集方案

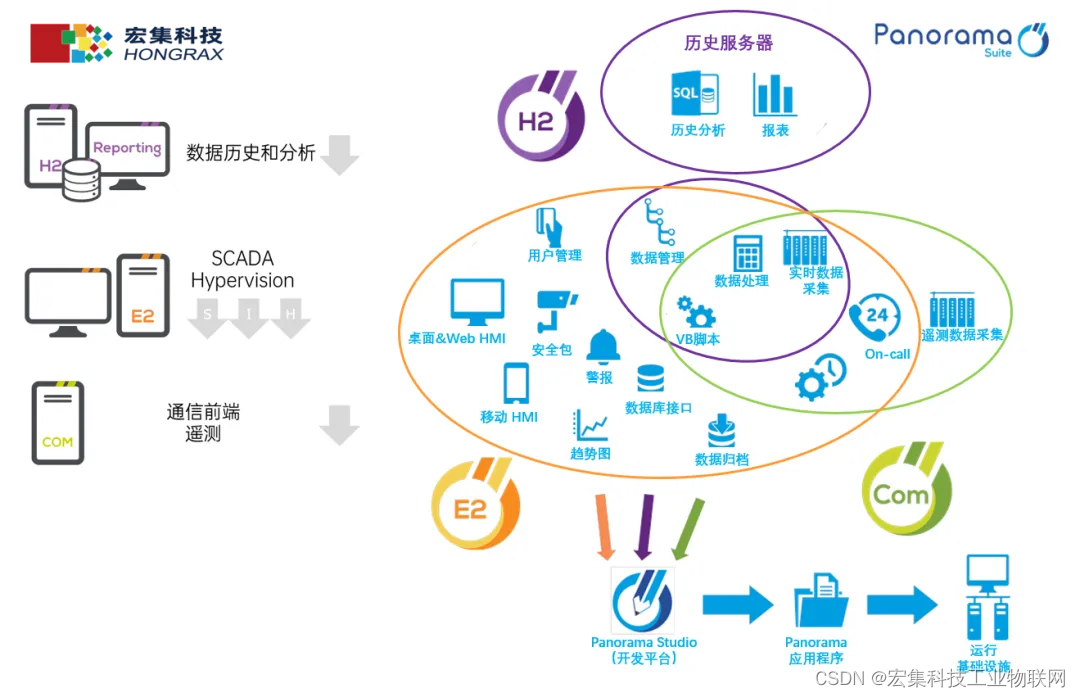

牵引动力集中管理系统的核心是宏集Panorama SCADA。Panorama SCADA功能强大、丰富，能够实现生产控制与跟踪，并优化运营性能，是创建定制应用的理想选择。

作为一种可扩展的SCADA解决方案，宏集Panorama既可以用于小型应用程序(大约100个变量)，也可以部署在大型应用程序(数百万个变量)上。

在牵引动力集中管理系统中宏集Panorama SCADA发挥的优势：

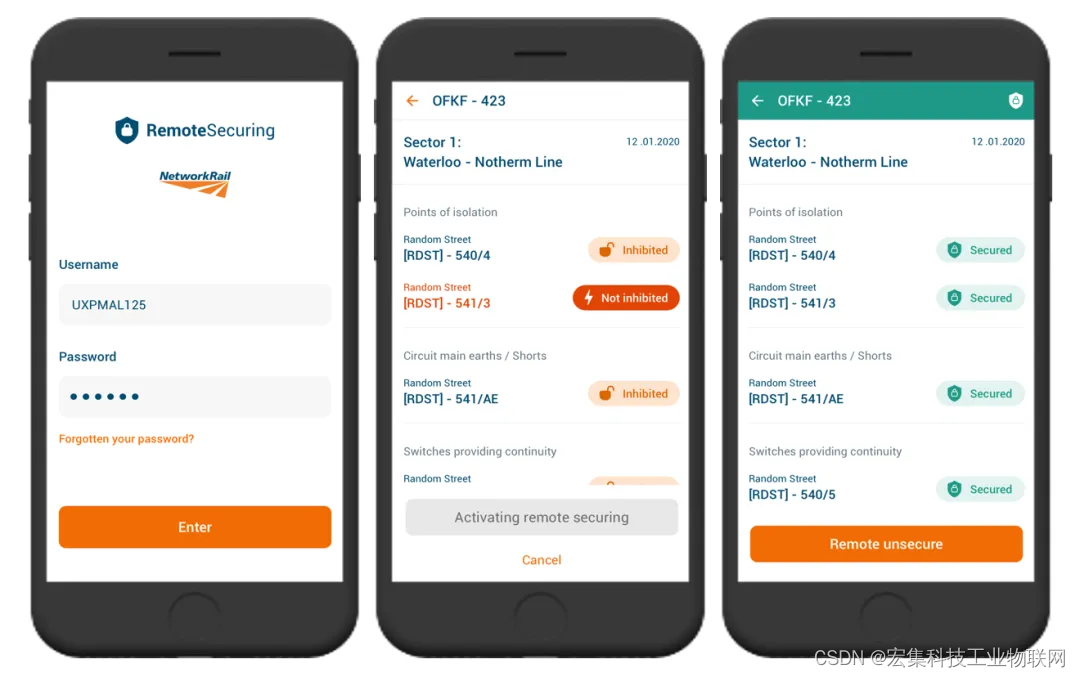

（1）远程安全保障

宏集Panorama提供一款专为提升轨道进入安全性而设计的移动应用程序，通过实时监控和警报功能，确保工作人员和设备的安全。



（2）开发DNP3驱动程序

宏集Panorama SCADA支持开发数据驱动程序，所开发的DNP3驱动程序能够与多种设备兼容，包括新设备和老旧设备，确保在混合环境中仍能高效工作。

用于远程安全保障和DNP3驱动程序的开发标准已通过评估，宏集Panorama SCADA经认证机构验证，符合SIL-2（高完整性安全级别）标准。

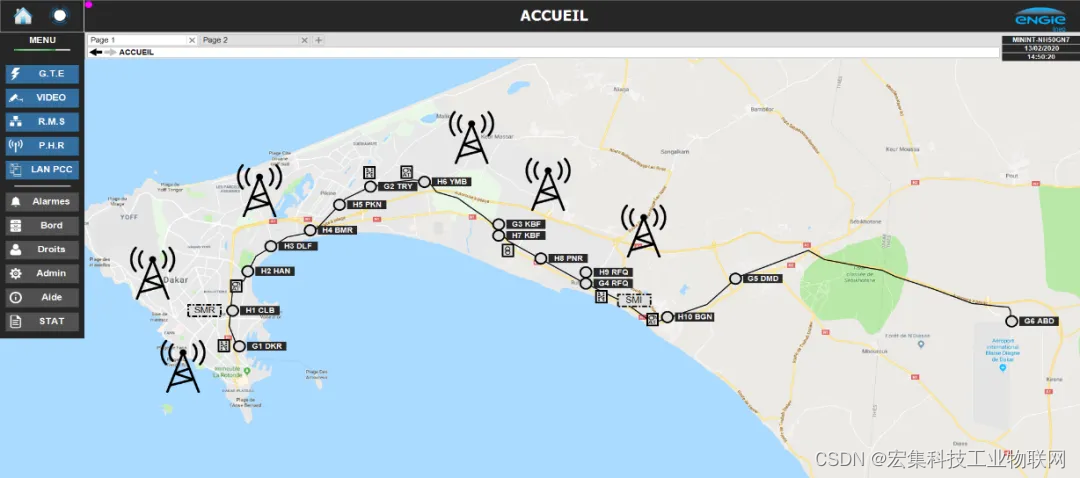

（3）支持地图视图

宏集Panorama提供一个高性能、符合人体工程学的用户界面组件，类似于谷歌地图，可用于控制整个电力网络和现场设备。

三、案例总结

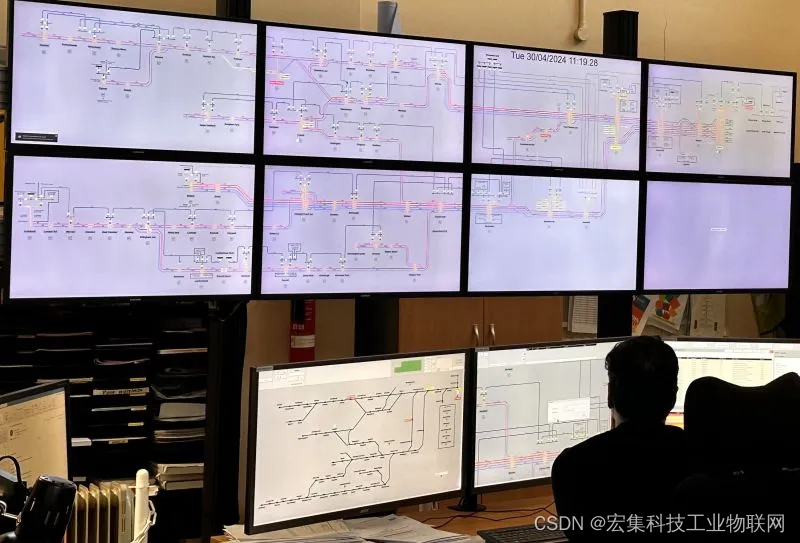

由于成功在伦敦雷恩斯公园安装了基于宏集Panorama SCADA的牵引动力管理系统，英国铁路网运营商Network Rail将大幅改善其监测和控制牵引电网的方式。

Telent铁路工程总监表示：“这一里程碑凸显了我们对网络铁路基础设施及合作努力的深刻理解。我们期待着探索网络铁路的新功能，以紧跟新兴技术的发展步伐。下一个部署地点是坎特伯雷、塞尔赫斯特和拉格比，基于宏集Panorama SCADA的牵引动力管理系统将于2024年圣诞节投入使用！“
