ESP8266-01s MQTT固件烧录

记录ESP8266-01s 固件烧录过程。

• usb-ttl
• 固件：⑦、MQTT透传AT固件（固件号：1471）
  安可信科技-固件汇总

usb-ttl 与esp8266-01s 固件下载 接线

USB-TTL	esp8266-01s
VCC	3V3
RX	TX
TX	RX
GND	IO0
GND	GND

固件下载操作

• 启动软件

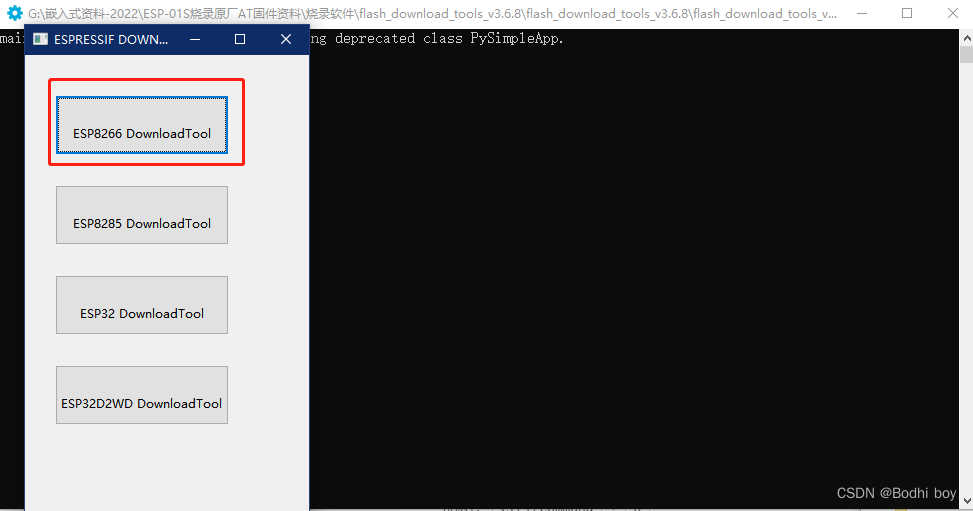

• 点击 -> ESP8266 DownloadTool

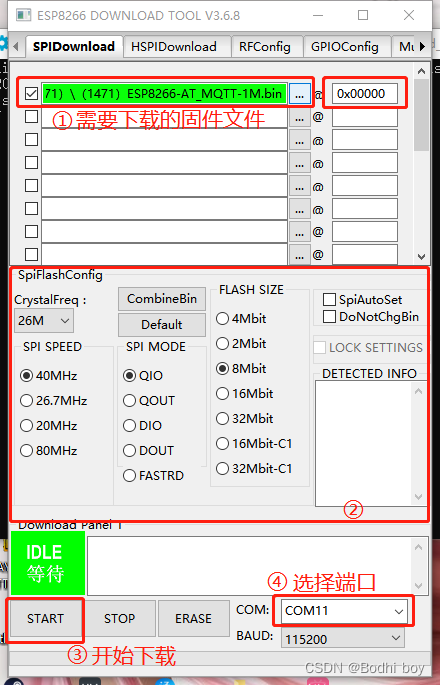

• 配置

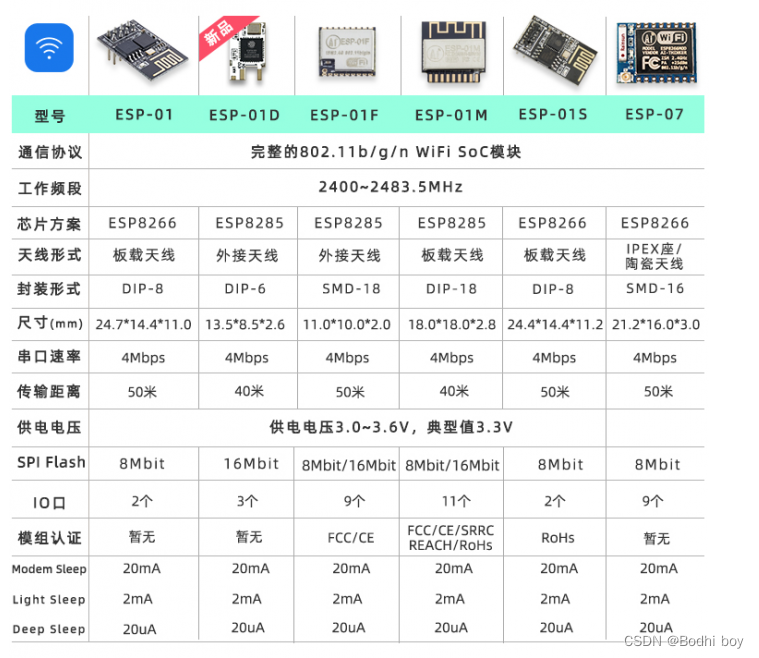

ESP8266各模块属性参数

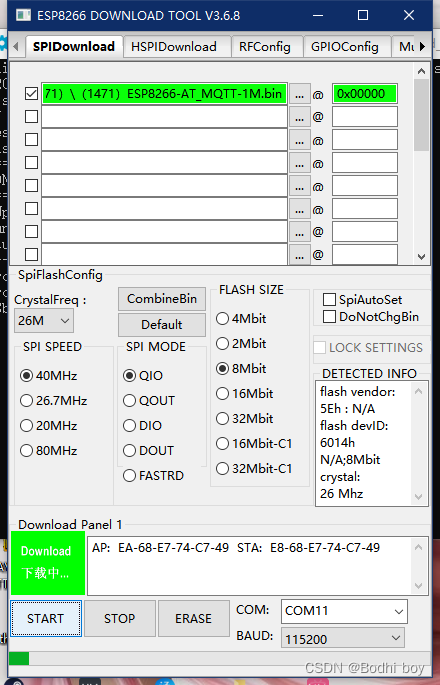

• 下载中…

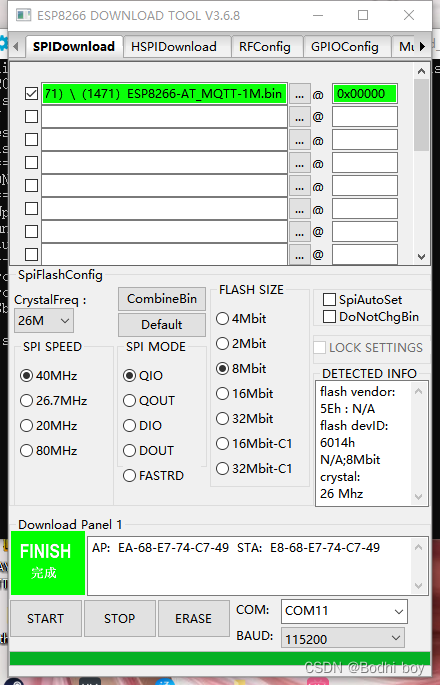

• 下载完成


测试

将ESP8266-01s的引脚IO0拉高（不接GND/置空）。
ESP8266-01s模块重新上电，打开串口助手。
在串口助手发送AT+GMR指令,输出版本信息则说明下载成功。

[2022-11-08 10:58:47.578]
RX：AT+GMR
AT version:2.3.0.0-dev(s-bcd64d2 - ESP8266 - Jun 23 2021 11:42:05)
SDK version:v3.4-22-g967752e2
compile time(b498b58):Jun 30 2021 11:28:20
Bin version:2.2.0(ESP8266_1MB)

OK

参考链接（不迷路）：
[1]: https://docs.ai-thinker.com/esp8266
[2]: ESP8266模块教程，包含电路连接，固件烧录，串口通信
[3]: STM32+ESP8266+MQTT连接阿里云服务器（一、烧写MQTT固件）
[4]: 乐鑫ESP8266烧录固件、升级最新固件、刷MQTT固件
