Sestra 实用教程（一）简介

一、前言

  SESAM （Super Element Structure Analysis Module）是由挪威船级社（DNV-GL）开发的一款有限元分析（FEA）系统，主要用于海洋工程结构的水动力分析和结构分析。它是以有限元位移法为基本原理进行开发的，由四大组程序组成：前处理器、水动力分析程序、结构分析程序和后处理器。各程序间通过 SESAM 接口文件/格式（Sesam Interface Files）实现数据的交换与传递。

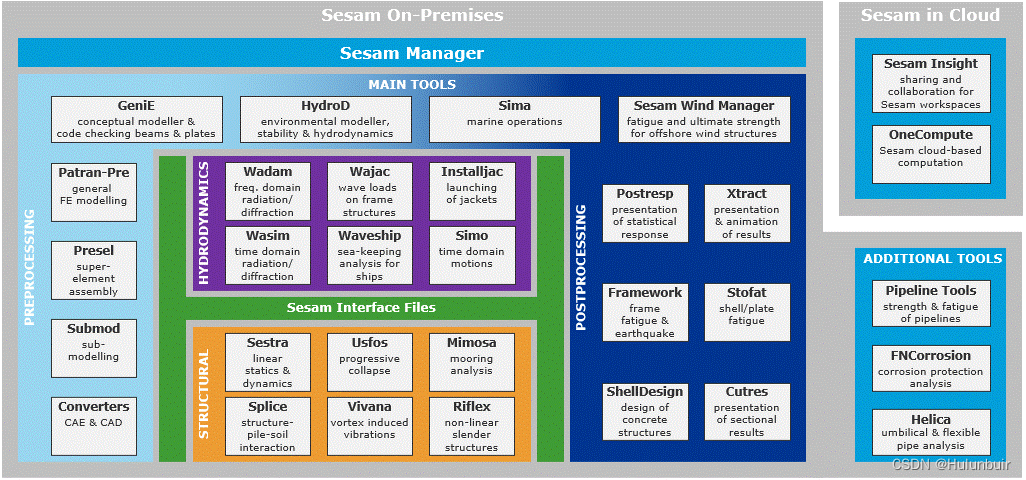

SESAM 2022 Overview

  SESAM 是海工结构分析领域的标准软件，由 Presel、Wadam、Wasim、Sestra、Simo、Riflex、Xtract、Stofat 等数十个程序构成。这些程序实现了 SESAM 的四大类功能，即：前处理、水动力分析、结构分析和后处理。由于 Wadam 等程序无法直接访问，为了方便建模与分析，SESAM 提供了 GeniE、HydroD、Sima（DeepC）等集成工具，用于驱动程序的运行。GeniE、HydroD 和 Sima/DeepC 分别是 SESAM 系统的建模及前处理模块、水动/静力计算模块和深水耦合分析模块。

SESAM 集成模块/工具

序号	工具名称	功能
01	GeniE	Concept modelling of beam, plate and shell structures, Analysis workflows and Code checking
02	HydroD	Hydrodynamic and Hydrostatic analysis
03	Sima	Marine operations and mooring analyses

  Sestra（Linear structural analysis）是 SESAM 的静力和动力结构分析程序，它以有限单元法的位移公式为基本原理。除了线性结构分析，Sestra 还可以执行间隙/接触、拉压、线性屈曲、应力刚化和惯性释放等类型的分析。作为 SESAM 系统的结构分析求解器，Sestra 使用 GeniE 等创建的模型作为输入数据，并生成供各种后处理工具使用的结果数据。在 GeniE 中提交的结构分析是由 Sestra 进行求解计算的。

二、分析类型

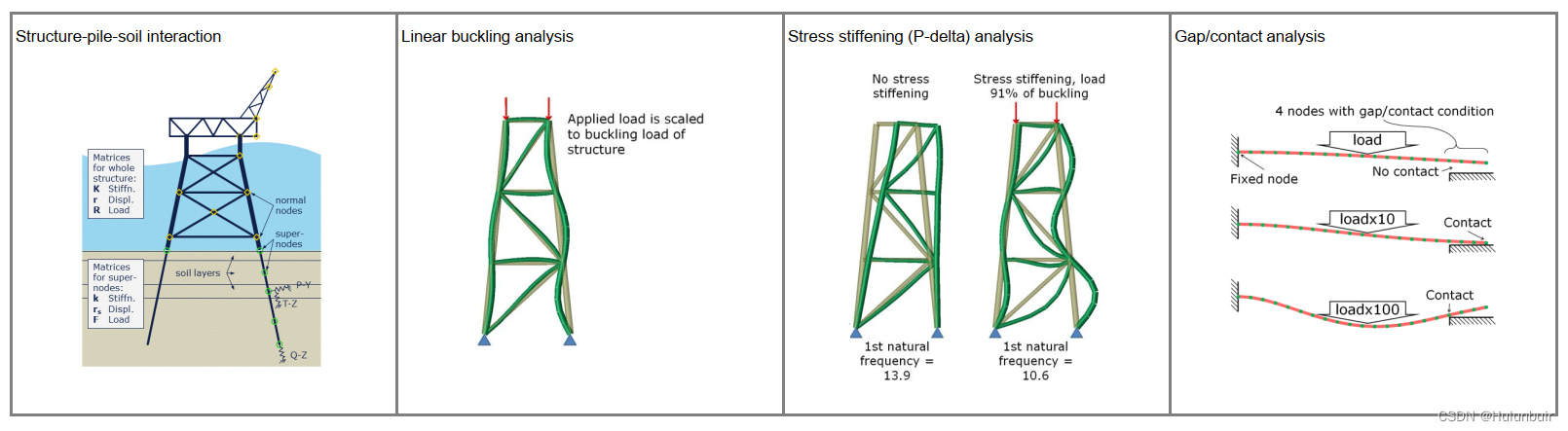

Sestra 分析类型

序号	分析类型	序号	分析类型
01	Linear static analysis	07	Gap/contact analysis
02	Non-linear structure-pile-soil interaction analysis controlled from Splice	08	Tension/compression only member analysis
03	Linear free vibration analysis	09	Linear buckling analysis
04	Linear dynamic analysis in frequency as well as time domain	10	Stress stiffening (P-delta) analysis
05	Linear frequency domain static analysis	11	Axi-symmetric analysis
06	Linear static analysis accounting for dynamic effects by way of ‘equivalent static loads’ (ESL)	12	N/A

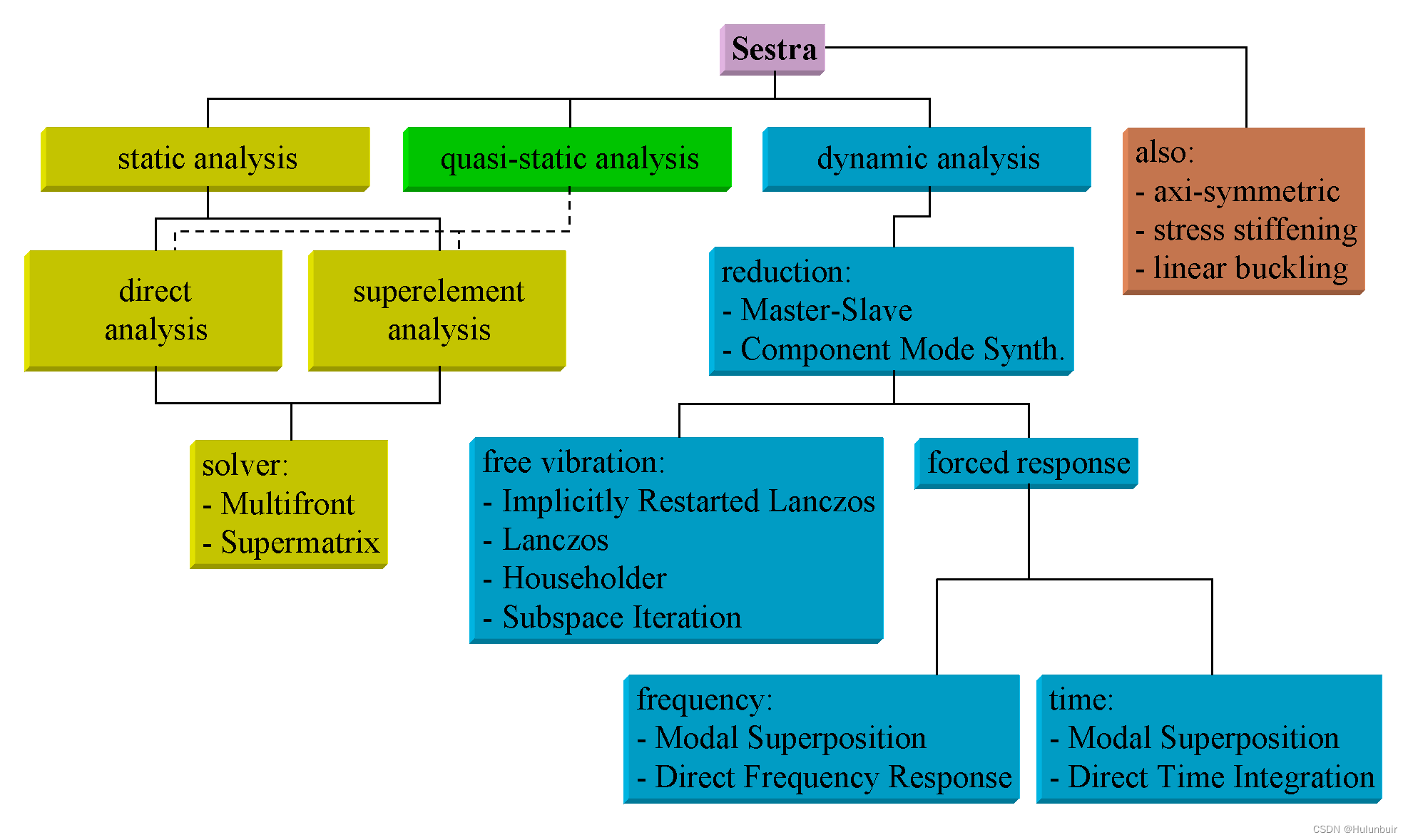

Schematic illustration of the capabilities of Sestra8.6

三、单元库

3.1 结构单元

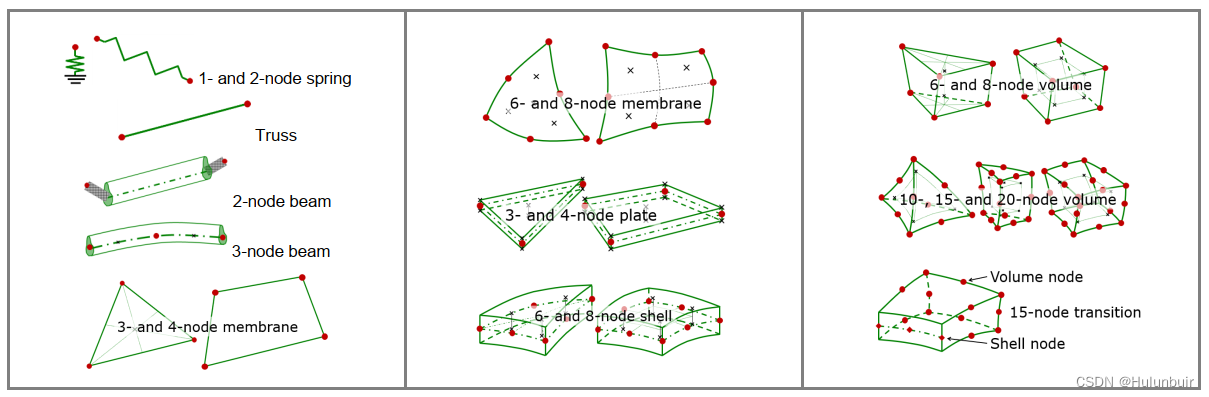

The library of elements in Sestra

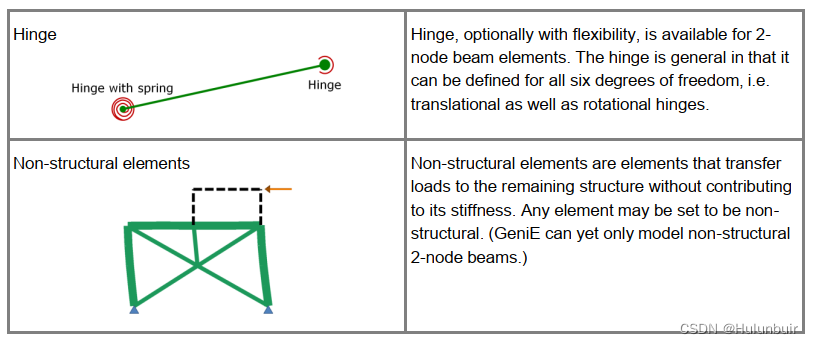

3.2 铰与非结构

四、属性

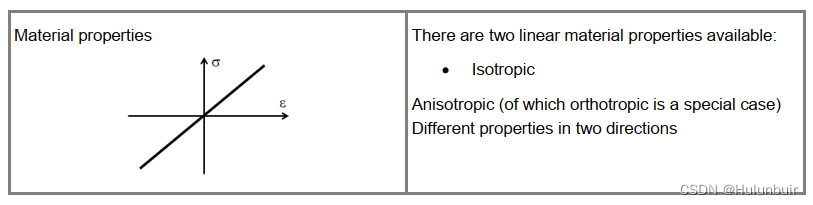

4.1 材料属性

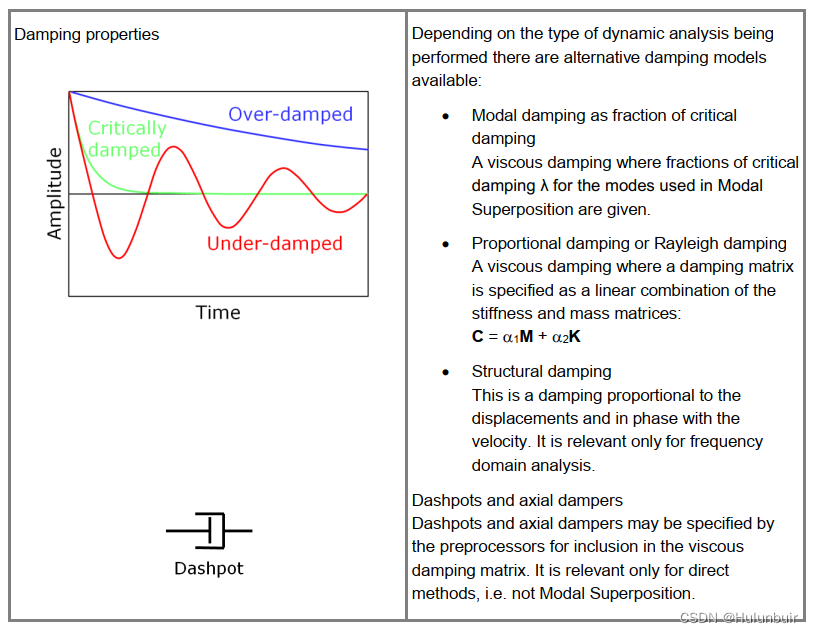

4.2 阻尼属性

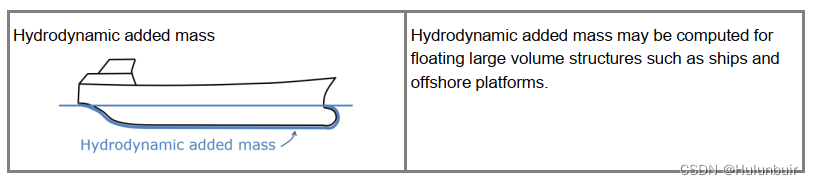

4.3 附加质量

五、荷载与边界

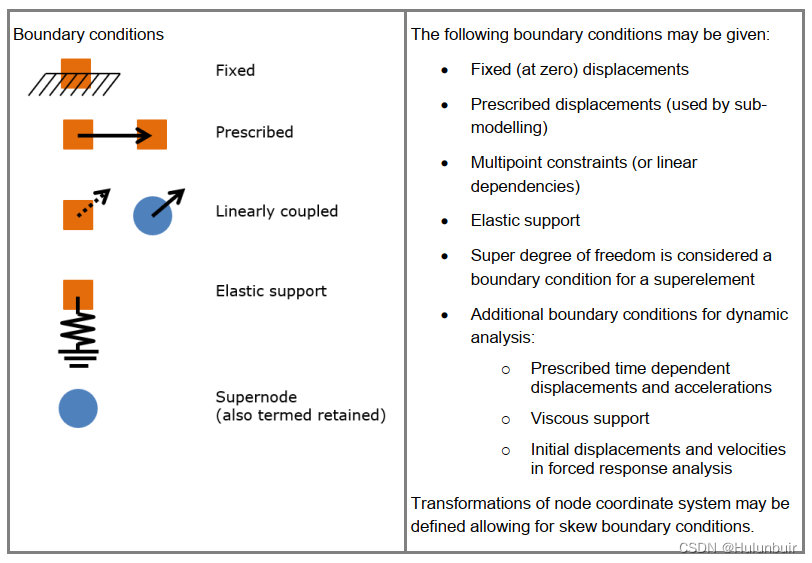

5.1 边界条件

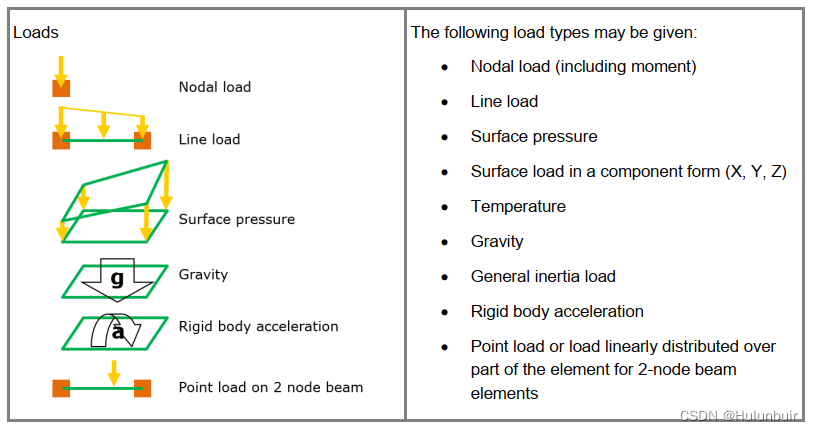

5.2 荷载

六、参考文献

[1]. Sesam Feature Description - Sestra (Compute structural response to static and dynamic loading).

[2]. Sesam User Manual - Sestra (Compute structural response to static and dynamic loading).

[3]. Sesam Theory Manual - Sestra (Compute structural response to static and dynamic loading).

[4]. 关于风机 叶片/荷载/控制 方面的介绍请访问：https://www.zhihu.com/column/c_1485646874003058688

[5]. 关于风机 有限元分析 方面的介绍请访问：https://blog.csdn.net/shengyutou

[6]. 联系作者 ，Email： liyang@alu.hit.edu.cn，WeChat/Weixin： 761358045

[7]. 鸣谢：哈尔滨工业大学土木工程学院、金风科技中央研究院、三一集团
