前言

本文档主要定义了在非接触协议中的半双工块传输协议，主要包括协议的激活和去激活顺序；主要适用于Type A 和 Type B类型的非接触卡或对象。

Type A类型的 PICC协议激活

按照以下顺序进行激活：

按照14443-3中定义的激活顺序（request, anticollision loop and select）激活PICC。
PCD通过检查SAK字段判断当前PICC卡片是否符合1443-4协议(SAK字段在14443-3中定义）
如果PCD端未使用14443-4协议，则可能会使用HLTA命令使PICC进入HALT状态。注意：PICC不能在此状态下继续激活流程。
如果PICC符合14443-4协议，则PCD在收到SAK后可能发送RATS命令。
PICC发送ATS作为对RATS的响应 (只有在select之后直接收到的RATS，PICC才对它进行响应)；
如果PICC在ATS中指示支持任意一个可变参数，PCD则有可能在收到ATS之后发送PPS命令以进行参数协商
PICC发送PPS响应作为对PPS请求的应答。

如果PICC不支持ATS中的任何可变参数，则PICC不需要实现PPS。

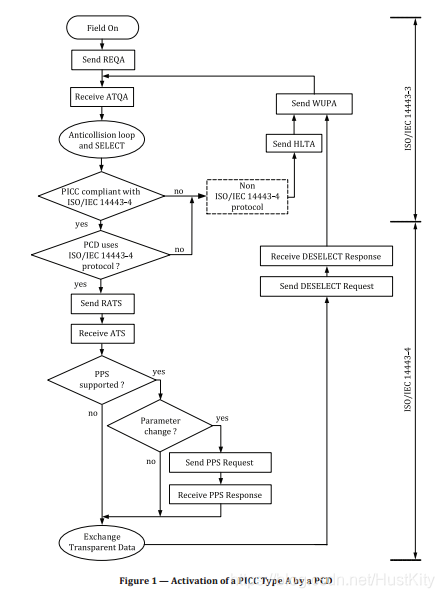

针对TYPE A 型的PICC ，PCD激活顺序如下图所示：
在这里插入图片描述

RATS(Reques
