14443-4

14443-4

传输协议激活

RATS-Request for answer to select

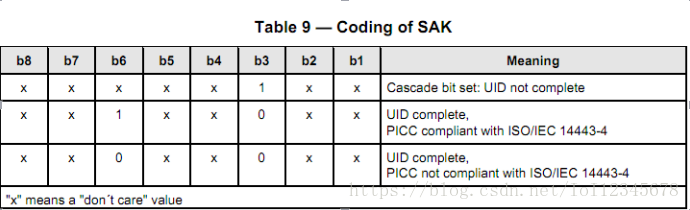

第3节14443-3中，当PCD发出选择命令之后，卡片返回SAK，指示PICC是否支持14443-4。
如果PICC支持14443-4，并且PCD需要进入14443-4层，进行协议层的数据传输，那么将会发起RATS请求。

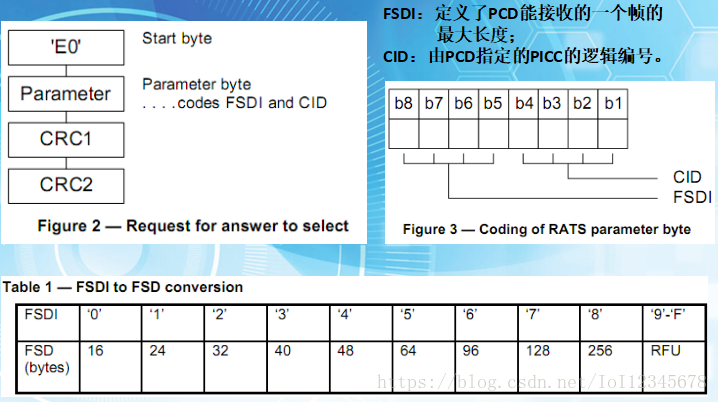

RATS 的编码格式

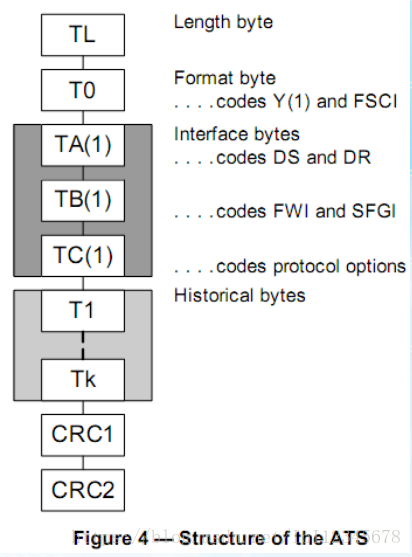

4.3 ATS - Answer to select

当PCD发出RATS请求之后，PICC应该响应该请求，并返回ATS，其格式如图，主要包括：
（1）长度字节TL (TL是强制存在的，是指传输的RATS的所有的字节长度，包括自身。);
（2）格式字节Fromat byte: T0{
T0是可选的，当TL > 1时T0存在
（1）T0高半字节指示接口字节是否存在；
（2）T0低半字节指示FSCI（编码格式和FSDI相同）);
}。

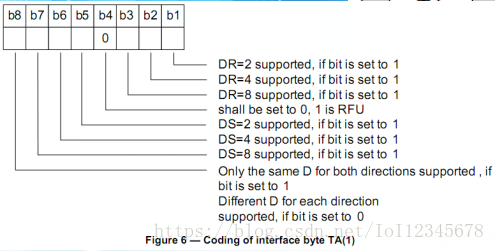

（3）接口字节TA1{
（1）bit8指示PICC收发数据是否采用不同的分频因子D；
（2）b7-b5指示PICC发送数据时，所支持的波特率的能力；
（3）b3-b1指示PICC接收数据时，所支持的波特率的能力。

}、

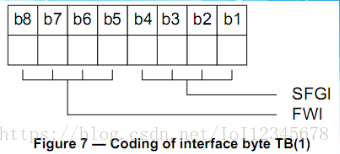

TB1{
接口字节TB1定义了帧等待时间（FWT）和指定警戒时间（SFGT）

接口字节TB1-FWT：FWT，即帧等待时间，是指PCD发出数据结束，等待PICC响应数据返回的最大时间

接口字节TB1-SFGT ：SFGT-指定警戒时间（specific guard time），是指PICC发送ATS之后，准备接收下一个字符所需要的最短间隔时间。

}、

TC1{
接口字节TC1指定了协议参数，即传递应用数据时，其中的协议参数NAD和CID是否存在

};
（4）历史字节；
（5）CRC.

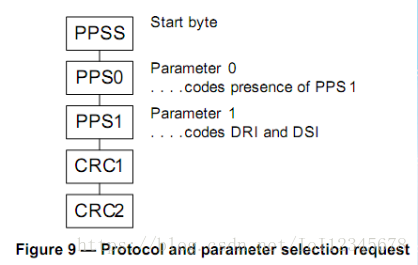

PPS - Protocol and parameter selection request

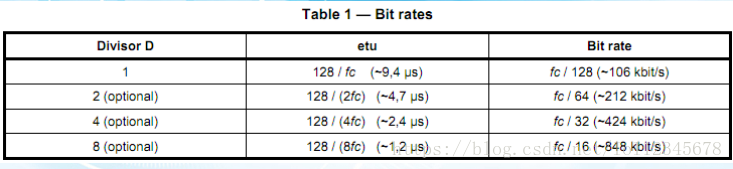

初始状态时，D=1，通信波特率是最小的值，即为：106 kbit/s。
PCD通过分析PICC返回的ATS值，得到PICC的通信能力，即可发送PPS请求协商一个合适的通信波特率

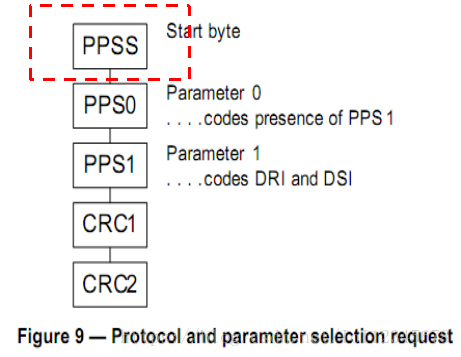

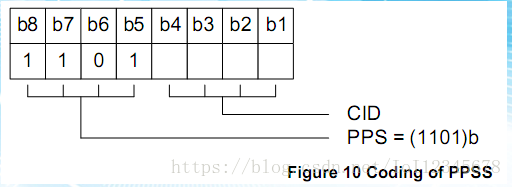

PPS-Start byte
起始字节PPSS，包括两部分：
（1）bit8-bit5 = PPS ，其值为（1001）b；
（2）bit4-bit1 = CID。

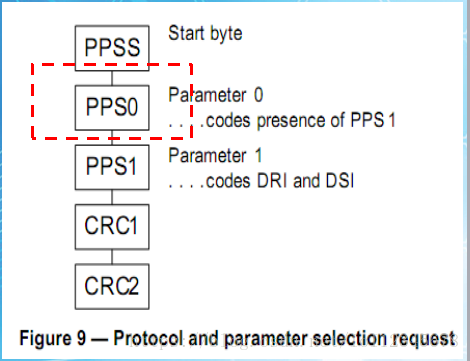

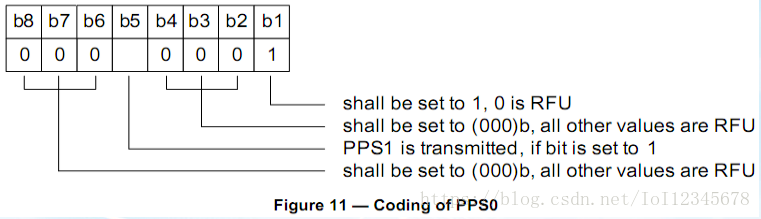

** PPS-Parameter 0
**

PPS0指示PPS1是否存在：

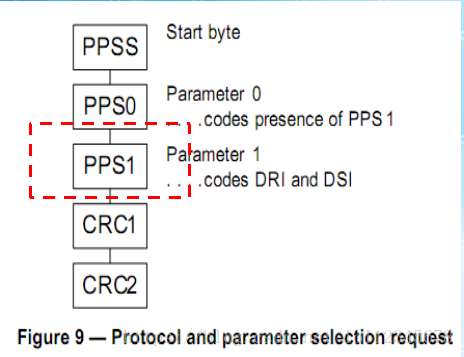

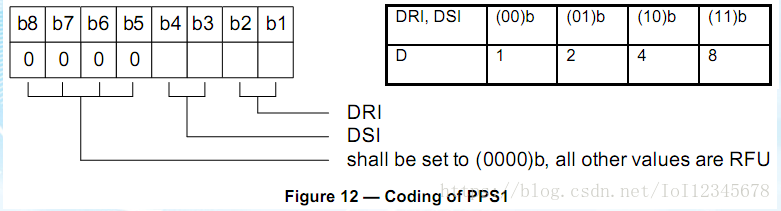

PPS-Parameter 1

PPS1包含三部分：
（1）bit8-bit5为（0000）b；
（2）bit4-bit3 = DSI，即发送分频因子；
（3）bit2-bit1 = DRI，即接收分频因子；

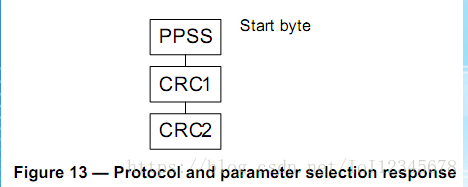

PPS - Protocol and parameter selection response

PPS响应仅仅包含PPSS字节，和PPS请求时的PPSS相同。
如果PICC正确响应了PPSS，后续通信使用协商的波特率进行通信

半双工块传输协议

非接触智能卡要求采用半双工块传输协议传输数据。
半双工块传输协议的设计主要参考了OSI参考模型分层原理：
（1）物理层，在14443-3中定义；
（2）数据链路层；
（3）会话层；
（4）应用层。

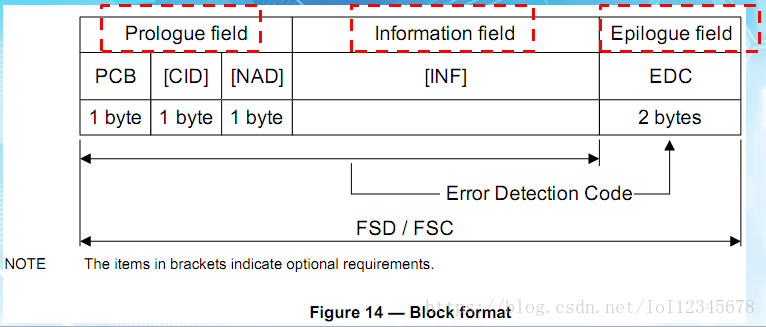

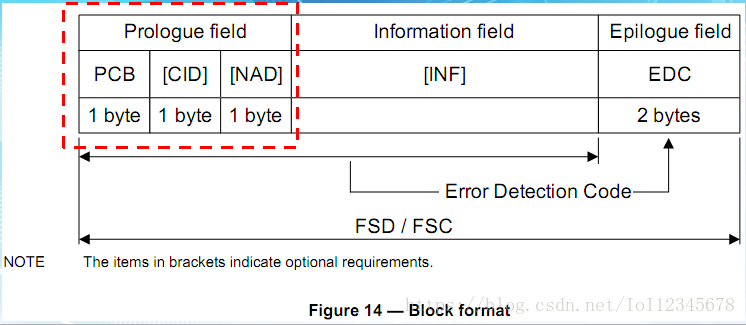

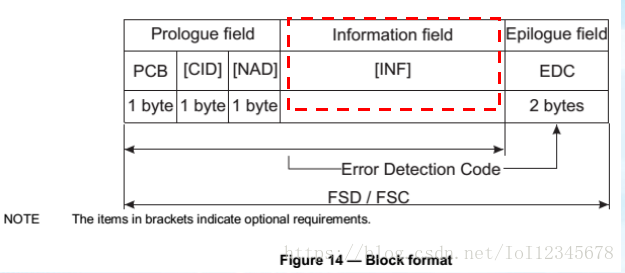

1、**块格式-Block format
**

应用层的数据传输都是通过信息块进行传输的，一个信息块主要包含3个域：
（1）序言 - prologue field ；
（2）信息 - information field；
（3）结尾 - epilogue field；

序言 - prologue field 1.1

序言是强制存在的，最多可包含3字节：
（1） Protocol Control Byte - PCB；
（2） Card IDentifier - CID；
（3） Node ADdress - NAD；

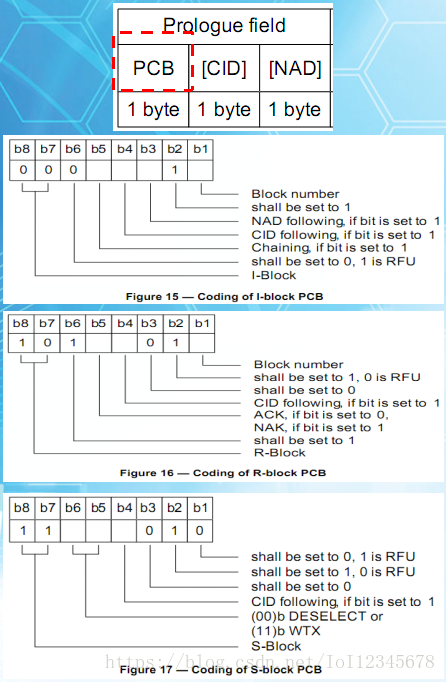

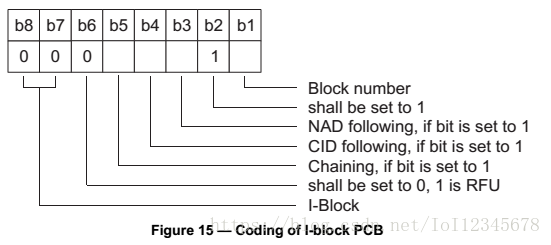

1.1.1 序言 - PCB

PCB（Protocol control byte）是指协议控制字节，有三种类型的块：
（1）I-Block：传输信息层数据；
（2）R-Block：传输正向或反向确认
（NAK / ACK）；
（3）S-Block：在PCD和PICC之间传输
交换控制信息，包括两种：
1、WTX-Waiting time extension;
2、DESELECT.

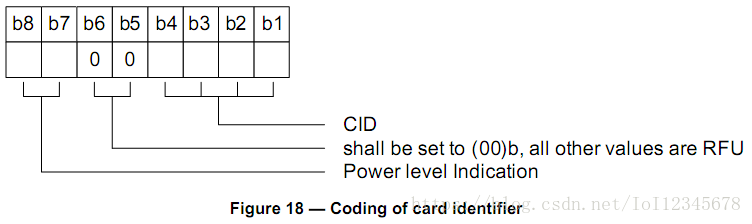

1.1.2 序言 - CID

CID - Card identifier field，主要包含3部分：
（1）b8-b7用于指示电源级别，应该设置为（00）b；
（2）b6-b5用于传输额外信息，如果未定义，则（00）b；
（3）b4-b3是CID，即由PCD指定的PICC的逻辑编号，如果PICC不支持CID，则可以忽略该信息。

1.1.3 序言 - NAD

NAD-Node address field，用于建立并标示不同的逻辑连接。有几点需要注意：
（1）NAD只能用在I-Block；
（2）如果PCD使用了NAD，那么PICC也必须使用NAD;
（3）如果存 在多个信息块链接的情况，NAD那么只被传输一次；
（4）如果PICC不支持NAD，可以忽略该字节

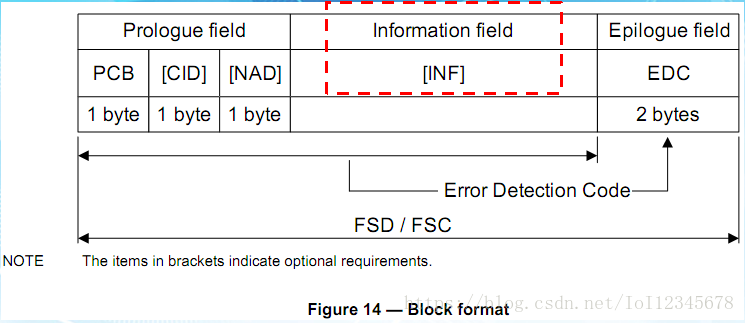

**1.2 信息域 - Information field **

信息域是可选的，如果存在，那么该域传输的数据可能为：
（1）在I-Block块中传输的是应用数据；
（2）在S-Block块中传输的是状态信息，比如为1字节的WTX（参考PCB字节编码规则）。

**1.3 结尾 – Epilogue field **

结尾包含2字节的EDC，即14443-3中定义的CRC

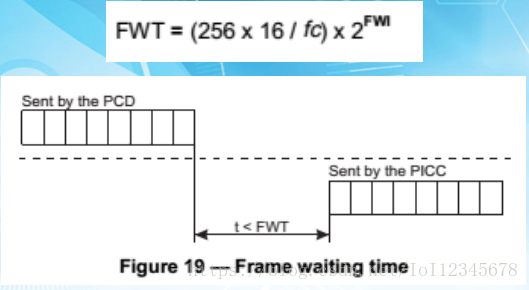

**2 帧等待时间-Frame waiting time **

帧等待时间（FWT）是指PCD发出数据结束后，PICC必须在FWT时间范围内做出响应。
该信息在ATS的TB1中，即PICC响应RATS命令时，返回给PCD的，因此，该等待时间FWT由PICC决定。

3 帧等待时间延长-Frame waiting time extension

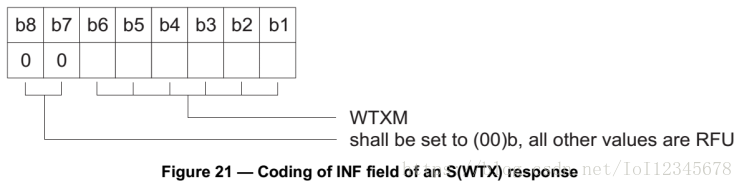

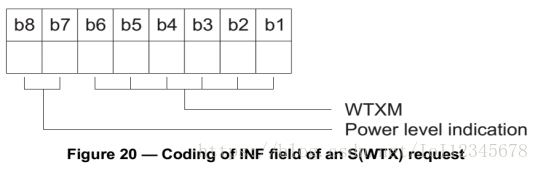

当PICC处理命令较长时间时，超过了帧等待时间（FWT），则需要在FWT之内发送一个S-Block信息块，其中的INF域是1个字节的WTX.

**4 协议操作- Protocol operation
**

前面主要讲述的是半双工块传输协议的块的结构，包含了序言域、信息域、结束域。
问题提出：
（1）一个信息块最大的字节数为多少？
（2）是不是一个小与256字节的应用数据就可以使用一个帧传输？
（3）如何传递一个比较大的应用数据，比如1K？

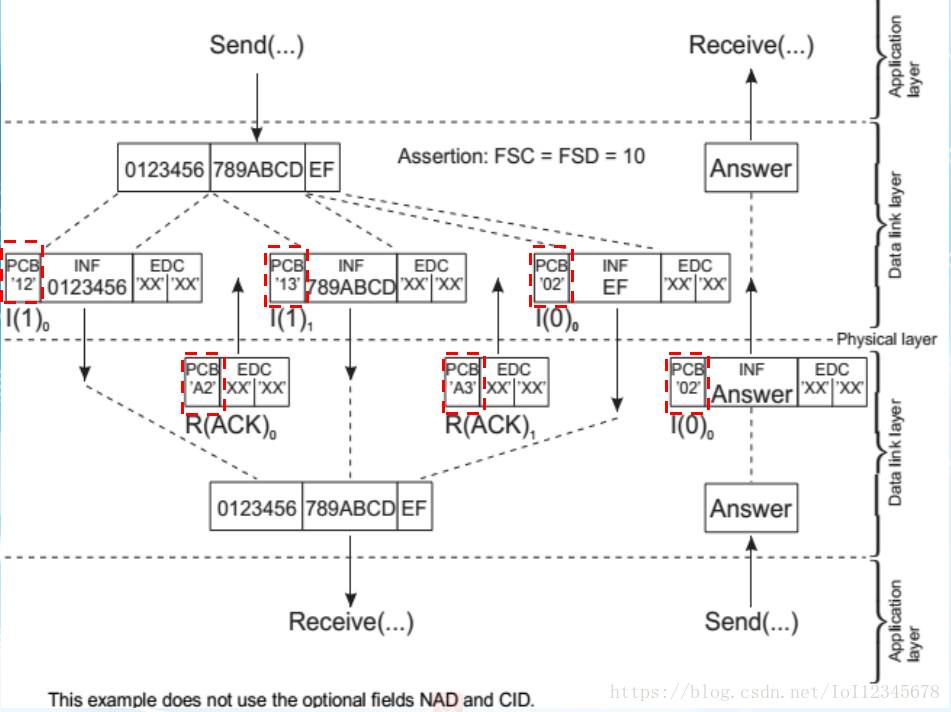

**4.1 链接 - chaining
**

当传输一个较长的数据时，需要使用多个链接块进行传输时，并需要遵循一定的规则。

4.1 链接 - chaining

PCD : Block numbering 规则：
（1）PCD初始的block number为0；
（2）当收到PICC的I-Block或R(ACK) block时，如果和当前使用的Block number相等时，则需要切换当前的block number；
PICC ： Block number规则：
（1）PICC初始的block number为1；
（2）当收到I-Block时，PICC需要切换该值；
（3）当R(ACK) 的Block number和PICC的不一样时，PICC需要切换该值。
