IEC 62680新规上线，慧能泰设备端PD协议芯片带你勇闯欧盟

2022年12月7日，欧盟发布了Directive (EU) 2022/2380，强化了通用充电器的规定，并计划于2024年12月28日起，在所有欧盟国家强制执行该指令。此修订主要针对新生产的手机、平板、相机、耳机、游戏机、音箱、电子书、键盘、鼠标、导航仪、耳机及笔记本电脑等13类电子产品，笔记本则从2026年4月28日起强制实施。根据新指令要求，上述13类设备都必须配备符合“EN/IEC 62680-1-3:2021 Part 1-3”标准的USB Type-C充电接口并使用符合相同标准的充电线缆进行充电；其中支持快充的设备应满足“EN / IEC 62680-1-2：2021 Part 1-2”标准的供电要求，即要完整地支持USB Power Deliver（USB PD）。

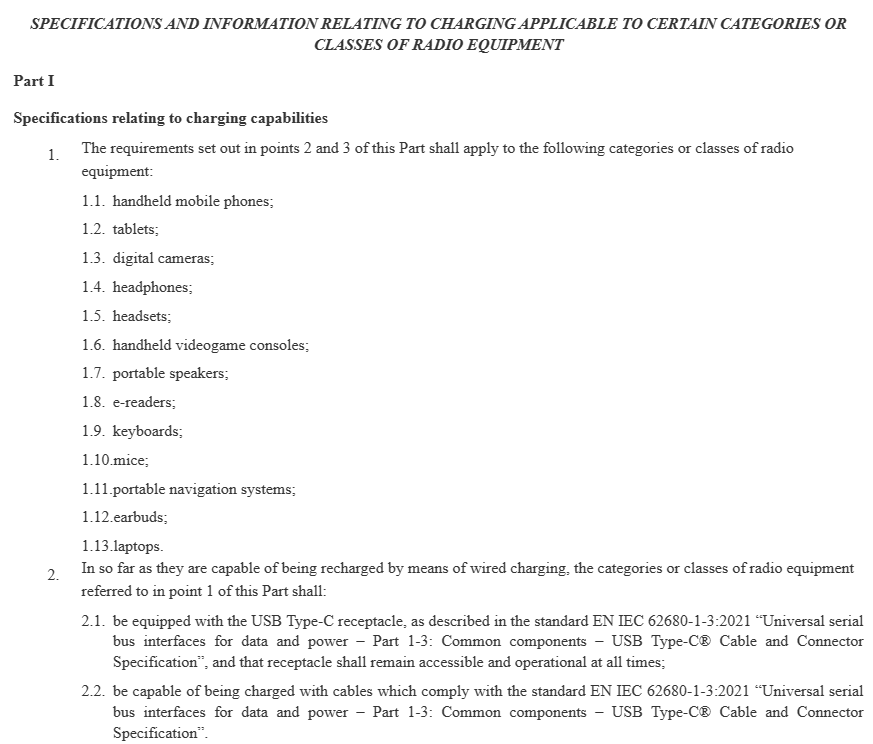

图1：新规对设备端产品的要求

这一举措意味着欧盟范围内相关设备必须采用符合IEC 62680标准的充电方案。对于制造商来说，提供能够支持USB Type-C和PD协议的快充芯片，是产品符合IEC 62680标准顺利进入欧盟和全球市场的关键，才能在这次全球市场的竞赛中占据先机。

慧能泰作为领先的智能快充方案供应商，敏锐洞察市场需求与国际标准化趋势，已成功研发并推出多款完全符合IEC 62680标准的设备端PD协议芯片产品。这些产品不仅严格遵守相关标准，还在性能、安全性和设计灵活性方面表现优异，助力客户从容应对法规挑战，率先拿到欧盟乃至全球市场的通行证。

高集成PD Sink协议芯片

慧能泰推出的USB PD受电控制器系列产品HUSB238、HUSB238A、HUSB237，通过USB-IF的PD3.0、PD3.1认证，具有尺寸小、功耗低、品质高、功能强、过认证等五大优势。可助力设备端产品轻松通过IEC 62680标准检验，深受客户欢迎。

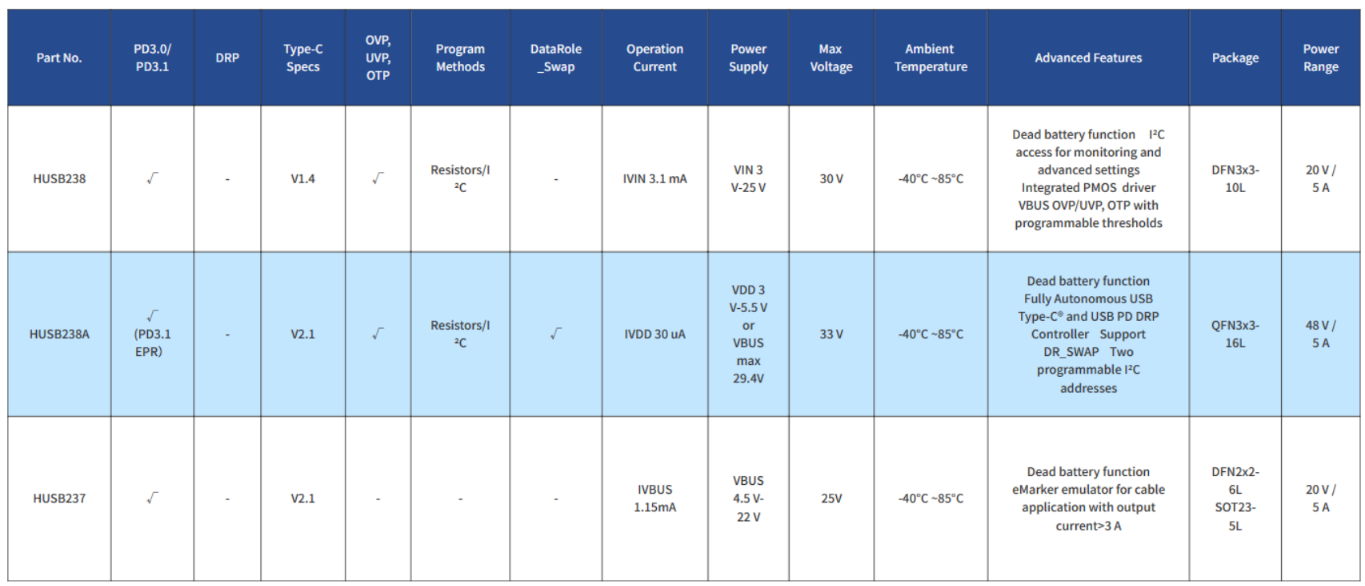

图2：慧能泰PD Sink协议芯片选型表

HUSB238

HUSB238是一款高度集成的USB PD受电端芯片，已获USB-IF认证，TID：3666。传输的额定功率可达100W。它兼容PD3.0 V1.3和Type-C V1.4。它还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。图3展示了由HUSB238+MP2651组成的一个集成USB Type-C PD（功率传输）及一至四节电池充电的参考设计方案示意图。

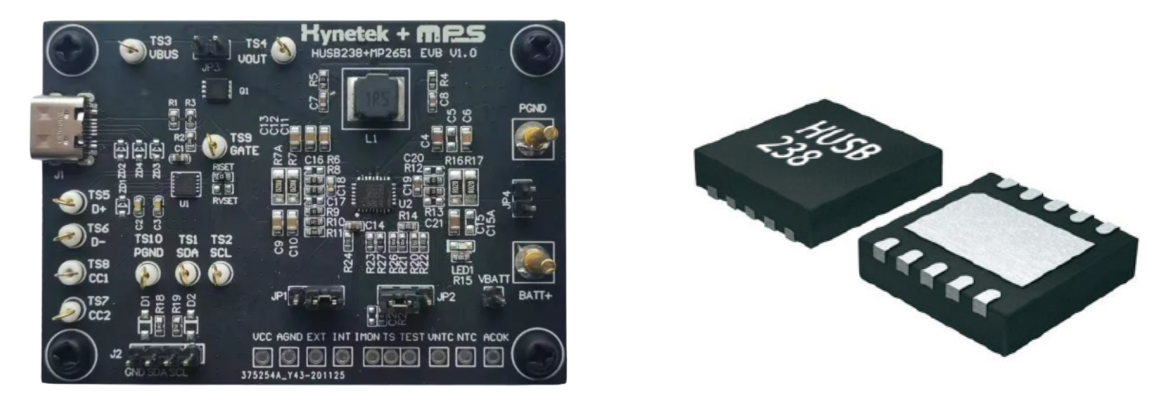

图3：HUSB238+MP2651 demo板与HUSB238封装图

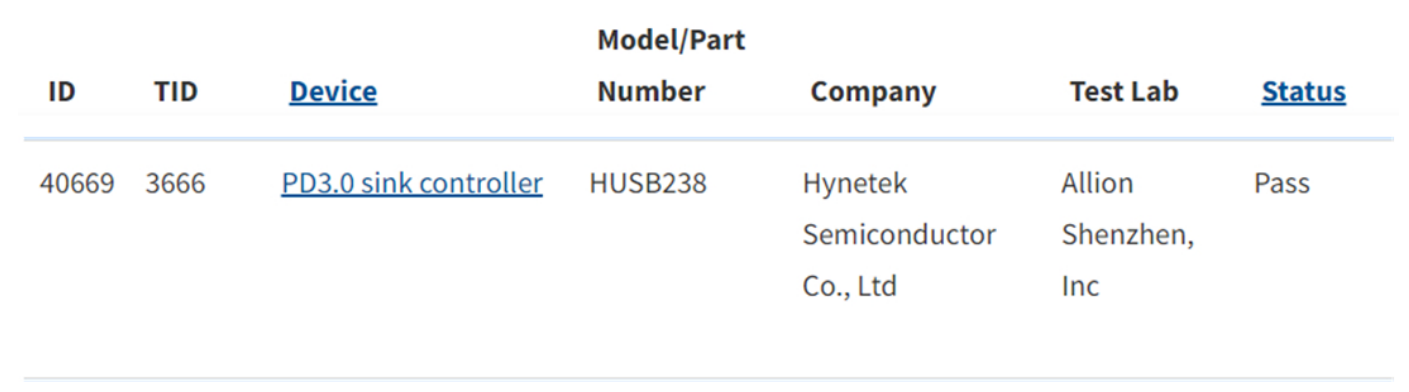

图4：HUSB238 USB-IF官网认证信息

高性能USB Type-C PD DRP协议芯片

慧能泰推出的USB PD DRP控制器，包含专门用于TCPC（Type-C Port Controller）的PD PHY芯片和全功能的PD DRP芯片等。其中PD PHY芯片可以支持PD3.0、PD3.1扩展命令和PPS命令，具有耐压高、功耗低、支持不同I2C地址等多个优势。现有多款符合IEC 62680标准的产品可供选择。

图5：慧能泰USB Type-C PD DRP协议芯片选型表

HUSB311C

HUSB311C是一款USB Type-C PD控制器，通过最新的USB Type-C和PD3.1标准认证，TID：10986。它实现了USB Type-C端口供电控制、USB Type-C CC控制与采样以及USB PD信息传输。HUSB311C每个CC线均可支持可编程的Rp和Rd设置。它可以进行USB Type-C检测，包括连接和方向。HUSB311C集成了一个完整的BMC编码，包括接收器和发射器。有了物理层的USB BMC电源传输协议，HUSB311C能够处理PD协议并支持高达100W的任何功率，并根据需要进行角色转换。BMC PD模块能够完全支持Type-C规格的替代接口。HUSB311C使用I2C与TCPM进行通信，通过采用INT信号来请求中断。

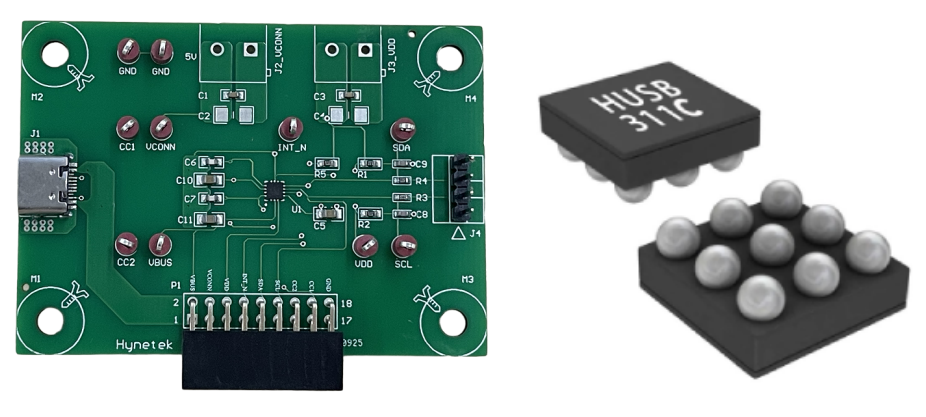

图6：HUSB311C demo板与HUSB311C封装图

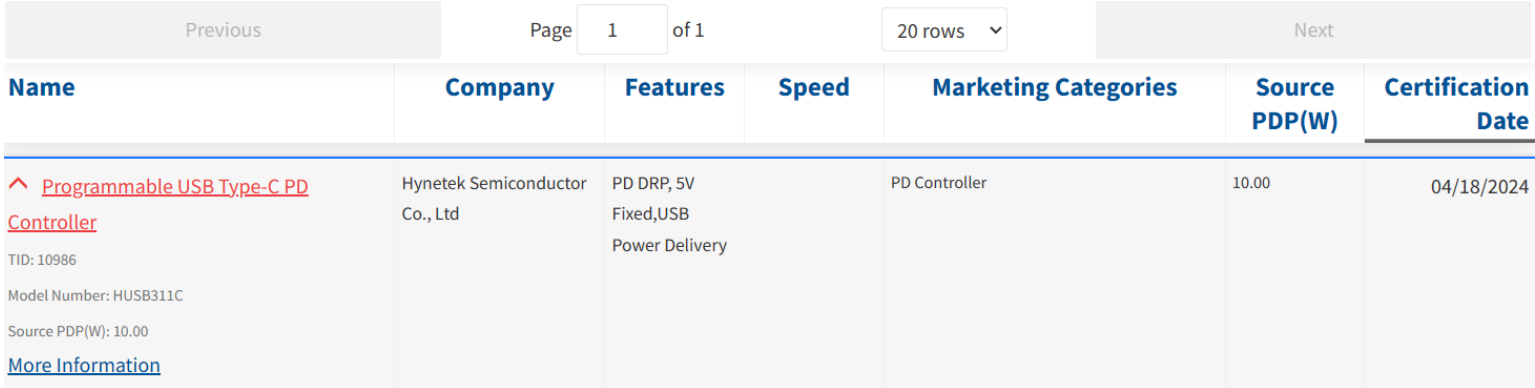

图7：HUSB311C USB-IF官网认证信息

HUSB239

HUSB239是慧能泰新推出的一款高度集成的全自主式USB Type-C和USB PD DRP控制器，现已通过PD 3.1 EPR DRP认证，TID：10838。最高支持48V 5A应用。HUSB239支持CC逻辑、USB PD协议和传统私有协议。用户可将HUSB239自由配置为Sink或DRP。此外还支持识别调试附件和音频附件。HUSB239可在两种模式下运行：I2C模式和GPIO模式。在I2C模式下，I2C主机可以访问HUSB239配置设置、读取状态并实现电源角色切换（PR_Swap）、数据角色切换 (DR_Swap)、VDM 信息等高级功能。I2C模式下，HUSB239还支持PPS、 SPR AVS、EPR AVS、48 V / 5 A EPR RDO 。在GPIO模式下作为Sink，可通过VSET和ISET接电阻设置请求的电压和电流，最大支持请求28 V / 3.25 A。当HUSB239作为Source时支持5V输出，通过 SRC_ISET引脚配置广播电流。HUSB239的超低工作电流有助于系统降低总功耗。

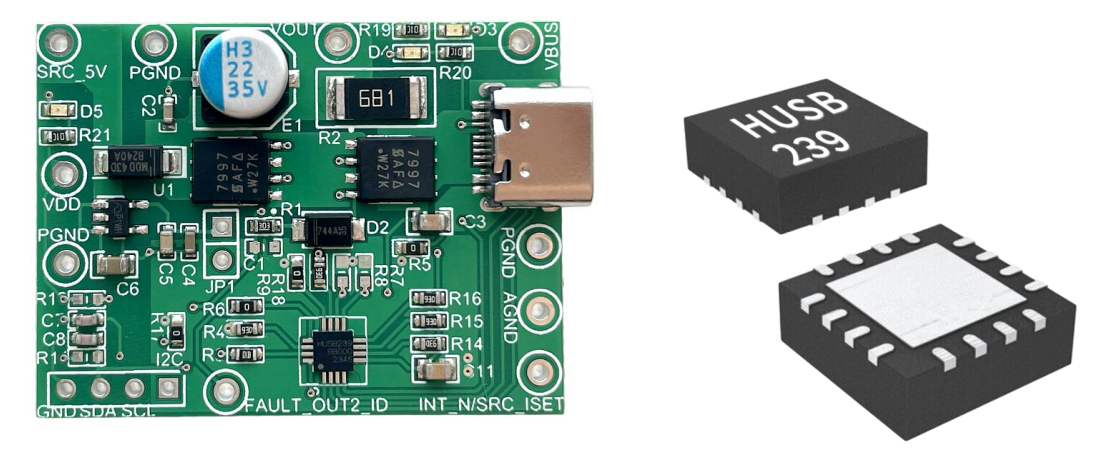

图8：HUSB239 demo板与HUSB239封装图

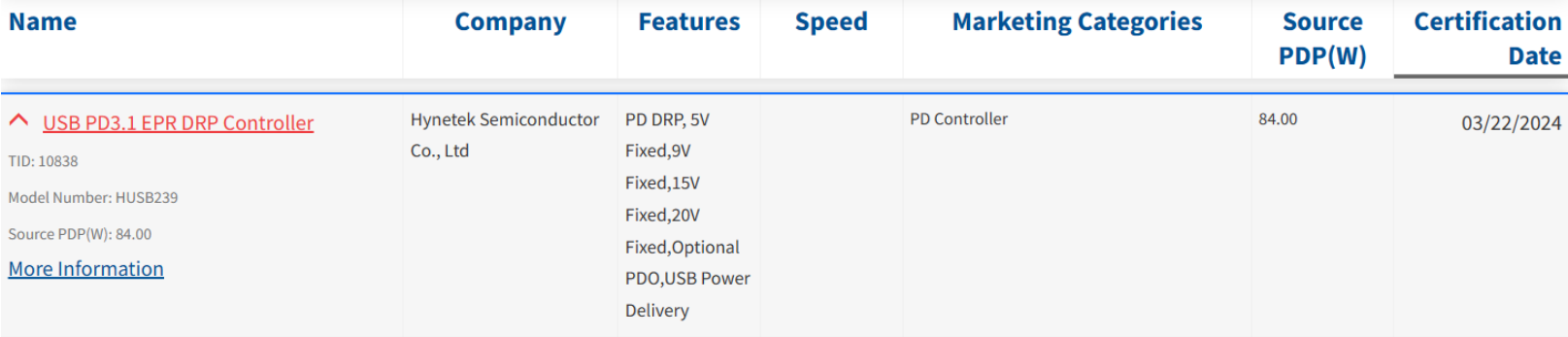

图9：HUSB239USB-IF官网认证信息

HUSB251

HUSB251是一款PD DRP双向快充协议芯片，符合USB PD3.1协议规范，且符合IEC 62680标准。HUSB251支持与 BQ2575X全系列产品搭配，支持FB控制的任何一款buckboost。最大输出输入电压28V；通过固件配置可实现PPS、 28V EPR FPDO和EPR AVS及自定义PDO。当工作在Source模式下时，DPDM PHY支持可编程的专有协议：BC1.2和Apple Divider3、QC2.0/3.0+、AFC、FCP、SCP，以及国内首个融合快充协议UFCS。当工作在Sink模式下时，DPDM PHY支持可编程的专有协议：BC1.2、QC2.0/3.0+、UFCS。HUSB251具有32K EPPROM, 一组I²C master/slave和UART, 独立DPDM PHY, PD PHY, 电压电流控制环路及通用的GPIO和ADC。

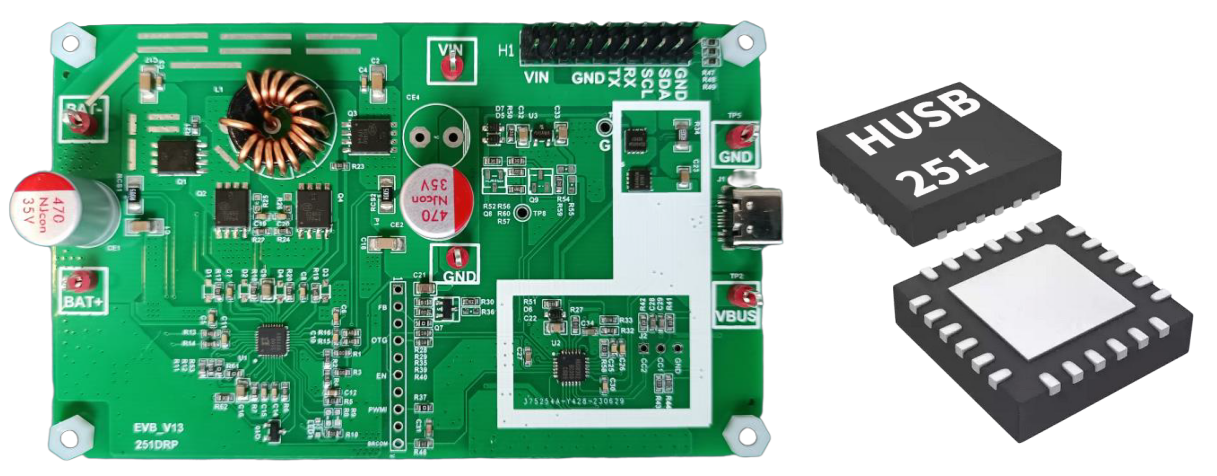

图10：HUSB251 demo板与HUSB251封装图

HUSB268H

HUSB268H是一款先进的USB Type-C PD控制器，符合USB Type-C Release 2.2与USB PD3.1 V1.6，可帮助客户通过IEC 62680标准检测。HUSB268H内置32位MCU，并搭载128kB x 2闪存，拥有强大的处理和存储能力，确保其与各种充电设备的兼容性。此外，HUSB268H支持多种传统充电协议，包括Divider 3、USB BC1.2、UFCS、QC2/3/3+/4/5、AFC、FCP/SCP等，可满足不同设备的需求。在多种充电协议支持的基础上，HUSB268H还支持DP Alternate Mode，并集成了SBU Switch, USB2.0 Switch和USB Billboard模块，可实现视频和数据传输的功能。

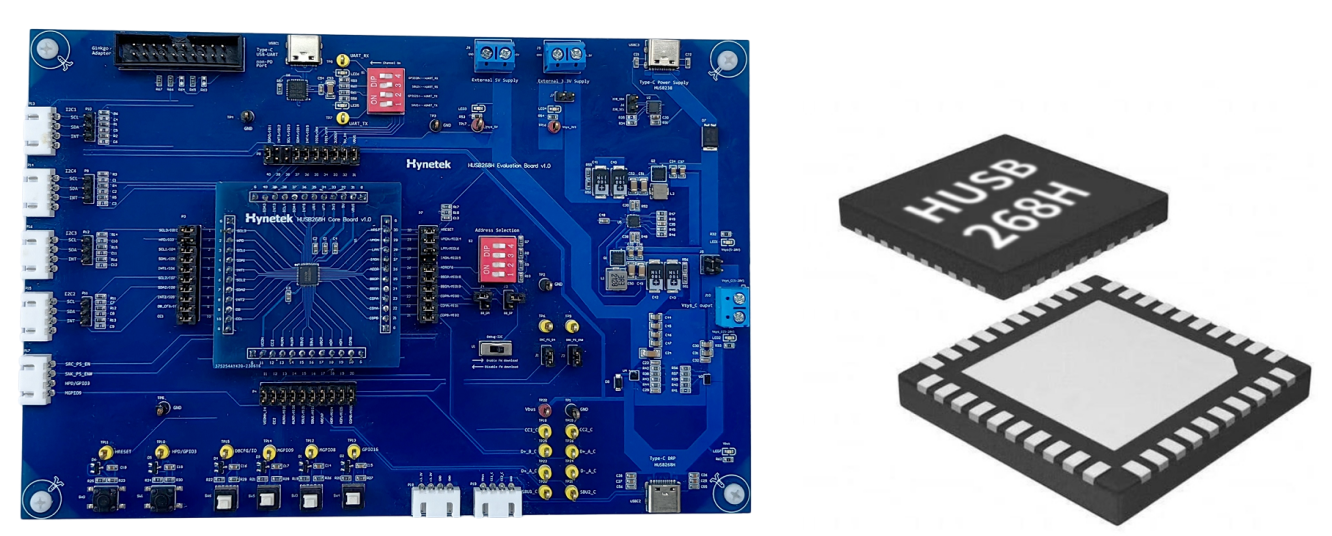

图11：HUSB268H demo板与HUSB268H封装图

面对欧盟新门槛的挑战，慧能泰已经做好了充分的准备。我们将继续秉承“芯智慧 芯能源，共建绿色未来”的理念，不断提升产品性能和技术水平，为客户提供更加优质、高效的服务。我们相信，在IEC 62680标准的推动下，慧能泰的设备端PD协议芯片将助力更多设备产品快速跨越欧盟新门槛，领跑全球市场。
