NVIDIA MQM9700-NS2R交换机简介

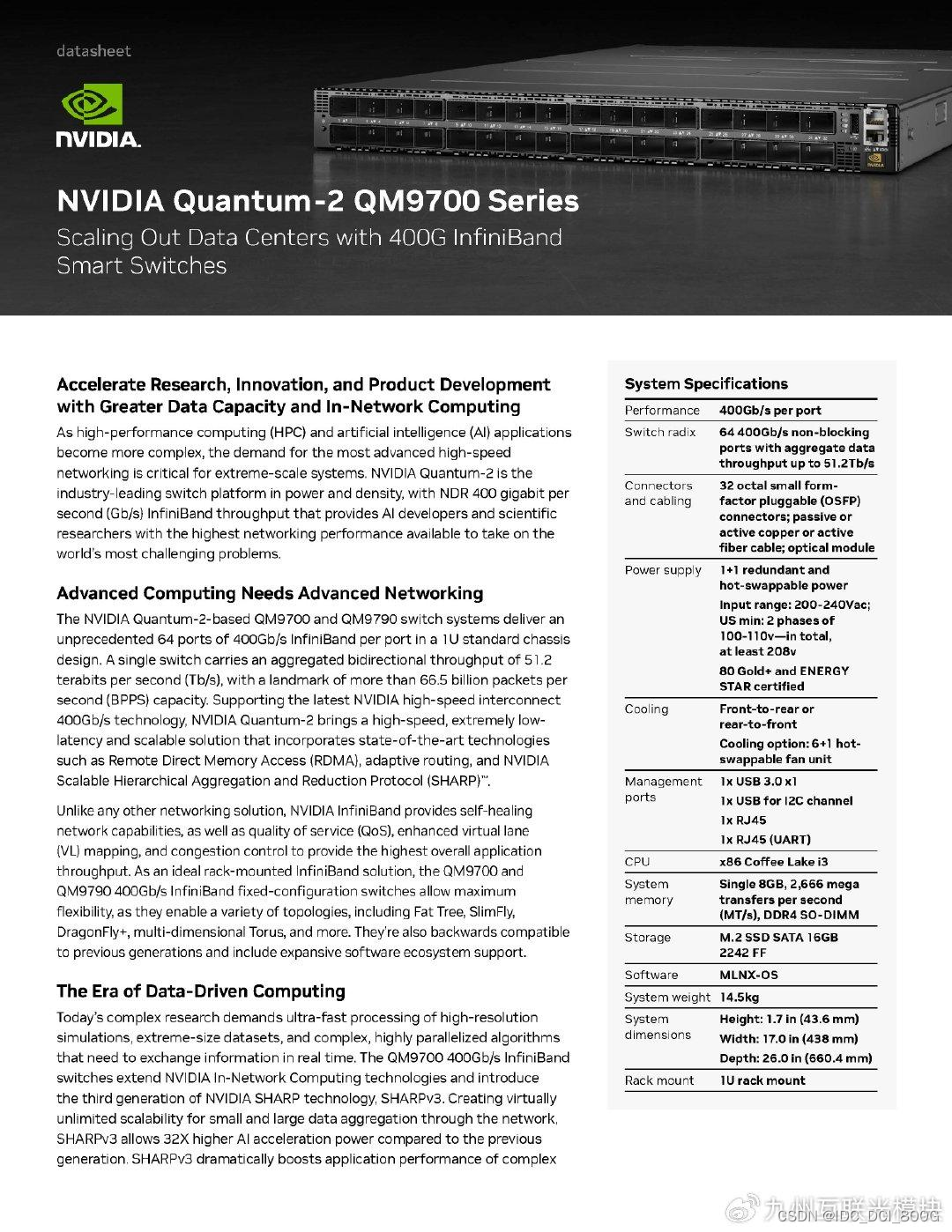

基于NVIDIA Quantum-2的QM9700交换机系统在1U标准机箱设计中可提供64个NDR 400Gb/s InfiniBand端口，单个交换机承载每秒 51.2 太比特 (Tb/s)的聚合双向吞吐量，具有超过每秒665亿数据包(BPPS)的标志性容量。NVIDIA Quantum-2 InfiniBand交换机支持最新的 NDR 技术，可提供高吞吐量、网内计算、智能加速引擎、灵活性和稳健的架构，以满足高性能计算 (HPC)、人工智能和超大规模云基础架构应用，同时降低成本和复杂性。

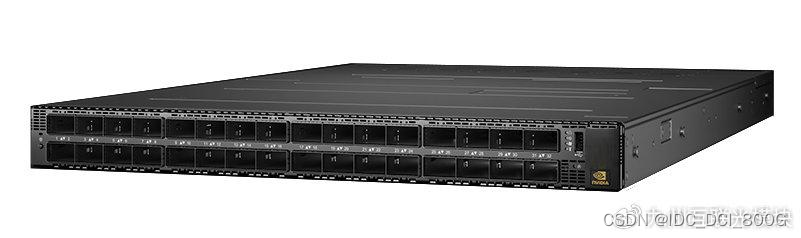

NVIDIA MQM9700-NS2R

作为理想的机架式 InfiniBand 解决方案，QM9700 NDR InfiniBand 固定配置交换机支持 Fat Tree、SlimFly、DragonFly+、多维 Torus 等多种拓扑，提供极高的灵活性。NVIDIA Quantum-2 还向后兼容前几代产品，以及广泛的软件生态系统支持。

QM9700 NDR InfiniBand 交换机对 NVIDIA 网络计算技术进行了扩展，引入了第三代 NVIDIA SHARP 技术，即 SHARPv3。SHARPv3 通过可扩展网络为大型数据聚合创造近乎无限的可扩展性，支持多达 64 个并行流，与上一代产品相比，AI 加速能力提升 32 倍。SHARPv3 可显著提高复杂计算的应用性能，加速数据在网络中的移动，参与应用程序的运行时并减少网络传递所需的数据量。

简化网络设计和拓扑

通过实施 NVIDIA 端口拆分技术，QM9700 交换机支持双倍密度的 200Gb/s （NDR200）端口，降低网络设计和网络拓扑的成本。支持多达 128 个 200Gb/s 的端口，NVIDIA 提供市场上高度密集的 ToR 交换机。QM9700 系列交换机支持中小型部署，能够以两级 Fat Tree 拓扑进行扩展，同时可降低功耗、延迟和空间需求。

增强型管理

内置管理的 QM9700 交换机具有板载子网管理器，支持最多 2000 个节点规模，实现开箱即用的简便启动。运行 NVIDIA MLNX-OS® 软件包，可以通过命令行界面（CLI）、基于 Web 的用户（WebUI）、简单网络管理协议（SNMP）或 JavaScript Object Notation （JSON）等接口提供完整的机箱管理。

外置管理的 QM9790 交换机可以利用先进的 NVIDIA UFM （UFM®）功能集，支持数据中心运营团队高效地配置、监控、管理和维护现代数据中心网络并对其进行预防性故障排除，从而提高利用率并降低整体运营支出。

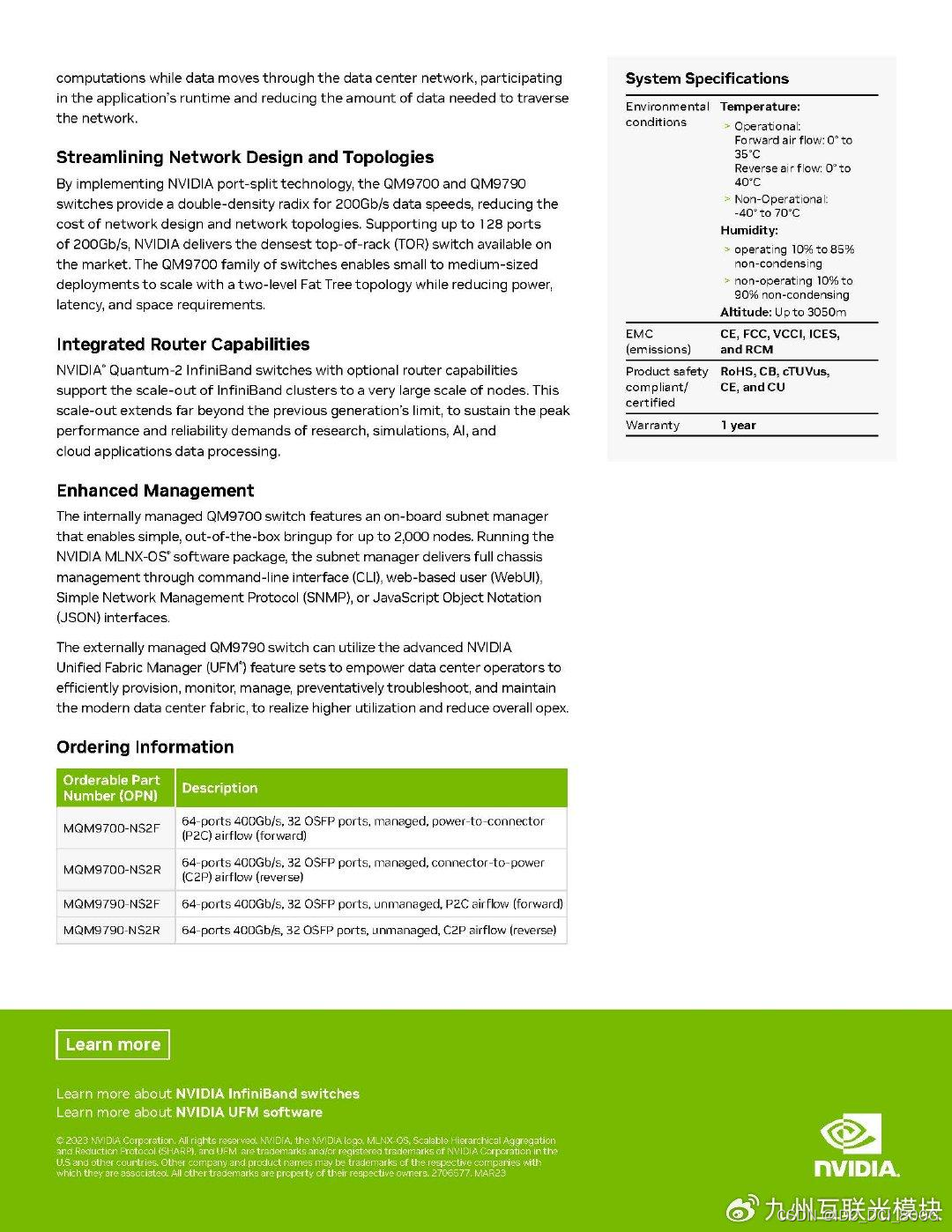

QM97XX系列型号信息:

1, MQM9700-NS2F:

64个端口400Gb/s，32个OSFP端口，受管理，电源到连接器（P2C）气流（向前）

2, MQM9700-NS2R:

64个端口400Gb/s，32个OSFP端口，受管理，连接器到电源（C2P）气流（反向）

3, MQM9790-NS2F:

64个端口400Gb/s，32个OSFP端口，非托管，P2C气流（正向）

4, MQM9790-NS2R:

64个端口400Gb/s，32个OSFP端口，非托管，C2P气流（反向）
