Product Voltage Class max [V] IC max [A] Technology Housing Infineon Package name
FS1150R08A8P3LBC IGBT EDT3 Sixpack HybridPACK™ Drive G2 AG-HDG2XT-7661
FS1150R08A8P3LMC IGBT EDT3 Sixpack HybridPACK™ Drive G2 AG-HDG2XT-7661

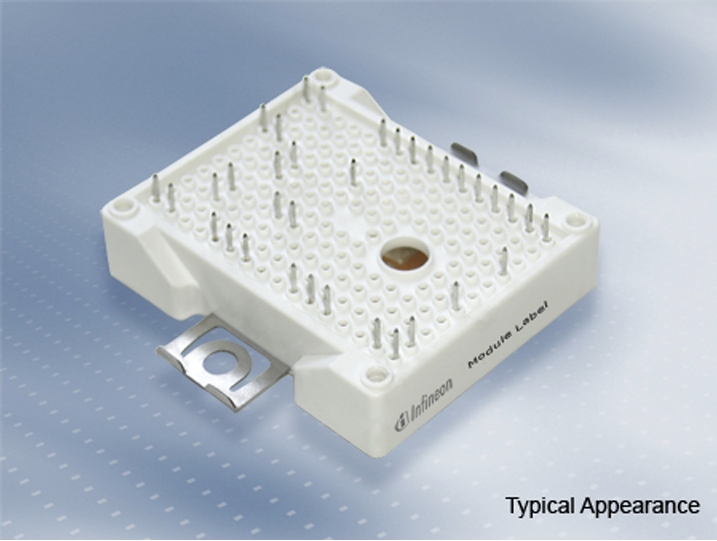

FB50R07W2E3_B23 650 50 IGBT3 - E3 PIM EasyPIM™ 2B AG-EASY2B
FB50R07W2E3_C36 650 50 IGBT3 - E3 PIM EasyPIM™ 2B AG-EASY2B
FF900R12ME7W_B11 1200 900 IGBT7 - E7 Dual EconoDUAL™ 3 AG-ECONOD
FZ1200R45HL4_S7 4500 2400 IGBT4 – L4 Single switch IHV B AG-IHVB190-411
FZ1200R45HL4 4500 2400 IGBT4 – L4 Single switch IHV B AG-IHVB190
FZ1000R65KE4 6500 1000 IGBT4 - E4 Single switch IHV A A-IHV190-461
F3L50R06W1E3_B11 600 50 IGBT3 - E3 3-level EasyPACK™ 1B AG-EASY1B
FD300R06KE3 600 300 IGBT3 - E3 Chopper 62 mm AG-62MMHB
FF300R06KE3_B2 600 300 IGBT3 - E3 Dual 62 mm AG-62MMHB
F4-75R06W1E3 600 75 IGBT3 - E3 Fourpack EasyPACK™ 1B AG-EASY1B
FP15R06W1E3 600 15 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FB30R06W1E3 600 30 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP30R06KE3 600 30 IGBT3 - E3 PIM EconoPIM™ 2 AG-ECONO2C
FP10R06W1E3 600 10 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP50R06W2E3_B11 600 50 IGBT3 - E3 PIM EasyPIM™ 2B AG-EASY2B
FP20R06W1E3_B11 600 20 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP75R06KE3 600 75 IGBT3 - E3 PIM EconoPIM™ 3 AG-ECONO3B
FP100R06KE3 600 100 IGBT3 - E3 PIM EconoPIM™ 3 AG-ECONO3B
FP50R06KE3 600 50 IGBT3 - E3 PIM EconoPIM™ 2 AG-ECONO2C
FB20R06W1E3_B11 600 20 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP15R06W1E3_B11 600 15 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FB20R06W1E3 600 20 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP10R06W1E3_B11 600 10 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP30R06W1E3_B11 600 30 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP30R06W1E3 600 30 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FP50R06W2E3 600 50 IGBT3 - E3 PIM EasyPIM™ 2B AG-EASY2B
FP20R06W1E3 600 20 IGBT3 - E3 PIM EasyPIM™ 1B AG-EASY1B
FS20R06W1E3 600 20 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS150R06KE3 600 150 IGBT3 - E3 Sixpack EconoPACK™ 3 AG-ECONO3B
FS30R06W1E3 600 30 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS20R06W1E3_B11 600 20 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS200R06KE3 600 200 IGBT3 - E3 Sixpack EconoPACK™ 3 AG-ECONO3B
FS50R06W1E3 600 50 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS50R06W1E3_B11 600 50 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS50R06KE3 600 50 IGBT3 - E3 Sixpack EconoPACK™ 2 AG-ECONO2B
FS30R06W1E3_B11 600 30 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1B
FS75R06KE3 600 75 IGBT3 - E3 Sixpack EconoPACK™ 2 AG-ECONO2B
F3L225R07W2H3P_B63 650 225 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L100R07W2H3_B11 650 100 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
FS3L30R07W2H3F_B11 650 30 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L150R07W2H3_B11 650 150 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L200R07W2S5F_B11 650 200 IGBT5 - S5

CoolSiC™ Schottky Diode		 3-level EasyPACK™ 2B AG-EASY2B
FS3L50R07W2H3_B11 650 50 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L75R07W2E3_B11 650 75 IGBT3 - E3 3-level EasyPACK™ 2B AG-EASY2B
F3L300R07PE4 650 300 IGBT4 - E4 3-level EconoPACK™ 4 AG-ECONO4
FS3L40R07W2H5F_B11 650 40 IGBT5 - H5 3-level EasyPACK™ 2B AG-EASY2B
F3L100R07W2E3_B11 650 100 IGBT3 - E3 3-level EasyPACK™ 2B AG-EASY2B
F3L400R07W3S5_B59 650 400 IGBT5 - S5 3-level EasyPACK™ 3B AG-EASY3B-7011
FS3L40R07W2H5F_B70 650 40 IGBT5 - H5,Silicon Carbide Schottky Diode 3-level EasyPACK™ 2B AG-EASY2B-7011
F4-3L50R07W2H3F_B11 650 50 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L300R07PE4P 650 300 IGBT4 - E4 3-level EconoPACK™ 4 AG-ECONO4
F3L200R07PE4 650 200 IGBT4 - E4 3-level EconoPACK™ 4 AG-ECONO4
F3L150R07W2E3_B11 650 150 IGBT3 - E3 3-level EasyPACK™ 2B AG-EASY2B
FS3L50R07W2H3F_B11 650 50 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
DF100R07W1H5FP_B54 650 100 IGBT5 - H5

CoolSiC™ Schottky Diode		 Booster EasyPACK™ 1B AG-EASY1B
DF200R07W2H3_B77 650 200 IGBT HighSpeed 3 Booster EasyPACK™ 2B AG-EASY2B
DF300R07W2H3_B77 650 300 IGBT HighSpeed 3 Booster EasyPACK™ 2B AG-EASY2B
DF80R07W1H5FP_B11 650 80 IGBT5 - H5 Booster EasyPACK™ 1B AG-EASY1B
DF100R07W1H5FP_B53 650 100 IGBT5 - H5 Booster EasyPACK™ 1B AG-EASY1B
FD300R07PE4_B6 650 300 IGBT4 - E4 Chopper EconoPACK™ 4 AG-ECONO4
DF300R07PE4_B6 650 300 IGBT4 - E4 Chopper EconoPACK™ 4 AG-ECONO4
FF600R07ME4_B11 650 600 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF450R07ME4_B11 650 450 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF450R07ME4 650 450 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF300R07ME4 650 300 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF300R07ME4_B11 650 300 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF600R07ME4 650 600 IGBT4 - E4 Dual EconoDUAL™ 3 AG-ECONOD
FF400R07KE4 650 400 IGBT4 - E4 Dual 62 mm AG-62MMHB
FF300R07KE4 650 300 IGBT4 - E4 Dual 62 mm AG-62MMHB
F4-50R07W1H3_B11A 650 50 IGBT HighSpeed 3 Fourpack EasyPACK™ 1B AG-EASY1BA-311
FP75R07N2E4 650 75 IGBT4 - E4 PIM EconoPIM™ 2 AG-ECONO2B
FP50R07N2E4_B11 650 50 IGBT4 - E4 PIM EconoPIM™ 2 AG-ECONO2B
FP50R07N2E4 650 50 IGBT4 - E4 PIM EconoPIM™ 2 AG-ECONO2B
FP100R07N3E4_B11 650 100 IGBT4 - E4 PIM EconoPIM™ 3 AG-ECONO3B
FP100R07N3E4 650 100 IGBT4 - E4 PIM EconoPIM™ 3 AG-ECONO3B
FP150R07N3E4 650 150 IGBT4 - E4 PIM EconoPIM™ 3 AG-ECONO3B
FP150R07N3E4_B11 650 150 IGBT4 - E4 PIM EconoPIM™ 3 AG-ECONO3B
FS200R07N3E4R 650 200 IGBT4 - E4 Sixpack EconoPACK™ 3 AG-ECONO3B
FS100R07PE4 650 100 IGBT4 - E4 Sixpack EconoPACK™ 4 AG-ECONO4
FS100R07N2E4_B11 650 100 IGBT4 - E4 Sixpack EconoPACK™ 2 AG-ECONO2B
FS75R07W2E3_B11A 650 75 IGBT3 - E3 Sixpack EasyPACK™ 2B AG-EASY2B-3
FS150R07N3E4 650 150 IGBT4 - E4 Sixpack EconoPACK™ 3 AG-ECONO3B
FS50R07W1E3_B11A 650 50 IGBT3 - E3 Sixpack EasyPACK™ 1B AG-EASY1BA-311
FS100R07N2E4 650 100 IGBT4 - E4 Sixpack EconoPACK™ 2 AG-ECONO2B
FS75R07N2E4 650 75 IGBT4 - E4 Sixpack EconoPACK™ 2 AG-ECONO2B
FS200R07N3E4R_B11 650 200 IGBT4 - E4 Sixpack EconoPACK™ 3 AG-ECONO3B
FS200R07PE4 650 200 IGBT4 - E4 Sixpack EconoPACK™ 4 AG-ECONO4
FS200R07A02E3_S6 705 200 IGBT3 - E3 Sixpack HybridPACK™ DSC PG-MDIP-28
FS770R08A6P2LB 750 1540 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS950R08A6P2B 750 1900 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HDG1-7511
FS660R08A6P2FB 750 1320 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS770R08A6P2B 750 1540 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS820R08A6P2B 750 820 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS660R08A6P2FLB 750 1320 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS950R08A6P2LB 750 1900 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HDG1-7511
FS820R08A6P2LB 750 820 IGBT EDT2 Sixpack HybridPACK™ Drive AG-HYBRIDD-1
FS650R08A4P2 750 650 IGBT EDT2 Sixpack HybridPACK™ DC6i AG-HDC6I-7511
F3L600R10W4S7F_C22 950 600 IGBT7 - S7 3-level EasyPACK™ 4B AG-EASY4B
FS3L200R10W3S7F_B11 950 200 IGBT7 - S7 3-level EasyPACK™ 3B AG-EASY3B
F3L400R10W3S7F_B11 950 400 IGBT7 - S7 3-level EasyPACK™ 3B AG-EASY3B
FS3L200R10W3S7F_B94 950 200 IGBT7 - S7 3-level EasyPACK™ 3B AG-EASY3B
F3L400R10W3S7_B11 950 400 IGBT7 - S7 3-level EasyPACK™ 3B AG-EASY3B
FS3L400R10W3S7F_B11 950 200 IGBT7 - S7 Booster EasyPACK™ 3B AG-EASY3B
FS200R10W3S7_B11 950 200 IGBT7 - S7 Sixpack EasyPACK™ 3B AG-EASY3B
F3L25R12W1T4_B27 1200 45 IGBT4 - T4 3-level EasyPACK™ 1B AG-EASY1B
F3L150R12W2H3_B11 1200 150 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L400R12PT4_B26 1200 400 IGBT4 - T4 3-level EconoPACK™ 4
F3L225R12W3H3_B11 1200 225 IGBT HighSpeed 3 3-level EasyPACK™ 3B AG-EASY3B
FS3L25R12W2H3_B11 1200 25 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L300R12PT4_B26 1200 300 IGBT4 - T4 3-level EconoPACK™ 4
F3L200R12N2H3_B47 1200 200 IGBT HighSpeed 3 3-level EconoPACK™ 2 AG-ECONO2B
F3L400R12PT4P_B26 1200 400 IGBT4 - T4 3-level EconoPACK™ 4 AG-ECONO4
F3L100R12W2H3_B11 1200 100 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
F3L75R12W1H3_B11 1200 75 IGBT HighSpeed 3 3-level EasyPACK™ 1B AG-EASY1B
F3L75R12W1H3_B27 1200 75 IGBT HighSpeed 3 3-level EasyPACK™ 1B AG-EASY1B
F3L200R12W2H3_B11 1200 200 IGBT HighSpeed 3 3-level EasyPACK™ 2B AG-EASY2B
DF200R12W1H3_B27 1200 200 IGBT HighSpeed 3 Booster EasyPACK™ 1B AG-EASY1B
DF120R12W2H3_B27 1200 120 IGBT HighSpeed 3 Booster EasyPACK™ 2B AG-EASY2B
DF160R12W2H3F_B11 1200 160 IGBT HighSpeed 3 Booster EasyPACK™ 2B AG-EASY2B
DF80R12W2H3F_B11 1200 80 IGBT HighSpeed 3 Booster EasyPACK™ 2B AG-EASY2B
FD450R12KE4P 1200 450 IGBT4 - E4 Chopper 62 mm AG-62MMHB
FD200R12KE3 1200 200 IGBT3 - E3 Chopper 62 mm AG-62MMHB
DF300R12KE3 1200 300 IGBT3 - E3 Chopper 62 mm AG-62MMHB
DF600R12IP4D 1200 600 IGBT4 - P4 Chopper PrimePACK™ 2 AG-PRIME2
DF400R12KE3 1200 400 IGBT3 - E3 Chopper 62 mm AG-62MMHB
DF200R12KE3 1200 200 IGBT3 - E3 Chopper 62 mm AG-62MMHB
DF900R12IP4D 1200 900 IGBT4 - P4 Chopper PrimePACK™ 2 AG-PRIME2
FD200R12KE3P 1200 200 IGBT3 - E3 Chopper 62 mm AG-62MMHB
FD900R12IP4D 1200 900 IGBT4 - P4 Chopper PrimePACK™ 2 AG-PRIME2
FD300R12KE3 1200 300 IGBT3 - E3 Chopper 62 mm AG-62MMHB
FD400R12KE3 1200 400 IGBT3 - E3 Chopper 62 mm AG-62MMHB
FF2400RB12IP7 1200 2400 IGBT7 - P7 Common Collector PrimePACK™ 3+ AG-PRIME3+
FF2400RB12IP7P 1200 2400
