Mermaid 是一种轻量级的图表绘制工具，使用简单的 Markdown 风格语法来创建各种类型的图表和流程图。它常用于文档、技术说明和项目管理中，支持以下图表类型：

常用图表类型

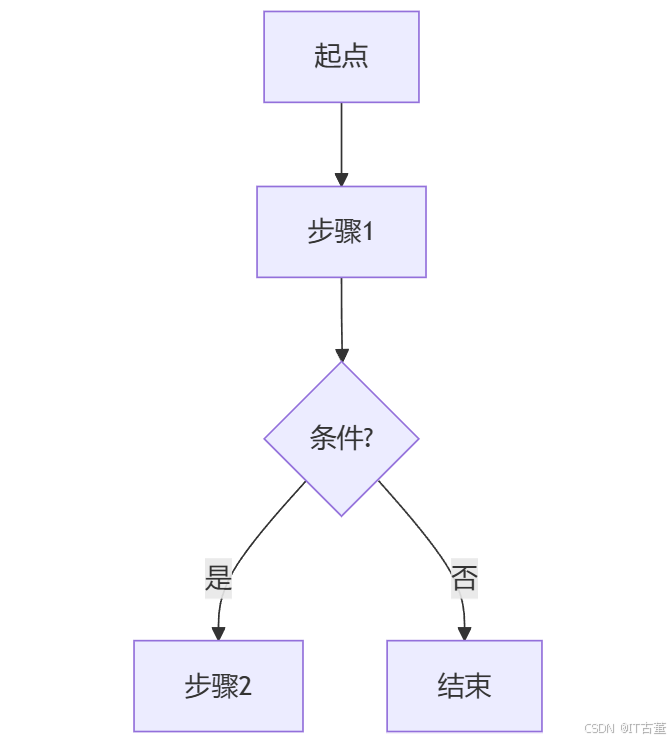

流程图 (Flowchart)
用于表示流程和步骤。

graph TD
A[起点] --> B[步骤1]
B --> C{条件?}
C -->|是| D[步骤2]
C -->|否| E[结束]

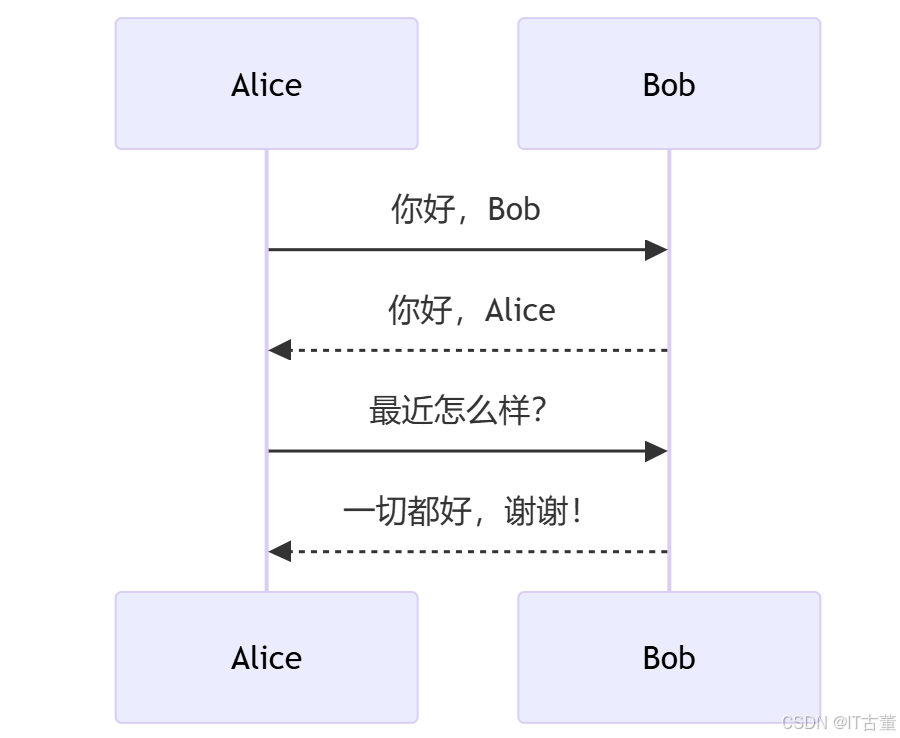

时序图 (Sequence Diagram)
展示不同参与者之间的交互顺序。

sequenceDiagram
Alice->>Bob: 你好，Bob
Bob-->>Alice: 你好，Alice
Alice->>Bob: 最近怎么样？
Bob-->>Alice: 一切都好，谢谢！

甘特图 (Gantt Chart)
用于项目计划和任务管理。

gantt
title 项目计划
dateFormat  YYYY-MM-DD
section 设计
概念设计           :done,  des1, 2025-01-01, 2025-01-10
初步设计           :active, des2, 2025-01-11, 2025-01-20
section 开发
开发准备           :        dev1, 2025-01-21, 2025-02-10
功能开发           :        dev2, 2025-02-11, 2025-03-01
