【Plaxis2D学习笔记：土体参数意义及设置】

Plaxis2D地基参数设置及对应整理

看懂土体力学参数表

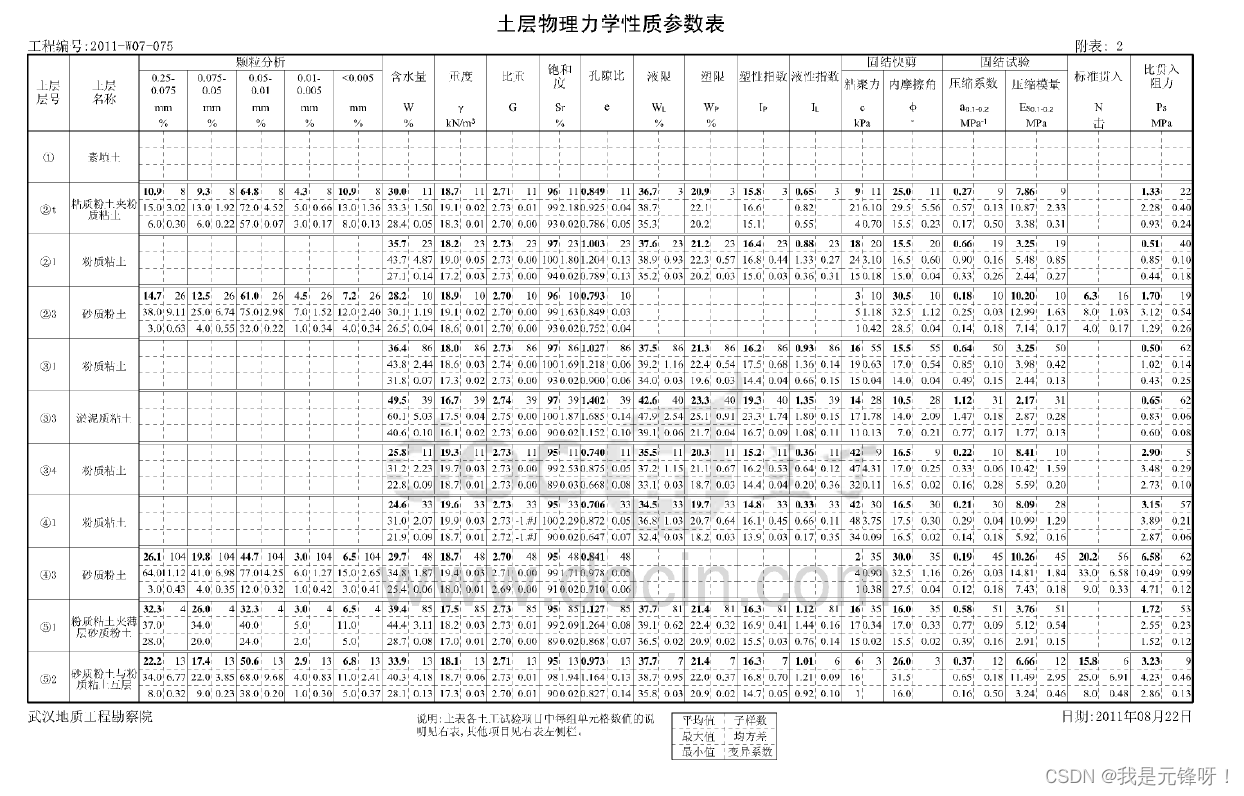

专业土体力学参数表如下：

对应参数主要看参数图下注释方格：

Plaxis进入土体参数设置

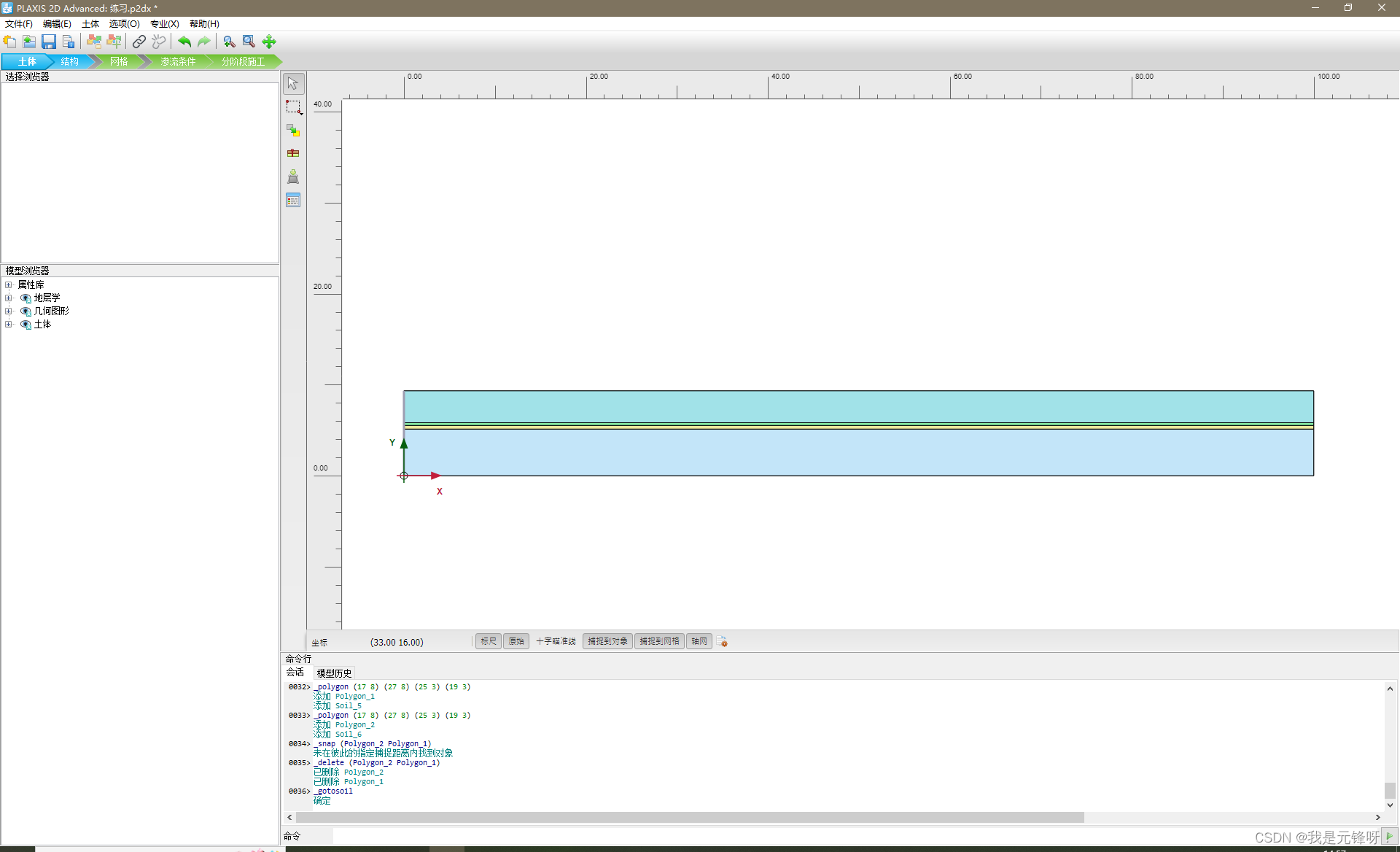

首先打开界面，找到右上角的土体，点击修改土层进入地基设置：

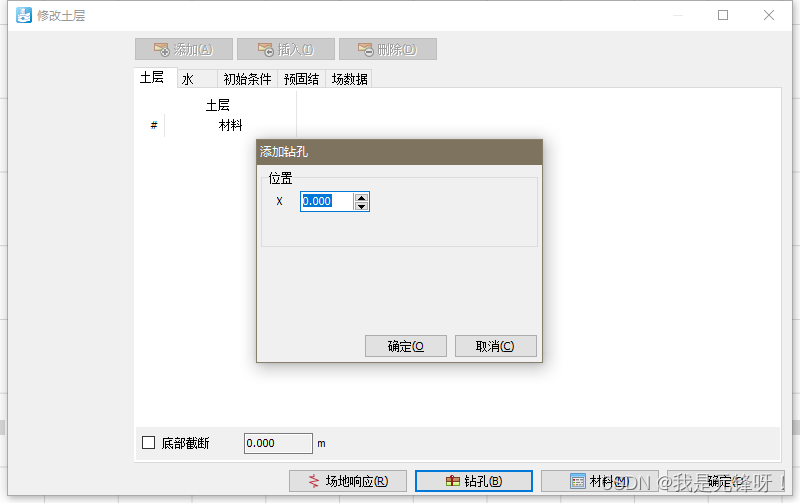

依次点击修改土层→钻孔→添加钻孔→确定进入添加土层操作：

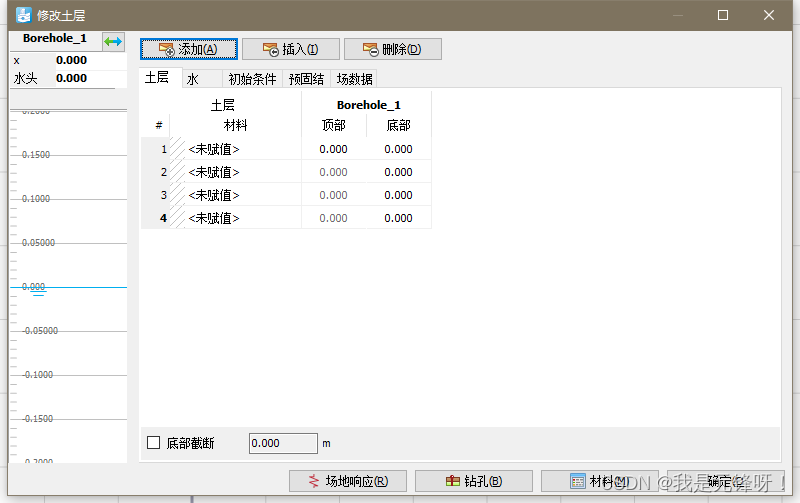

点击添加（A）添加土层即可设置每层土壤的高程参数，从而设置地基土层：

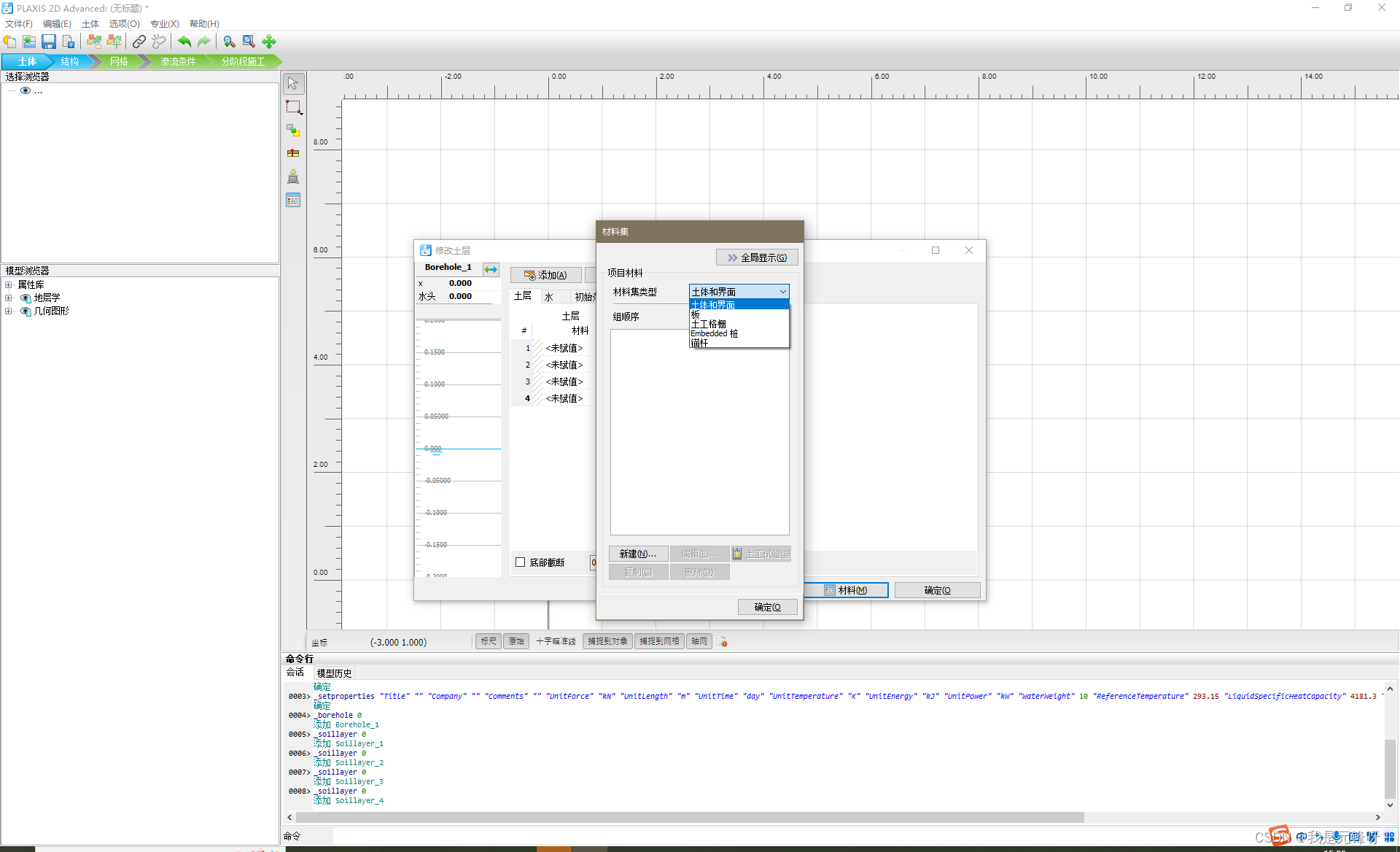

点击材料进入新建土体材料并开始设置力学参数：
（注意设置土壤时候应该选择右上角中的土体和界面选项）

力学参数意义及设置

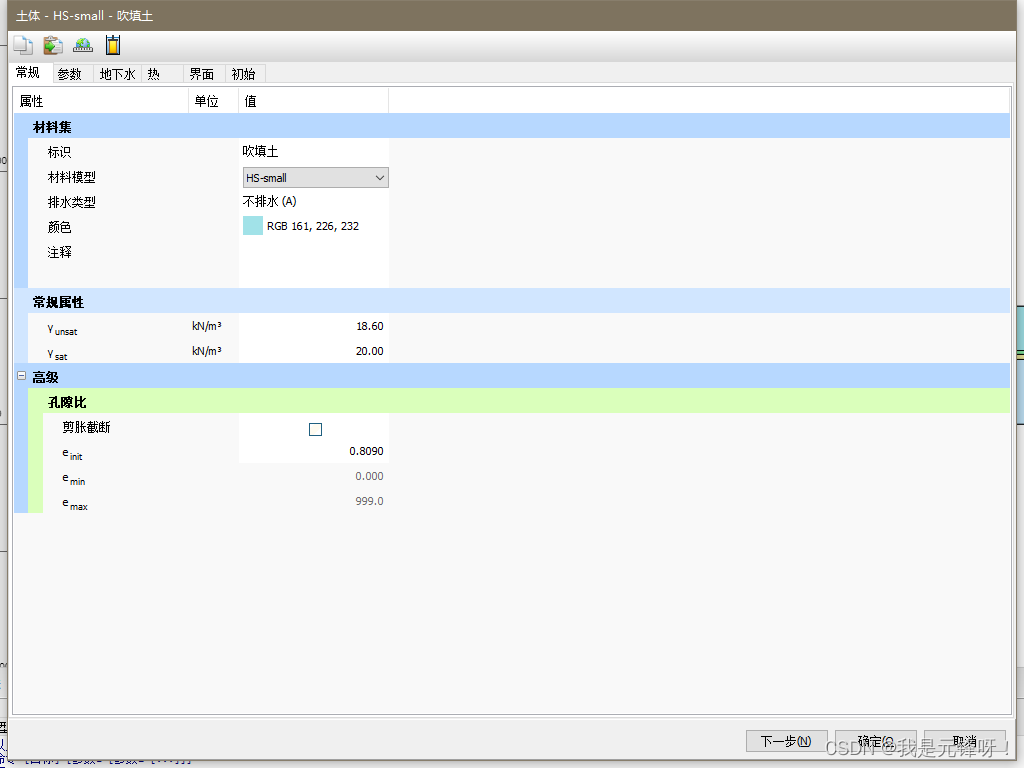

常规：
材料集：
标识：（名称）按照要求自行设置，建议设置时带地勘土层编号；
材料模型：根据不同地基可选择不同模型，可以选择 HS-small 模型；
排水类型：根据实际需要选择排水类型，可以选择“不排水”；
常规属性：
γ_unsat：湿重度；
γ_sat：饱和重度；
高级：
e_int：孔隙比；
e_max：最大孔隙比；
e_min：最小孔隙比；
参数：
刚度：
E₅₀^ref：三轴固结排水剪切试验割线模量（一般取压缩模量，注意单位换算，一般要乘以1000）；
E_oed^ref：固结试验切线模量（等于割线强度，一般取同弹性模量）；
E_ur^ref：三轴固结排水卸载再加载试验的卸载再加载模量（一般取三倍弹性模量）；
（上标“ref”全称为“Reference”，即为参考值）
v_ref：泊松比；
p_ref：参考应力；
K₀：正常固结条件下静止侧压力系数。
强度：
c^’_ref：有效粘聚力；
φ^’（phi）：有效内摩擦角；
ψ（psi）：剪胀角（内摩擦角小于30°时候为0，内摩擦角大于30°时减去30°可作为剪胀角使用）；
R_f：破坏比。
小应变：
γ_0.7：当割线剪切模量 G_secant 衰减为0.7倍的初始剪切模量 G₀ 时对应的剪应变，取大于 0 的参数，可以取0.0002；
G₀^ref：小应变刚度试验的参考初始剪切模量，较小应变时剪切模量，取卸载弹性模量三倍值，即为9倍弹性模量；
其余参数保持默认
本文系学习B站UP 无氧猎人 所建学习笔记，旨在熟悉土体参数对应内容，更多设置及参数还请观看BV1194y1275Q视频

以下为上海地区HS-Small模型参数研究成果
（以下研究成果整理于 王卫东，王浩然，徐中华^[1]等人针对上海地质情况进行的研究）

黏性土E_oed^ref、E₅₀^ref、E_ur^ref、γ_0.7、G₀^ref
E_s1-2：压缩模量，数据来自于地勘；
E_oed^ref = 0.9 E_s1-2
E₅₀^ref = 1.2 E_oed^ref=1.08 E_s1-2
E_ur^ref = 7 E_oed^ref = 6.3 E_s1-2

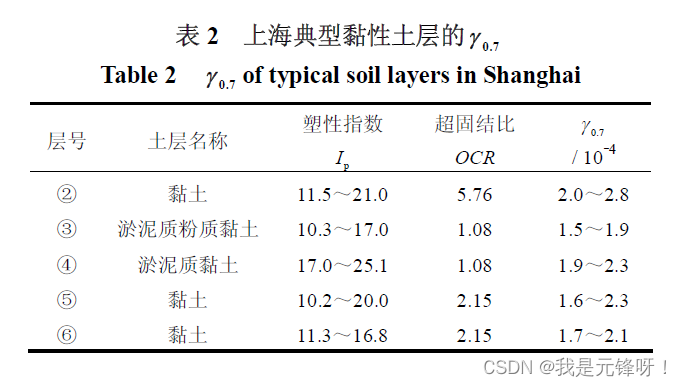

γ_0.7按照下表进行取值：

G₀^ref= （ 3.5~5.0 ）E_ur^ref

砂性土E_oed^ref、E₅₀^ref、E_ur^ref、γ_0.7、G₀^ref

E_s1-2：压缩模量，数据来自于地勘；
E_oed^ref = E_s1-2
E₅₀^ref = E_oed^ref=E_s1-2
E_ur^ref = 4 E_oed^ref = 4 E_s1-2
γ_0.7 =（ 0.6~3.0 ）×10^-4
G₀^ref= 5 E_ur^ref

[1]王卫东,王浩然,徐中华.上海地区基坑开挖数值分析中土体HS-Small模型参数的研究[J].岩土力学,2013,34(06):1766-1774.DOI:10.16285/j.rsm.2013.06.022.
