使用到的参数
- 12位的ADC采样单片机：数据是2^12,也就是0 - 4095
- 5V的供电（参考电压为5V）
计算公式
ADC_Values = (IO口采集的电压 / 参考电压) * 分辨率
=(IO口采集的电压 / 5 ) * 4095
个人理解：就是将IO口采集到的电压值映射到0 - 4095上面（线性映射）
测试数值：
| ADC_Values | Ref_V | 分辨率（12位） | 检测电压值 |
| 81.9 | 5 | 4095 | 0.1 |
| 163.8 | 5 | 4095 | 0.2 |
| 245.7 | 5 | 4095 | 0.3 |
| 327.6 | 5 | 4095 | 0.4 |
| 409.5 | 5 | 4095 | 0.5 |
| 491.4 | 5 | 4095 | 0.6 |
| 573.3 | 5 | 4095 | 0.7 |
| 655.2 | 5 | 4095 | 0.8 |
| 737.1 | 5 | 4095 | 0.9 |
| 819 | 5 | 4095 | 1 |
| 900.9 | 5 | 4095 | 1.1 |
| 982.8 | 5 | 4095 | 1.2 |
| 1064.7 | 5 | 4095 | 1.3 |
| 1146.6 | 5 | 4095 | 1.4 |
| 1228.5 | 5 | 4095 | 1.5 |
| 1310.4 | 5 | 4095 | 1.6 |
| 1392.3 | 5 | 4095 | 1.7 |
| 1474.2 | 5 | 4095 | 1.8 |
| 1556.1 | 5 | 4095 | 1.9 |
| 1638 | 5 | 4095 | 2 |

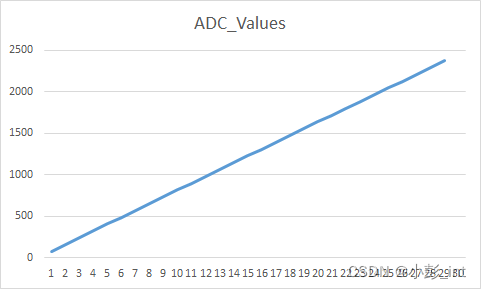

折线图：
（个人笔记仅供参考，还望斧正）
