前言

继续学习霹雳大神的神经网络讲解视频

更新不易，希望大家可以去看原视频支持up主霹雳吧啦Wz

GoogLeNet网络详解
 使用pytorch搭建GoogLeNet网络

本博文记载的是基于Pytorch框架的GoogLeNet网络

GoogLeNet网络结构详解与模型的搭建

简单介绍GoogLeNet网络

GoogLeNet网络在2014年被谷歌团队提出 LeNet大写是为了致敬LeNet

网络亮点：

引入了Inception结构（融合不同尺度的特征信息）
使用1 x 1的卷积核进行降维以及映射处理
添加两个辅助分类器帮助训练

// AlexNet和VGG都只有一个输出层 GoogLeNet有三个输出层（其中有两个辅助分类层）

丢弃全连接测层，使用平均池化层（大大减少模型参数）

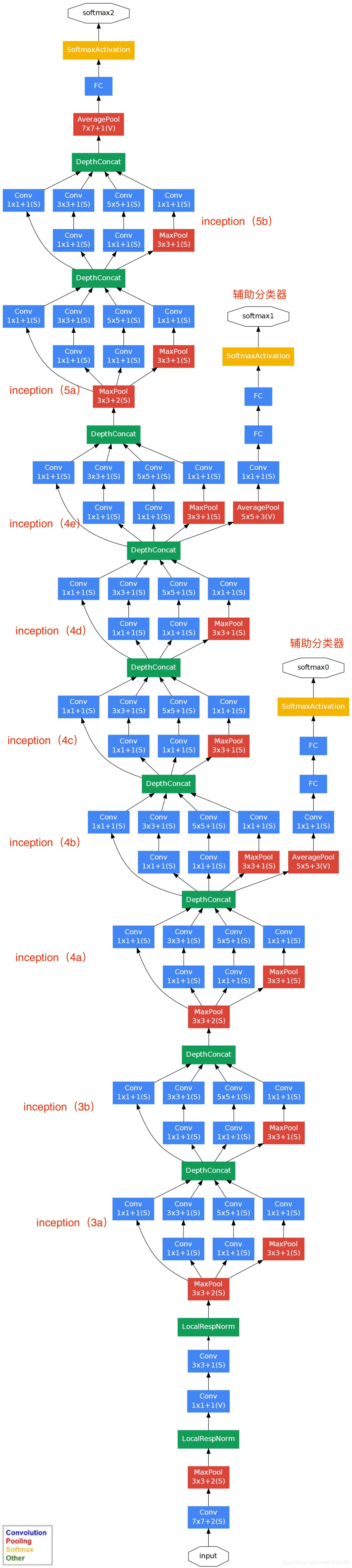

模型结构

在这里插入图片描述
结构分析

input
卷积层
最大下采样层
LocalRespNorm层
卷积层
卷积层
LocalRespNorm层
最大下采样层

Inception层（3a）
在这里插入图片描述

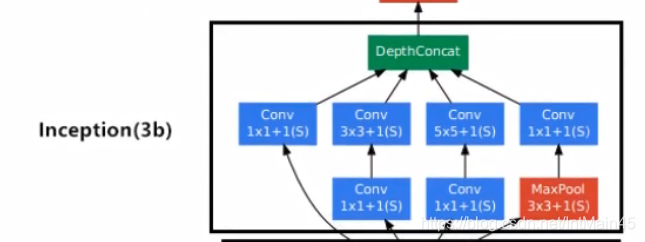

lnception（3b）

最大池化层

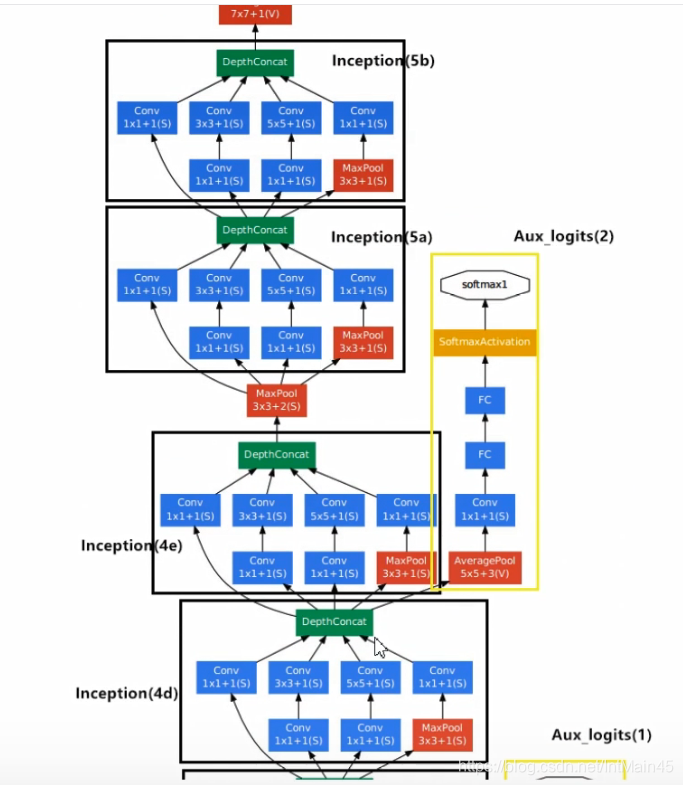

Inception（4a）

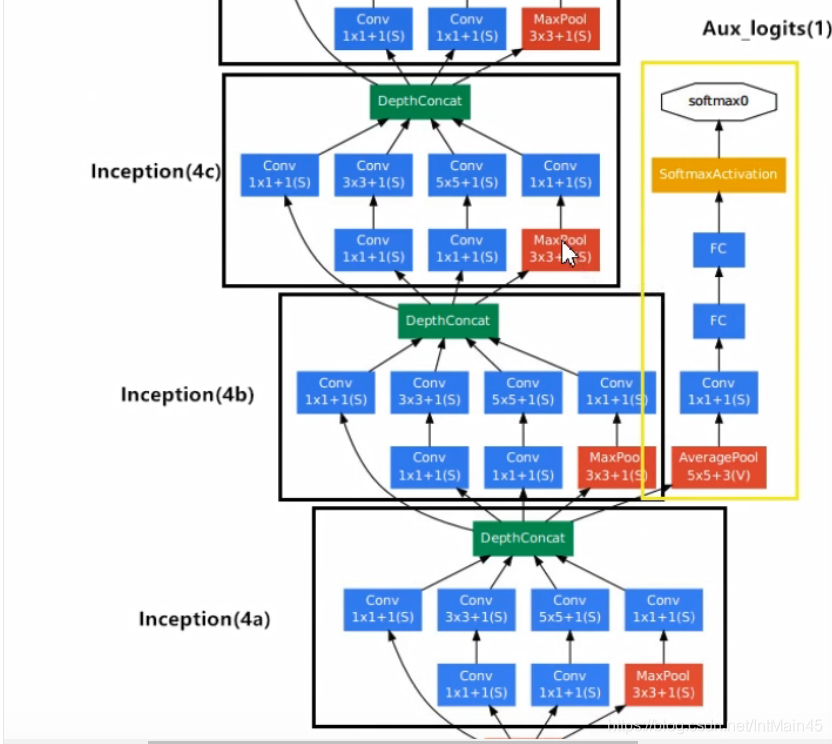

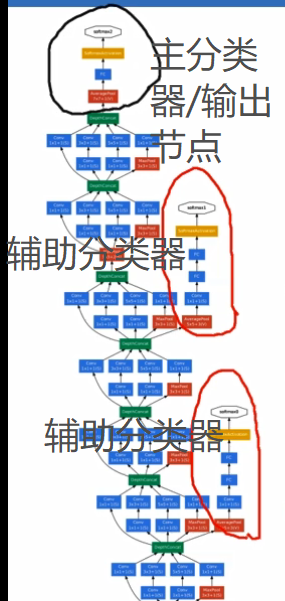

黄色部分是辅助分类器1

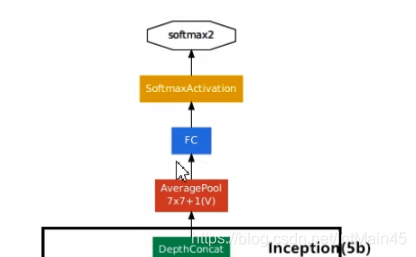

softmax激活函数进行输出

Inception模型

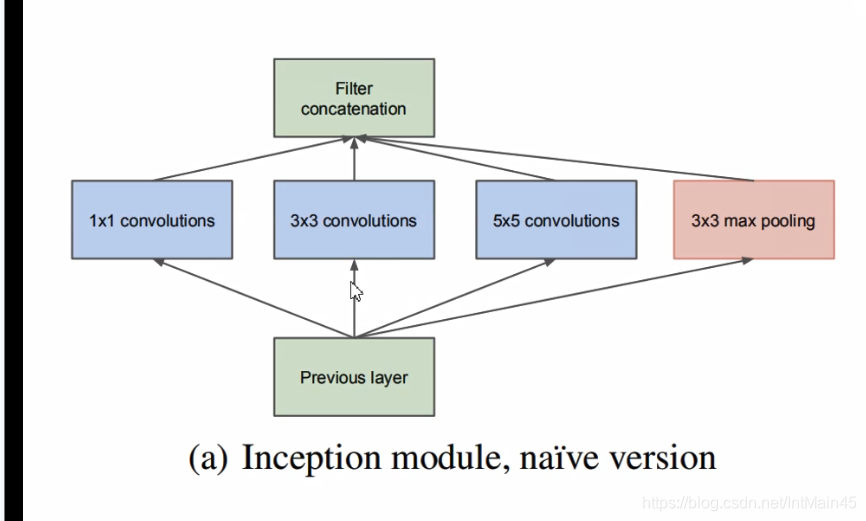

初始的版本

在这里插入图片描述
将上一层的输出同时输入到四个分支中进行处理处理之后将我们得到的这四个分支的特征矩阵按照深度进行拼接得到我们的输出特征矩阵

注意：每个分支得到的特征矩阵的高和宽必须相同否则无法沿深度方向进行拼接

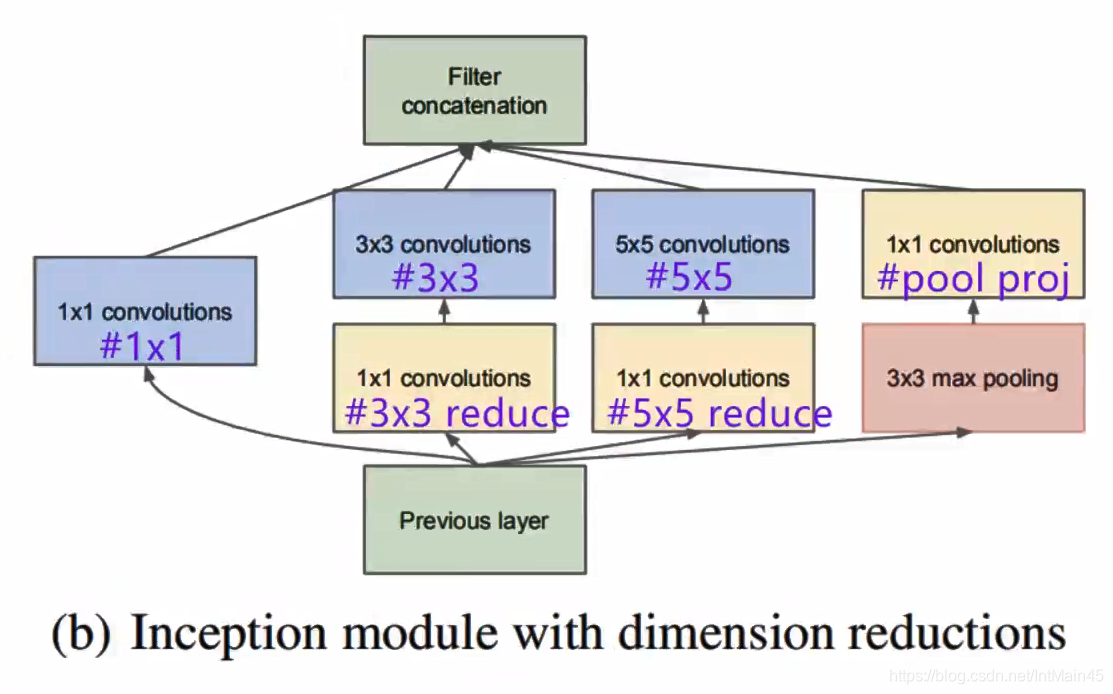

优化后的版本

在这里插入图片描述
Inception结构加上一个降维的功能
用到了三个1 x 1的卷积层进行降维

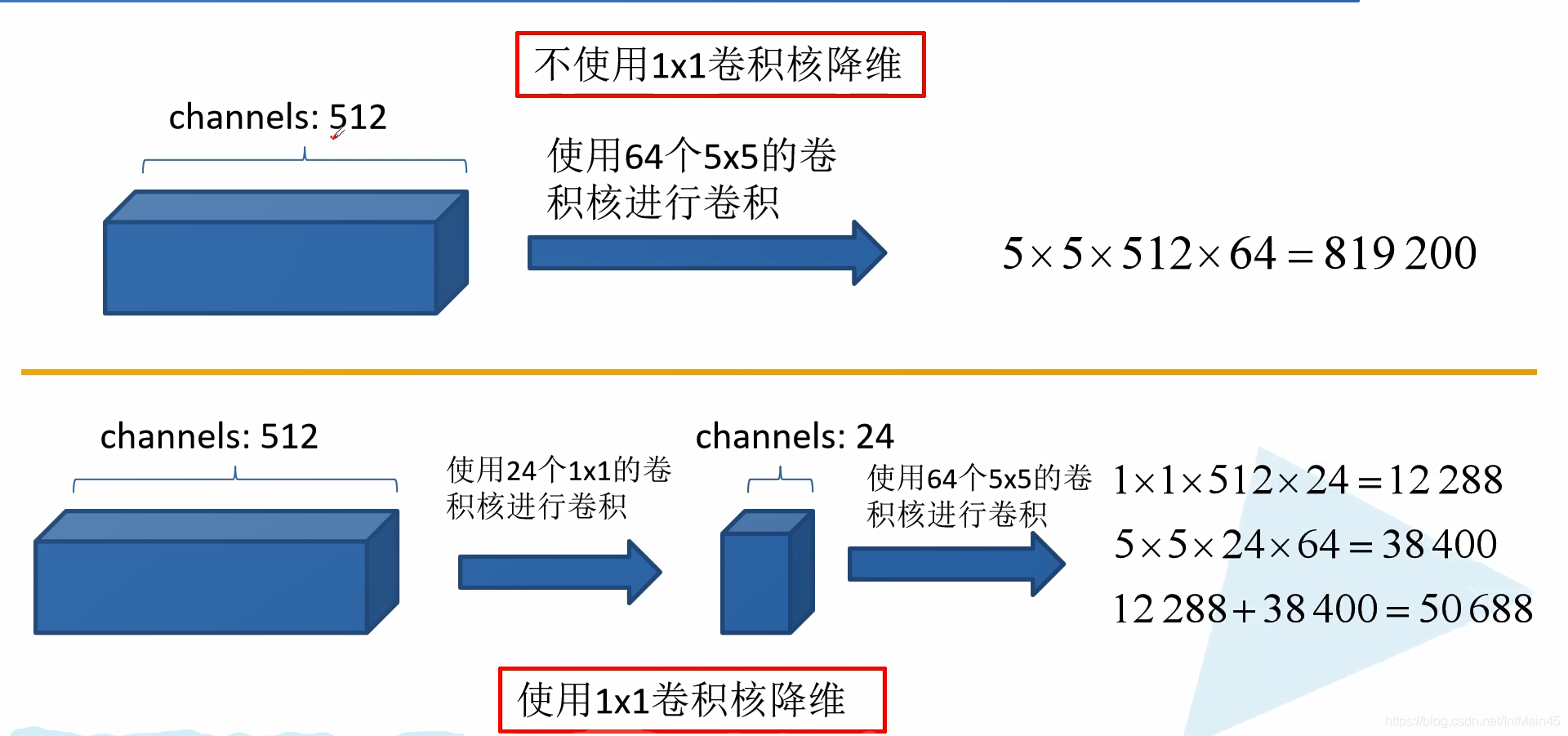

1x1的卷积核如何起到降维的作用呢？

在这里插入图片描述
这样子使用1x1的卷积核目的是为了减少特征矩阵的深度，从而减少我们的参数个数，也就减少了我们的计算量

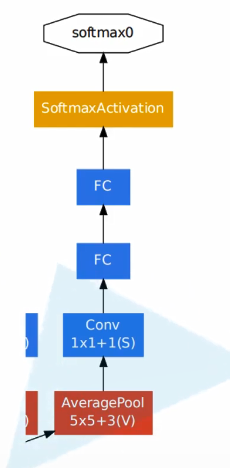

辅助分类器

两个辅助分类器的结构一样
在这里插入图片描述
**第一层是我们的平均下采样操作，池化核大小是5*5 ，步距是等于3 **
第一个辅助分类器是来自于我们的inception4a的输出
inception4a的输出矩阵的大小是14x14x512

第二个辅助分类器是来自于我们的inception4d的输出
inception4d的输出矩阵的大小是14x14x528

两个分类器的输出矩阵高度与宽度相同但是深度不一样

计算一下AveragePool的输出
根据out（size）=in（size）- F（size）+2 P / S+1
可以计算得到out = （14 -5 ）/ 3 + 1 = 4
而平均下采样层又不会改变输入矩阵的深度
所以第一个输出分类器AveragePool层的输出是4x4x512
所以第二个输出分类器AveragePool层的输出是4x4x528

采用128个卷积核大小为1*1的卷积层进行卷积处理，目的是为了降低维度，并且使用的是ReLU激活函数

采用节点个数为1024的全连接层，同样使用ReLU激活函数

全连接层与全连接层之间使用dropout函数，以70%的比例，随机失活神经元

采用节点个数为1000的全连接层，这里的节点个数是对应我们的类别个数！！！

通过softmax函数得到我们的概率分布

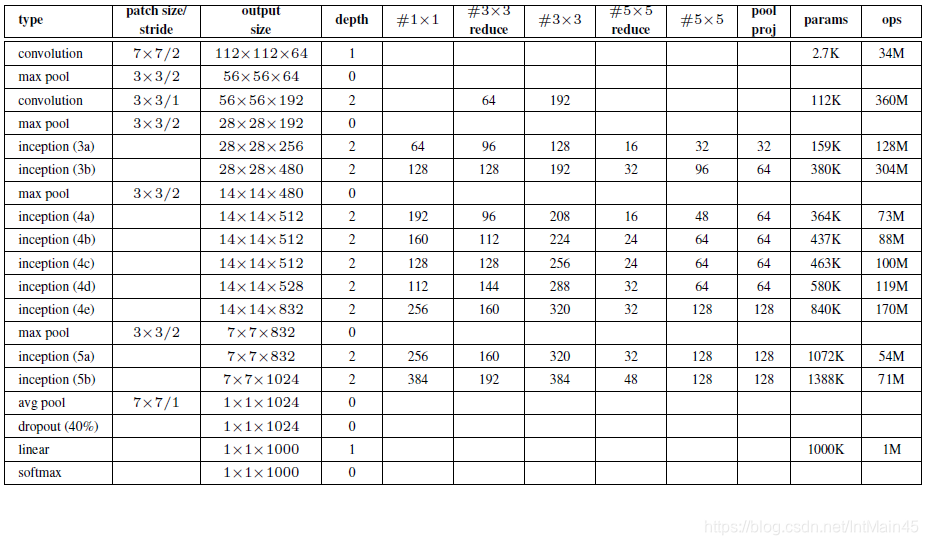

理解参数

在这里插入图片描述
表格数据从上到下一一对应GoogLeNet的每一层结构的数据
LocalRespNorm层起到的作用不大可以舍弃掉
辅助分类器的参数前面有详细讲解
池化层的参数表示是类似5x5+2（V）表示的是5x5的大小 2的步长
而卷积层参数表示是5x5+2（S）表示的是5x5的大小 2的步长
注意最后avg pool与全连接层直接还有一个dropout函数是以40%的概率随机失活神经元

inception结构的对应如下图所示

在这里插入图片描述

model.py代码解读

创建GoogLeNet网络之前先创建几个模板文件

首先是我们的BasicConv2d
因为我们在构建我们的卷积层的时候通常是将我们的卷积和我们的ReLU激活函数绑定在一起
所以创建一个常用的class BasicConv2d

定义BasicConv2d


class BasicConv2d(nn.Module):#继承于nn.Module
    def __init__(self, in_channels, out_channels, **kwargs):#参数有输出特征层的深度 输出矩阵特征层的深度
        super(BasicConv2d, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, **kwargs)#定义卷积层
        #输入特征矩阵深度就是我in_channels,卷积核的个数就是我们输出特征矩阵的深度
        self.relu = nn.ReLU(inplace=True)#定义ReLU激活函数

    def forward(self, x):#定义一个正向传播过程
        x = self.conv(x)
        x = self.relu(x)
        return x

定义Inception结构

class Inception(nn.Module):#继承自nn.Module
    def __init__(self, in_channels, ch1x1, ch3x3red, ch3x3, ch5x5red, ch5x5, pool_proj):
    #参数分析：输入特征矩阵的深度，ch1x1代表#1x1 ch3x3red代表#3x3 reduce
    #ch5x5red代表#5x5 reduce   ch5x5代表#5x5  pool_pro代表pool proj
        super(Inception, self).__init__()

        self.branch1 = BasicConv2d(in_channels, ch1x1, kernel_size=1)
		#分支1   使用BasicConv2d模板（我们输入特征矩阵的深度，采用卷积核的个数，卷积核大小，步距是1是默认的）
        self.branch2 = nn.Sequential(
            BasicConv2d(in_channels, ch3x3red, kernel_size=1),
            BasicConv2d(ch3x3red, ch3x3, kernel_size=3, padding=1)   # 保证输出大小等于输入大小
        )
        #分支2使用nn.Sequential函数
        #使用BasicConv2d（输入特征矩阵的深度，采用卷积核的个数，卷积核大小是1x1，步距是1是默认的）
        #使用BasicConv2d模板（输入特征矩阵的深度这时候就是ch3x3red是上一层输出矩阵的深度，采用卷积核的个数，卷积核大小为3x3，步距是1是默认的）
        #为了保证每个分支所输出的高度和宽度相同，所以必须设置padding为1
        #output_size=(input_size-3+2*1)/1+1=input_size


        self.branch3 = nn.Sequential(
            BasicConv2d(in_channels, ch5x5red, kernel_size=1),
            BasicConv2d(ch5x5red, ch5x5, kernel_size=5, padding=2)   # 保证输出大小等于输入大小
        )
        #分支3 使用nn.Sequential函数
        #使用BasicConv2d（输入特征矩阵的深度，采用卷积核的个数，卷积核大小是1x1，步距是1是默认的）
		#使用BasicConv2d模板（输入特征矩阵的深度这时候就是ch5x5red是上一层输出矩阵的深度，采用卷积核的个数，卷积核大小为5x5，步距是1是默认的）
        #为了保证每个分支所输出的高度和宽度相同，所以必须设置padding为2
        #output_size=(input_size-5+2*2)/1+1=input_size

        self.branch4 = nn.Sequential(
            nn.MaxPool2d(kernel_size=3, stride=1, padding=1),
            BasicConv2d(in_channels, pool_proj, kernel_size=1)
        )
	 	#分支4 使用nn.Sequential函数
	 	#使用nn.MaxPool2d（卷积核大小为3x3，步距是1，padding是1）
	 	#为了保证每个分支所输出的高度和宽度相同，stride设置为1，设置padding为1
		#使用BasicConv2d模板（输入矩阵的深度，采用卷积核的个数是pool_proj,卷积核大小为1x1)

    def forward(self, x): #定义正向传播过程
    #将我们的特征矩阵分别输入到branch1、branch2.。。。 分别得到这四个分支所对应的输出
        branch1 = self.branch1(x)
        branch2 = self.branch2(x)
        branch3 = self.branch3(x)
        branch4 = self.branch4(x)

        outputs = [branch1, branch2, branch3, branch4] #将我们的的输出放入一个列表当中
        return torch.cat(outputs, 1)#使用一个torch.cat函数对我们的四个分支的输出进行合并，第一个参数是输出特征的列表，需要合并的一个维度，我们序呀在需要在深度方向上进行合并
        #tensor的参数是（batch，channel，高度，宽度）

定义辅助分类器


class InceptionAux(nn.Module):#定义自nn.Module这个父类
    def __init__(self, in_channels
