音频驱动是嵌入式系统和操作系统开发中非常重要的一环。从硬件到软件，音频驱动负责管理音频数据的输入、输出以及处理。对于初中级学者来说，理解音频驱动的关键知识点，不仅能提升开发技能，还能为面试和实际工作打下坚实基础。本文将从硬件到软件，通俗易懂地讲解音频驱动的核心内容。

一、音频驱动的基本概念

音频驱动是操作系统与音频硬件之间的桥梁，其核心功能是：

硬件抽象：屏蔽硬件差异，提供统一接口。
音频数据传输：管理音频数据的流入与流出。
配置与控制：设置采样率、声道数、音量等参数。

音频驱动大致可以分为以下三个层次：

1. 硬件层

包括DAC（数模转换器）、ADC（模数转换器）等核心组件。
声卡通过I2S、I2C或SPI等接口与主机通信。

2. 驱动层

操作系统中的驱动程序，直接与硬件交互。
提供接口给上层应用程序。

3. 应用层

用户操作音频设备的入口，例如使用aplay播放音频，或者通过音频编辑软件处理声音数据。

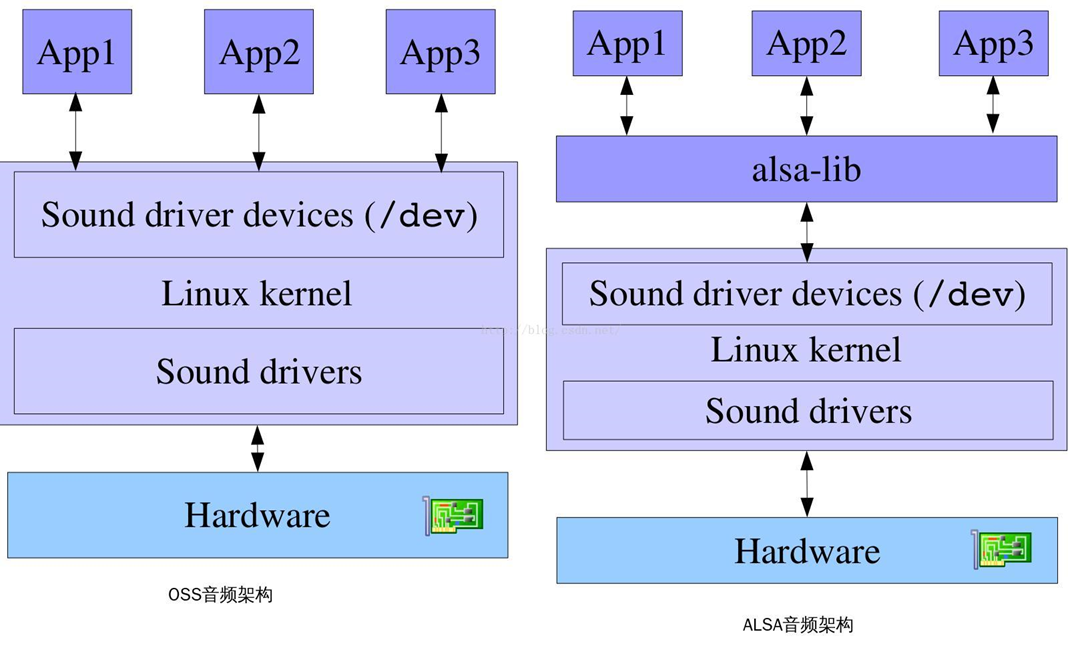

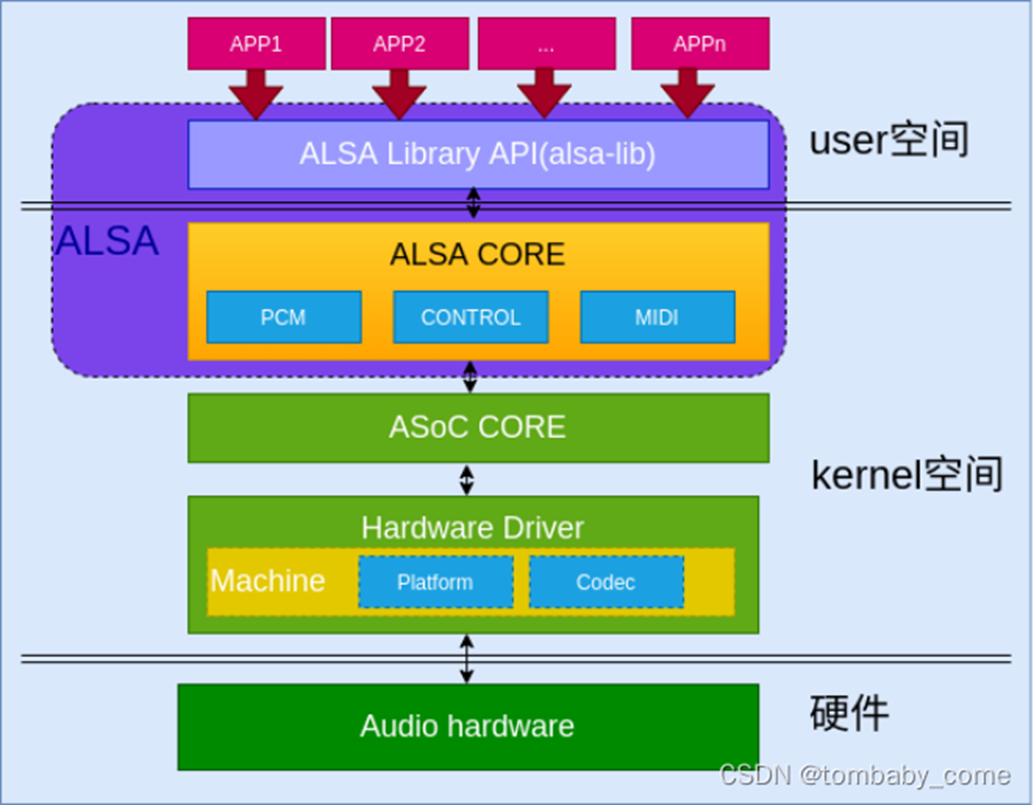

以下是一个音频驱动系统的典型架构图：

+-------------------+
|   Application     |
|   (e.g., aplay)   |
+-------------------+
          |
+-------------------+
| Audio Driver API  |
| (e.g., ALSA)      |
+-------------------+
          |
+-------------------+
|  Kernel Driver    |
| (I2S, PCM, etc.)  |
+-------------------+
          |
+-------------------+
|     Hardware      |
| (DAC, ADC, etc.)  |
+-------------------+

为了更好地说明音频驱动工作原理，以下将从硬件接口、音频数据格式、驱动开发模块到调试技巧进行逐步讲解。

在这里插入图片描述

二、音频驱动的核心知识点

1. 硬件原理

音频设备硬件的核心概念包括以下几个关键参数：

参数	说明
采样频率	录音设备在一秒钟内对声音信号的采样次数。例如44.1kHz表示每秒采样44100次。
通道数	声音通道的数量。单声道（Mono）或立体声（Stereo，左右两个声道）。
比特率	码率，表示压缩编码后每秒的音频数据量大小。公式：`比特率 = 采样率 x 采样精度 x 通道数`，单位kbps。
采样位数	每个采样点里传输的数字信号位数，例如8位、16位、24位等。
帧	一个帧记录一个声音单元，其长度为样本长度（采样位数）和通道数的乘积。
周期	音频设备一次处理所需的帧数，通常用于音频数据存储与访问的基本单位。

示例计算

假设一个音频文件采样频率为44.1kHz，采样位数为16位，通道数为2（立体声）：

比特率 = 44,100 × 16 × 2 = 1,411,200 bps（约1.4 Mbps）。
每秒数据量 = 1,411,200 ÷ 8 = 176.4 KB。

2. 硬件接口

硬件接口是音频驱动的基础。常见的硬件接口包括：

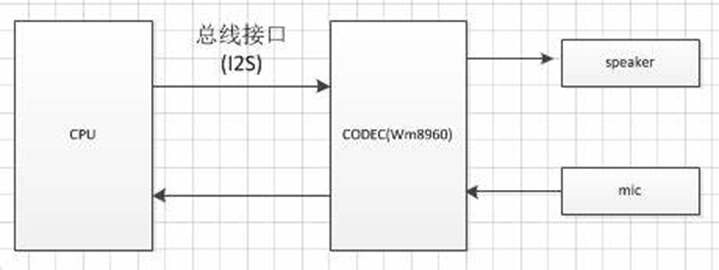

I2S（Inter-IC Sound）：用于音频数据传输，支持高质量的数字音频。I2S传输流程如下图所示：

+-------------------+        +-------------------+
|   Audio Codec    |  I2S   |      CPU I2S      |
| (DAC/ADC, etc.)  |------->|   Transmitter/    |
|                   |<-------|    Receiver       |
+-------------------+        +-------------------+

I2C（Inter-Integrated Circuit）：用于配置音频芯片寄存器，例如设置音量、采样率等。
SPI（Serial Peripheral Interface）：类似I2C，但速度更快，多用于控制。

在这里插入图片描述

面试问题

什么是I2S协议，它与I2C的区别？
- 答：I2S用于音频数据传输，而I2C用于控制和配置。I2S支持高带宽，传输的是连续的音频数据，而I2C是慢速串行接口，适合寄存器配置。

3. 音频数据流与格式

音频数据在系统中的流动示意如下：

+-------------+       +-------------+       +-------------+
|  Raw Audio  |  PCM  |     I2S     |  DMA  |   Audio HW   |
|   Buffer    |-----> | Controller  |-----> |   Codec      |
+-------------+       +-------------+       +-------------+

PCM（Pulse Code Modulation）：最常见的音频格式，表示未压缩的数字音频数据。
采样率：每秒采集的样本数，例如44.1kHz、48kHz。
采样位数：每个样本的位数，例如16位、24位。
通道数：单声道、立体声（左右两个声道）等。

4. 驱动开发的核心模块

在这里插入图片描述

注册驱动

在Linux内核中，驱动需要注册到特定的子系统。例如，ALSA音频驱动需要调用platform_driver_register注册。

static struct platform_driver my_audio_driver = {
    .driver = {
        .name = "my_audio",
        .owner = THIS_MODULE,
    },
    .probe = my_audio_probe,
    .remove = my_audio_remove,
};

module_platform_driver(my_audio_driver);

配置硬件

在probe函数中初始化音频硬件：

static int my_audio_probe(struct platform_device *pdev) {
    // 初始化I2S控制器
    struct i2s_device *i2s = devm_i2s_get(pdev);
    i2s_configure(i2s, 44100, 16, 2);

    // 配置DAC
    struct dac_device *dac = devm_dac_get(pdev);
    dac_enable(dac);

    return 0;
}

音频流处理

音频数据通过DMA（Direct Memory Access）从内存传输到音频设备：

static void audio_dma_transfer(void *buffer, size_t size) {
    dma_start_transfer(buffer, size);
}

5. 调试技巧（优化版）

调试音频驱动是开发过程中的关键步骤，以下总结了一些实用的调试工具和方法，帮助快速定位问题。

调试工具	用途	示例命令
dmesg	查看内核日志，检查驱动加载是否成功，是否有错误提示。	`dmesg
aplay/arecord	测试音频播放与录音功能，验证驱动和硬件是否正常工作。	`aplay example.wav`
/proc/asound/cards	检查系统中注册的音频设备，确认设备名称和ID。	`cat /proc/asound/cards`
alsamixer	调节音量和通道配置，确保输出没有被静音。	在终端输入`alsamixer`启动交互式界面。
逻辑分析仪	检测I2S信号传输时的时钟、数据线信号是否匹配，排查硬件通信问题。	使用Saleae Logic或类似工具连接I2S接口。
波形分析工具	检查音频输出信号的质量，分析失真或噪声情况。	使用示波器连接输出音频端口。
ALSA调试工具	提供对ALSA子系统的详细调试信息，例如PCM流状态。	`alsactl init`、`aplay -D default`

常见调试步骤

检查内核日志：通过dmesg查看音频驱动加载日志，确认是否成功注册和初始化硬件。
验证硬件连接：确保声卡与主板的I2S、I2C等接口正常连接，必要时使用逻辑分析仪确认信号。
播放测试音频：使用aplay命令播放音频文件，观察是否有声音输出。
分析信号波形：连接示波器或波形分析工具到音频输出端，确认是否有信号输出，判断信号质量。
调节音量：通过alsamixer检查是否存在静音或音量过低问题。

6. 实例扩展：从硬件到软件的完整调试案例

案例背景

某嵌入式开发板使用外接I2S DAC，驱动加载成功，但无音频输出。

调试流程

检查硬件连接：
- 使用万用表检查I2S时钟和数据线是否连接正常。
- 使用逻辑分析仪监测I2S信号，确认CLK和DATA信号是否符合规范。

检查内核日志：

dmesg | grep i2s

输出日志：

i2s_codec: Successfully initialized with clk=12.288MHz, data=16bit, stereo

测试音频输出：
```
aplay -D hw:0,0 test.wav
```
如果报错：
```
aplay: set_params:1234: Unable to set PCM parameters
```
检查是否正确配置了采样率、位深和声道数。
使用alsamixer调试：
- 启动alsamixer。
- 检查是否存在静音标志（例如MM表示静音）。
- 增加音量并重试播放。
分析波形信号：
- 使用示波器连接DAC输出端，观察信号波形。
- 如果波形缺失，说明数据未正确输出，需要检查驱动代码中DMA的配置。

修改驱动代码：
在probe函数中确认DMA配置是否正确：

snd_pcm_hw_params_set_period_size(params, 1024, 0);
snd_pcm_hw_params_set_buffer_size(params, 4096);

再次测试：
修复代码后重新加载驱动：

rmmod my_audio
insmod my_audio.ko
aplay -D hw:0,0 test.wav

7. 面试问答总结

问题	答案
音频驱动的主要功能是什么？	硬件抽象、音频数据管理、配置控制。
I2S协议的特点是什么？	专用于高质量音频数据传输，独立的时钟和数据线，避免抖动问题。
如何排查音频输出无声的问题？	检查驱动日志、验证I2S信号是否正常、确认设备未静音、分析波形信号。
DMA在音频驱动中的作用是什么？	提高音频数据传输效率，减少CPU负载，实现高效的音频流传输。
如何调优音频驱动性能？	优化DMA缓冲区大小、降低中断延迟、精确时钟配置、减少I/O开销。
