一文彻底读懂 Buildroot：从原理到实践的深度解析

本文链接：https://blog.csdn.net/Interview_TC/article/details/147835961

📌 作者：嵌入式 Jerry
📌 平台：CSDN | B 站 @嵌入式Jerry
📌 关键词：Buildroot、嵌入式 Linux、交叉编译、根文件系统、包管理、自定义裁剪

一、为什么选择 Buildroot？

Buildroot 是一个旨在简化嵌入式 Linux 系统构建的开源工具。与 Yocto Project 相比，它更轻量、更易上手，非常适合资源受限的平台、初学者入门以及中小型项目快速构建嵌入式系统。

1.1 Buildroot 的设计理念

Buildroot 并不是一个 Linux 发行版，而是一个“构建系统”框架，它的主要目标是：

自动下载、配置、编译交叉工具链；
构建 Linux 内核、根文件系统、Bootloader；
可配置、可裁剪、可定制的系统包支持；
生成各种类型的镜像文件（ext4、tar、img等）。

二、Buildroot 的核心架构与构建流程

从图中我们可以提取出 Buildroot 的关键工作流程，概括如下：
在这里插入图片描述

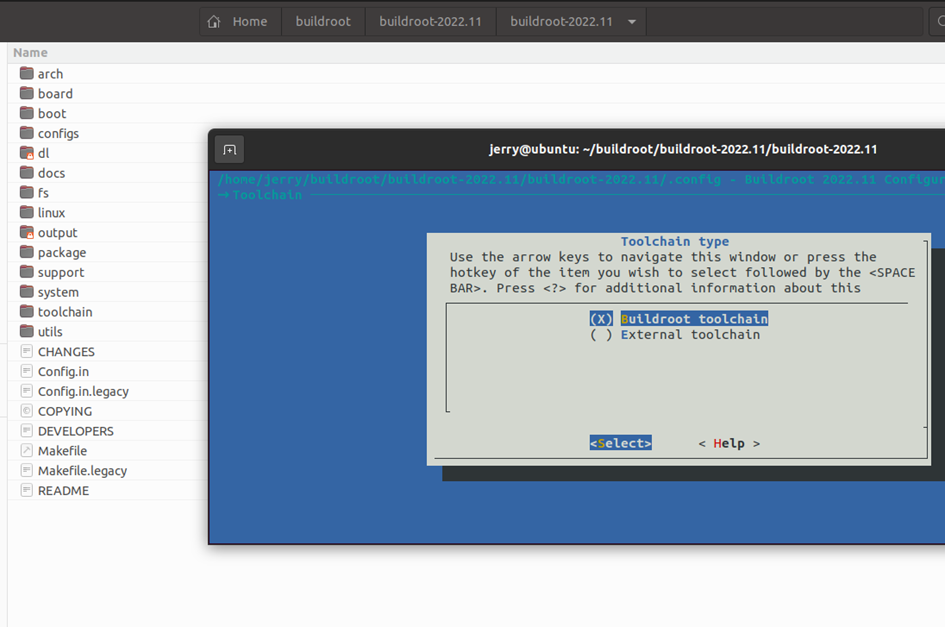

2.1 配置阶段：make menuconfig

用户执行：

make menuconfig

这一步将创建 .config 配置文件，定义了整个构建系统的行为，例如目标架构、工具链类型、软件包选择等。

生成的 .config 实际是由 package/Config.in 等多个 Config.in 文件拼接出来的。

2.2 下载阶段：下载源代码

每个包都有对应的 .mk 文件（如 openocd.mk）定义其：

源码地址（*_SITE）
版本号（*_VERSION）
解压方式（.tar.bz2、.zip 等）
依赖关系（DEPENDS）
安装规则（define HOST_<PKG>_INSTALL_CMDS）

三、深入理解各个目录

构建目录结构如下：

buildroot/
├── board/        ← 板级支持包
├── configs/      ← 预设配置文件
├── package/      ← 各种软件包定义
├── toolchain/    ← 工具链相关设置
├── output/       ← 编译输出（重点）
├── Makefile      ← 主入口
└── .config       ← 配置文件（自动生成）

3.1 `output/` 目录结构详解

output/
├── build/       ← 所有下载和编译包的目录
├── staging/     ← 工具链临时安装区，供交叉编译使用
├── target/      ← 最终根文件系统，bin/lib/dev 等
├── images/      ← 生成的系统镜像文件
└── host/        ← 主机工具（pkg-config、gcc等）

四、自定义包的添加流程

我们以添加 openocd 包为例，从图中流程提炼出十步走的完整方法：

4.1 第一步：添加菜单配置项

在 package/Config.in 添加：

source "package/openocd/Config.in"

4.2 第二步：创建 `openocd` 文件夹

在 package/ 目录下新建 openocd 文件夹，并添加以下两个文件：

Config.in
openocd.mk

4.3 第三步：定义Config.in

config BR2_PACKAGE_OPENOCD
    bool "openocd"
    help
      Open On-Chip Debugger

4.4 第四步：定义openocd.mk

OPENOCD_VERSION = 0.12.0
OPENOCD_SITE = https://sourceforge.net/projects/openocd/files/openocd/$(OPENOCD_VERSION)
OPENOCD_SOURCE = openocd-$(OPENOCD_VERSION).tar.bz2

define OPENOCD_CONFIGURE_CMDS
  cd $(@D) && ./configure --prefix=/usr
endef

define OPENOCD_BUILD_CMDS
  $(MAKE) -C $(@D)
endef

define OPENOCD_INSTALL_TARGET_CMDS
  $(MAKE) -C $(@D) DESTDIR=$(TARGET_DIR) install
endef

$(eval $(generic-package))

五、生成根文件系统的过程

当运行 make 后，Buildroot 会自动执行以下阶段：

5.1 下载阶段

读取 .mk，从网络拉取 tar 包，放入 dl/ 目录。

5.2 编译阶段

解压源码到 output/build/<pkg>-<version>/
执行 configure 和 make 编译过程

5.3 安装阶段

将可执行文件、库文件等复制到 output/target 根目录结构中

5.4 镜像打包阶段

通过 BR2_ROOTFS_POST_IMAGE_SCRIPT 执行 post-image.sh 来生成最终的 .ext4、.tar、.img 等镜像文件。

六、文件系统构建细节

6.1 `output/target/` 是构建中的临时 rootfs

结构如下：

output/target/
├── bin/
├── etc/
├── lib/
├── dev/
└── usr/

注意：不能直接 chroot 进入 output/target/，因为设备文件缺失，glibc 依赖也未配置完整。

6.2 `output/images/` 是最终输出区

在这里我们会得到：

rootfs.ext4
rootfs.tar
emmc.img（自定义脚本生成）
uImage、zImage（内核）

七、环境变量与脚本扩展机制

7.1 常用变量解释

TARGET_DIR：指向 output/target
HOST_DIR：指向 output/host
BUILD_DIR：指向 output/build

7.2 使用 `BR2_ROOTFS_POST_BUILD_SCRIPT` 添加自定义构建逻辑

用于提前挂载目录、创建自定义结构等操作。

八、与 Yocto 的对比（简要）

特性	Buildroot	Yocto
易用性	⭐⭐⭐⭐⭐	⭐⭐
灵活性	⭐⭐⭐	⭐⭐⭐⭐⭐
图形界面支持	差	好（如Hob）
复杂项目适用	一般	佳
学习曲线	低	高

九、实战建议与调试技巧

9.1 常用调试手段

make V=1：查看详细构建日志
ls output/build/：观察构建包目录
make <package>-rebuild：强制重新编译某个包
make legal-info：导出所有开源许可信息

9.2 常见错误

网络下载失败 → 使用代理或手动下载至 dl/
glibc 链接错误 → 确保 toolchain 配置一致
镜像文件缺失 → 检查 post-image.sh 是否执行成功

十、总结与实践建议

Buildroot 是一款非常适合嵌入式 Linux 快速开发的构建系统，尤其适合：

快速出样开发板系统；
自动化 CI/CD 嵌入式打包；
小团队、初学者学习 Linux 构建流程；
搭配 Qt、Busybox、OpenSSH、OpenCV 等工具使用。

建议实践路径：

使用已有配置快速构建基础系统；
尝试添加新包（如 openocd）；
熟悉根文件系统结构和 overlay 机制；
使用 post-image 脚本定制镜像；
开发应用程序并部署至构建系统。
