深入解析 M.2 (NGFF) PCIe 3.0 接口设计 —— 硬件、驱动与产品角度

在现代嵌入式系统、工控设备、AI 加速计算等领域，M.2 (NGFF) 接口已经成为扩展高速存储、无线通信和计算能力的重要标准之一。特别是在 NXP i.MX 8M Plus 这样的嵌入式开发平台中，PCIe 3.0 M.2 接口通常用于连接 NVMe SSD、Wi-Fi 6/7 无线模块、AI 加速模块（如 Google Edge TPU）等。

本文将基于 NXP 8MPLUS-BB 开发板的 M.2 (NGFF) 设计，从 硬件架构、PCIe 底层驱动实现、Linux 驱动支持及产品应用 角度深入解析其核心技术。

---

1. M.2 (NGFF) 物理接口概览

M.2（原名 NGFF，Next Generation Form Factor）是 mSATA 和 Mini PCIe 的继任者，采用更紧凑的物理尺寸，并支持多种总线协议，包括：

• PCIe (PCI Express) —— NVMe SSD、高速 AI 加速卡
• SATA (Serial ATA) —— 传统 SATA SSD
• USB 2.0 / 3.0 —— Wi-Fi、蓝牙模块
• SDIO / UART / I²C / PCM —— 适用于无线通信模块

📌 Key ID 标准定义：

Key ID	支持的协议	常见设备
B-Key	PCIe x2 / SATA / USB 3.0	SATA SSD、4G/5G 模块
M-Key	PCIe x4	NVMe SSD、AI 加速卡
B+M-Key	PCIe x2 / SATA	兼容 SATA SSD 或 PCIe SSD
E-Key	PCIe x1 / USB 2.0	Wi-Fi / Bluetooth 模块
A+E Key	PCIe x1 / USB 3.0	无线网卡、网络适配器

📌 NXP 8MPLUS-BB 采用的是 Key E M.2 接口，主要用于 Wi-Fi / AI 加速等模块。

2. M.2 (NGFF) 硬件架构解析

在 NXP 8MPLUS-BB 设计中，M.2 插槽由多个关键子系统组成：

① M.2 (NGFF) 插座及信号分配

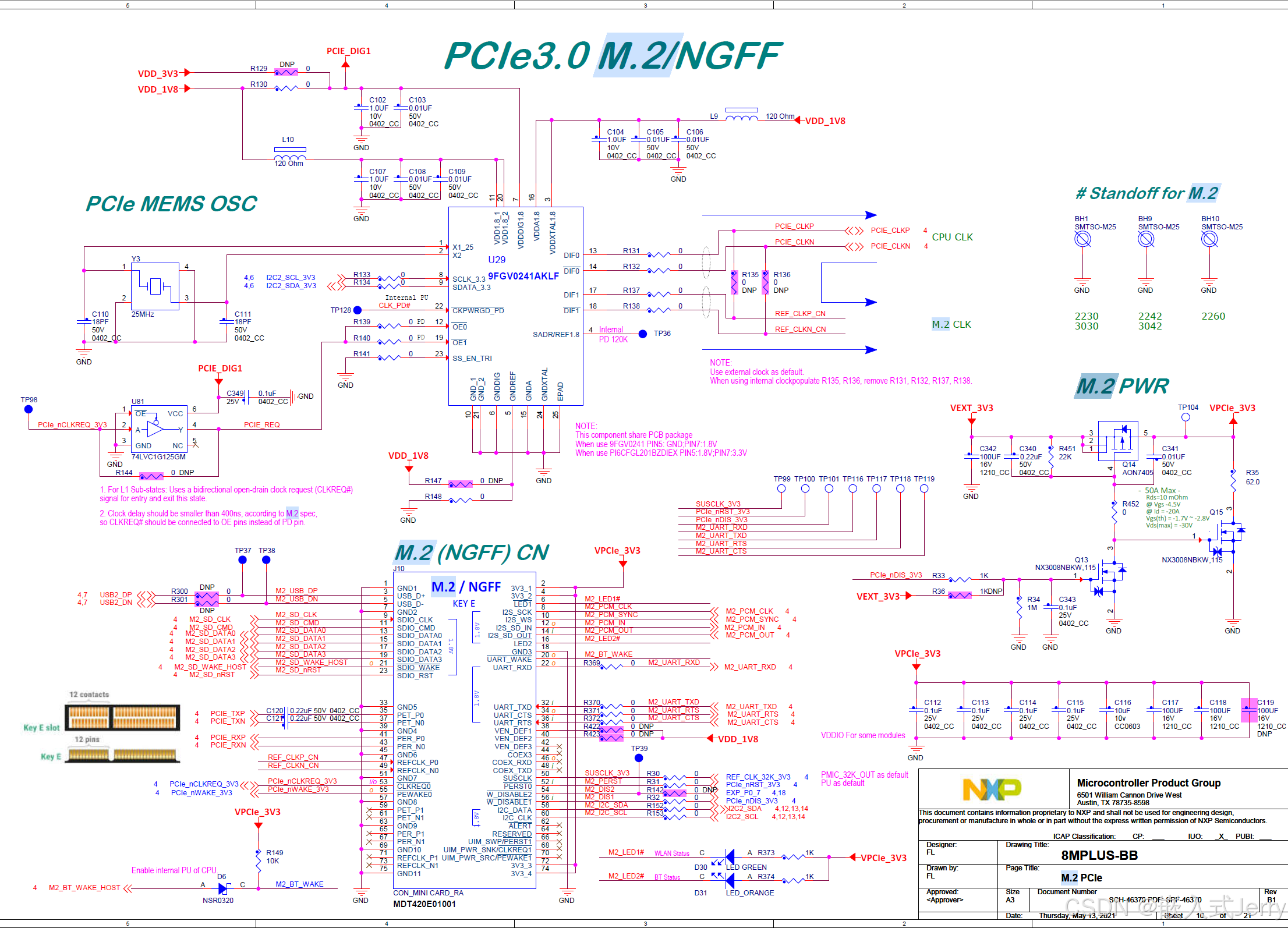

📌 硬件框架（基于原理图分析）：

• PCIe TX/RX（PCIe 发送/接收信号）
• USB 2.0 D+/D-（无线模块 BT/Wi-Fi 连接）
• UART（M.2 UART_RXD / TXD / RTS / CTS）—— 用于调试或与外部 MCU 交互
• I²C（M.2 I2C_SDA / SCL）—— 控制低速设备
• SDIO（M.2 SD_CMD / DATA）—— 可能用于 Wi-Fi 模块通信
• PCM（M.2 PCM_CLK / SYNC / IN / OUT）—— 用于音频数据传输，如语音通信模块

② PCIe 3.0 信号路径

• PCIe TX / RX 信号 → 直接连到 M.2 插槽（用于高速数据传输）。
• PCIe CLK 时钟信号
  • 时钟芯片 GV0241AKLF 生成 100MHz PCIe 参考时钟。
  • 外部 25MHz 晶振提供基础时钟。
• PCIe PERST#（复位）、WAKE#（唤醒）信号 → 用于初始化和唤醒 M.2 设备。

③ PCIe 复位 & 唤醒管理

• PCIe_nCLKREQ_3V3：PCIe 设备请求时钟信号。
• PCIe_nWAKE_3V3：PCIe 设备唤醒信号。
• PCIe_PERST#（PCIe Reset）：初始化时复位设备。

④ M.2 供电系统

• VPCIE_3V3（3.3V）
• VDD_1V8（1.8V）
• MOSFET Q13（电源管理）

📌 总结：M.2 (NGFF) 插槽是一个高度集成的接口，支持 PCIe、USB、UART、I²C、SDIO、PCM，并具备独立的电源管理和信号控制。

---

3. Linux 内核驱动支持

📌 Linux 内核 PCIe 设备树（DTS）配置

&pcie {
    status = "okay";
    num-lanes = <1>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_pcie>;
    reset-gpios = <&gpio3 5 GPIO_ACTIVE_LOW>;
    wake-gpios = <&gpio3 6 GPIO_ACTIVE_HIGH>;
    clock-names = "pcie_refclk";
    clocks = <&clk 3>;
};

📌 Linux PCIe 驱动加载流程

1. PCIe 总线初始化（drivers/pci/controller）
2. PCIe 设备枚举
3. PCIe 设备驱动绑定（如 nvme 或 ath10k Wi-Fi）
4. 用户态设备管理（lspci、dmesg 查看设备信息）

---

4. 典型产品应用场景

① Wi-Fi 6/7 模块

• 适用于嵌入式设备、工业控制、智能家居。

② NVMe SSD 高速存储

• 适用于边缘计算、机器学习存储加速。

③ AI 加速卡（Google Edge TPU）

• 适用于计算机视觉、推理计算。

---

5. 结论

📌 核心特点总结：

• M.2 (NGFF) 是现代嵌入式扩展的重要标准，兼容 PCIe、USB、UART、I²C、SDIO、PCM。
• 在 NXP 8MPLUS-BB 设计中，M.2 Key E 插槽支持 Wi-Fi 6/7、AI 加速、无线通信等应用。
• Linux PCIe 驱动支持设备自动初始化、配置、管理，适用于高性能计算和通信设备。
• 未来发展方向包括 PCIe 4.0/5.0、更低功耗 AI 加速模块、更高带宽无线通信模块。

🚀 M.2 (NGFF) PCIe 3.0 方案，正在加速未来智能硬件的发展！
